WINNERWORKER唯冠HGP-3A-F30R高压齿轮泵HGP-3A-F11R/23R/25R/17R
一、叶片泵系列（PVF / PVL / PVDP / PVDF）
PVF 单联定量叶片泵
PVF-20-70-11, PVF-30-70-11, PVF-40-70-11
PVL 双联定量叶片泵
PVL12-31-47-FR, PVL2-65-FR
PVDP 变量叶片泵（单联）
PVDP-3-70-3-7-11
PVDF 变量双联叶片泵
PVDF-30-70-30-70-11
二、齿轮泵系列（HGP 全系列）
HGP-1A 高压齿轮泵
HGP-1A-F1R-X-2B-10, HGP-1A-F2R-X-2B-10, HGP-1A-F3R-X-2B-10, HGP-1A-F4R-X-2B-10, HGP-1A-F5R-X-2B-10, HGP-1A-F6R-X-2B-10, HGP-1A-F8R-X-2B-10
HGP-2A 高压齿轮泵
HGP-2A-F2R-X-2B-10, HGP-2A-F2.5R-X-2B-10, HGP-2A-F3R-X-2B-10
HGP-3A 高压齿轮泵
HGP-3A-F11R-X-2B-10, HGP-3A-F17R-X-2B-10, HGP-3A-F19R-X-2B-10, HGP-3A-F19L, HGP-3A-F30R-X-2B-10

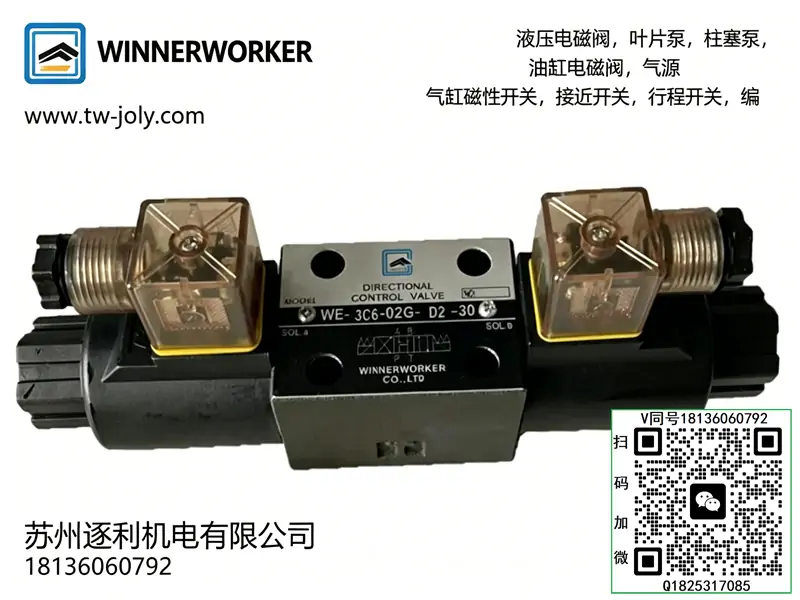

三、电磁换向阀（WE 系列）
WE-3C2-02G-D2-30, WE-3C3-02G-D2-30, WE-3C4-02G-D2-30, WE-3C5-02G-D2-30, WE-3C6-02G-D2-30, WE-2B2-02G-D2-30
四、溢流阀 / 电磁溢流阀（DB / DBW / BG）
DBW 电磁溢流阀
DBW-10G-2-D2-30, DBW-03G-3-D2-30
BG 溢流阀
BG-03-0-30-A, BG-03-1-30-A, BG-06-0-30-A, BG-10-0-30-A
五、叠加阀系列（MPC / MTC / MRV 等）
MPC 液控单向阀
MPC-02W-20
MTC 单向节流阀
MTC-02-A-K-20
MRV 叠加溢流阀
MRV-02P-3-30
六、压力继电器（DNM）
DNM-02P-250K-21B, DNM-02W-250K-21B-51H
七、其他常见阀型号（补充）
DB-03G-3-30, DB-10G-2-30, SWH-G02-C2-D24
一、型号释义
- HGP：外啮合高压齿轮泵系列
- 3A：3A 规格泵体等级、安装尺寸系列
- F11：公称排量规格，对应固定排量
- R：轴伸视角顺时针旋转方向
二、结构组成
整体铝合金泵体、前后盖板、主动齿轮、从动齿轮、高压耐磨轴套、浮动侧板、高压密封组件；
采用间隙自动补偿结构，轴向、径向间隙自适应补偿，减少高压内泄漏。
三、工作原理
电机带动主动齿轮啮合从动齿轮旋转，齿轮齿槽在吸油腔脱开形成负压吸入液压油；
随着齿轮转动，油液被封闭在齿槽间输送至压油腔；
齿轮进入啮合时容积减小，油压升高持续向外输出压力油，连续供油。
四、核心技术参数
- 结构形式：外啮合定量高压齿轮泵
- 额定工作压力：常规高压级
- 最高瞬时压力：高于额定工作压力
- 适用转速：1200～3000r/min
- 适配介质：ISO VG32、VG46 抗磨液压油
- 适用油温：15℃～65℃
- 旋转方向：顺时针
- 安装方式：标准法兰卧式安装
五、性能特点
- 结构紧凑体积小、重量轻、安装占用空间小；
- 采用浮动侧板补偿，高压下内泄漏小、容积效率高；
- 齿轮与轴套耐磨材质，抗冲击、使用寿命长；
- 输出流量稳定，工况适应性强；
- 无变量复杂机构，故障率低、维护简单。
六、安装使用规范
- 严格按R 顺时针转向接线，严禁反转运行；
- 吸油管路管径匹配、密封严实，不得漏气，避免噪音、吸空、压力不稳；
- 油箱油位保持标准高度，防止吸空进气；
- 系统必须加装溢流阀做过载压力保护，禁止长期超压使用；
- 电机与泵联轴器同轴度校正到位，避免偏磨、异响、轴封漏油；
- 油液保持清洁，定期更换液压油及滤芯，延长泵使用寿命。
七、适用工况
广泛用于中小型液压系统、工程机械附属油路、机床、轻工机械、液压站等，作为定量液压动力源供油使用。
