TAIFENG TFB1V63Y/1X-LRB2 高压轴向柱塞泵 开式回路变量泵 工程机械专用

一、柱塞泵系列（TFA / TFB / TFA4VTG）

TFB1V 斜盘变量柱塞泵

TFB1V63Y/1X-LRB2, TFB1V80Y/1X-LRB2K

TFA15VSO 高压变量柱塞泵

TFA15VSO71LR/10M-LRB0, TFA15VSO180LR/10M-LRB2, TFA15VSO280LR/10M-LRB3, TFA15VSO71LRDRE2/10M-LRB0, TFA15VSO180LRDRE2/10M-LRB2, TFA15VSO280LRDRE2/10M-LRB3

TFA7VO 高压变量柱塞泵

TFA7VO160LR/10-LRB4, TFA7VO250LR/10-LRB5

TFA11VO 负载敏感柱塞泵

TFA11VO95LRDS/10-LRS

TFA4VTG 闭式变量柱塞泵（农机 / 工程）

TFA4VTG055, TFA4VTG075, TFA4VTG090, TFA4VTG110, TFA4VTG130

TFA2FM 定量柱塞马达

TFA2FM028, TFA2FM045, TFA2FM075, TFA2FM110

二、电磁换向阀（4WE6 / 4WE10 系列）

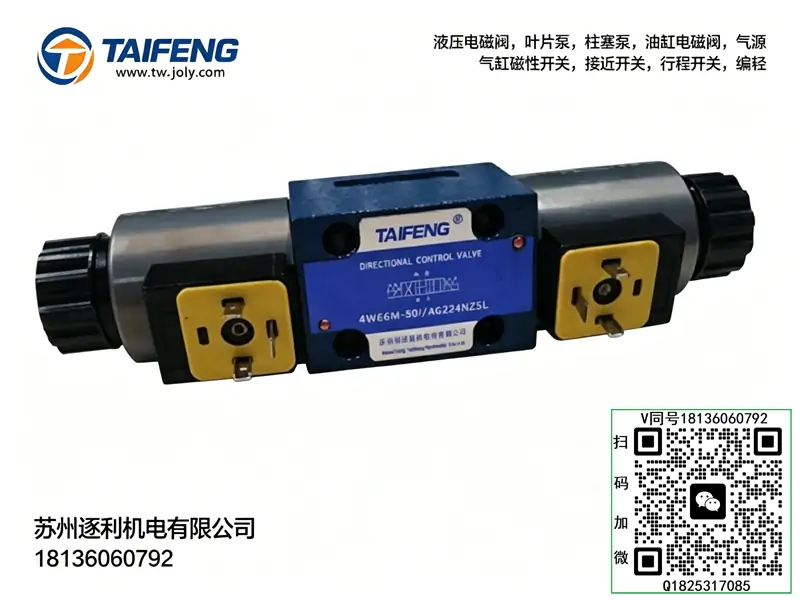

4WE6 系列（DG6，24V/220V）

4WE6A-50/AG24NZ5L, 4WE6B-50/AG24NZ5L, 4WE6C-50/AG24NZ5L, 4WE6D-50/AG24NZ5L, 4WE6Y-50/AG24NZ5L, 4WE6E-50/AG24NZ5L, 4WE6T-50/AG24NZ5L, 4WE6H-50/AG24NZ5L, 4WE6J-50/AG24NZ5L, 4WE6W-50/AG24NZ5L, 4WE6R-50/AG24NZ5L, 4WE6G-50/AG24NZ5L

4WE10 系列（DG10）

4WE10A-50/AG24NZ5L, 4WE10B-50/AG24NZ5L, 4WE10C-50/AG24NZ5L, 4WE10D-50/AG24NZ5L, 4WE10E-50/AG24NZ5L

三、叠加阀系列（Z2FS / MRV / MPC / MTC）

Z2FS 叠加式双单向节流阀

Z2FS6A5-3X/2Q, Z2FS6B5-3X/2Q, Z2FS10A5-3X/2Q, Z2FS10B5-3X/2Q

MRV 叠加溢流阀

MRV-02P-3-30, MRV-03P-3-30

MPC 叠加液控单向阀

MPC-02W-20, MPC-03W-20

MTC 叠加单向节流阀

MTC-02A-K-20, MTC-03A-K-20

四、二通插装阀（TLFA / TLC / TCF / TRCF）

TLFA 盖板系列

TLFA016, TLFA025, TLFA032, TLFA040, TLFA050, TLFA063, TLFA080, TLFA100, TLFA125, TLFA160

TLC 插件系列

TLC016, TLC025, TLC032, TLC040, TLC050, TLC063, TLC080, TLC100, TLC125, TLC160

TCF / TRCF 充液阀

TCF025, TCF032, TCF040, TCF050, TRCF025, TRCF032

五、多路阀（TRM20E 系列）

TRM20E 液控流量共享多路阀（7–10 吨挖机）

TRM20E-B-X-E24, TRM20E-B-S-G24, TRM20E-D-X-E24

六、压力阀 / 流量阀 / 方向阀（DB / DBW / DZ / SV / SL）

DB 溢流阀

DB10-1-50/315, DB20-1-50/315, DB30-1-50/315

DBW 电磁溢流阀

DBW10-1-50/315-AG24NZ5L, DBW20-1-50/315-AG24NZ5L

DZ 先导顺序阀

DZ10-1-50/315, DZ20-1-50/315

SV / SL 液控单向阀

SV10PA1-50, SL10PA1-50

TDBE / TDBET6 比例溢流阀

TDBE10-30/315, TDBET6-10/315

七、螺纹插装阀（TCV / TRD / TRP / TVSC）

TCV 单向阀

TCV08, TCV10, TCV12, TCV16

TRD 溢流阀

TRD08-10, TRD10-10, TRD12-10

TRP 减压阀

TRP08-10, TRP10-10

TVSC 梭阀

TVSC08, TVSC10

八、电磁球阀（TF-M-SED6）

TF-M-SED6-24V, TF-M-SED6-220V

一、型号释义

• TFB1V：斜盘式变量轴向柱塞泵系列
• 63：理论公称排量 63mL/r
• Y：控制方式代号
• 1X：结构系列与密封配置代号
• LRB2：法兰安装、旋转方向、油口布局组合代号

二、结构组成

主体由泵壳、传动轴、斜盘、柱塞、缸体、配流盘、回程盘、变量调节机构、伺服控制组件、高压密封件、轴承总成组成，整体一体式铸造壳体，集成变量调节结构。

三、工作原理

主轴带动缸体同步旋转，柱塞随缸体转动同时沿斜盘斜面做往复伸缩运动；
柱塞伸出行程完成吸油动作，缩回行程挤压油液建立高压完成排油；
通过调节斜盘倾斜角度，改变柱塞有效行程，从而无级改变输出流量，适配系统不同流量需求。

四、核心技术参数

• 公称排量：63mL/r
• 额定工作压力：高压工况标准等级
• 最高瞬时压力：高于额定工作压力
• 常用转速范围：1000～2500r/min
• 适配介质：ISO VG46、VG68 高压抗磨液压油
• 适用油温：20℃～75℃
• 调节形式：压力 / 流量自适应变量调节

五、性能特点

1. 高压工况承载能力强，容积效率高，输出动力充足
2. 流量可无级调节，节能效果显著，适配变负载工况
3. 配流盘与柱塞副精密配对，运行平稳，压力脉动小
4. 整体结构强度高，抗冲击耐磨损，连续作业稳定性好
5. 散热布局合理，高压长时间运行温升可控

六、安装使用规范

1. 严格遵循规定旋转方向运转，禁止反向转动
2. 吸油管路通径充足，管路无弯折堵塞，保证充足进油流量
3. 油箱油位保持合理高度，吸油侧加装高精度滤油装置
4. 系统配置冷却与溢流保护回路，严禁长期超压过载运行
5. 传动连接部位校正同轴度，减少轴向径向受力磨损
6. 定期更换液压油与滤芯，严控油液清洁度，避免精密副磨损

七、适用工况

重型液压动力系统、工程机械主油路、注塑机械、锻压设备、大型自动化油压设备等大流量高压液压传动场景。
