TAIFENG TFA15VSO71LR/10M-LRB0 高压变量柱塞泵 420bar 锻压 / 工程机械专用

一、柱塞泵系列（TFA / TFB / TFA4VTG）

TFB1V 斜盘变量柱塞泵

TFB1V63Y/1X-LRB2, TFB1V80Y/1X-LRB2K

TFA15VSO 高压变量柱塞泵

TFA15VSO71LR/10M-LRB0, TFA15VSO180LR/10M-LRB2, TFA15VSO280LR/10M-LRB3, TFA15VSO71LRDRE2/10M-LRB0, TFA15VSO180LRDRE2/10M-LRB2, TFA15VSO280LRDRE2/10M-LRB3

TFA7VO 高压变量柱塞泵

TFA7VO160LR/10-LRB4, TFA7VO250LR/10-LRB5

TFA11VO 负载敏感柱塞泵

TFA11VO95LRDS/10-LRS

TFA4VTG 闭式变量柱塞泵（农机 / 工程）

TFA4VTG055, TFA4VTG075, TFA4VTG090, TFA4VTG110, TFA4VTG130

TFA2FM 定量柱塞马达

TFA2FM028, TFA2FM045, TFA2FM075, TFA2FM110

二、电磁换向阀（4WE6 / 4WE10 系列）

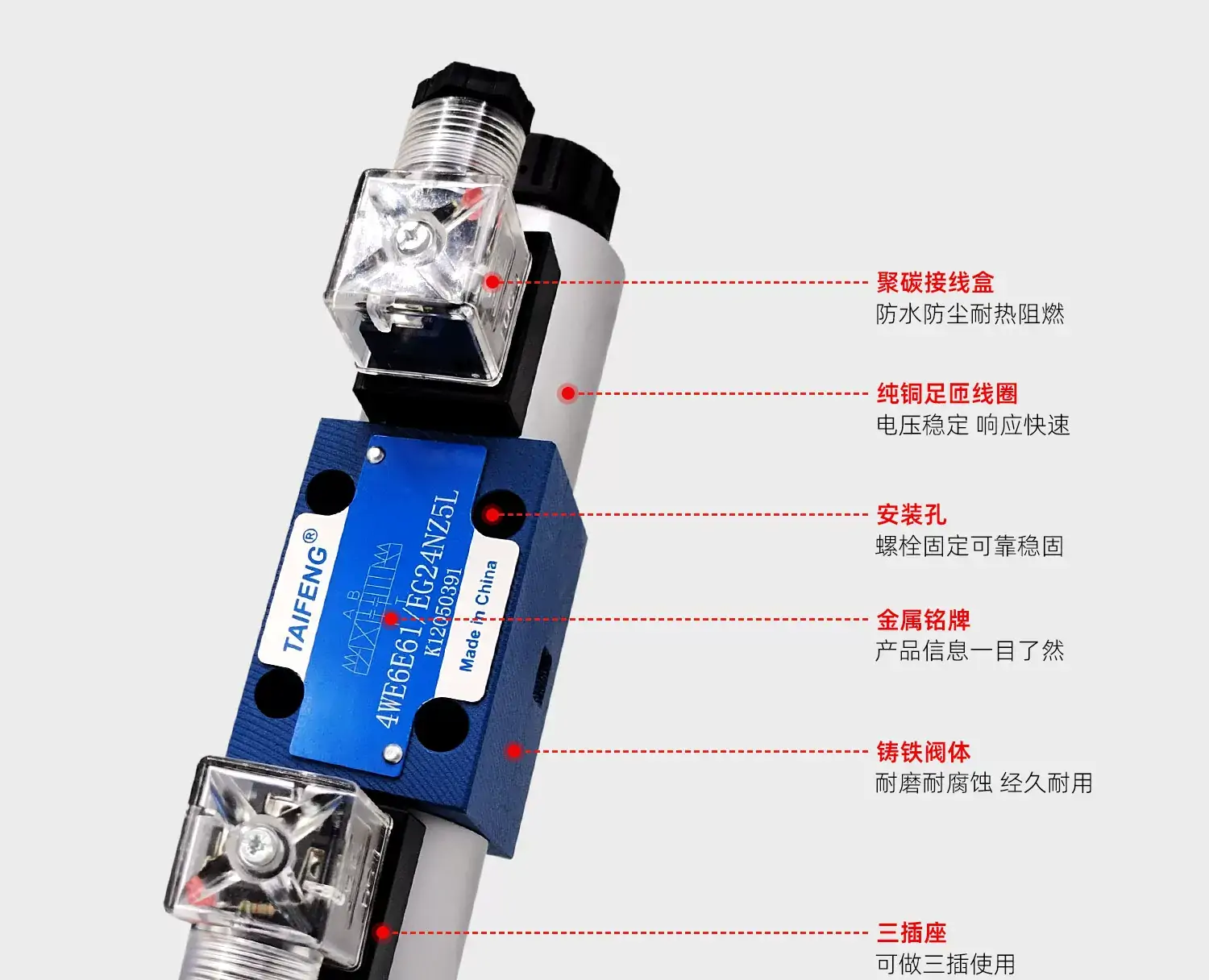

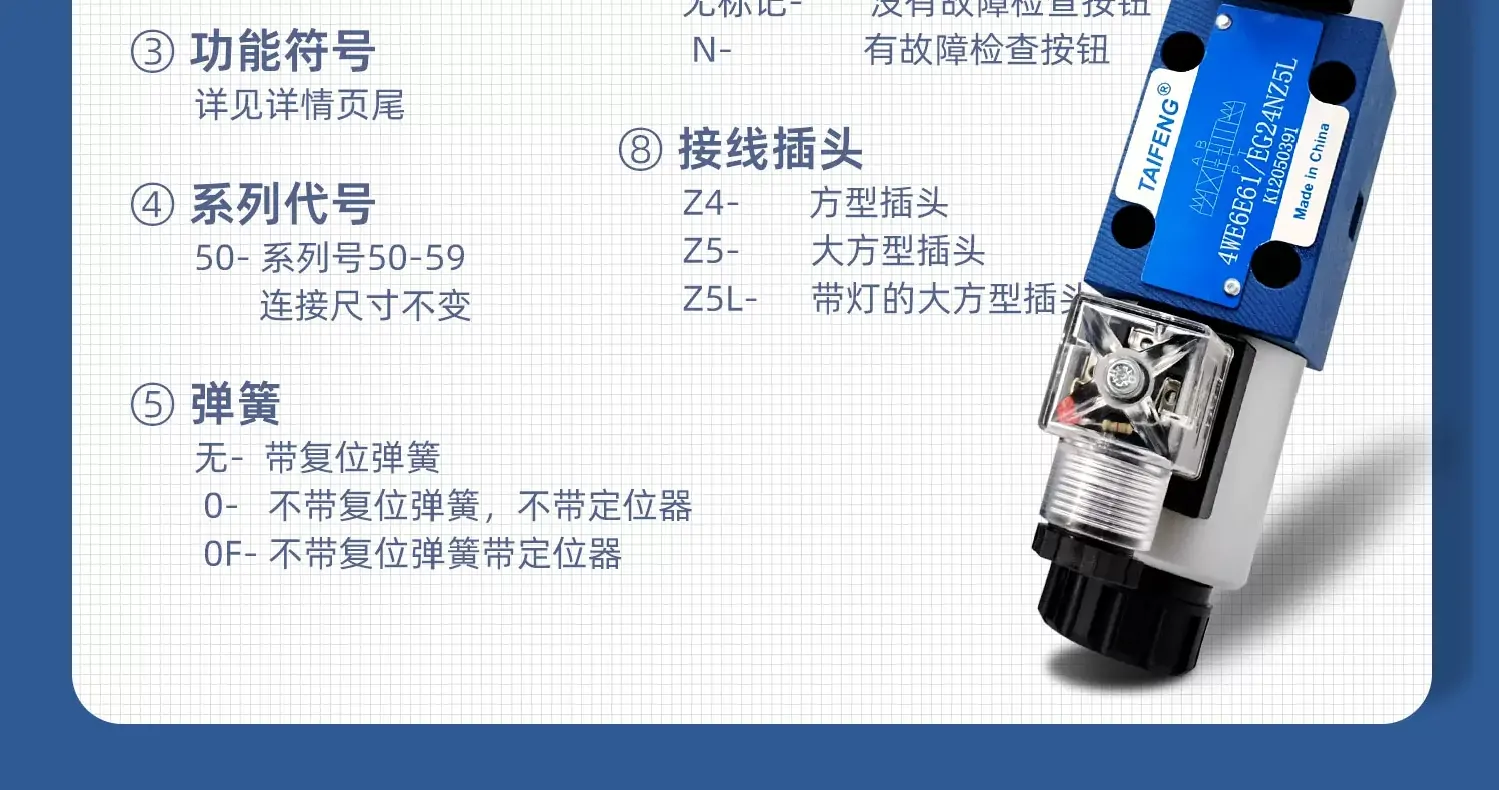

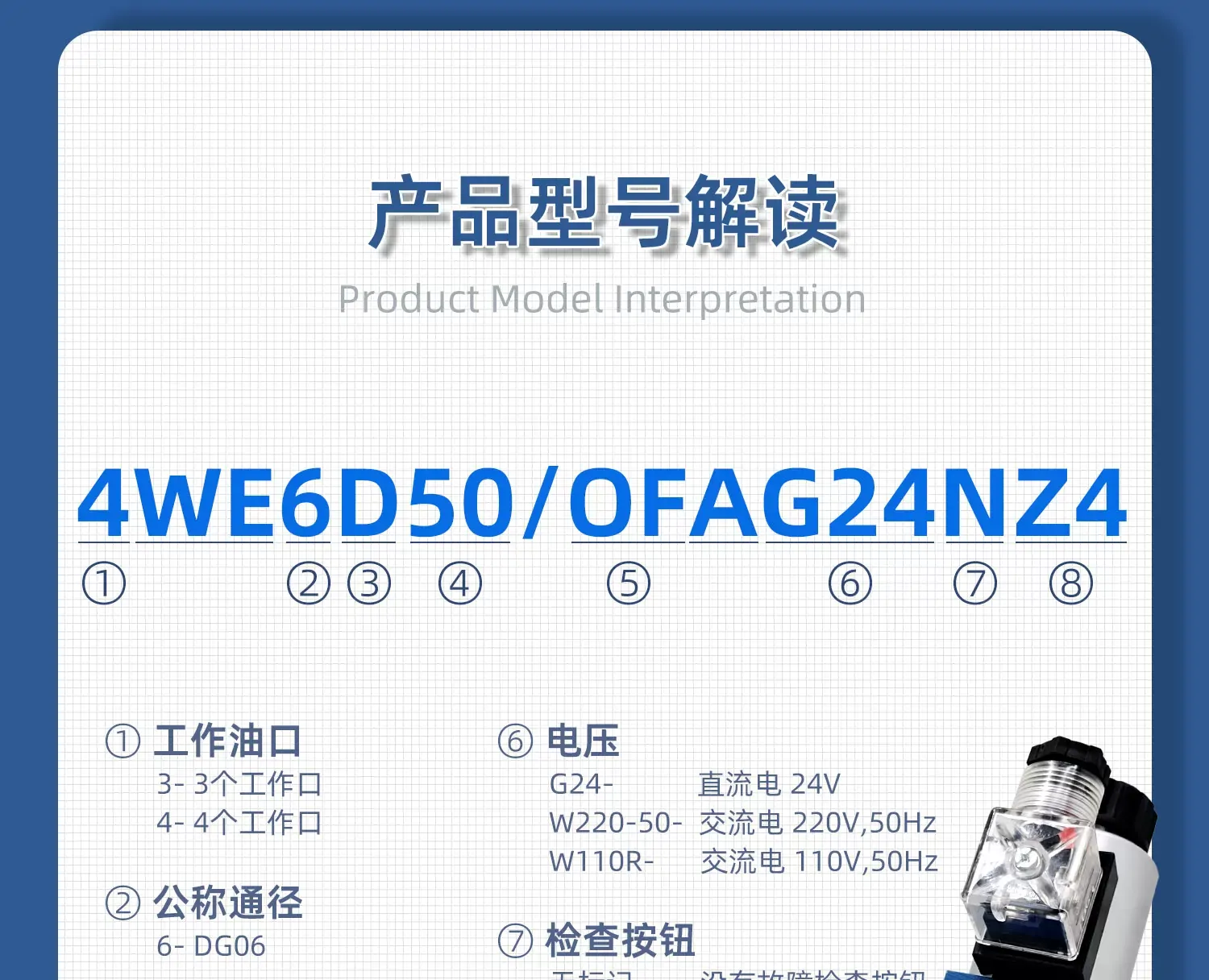

4WE6 系列（DG6，24V/220V）

4WE6A-50/AG24NZ5L, 4WE6B-50/AG24NZ5L, 4WE6C-50/AG24NZ5L, 4WE6D-50/AG24NZ5L, 4WE6Y-50/AG24NZ5L, 4WE6E-50/AG24NZ5L, 4WE6T-50/AG24NZ5L, 4WE6H-50/AG24NZ5L, 4WE6J-50/AG24NZ5L, 4WE6W-50/AG24NZ5L, 4WE6R-50/AG24NZ5L, 4WE6G-50/AG24NZ5L

4WE10 系列（DG10）

4WE10A-50/AG24NZ5L, 4WE10B-50/AG24NZ5L, 4WE10C-50/AG24NZ5L, 4WE10D-50/AG24NZ5L, 4WE10E-50/AG24NZ5L

三、叠加阀系列（Z2FS / MRV / MPC / MTC）

Z2FS 叠加式双单向节流阀

Z2FS6A5-3X/2Q, Z2FS6B5-3X/2Q, Z2FS10A5-3X/2Q, Z2FS10B5-3X/2Q

MRV 叠加溢流阀

MRV-02P-3-30, MRV-03P-3-30

MPC 叠加液控单向阀

MPC-02W-20, MPC-03W-20

MTC 叠加单向节流阀

MTC-02A-K-20, MTC-03A-K-20

四、二通插装阀（TLFA / TLC / TCF / TRCF）

TLFA 盖板系列

TLFA016, TLFA025, TLFA032, TLFA040, TLFA050, TLFA063, TLFA080, TLFA100, TLFA125, TLFA160

TLC 插件系列

TLC016, TLC025, TLC032, TLC040, TLC050, TLC063, TLC080, TLC100, TLC125, TLC160

TCF / TRCF 充液阀

TCF025, TCF032, TCF040, TCF050, TRCF025, TRCF032

五、多路阀（TRM20E 系列）

TRM20E 液控流量共享多路阀（7–10 吨挖机）

TRM20E-B-X-E24, TRM20E-B-S-G24, TRM20E-D-X-E24

六、压力阀 / 流量阀 / 方向阀（DB / DBW / DZ / SV / SL）

DB 溢流阀

DB10-1-50/315, DB20-1-50/315, DB30-1-50/315

DBW 电磁溢流阀

DBW10-1-50/315-AG24NZ5L, DBW20-1-50/315-AG24NZ5L

DZ 先导顺序阀

DZ10-1-50/315, DZ20-1-50/315

SV / SL 液控单向阀

SV10PA1-50, SL10PA1-50

TDBE / TDBET6 比例溢流阀

TDBE10-30/315, TDBET6-10/315

七、螺纹插装阀（TCV / TRD / TRP / TVSC）

TCV 单向阀

TCV08, TCV10, TCV12, TCV16

TRD 溢流阀

TRD08-10, TRD10-10, TRD12-10

TRP 减压阀

TRP08-10, TRP10-10

TVSC 梭阀

TVSC08, TVSC10

八、电磁球阀（TF-M-SED6）

TF-M-SED6-24V, TF-M-SED6-220V

型号释义

• TFA15VSO：斜盘式高压变量柱塞泵系列
• 71：公称排量 71mL/r
• LR：旋转方向 + 油口布置形式
• 10M：结构规格、配流形式代号
• LRB0：安装法兰、轴端形式、配套配置代号

结构组成

由主轴、缸体、柱塞组件、滑靴、斜盘、配流盘、回程机构、压力切断组件、恒功率 / 压力变量控制机构、泵体外壳、高压密封件、支撑轴承组成，集成内置变量调节单元。

工作原理

主轴驱动缸体旋转，柱塞随缸体公转同时依托斜盘角度做往复直线运动；下行容积增大完成吸油，上行容积压缩形成高压排油；通过负载压力反馈改变斜盘倾角，调整柱塞有效行程，自动改变输出流量，实现压力流量自适应调节。

核心参数

• 公称排量：71mL/r
• 适用高压工况，承压能力强
• 适配转速区间广，可高低速稳定运行
• 适用介质：高压抗磨液压油
• 正常使用油温：20℃-75℃
• 自带压力限定、流量自适应调节功能

性能特点

1. 高压等级设计，容积效率高，输出压力稳定
2. 负载自动变量，空载大流量快速动作，负载高压小流量保压，节能降耗
3. 精密摩擦副配对，运行震动小、噪音低、使用寿命长
4. 集成式控制结构，外置管路少，布局简洁
5. 抗冲击性能强，可适配频繁启停重载工况

安装使用要求

1. 严格按照规定旋向安装运行，严禁反转
2. 吸油管路通径达标，管路通畅无漏气，避免吸空气蚀
3. 合理布置回油管路，保证散热顺畅
4. 联轴器同轴度校正到位，杜绝径向轴向附加载荷
5. 系统配置溢流安全阀、冷却过滤装置，严禁超压长期使用
6. 严控油液清洁度，定期更换油品与滤芯，保护精密柱塞副

适用场景

大型液压站、注塑设备、压铸机械、工程机械主液压系统、重型锻压设备等高压大流量工业液压传动系统。
