唯冠叶片泵（平键 花键）PVF-15-70-10/11S PVF-20-70-10/11S
一、叶片泵系列（PVF / PVL / PVDP / PVDF）
PVF 单联定量叶片泵
PVF-20-70-11, PVF-30-70-11, PVF-40-70-11
PVL 双联定量叶片泵
PVL12-31-47-FR, PVL2-65-FR
PVDP 变量叶片泵（单联）
PVDP-3-70-3-7-11
PVDF 变量双联叶片泵
PVDF-30-70-30-70-11
二、齿轮泵系列（HGP 全系列）
HGP-1A 高压齿轮泵
HGP-1A-F1R-X-2B-10, HGP-1A-F2R-X-2B-10, HGP-1A-F3R-X-2B-10, HGP-1A-F4R-X-2B-10, HGP-1A-F5R-X-2B-10, HGP-1A-F6R-X-2B-10, HGP-1A-F8R-X-2B-10
HGP-2A 高压齿轮泵
HGP-2A-F2R-X-2B-10, HGP-2A-F2.5R-X-2B-10, HGP-2A-F3R-X-2B-10
HGP-3A 高压齿轮泵
HGP-3A-F11R-X-2B-10, HGP-3A-F17R-X-2B-10, HGP-3A-F19R-X-2B-10, HGP-3A-F19L, HGP-3A-F30R-X-2B-10

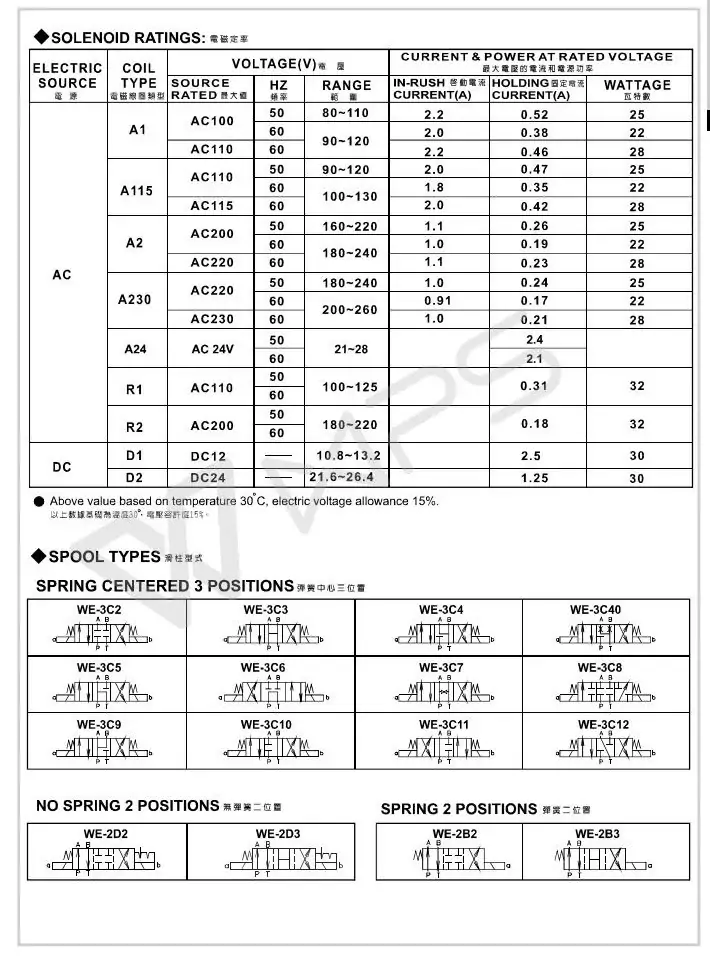

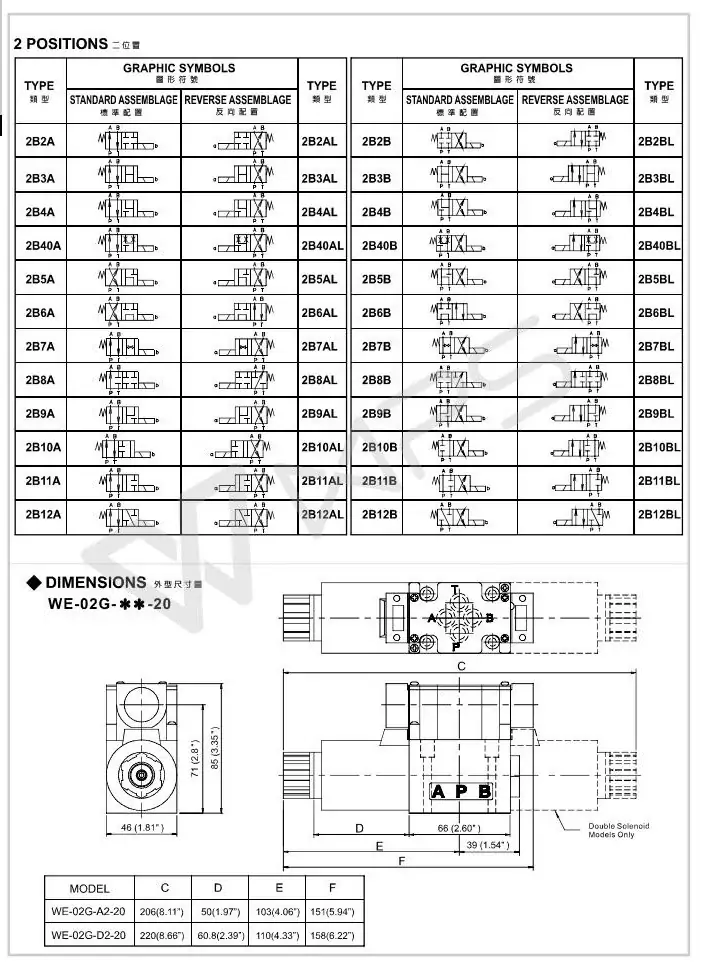

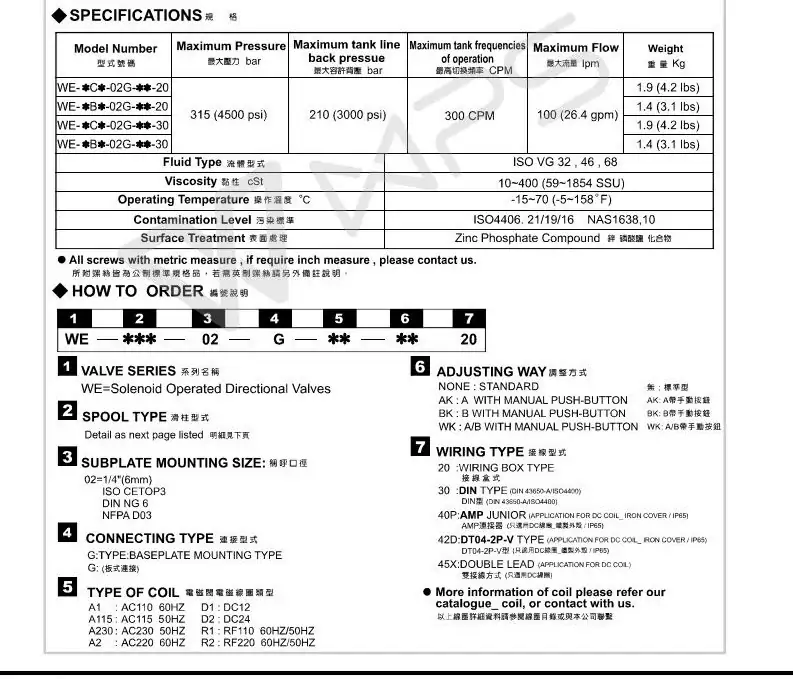

三、电磁换向阀（WE 系列）
WE-3C2-02G-D2-30, WE-3C3-02G-D2-30, WE-3C4-02G-D2-30, WE-3C5-02G-D2-30, WE-3C6-02G-D2-30, WE-2B2-02G-D2-30
四、溢流阀 / 电磁溢流阀（DB / DBW / BG）
DBW 电磁溢流阀
DBW-10G-2-D2-30, DBW-03G-3-D2-30
BG 溢流阀
BG-03-0-30-A, BG-03-1-30-A, BG-06-0-30-A, BG-10-0-30-A
五、叠加阀系列（MPC / MTC / MRV 等）
MPC 液控单向阀
MPC-02W-20
MTC 单向节流阀
MTC-02-A-K-20
MRV 叠加溢流阀
MRV-02P-3-30
六、压力继电器（DNM）
DNM-02P-250K-21B, DNM-02W-250K-21B-51H
七、其他常见阀型号（补充）
DB-03G-3-30, DB-10G-2-30, SWH-G02-C2-D24
一、型号各段含义
- PVF：卧式低压限压式变量叶片泵系列
- 15：泵体框架规格尺寸代号
- 70：额定最高工作压力 7.0MPa
- 10：公称排量 10mL/r
二、结构组成
整体铸铁泵体结构，内置转子、叶片、定子偏心环、调压弹簧、压力反馈变量机构、流量压力调节螺钉；
整体卧式安装布局，集成变量补偿结构，无外置控制部件。
三、工作原理
电机驱动转子旋转，叶片依靠离心力与油压紧贴定子内壁，形成密闭吸压油容腔；
系统空载或轻载时，定子偏心量大，输出大流量，执行元件快速动作；
系统压力升高达到设定值时，油压推动定子偏移，偏心量自动减小，流量随之降低，转为高压小流量保压工况；
全程自动变量补偿，无需人工干预。
四、核心技术参数
- 公称排量：10 mL/r
- 额定工作压力：7.0 MPa
- 常规调压区间：3.0～7.0 MPa
- 适配转速范围：800～1800 r/min
- 最优工作转速：1450 r/min
- 工作介质：ISO VG32、VG46 抗磨液压油
- 适用油温：15℃～65℃
- 调节方式：顶部独立调节压力、流量
五、性能特点
- 自带压力限定功能，可简化液压回路配置；
- 自动变量节能，高压保压阶段流量自动减小，整机发热低、能耗小；
- 运行平稳，流量压力脉动小，工作噪音低；
- 泵体刚性高，内部配合精密，内泄漏量小；
- 结构布局规整，拆装维护便捷，适配常规连续工况。
六、安装使用规范
- 严格按泵体标识旋向运转，禁止反向旋转；
- 吸油管路必须密封严密，不得漏气，避免产生啸叫、压力抖动；
- 油箱吸油口配置合适精度滤网，保持油液清洁，防止阀芯、叶片卡滞；
- 压力调节需由低压缓慢上调，禁止一次性调至高压极限；
- 电机与泵输入端校正同轴度，避免偏载造成轴承磨损、轴封漏油。
七、适用工况范围
适用于中低压常规液压系统，作为液压站动力源，匹配机床、木工机械、轻工自动化设备等需要快速进给、高压保压的循环油路。
