GUIDESUN叶片泵PV2R1-14-FRPV2R1-19-FRPV2R2-47-FRPV2R2-65-F

一、高压定量叶片泵（PV2R 系列）

PV2R1：PV2R1-6-FR,PV2R1-8-FR,PV2R1-10-FR,PV2R1-12-FR,PV2R1-14-FR,PV2R1-17-FR,PV2R1-19-FR,PV2R1-23-FR,PV2R1-25-FR,PV2R1-28-FR,PV2R1-31-FR,PV2R1-10F,PV2R1-14F,PV2R1-17F,PV2R1-19F

PV2R2：PV2R2-26-FR,PV2R2-31-FR,PV2R2-33-FR,PV2R2-41-FR,PV2R2-47-FR,PV2R2-53-FR,PV2R2-59-FR,PV2R2-65-FR,PV2R2-75-FR,PV2R2-26F,PV2R2-33F,PV2R2-41F,PV2R2-47F

PV2R3：PV2R3-52-FR,PV2R3-60-FR,PV2R3-66-FR,PV2R3-76-FR,PV2R3-85-FR,PV2R3-94-FR,PV2R3-116-FR,PV2R3-125-FR,PV2R3-76F

PV2R4：PV2R4-136-FR,PV2R4-153-FR,PV2R4-184-FR,PV2R4-200-FR,PV2R4-237-FR

二、中低压变量叶片泵（DVVP / TCVP / VDP 系列）

DVVP-SF（变量单联泵）：DVVP-SF-20-A-10,DVVP-SF-20-B-10,DVVP-SF-20-C-10,DVVP-SF-20-D-10,DVVP-SF-30-A-10,DVVP-SF-30-B-10,DVVP-SF-30-C-10,DVVP-SF-30-D-10,DVVP-SF-40-A-10,DVVP-SF-40-B-10

TCVP（变量单联泵）：TCVP-F15-A2-02,TCVP-F15-A3-TC,TCVP-F15-A3-*A,TCVP-F20-A3-02,TCVP-F20-A3-*A,TCVP-F20-A4-TC,TCVP-F30-A2-TC,TCVP-F30-A3-TC,TCVP-F40-A3-TC

VDP（变量双联泵）：VDP-SF-12-D,VDP-SF-15-D,VDP-SF-20-D,VDP-SF-30-D,VDP-SF-40-D

三、电磁换向阀（SWH 系列）

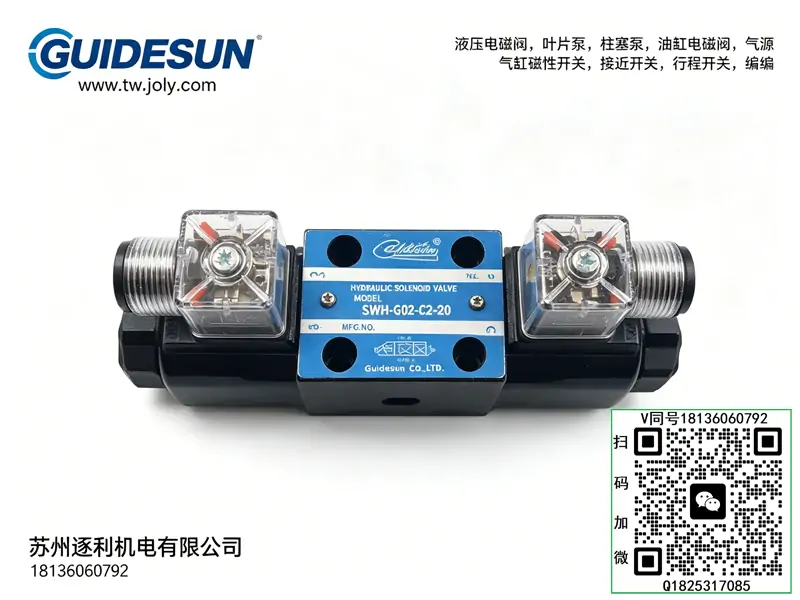

SWH-G02（2 通 / 3 通 / 4 通）：SWH-G02-C2-D24-10,SWH-G02-C3-D24-10,SWH-G02-C4-D24-10,SWH-G02-C5-D24-10,SWH-G02-C6-D24-10,SWH-G02-C60-D24-10,SWH-G02-C2-A220-10,SWH-G02-C3-A220-10,SWH-G02-C4-A220-10,SWH-G02-C5-A220-10,SWH-G02-C6-A220-10,SWH-G02-C60-A220-10,SWH-G02-C7-A220-10,SWH-G02-C8-A220-10,SWH-G02-C9-A220-10,SWH-G02-C2B-A220-10,SWH-G02-C3B-A220-10,SWH-G02-D2-D24-10,SWH-G02-D2-D24-20

SWH-G03（大流量）：SWH-G03-C2-D24,SWH-G03-C3-D24,SWH-G03-C4-D24,SWH-G03-C5-D24,SWH-G03-C6-D24,SWH-G03-C2-A220,SWH-G03-C3-A220,SWH-G03-C4-A220,SWH-G03-C5-A220,SWH-G03-C6-A220

四、液压电机（内插式）

电机系列：5HP(3.75KW),2HP(1.5KW),1HP(0.75KW),0.75HP(0.55KW)

五、其他泵类

VP 系列（低压变量）：VP20-FA3,VP30-FA3,VP40-FA3

50T/150T（低压定量）：50T-12-FR,50T-17-FR,50T-23-FR,50T-30-FR,150T-48-FR,150T-61-FR

一、型号拆解

• PV2R1：1 号规格 单联高压定量叶片泵
• 14：公称排量 14 mL/r
• F：法兰安装
• R：轴端视角 顺时针旋向

二、结构

双作用定量叶片泵，铸铁泵体、配流盘、定子曲线环、转子、叶片、高压轴承；
间隙精密补偿，高压内泄小、耐用静音。

三、核心参数

• 排量：14 mL/r
• 额定压力：17 MPa
• 峰值压力：21 MPa
• 常用转速：1200～1800 r/min
• 适配油温：15～65℃
• 介质：VG32/VG46 抗磨液压油

四、性能特点

1. 高压耐用、容积效率高，长期保压稳定；
2. 流量脉动小、运行噪音低；
3. 标准安装尺寸，市面同型号可直接互换；
4. 工业液压站、机床通用款，配件好配。

五、适用场景

机床、注塑辅助、木工机械、自动化工装、常规高压液压站做定量动力源。

六、安装使用要点

1. 严格按R 顺时针转向，禁止反转；
2. 吸油管密封严实，不能进气；
3. 油液清洁，过滤精度控制在 20μm 以内；
4. 系统必须配溢流阀限压，禁止长期超 17MPa 运行。
