Waych液压油泵 叶片泵 VP-12PA3 齿轮泵 液压泵 柱塞泵 油泵

MCV-02A，MCV-02B，MCV-02P，MCV-02T，MCV-03A，MCV-03B，MCV-03P，MCV-03T，MCV-04P，MCV-06P，MCV-06T

MBR-02P-0，MBR-02P-1，MBR-02P-2，MBR-02P-3，MBR-02A-0，MBR-02A-1，MBR-02A-2，MBR-02A-3，MBR-02B-0，MBR-02B-1，MBR-02B-2，MBR-02B-3，MBR-03P-0，MBR-03P-1，MBR-03P-2，MBR-03P-3，MBR-03A-0，MBR-03A-1，MBR-03A-2，MBR-03A-3，MBR-03B-0，MBR-03B-1，MBR-03B-2，MBR-03B-3，MBR-04P-0，MBR-04P-1，MBR-04P-2，MBR-04P-3，MBR-04A-0，MBR-04A-1，MBR-04A-2，MBR-04A-3，MBR-04B-0，MBR-04B-1，MBR-04B-2，MBR-04B-3，MBR-06P-0，MBR-06P-1，MBR-06P-2，MBR-06P-3

MCV-02W，MCV-03W

MPCV-02A，MPCV-03A，MPCV-04A，MPCV-06A，MPCV-02B，MPCV-03B，MPCV-04B，MPCV-06B，MPCV-02W，MPCV-03W，MPCV-04W，MPCV-06W

MPDA-03

MPDB-03

MPDW-03

MRV-02P-3，MRV-02P-2，MRV-02P-1，MRV-02A-3，MRV-02A-2，MRV-02A-1，MRV-02B-3，MRV-02B-2，MRV-02B-1，MRV-02W-3，MRV-02W-2，MRV-02W-1，MRV-03P-3，MRV-03P-2，MRV-03P-1，MRV-03A-3，MRV-03A-2，MRV-03A-1，MRV-03B-3，MRV-03B-2，MRV-03B-1，MRV-03W-3，MRV-03W-2，MRV-03W-1，MRV-06P-3，MRV-06P-2，MRV-06P-1，MRV-06A-3，MRV-06A-2，MRV-06A-1，MRV-06B-3，MRV-06B-2，MRV-06B-1

MBRV-02P-3，MBRV-03P-3，MBRV-04P-3，MBRV-06P-3，MBRV-02A-2，MBRV-03A-2，MBRV-04A-2，MBRV-06A-2，MBRV-02B-1，MBRV-03B-1，MBRV-04B-1，MBRV-06B-1

MSV-02P-2，MSV-02P-1，MSV-03P-2，MSV-03P-1，MSV-02-P，MSV-03-P

MSCV-02A-1，MSCV-03A-1，MSCV-02B-1，MSCV-03B-1，MSCV-04B-1，MSCV-06B-1，MSCV-02A-2，MSCV-03A-2，MSCV-02B-2，MSCV-03B-2，MSCV-04B-2，MSCV-06B-2

MTCV-02A-X，MTCV-03A-X，MTCV-04A-X，MTCV-06A-X，MTCV-02B-X，MTCV-03B-X，MTCV-04B-X，MTCV-06B-X，MTCV-02W-X，MTCV-03W-X，MTCV-04W-X，MTCV-06W-X，MTCV-02A-Y，MTCV-03A-Y，MTCV-04A-Y，MTCV-06A-Y，MTCV-02B-Y，MTCV-03B-Y，MTCV-04B-Y，MTCV-06B-Y，MTCV-02W-Y，MTCV-03W-Y，MTCV-04W-Y，MTCV-06W-Y

PVD-SF-40-D，PVD-SF-20-D

PVF-SF-30-D

VPVC-F30-A30-02A

VP1-12-20-10，VP1-12-35-10，VP1-12-55-10，VP1-12-70-10，VP1-15-20-10，VP1-15-35-10，VP1-15-55-10，VP1-15-70-10

3U-H-66-11KW-1440r/min，3-PHASEINDUCTIONMOTOR1

2HP0.37KW，1/4HP0.19KW，1HP 0.75KW，2HP 1.5KW4P，3HP2.25KW，5HP3.75KW，7.5HP 5.5KW，3-PHASE INDUCTIONMOTOR，15HP11KW4P，20HP15KW，3-PHASEINDUCTIONMOTOR，SANYOUTSEHINDUSTRIALCO LTD

1/2HP，0.5HP0.37KW，1HP0.75KW，2HP1.5KW，3HP2.2KW，5HP3.7KW，10HP7.5KW，15HP11KW，25HP18.5KW，30HP22KW

VP2-40-70-10

50T-20+SL，50T-07-F-R

VHO-15-A2

YB1-20

VDC-F40-D

YB-A32C-DU-FF-10

IGH-3E-16-R

VOP-220

PV2R1-14，PV2R11-28/19，PV2R2-53-F-L，PV2R1-08-L-L，PV2R1-4L，PV2R2-33R

VP-20F/A2，VP-30F/A3，VP-40F/A3，VP-SF-15-B，VP-SF-20-B，VP-SF-30-B，VP-SF-40-B，VP-25F-A1，VP-45L-A2，VP-24-24F-A1，VP-40-FA3

YYB-AC14/171B-FL，YYB-AB16/48B-DU-JL-50，YYB-AB6/113B-DU-FL-50，YYB-AB14/60B-JL，YYB-AB36/48B-FL，YYB-AB9/92B

VP 系列叶片泵（通常指 限压式变量叶片泵）是工业液压中最常用的低压变量泵，核心是 **“低压大流量、高压自动减流”，主打节能、低噪、稳定 **。

一、基本类型与定位

• 全称：VP 型 限压式变量叶片泵（内反馈式）
• 压力等级：最高 7 MPa（70 bar）
• 属性：变量泵（可自动随压力调流量）
• 常见品牌：YUKEN 油研、台湾 CML / KCL、Waych等
• 用途：机床、注塑机、液压站、轻工机械、自动化设备

二、核心结构（单泵）

1. 转子 + 叶片
2. 定子
3. 变量机构（核心）
4. 配油盘、泵体、调压螺钉
5. 进出油口 + 泄油口

三、工作原理（限压变量）

1. 低压阶段（P < 调定压力）
2. 升压阶段（P 达到调定值）
3. 高压截流阶段（P ≥ 调定压力）
5. 一句话特性：低压快进、高压慢进 / 保压，自动匹配负载功率。

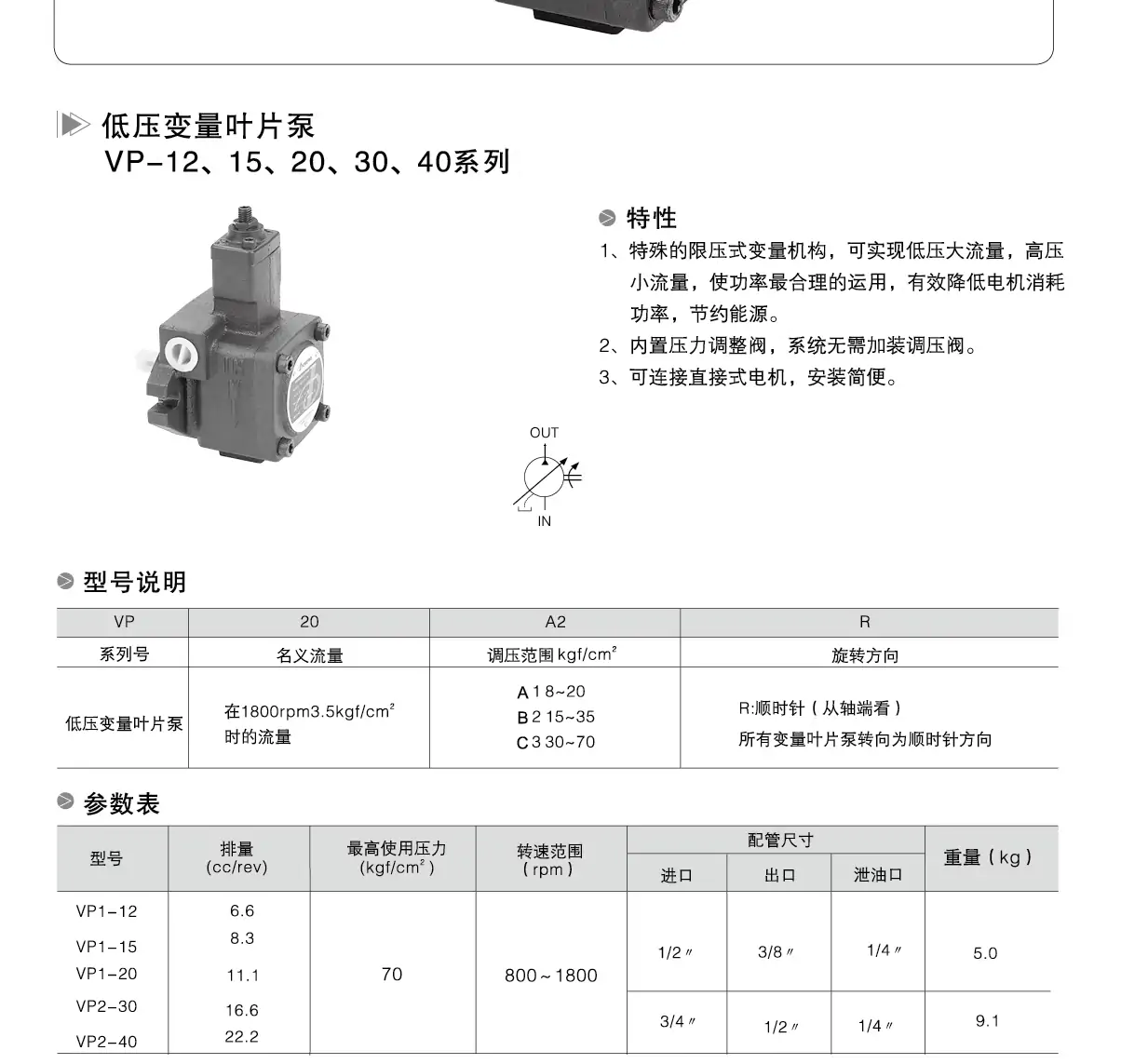

四、型号含义

典型：VP-20-FA3

• VP：系列（变量叶片泵）
• 20：排量规格（08 / 12 / 15 / 20 / 30 / 40）
• F：安装形式（F = 法兰）
• A3：压力等级
• 双联泵：VP-20-20 / VP-30-30 / VP-40-40
• 双泵同轴、可同时供两路或合流

五、主要技术参数（常用单泵）

表格

• 旋转方向：** 顺时针（轴端视）** 为标准
• 油液：ISO VG32 / VG46 抗磨液压油

六、VP 泵五大优点

1. 节能显著
2. 噪音低、运转平稳
3. 结构紧凑、易安装
4. 自带调压
5. 维护简单

七、典型应用场景

• 机床液压系统：快进 — 工进 — 快退（低压快、高压慢）
• 注塑机 / 压铸机：锁模高压、射胶保压节能
• 液压站、打包机、皮革机械、轻工机械
• 需要 “恒压 + 节能” 的中低压系统

八、选型与使用要点

1. 按流量选型号（VP-08/12/15/20/30/40）
2. 压力等级常用 A3（5–7 MPa）
3. 必须设泄油口（单独回油）
4. 转向不能反（反转会吸不上油、叶片磨损）
5. 油温 15–60℃，保持油液清洁

九、VP 与定量叶片泵（如 VQ、SQP）简单区别

• VP（变量）：流量随压力变、节能、适合快慢速 + 保压
• 定量泵：流量固定、需配阀调速、适合恒速系统
