VP 系列叶片泵（通常指 限压式变量叶片泵）是工业液压中最常用的低压变量泵，核心是 **“低压大流量、高压自动减流”，主打节能、低噪、稳定 **。

一、基本类型与定位

全称：VP 型 限压式变量叶片泵（内反馈式）
压力等级：最高 7 MPa（70 bar）
属性：变量泵（可自动随压力调流量）
常见品牌：YUKEN 油研、台湾 CML / KCL、 Waych等
用途：机床、注塑机、液压站、轻工机械、自动化设备

二、核心结构（单泵）

转子 + 叶片
定子
变量机构（核心）
配油盘、泵体、调压螺钉
进出油口 + 泄油口

三、工作原理（限压变量）

低压阶段（P < 调定压力）
升压阶段（P 达到调定值）
高压截流阶段（P ≥ 调定压力）
一句话特性：低压快进、高压慢进 / 保压，自动匹配负载功率。

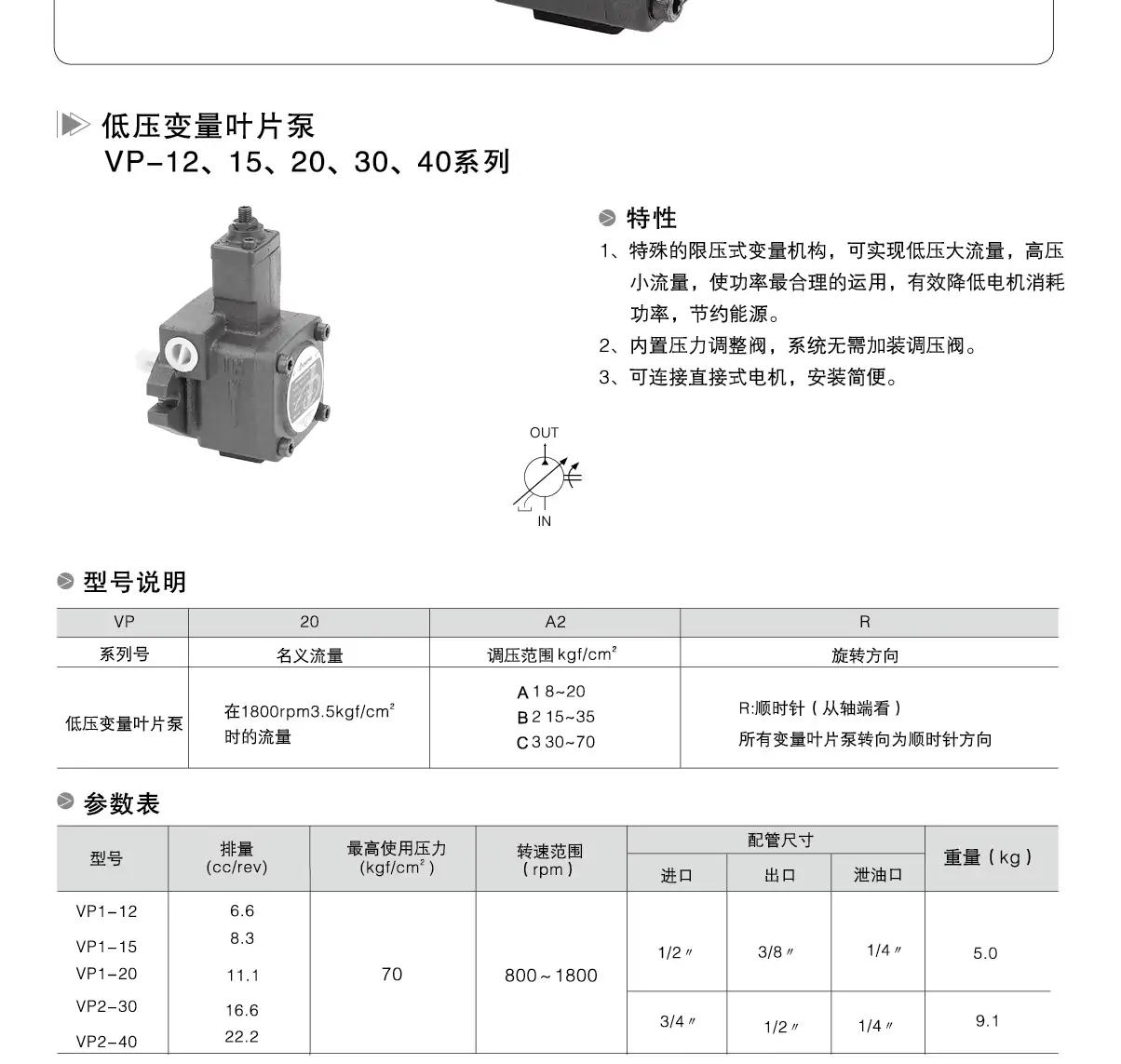

四、型号含义（以 YUKEN 标准为例）

典型：VP-20-FA3

VP：系列（变量叶片泵）
20：排量规格（08 / 12 / 15 / 20 / 30 / 40）
F：安装形式（F = 法兰）
A3：压力等级
双联泵：VP-20-20 / VP-30-30 / VP-40-40
双泵同轴、可同时供两路或合流

五、主要技术参数（常用单泵）

表格

型号	排量 cc/rev	流量 L/min@1800rpm	最高压力 MPa	转速范围 rpm	驱动功率 KW@7MPa
VP-08	~4.4	~8	7	800–1800	1.5
VP-12	~6.7	~12	7	800–1800	2.2
VP-15	~8.3	~15	7	800–1800	2.2
VP-20	~11.1	~20	7	800–1800	3.0
VP-30	~16.7	~30	7	800–1800	4.0
VP-40	~22.2	~40	7	800–1800	5.5

旋转方向：** 顺时针（轴端视）** 为标准
油液：ISO VG32 / VG46 抗磨液压油

六、VP 泵五大优点

节能显著
噪音低、运转平稳
结构紧凑、易安装
自带调压
维护简单

七、典型应用场景

机床液压系统：快进 — 工进 — 快退（低压快、高压慢）
注塑机 / 压铸机：锁模高压、射胶保压节能
液压站、打包机、皮革机械、轻工机械
需要 “恒压 + 节能” 的中低压系统

八、选型与使用要点

按流量选型号（VP-08/12/15/20/30/40）
压力等级常用 A3（5–7 MPa）
必须设泄油口（单独回油）
转向不能反（反转会吸不上油、叶片磨损）
油温 15–60℃，保持油液清洁

九、VP 与定量叶片泵（如 VQ、SQP）简单区别

VP（变量）：流量随压力变、节能、适合快慢速 + 保压
定量泵：流量固定、需配阀调速、适合恒速系统

如果你需要，我可以帮你：

做一份 VP 泵选型表（流量 — 压力 — 功率匹配）
或给出 VP-20 / VP-30 / VP-40 具体安装尺寸与油口需要我整理其中一项吗？
VP2叶片泵详解

VP2 叶片泵详解

VP2 系列叶片泵是限压式变量叶片泵的大流量规格（对应 VP1 系列的 20/15/12/08 型号），核心定位是低压大流量、高压自动减流，主打节能、低噪、稳定，广泛适配机床、注塑机、液压站等中低压 “快慢速 + 保压” 场景。

一、核心定位与规格划分

全称：VP2 型限压式变量叶片泵（内反馈式）
压力等级：最高 7 MPa（70 bar），主流调压范围 A3（5.0～7.0 MPa）
排量规格：仅含30、40两大型号（1800rpm 时对应最大流量 30 L/min、40 L/min）
常见品牌：YUKEN 油研、台湾 CML/KCL、国产 Waych 维庆等
类型：单泵为主，也可定制双联（如 VP2-30/30）

二、结构组成（含变量核心）

表格

核心部件	功能与特点
转子 + 叶片	转子径向槽配叶片，靠离心力 + 根部弹簧贴紧定子，大排量设计增强叶片刚性
定子	内孔为高次方过渡曲线，降低脉动与噪音；VP2 型定子偏心距更大，支撑大流量输出
变量机构（关键）	定子可左右移动改变偏心距 e：・低压（P＜调定值）：弹簧推定子至最大偏心 → 大流量・高压（P≥调定值）：压力反馈推活塞压缩弹簧 → 偏心减小、流量骤降・配顶部压力螺钉（调切断压力）、底部流量限位螺钉（限最大流量）
配油盘 + 泵体	双配油盘设计，液压平衡减少磨损，提升容积效率；泵体加强筋设计适配大扭矩
油口与泄油	进 / 出油口法兰式安装；泄油口必须单独回油箱（不可串入压力管路）

三、型号含义

以VP2-30-FA3为例：

VP2：系列代号（大流量限压式变量叶片泵）
30：排量规格（1800rpm 时最大流量 30 L/min，对应排量约 16.7 cc/rev）
F：安装形式（法兰式，角座式可选）
A3：压力等级（调压范围 5.0～7.0 MPa，最常用；A1/A2 适配更低压力场景）

四、核心技术参数（1800rpm 基准）

表格

型号	排量 (cc/rev)	最大流量 (L/min)	最高压力 (MPa)	转速范围 (rpm)	驱动功率 (KW)	轴径 (mm)
VP2-30	16.7	30	7	800–1800	4.0	19.05（平键）
VP2-40	22.2	40	7	800–1800	5.5	19.05（平键）

旋转方向：顺时针（轴端视），反转易吸空、加速叶片磨损
适配油液：ISO VG32/46 抗磨液压油，清洁度要求 ISO 4406 16/14

五、工作原理（限压变量核心逻辑）

低压快进阶段：负载压力低于调定值，弹簧使定子处于最大偏心，泵输出满流量（如 VP2-40 达 40 L/min），适配设备快速进给。
升压工进阶段：压力达到调定值，压力油推动控制活塞压缩弹簧，定子偏心逐渐减小→流量自动递减，匹配负载所需功率。
高压保压阶段：压力接近最高压力，偏心趋近 0，流量降至仅补油水平（几乎无功率损耗），实现高效保压。

六、VP2 系列核心优势

节能显著：低压大流量、高压自动减流，较定量泵省电 20%–30%，降低系统发热。
低噪平稳：高次方定子曲线 + 叶片缓冲设计，噪音≤65dB，适配精密机床。
安装维护便捷：法兰直连电机，体积紧凑；泵芯组件化，故障时可快速更换。
自带调压功能：内置压力调节机构，无需额外配溢流阀，简化系统设计。

七、典型应用场景

核心场景：金属切削机床（快进 — 工进 — 快退循环）、注塑机（锁模保压）、液压站、轻工机械（皮革 / 打包设备）
适配系统：中低压 “恒压 + 节能” 需求，压力≤7 MPa、流量 30–40 L/min 的回路。

八、选型与使用要点

选型优先：按系统最大流量选型号（需 30 L/min 选 VP2-30，40 L/min 选 VP2-40），压力等级默认选 A3。
安装关键：轴与电机同轴度≤0.05mm，避免径向力；进油口加装粗滤器，防止杂质吸入。
调试规范：先调流量限位螺钉（定最大流量），再调压力螺钉（定系统压力），逐步升压。
维护禁忌：禁止反转；泄油口严禁接压力管路，防止油封损坏；定期检查油液清洁度与油温（15–60℃）。

九、与 VP1 系列（小流量）核心区别

表格

对比项	VP1 系列（08/12/15/20）	VP2 系列（30/40）
流量范围	8–20 L/min	30–40 L/min
适配功率	2.2–3.0 KW	4.0–5.5 KW
偏心距	较小	更大（支撑大流量）
适用场景	小流量精密设备	大流量快进 / 保压设备

十、常见故障与排查

表格

故障现象	可能原因	排查方法
流量不足	定子偏心卡滞、流量限位螺钉调小、叶片磨损	检查变量机构灵活性；复位流量螺钉；拆检叶片间隙
压力上不去	调压弹簧失效、泄油口回压、油封漏油	更换弹簧；确认泄油单独回油；检查油封密封
噪音大 / 振动	吸空（进油滤堵塞）、定子曲线磨损、轴不同心	清洁进油滤；检查定子磨损；校正同轴度
