VP-SF 是台湾 / 日系标准的 低压变量叶片泵（常见品牌：油研 YUKEN、峰昌 WINMOST、全懋 CML 等），主打 7MPa（70bar）级、自动压力补偿、低噪节能、结构紧凑，是机床、注塑机、鞋机、液压站最常用的低压变量泵。

一、型号含义（以 VP-SF-20-D 为例）

• VP：变量叶片泵（Variable Vane Pump）
• SF：压力补偿型（自动变量）
• 20：规格代号（对应排量：12/20/30/40）
• D：压力等级（A/B/C/D/E）
• R/L：转向（轴视：R = 顺时针，L = 逆时针）

二、结构与工作原理

核心结构

• 转子 + 叶片 + 定子（圆形内孔）
• 转子与定子偏心安装
• 压力补偿阀 + 调压弹簧
• 浮动配油盘（轴向补偿）
• 内置调压螺钉（可当溢流阀用）
• 工作过程

1. 旋转 → 叶片离心甩出 → 吸油腔容积增大 → 吸油
2. 叶片带油转到压油区 → 容积减小 → 压油
3. 变量原理：

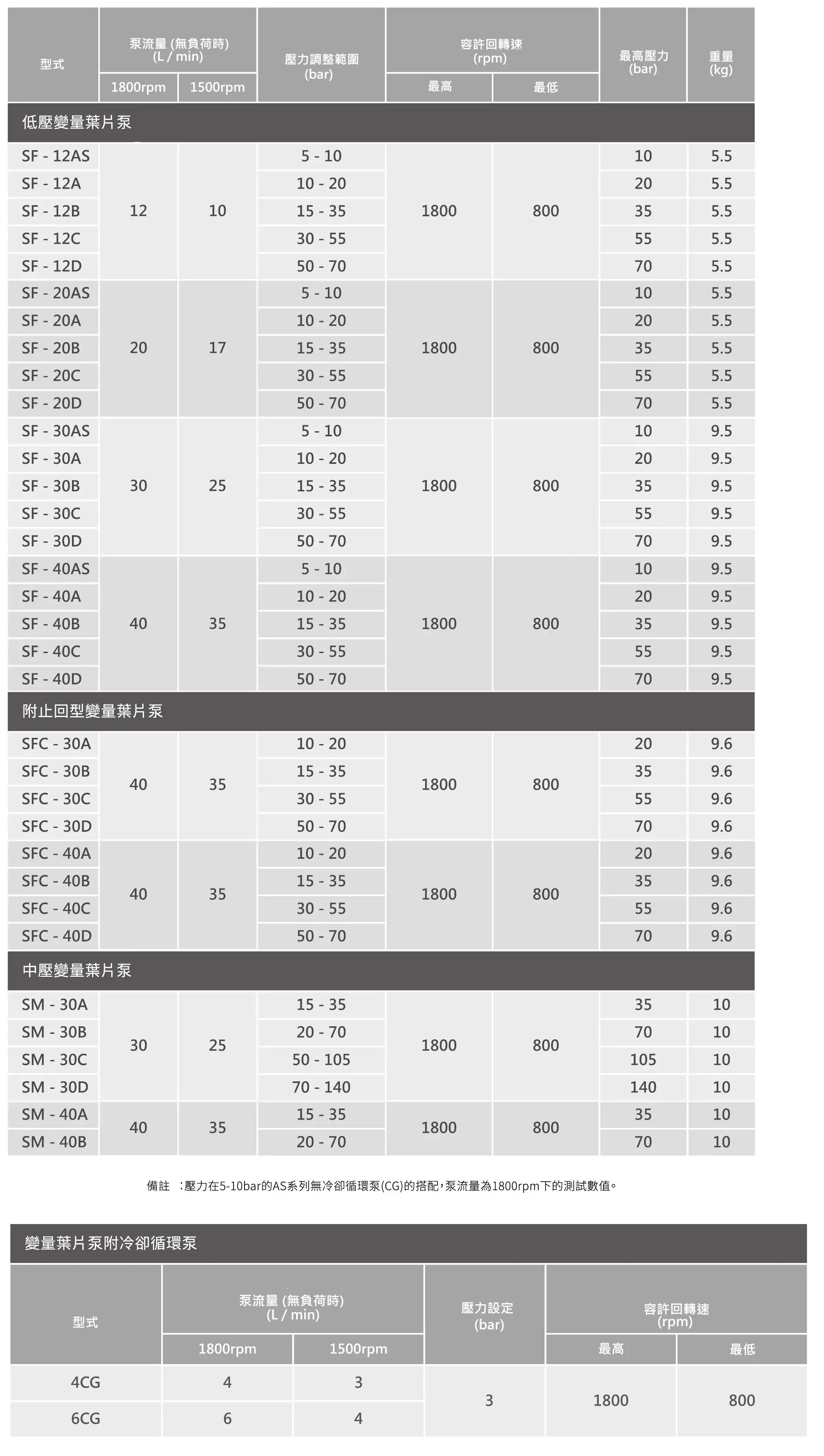

三、核心参数（通用标准）

表格

• 自动压力补偿：压力达设定值后，流量最小化，省电、低发热
• 内置调压阀：可直接设定系统压力，省去外置溢流阀
• 低噪平稳：双叶片 / 圆弧叶片设计，振动小、噪音低
• 强自吸：允许较高吸油阻力，适合直接电机连接
• 效率高：容积效率 ≥92%，温升低

四、调节方法（现场常用）

• 压力调节
• 流量（排量）调节

五、VP-SF vs 定量叶片泵 vs 齿轮泵

表格

六、典型应用

• 金属切削机床：车床、铣床、磨床（低压、低噪、节能）
• 注塑机 / 鞋机：低压锁模、顶针、调模系统
• 液压站 / 自动化设备：保压、节能、小功率系统
• 工作母机：工作台液压、夹具、润滑系统
• 替代场景：替换定量泵 + 溢流阀，节能 30%+

七、使用与维护要点

• 液压油：ISO VG32（40℃粘度 30–50cSt）
• 油温：15–65℃
• 泄油管：必须直接回油箱，背压＜0.3bar
• 吸油：建议装 100μm 过滤器，避免吸空
• 安装：轴对中误差＜0.02mm，避免悬臂负载
• 寿命：正常维护可达 8000–12000 小时

八、总结

VP-SF 是低压变量叶片泵的工业标准：7MPa、自动压力补偿、内置调压、低噪节能、结构紧凑。

适合 机床、注塑机、鞋机、小型节能液压站，是定量泵的高效节能替代品。
