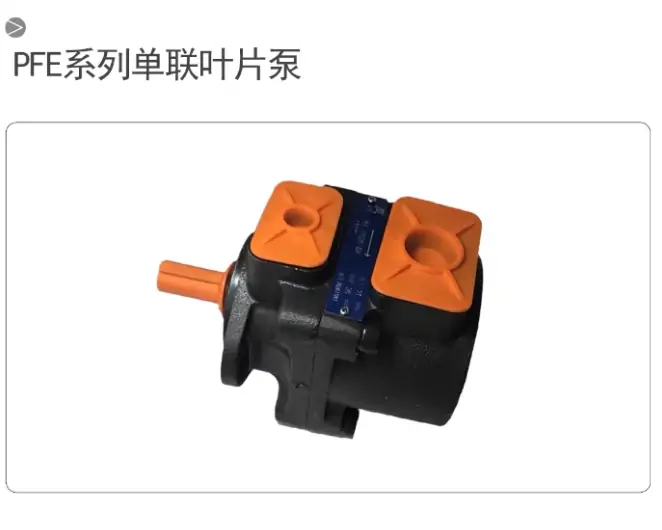

意大利ATOS阿托斯叶片泵PFE-31016/22/28/36/44/1DT/U/V/W 20油泵

液压油泵

意大利ATOS阿托斯叶片泵PFE-31016/22/28/36/44/1DT/U/V/W 20油泵

2025年09月04日液压油泵游览量：递增失败！

液压系统管接头如何改进漏油问题？

常见液压系统管接头防漏的改进措施。

对常用的管接头R密封结构进行改进，近几年来已在液压机械中应用，有效地解决了液压系统的漏油问题。

1．焊接式管接头(见图1)

该型管接头采用端面O形圈密封，从理论上讲，螺母拧紧后接头体与焊接管应在同一直线上，焊接管端面的整个平面将压在密封圈和接头体上以达到密封的目的。

但是，在一般的制作条件下，焊接时很难保证法兰与焊接管的相互垂直，所以当螺母与接头体拧紧后接头体与焊接管不一定在同一条轴心线上，焊接管与接头体的轴心线将形成一个夹角。，如图74所示。由于焊接管是刚性连接的，所以夹角a将始终存在，因而影响其密封性。

爲此，我们研制了专用的定位焊接夹具，可确保焊接管与其端面法兰在焊接时对垂直度的要求，从而解决了该型管接头的密封问题。

焊接式管接頭

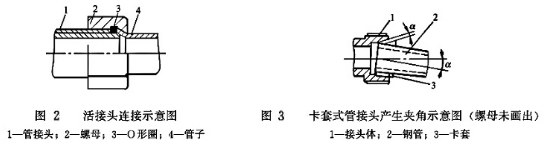

2．活接头(见图2)

该型管接头在实际中使用较多，从理论上讲，它的密封性能较好，但在实际使用中活接头漏油的现象却较常见。这种接头用在不需经常拆装又要求其密封性较好的地方。爲此，我们在位于球面端头的螺母内加工一个凹槽并装上O形圈；爲了防止球面和O形圈接触不良，O形圈的压缩量设计爲0.8～1.0mm。

经上述改进后其密封效果很好。

管接頭連接示意圖

3．卡套式管接头(见图3)

它是靠接头体锥面与锥形卡套锥面的压紧而密封的。卡套与钢管爲紧配合，当接头体与钢管不同轴而存在某一夹角a时，反映到密封面的间隙则比焊接式管接头的间隙要小得多，而且可依靠卡套的变形来消除这一间隙，所以它比焊接式管接头的密封性要好。但在实际使用中，靠卡套金属表面的变形来密封是经受不住拆装和振动的，其密封性能将逐渐下降。

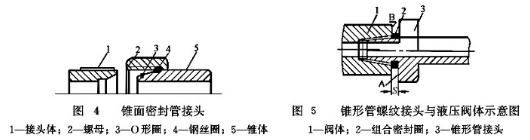

4．锥面密封管接头(见图4)

我们研制的依靠锥面和O形圈相结合的锥面密封管接头，加工内外锥体时一定要保证其锥度一緻。当拧紧螺母时，通过外锥体和螺母间的钢丝産生一轴向力，使内外锥体贴紧，同时使O形圈被压变形而起到密封作用。

锥面密封与卡套式密封相似，但它具有抗小位移的能力，O形圈可随锥面的微小位移而能被压缩变形，所以其密封性能比卡套式的要好，经多次拆装后其密封性能不受影响。它不仅比焊接式和卡套式管接头的密封性能好，而且可靠。
