液压系统单向节流阀的结构及工作原理

单向节流阀由单向阀和节流阀并联而成，用于一个方向需要控制流量而另一个方向（反向）需要油流畅通的回路中，以实现执行元件正向可调速，而反向能快速退回。

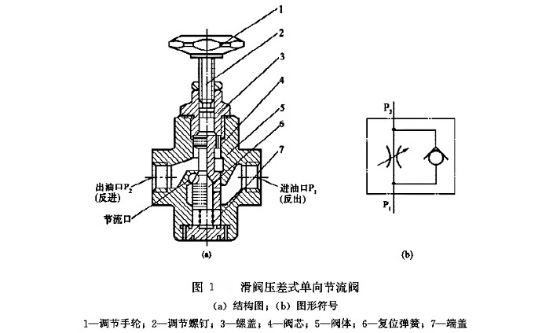

图1所示爲滑阀压差式单向节流阀。当油液从P1流向P2时，阀起节流阀作用，反向时起单向阀作用。阀芯4下端和上端分别受进、出油腔压力油的作用，在进出油腔压差和複位弹簧6的作用下，阀芯紧压在调节螺钉2上，以保持原来调节好的节流口开度。

图2所示爲可以直接安装在管路上的单向节流阀。节流口爲轴向三角槽式结构，旋转调节套3，可以改变节流口通流面积的大小，实现流量调节。正向流动时(B→A)起节流阀作用；反向流动时(A→B)起单向阀作用，由于有部分油液可在环形缝隙中流动，可以清除节流口上的沉积物。阀芯左端有刻度槽，调节套上有刻度圈，以标志调节流量的大小。该阀流量调节须在无压力下进行。博士力乐士系列的MK型单向节流阀即爲此结构。

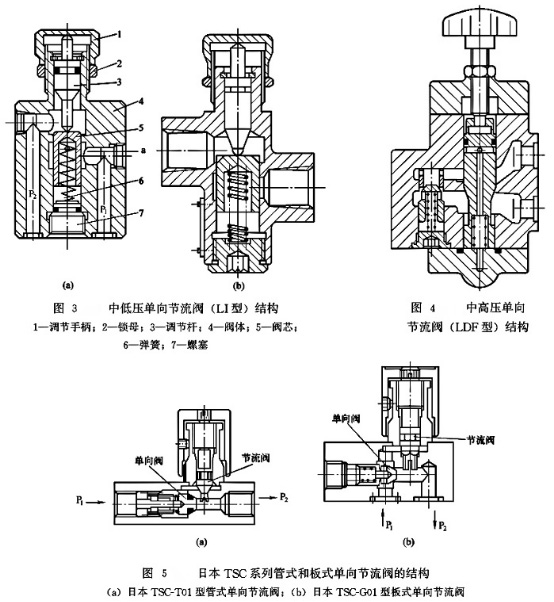

单向节流阀在结构上有两种，一种是单向阀和节流阀共用一个阀芯，另一种是单向阀和节流阀两个阀芯是分开的。如：中低压单向节流阀(LI型)，节流阀与单向阀共用一个阀芯，中高压单向节流阀（LDF型）两个阀芯是分开的，它们的压力流量系列均同节流阀。它们的结构见图3～图5所示。
