YINCHUAN 银川长城 YBX‑V3 变量叶片泵 液压站油泵 机床维修替换件

一、YBX 系列变量叶片泵

YBX‑10V3，YBX‑20V3，YBX‑32V3，YBX‑16，YBX‑20，YBX‑25B，YBX‑40，YBX‑40B，YBX‑D10(V3)，YBX‑D20(V3)，YBX‑D32(V3)，YBX‑B20V3，YBX‑C20V3

二、YBN 系列变量叶片泵

YBN‑20N‑JB，YBN‑40M‑JB，YBN‑40N‑JB，YBN‑40YB，YBN1‑25B

三、YBP 系列叶片泵

YBP‑25，YBP‑25B

四、VUP 系列变量叶片泵

VUP‑16‑6，VUP‑16A1‑6，VUP‑23‑6，VUP‑23A1‑6

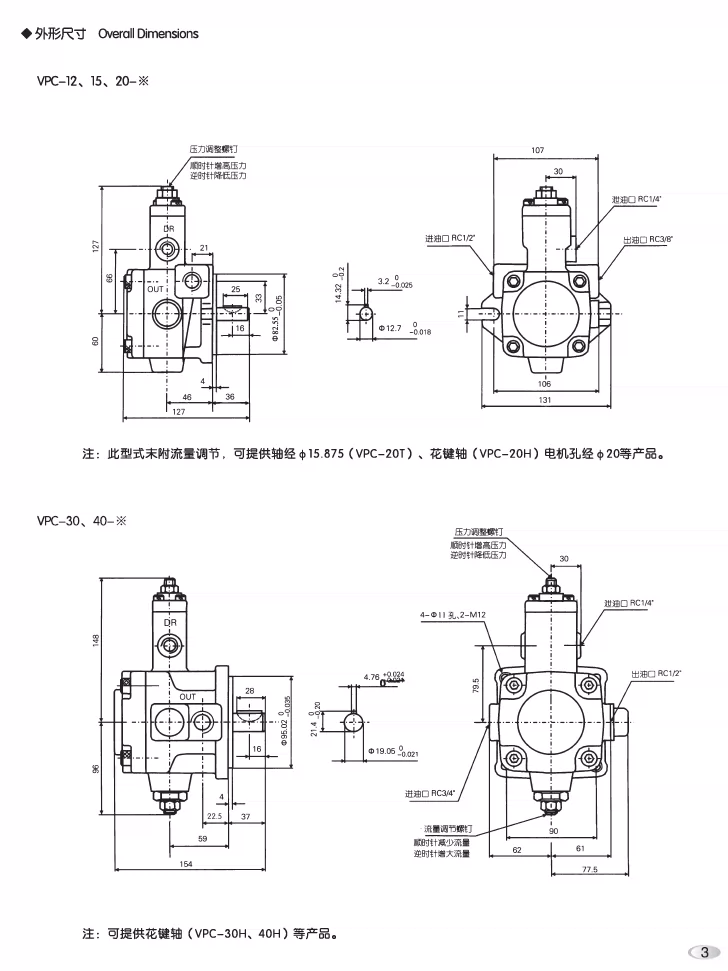

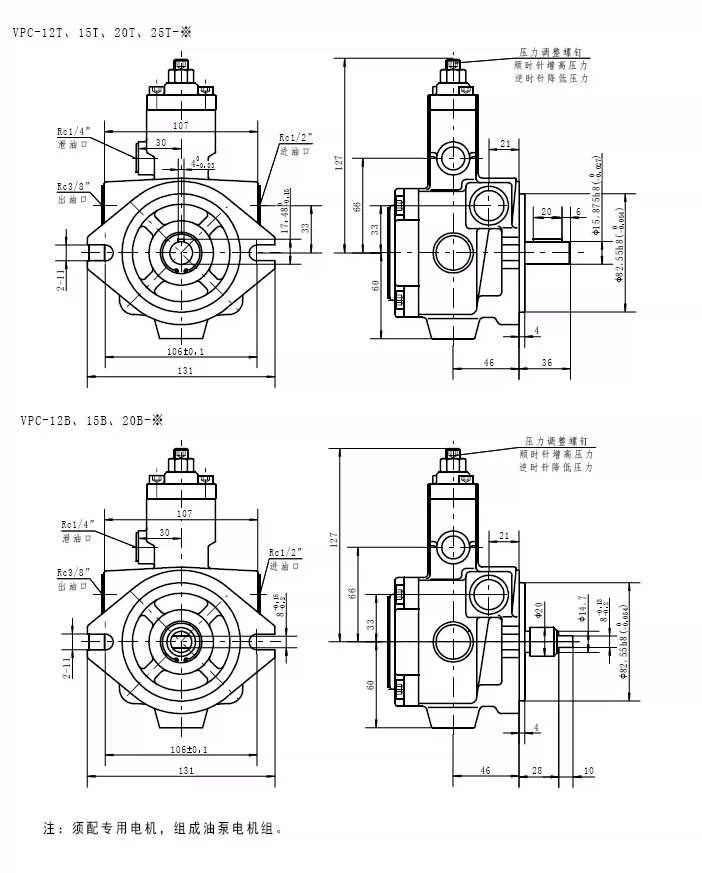

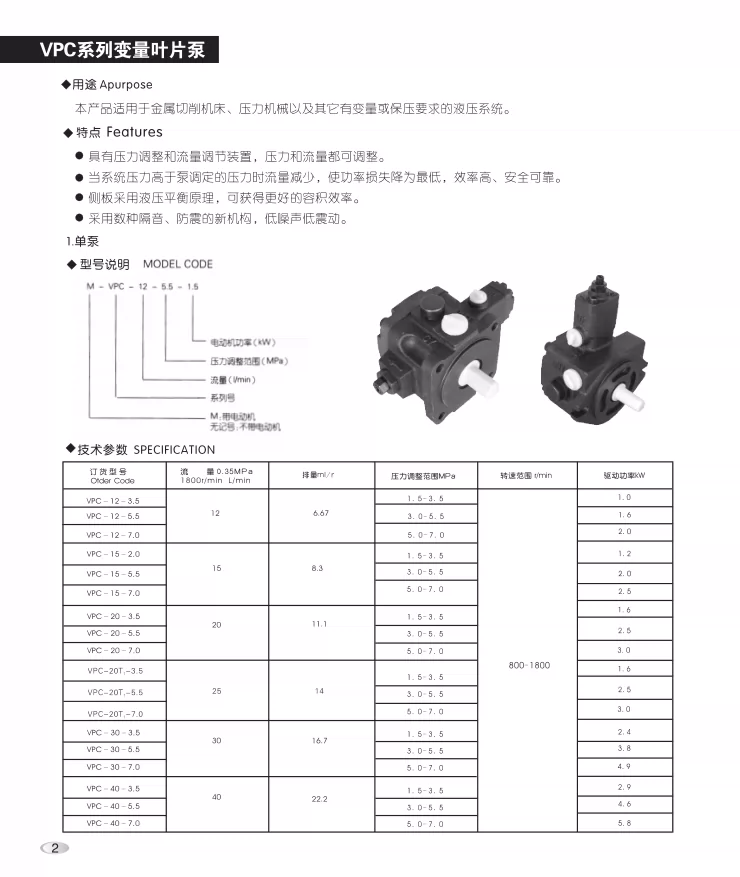

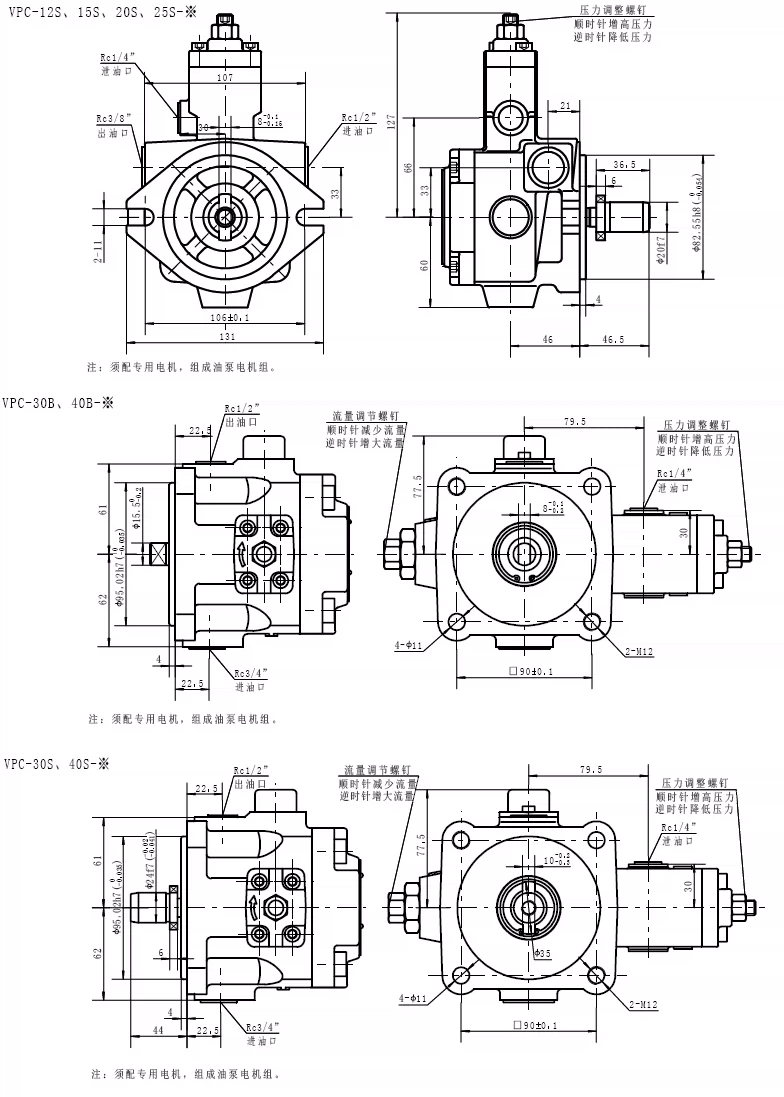

五、VPC 系列变量叶片泵

VPC‑15‑3.5，VPC‑15‑5.5，VPC‑15‑7.0，VPC‑20‑3.5，VPC‑20‑5.5，VPC‑20‑7.0，VPC‑30‑3.5，VPC‑30‑5.5，VPC‑30‑7.0，VPC‑40‑7.0

六、VHP 系列变量叶片泵

VHP‑30‑2，VHP‑30‑3，VHP‑30‑4，VHP‑30‑5，VHP‑40‑2，VHP‑40‑3，VHP‑40‑4，VHP‑40‑5，VHP‑50‑2

七、TY10F 双联变量叶片泵

TY10F‑20/20，TY10F‑40/20，TY10F‑40/40A

型号后缀释义

1. V3：压力补偿变量，机床常用版本
2. D：大法兰安装；B/C：安装形式区分
3. A1：特殊油口配置 4.‑3.5/‑5.5/‑7.0：最大压力设定值 (kgf/cm²×10) 5.‑2/‑3/‑4/‑5：调压弹簧档位

成套适配说明：YBX‑V3为工业通用第三代限压式自动变量叶片泵，是机床液压系统经典节能动力单元，迭代优化V3升级结构，相较老款YBX系列噪音更低、压力稳定性更强、变量响应更灵敏、温升控制更优异。本机采用弹簧压力反馈自动变量原理，具备低压大流量快速进给、高压小流量保压节能的双特性，完美适配机床切削、油压夹紧、成型辅助、间歇保压等变负载工况。无需搭配溢流阀持续溢流稳压，大幅降低系统发热与能耗，适配中小型自动化液压站、数控设备、压力机械24小时间歇循环作业，全文体例、参数体系、故障维保逻辑与全系叶片泵手册完全统一兼容。

一、型号逐位完整精准释义（YBX‑V3通用编码规则）

• YBX：系列代号，限压式自动变量叶片泵，专为机床变负载液压工况设计，主打压力自适应、节能低热、稳压精准
• V3：三代升级结构代号，第三代静音优化版本，升级缓冲配流槽、强化变量弹簧、优化定子贴合结构，解决老款噪音大、压力漂移、响应滞后、温升偏高通病
• YBX‑V3全系主流规格对照（通用标准）
• YBX‑10V3：10mL/r 小排量，微型精密机床、小型夹紧液压站
• YBX‑16V3/20V3：16‑20mL/r 中小排量，通用数控车床、磨床主力规格
• YBX‑25V3/32V3：25‑32mL/r 中排量，中型自动化设备、成型辅助液压系统
• YBX‑40V3/50V3：40‑50mL/r 中大排量，中型压力机、多动作设备液压站
• 默认核心配置：高强度铸铁泵体、V3专属静音椭圆定子、高硬度耐磨叶片、精密压力反馈变量机构、强化耐疲劳调压弹簧、低脉动缓冲配流盘、耐温密封套件、自适应间隙补偿结构。整体结构抗冲击、抗疲劳，变量切换平顺无冲击，长期运行压力无漂移、噪音无升高、内泄无增大，适配车间高频启停、变负载循环作业。
• 选型红线：本泵为低压中载限压变量泵，依靠机械弹簧反馈实现变量，无高压重载能力；对油液洁净度、油温敏感度高，杂质极易造成变量阀芯卡滞、压力不稳、啸叫异响；适配变负载、间歇保压、快慢速切换工况，不适合长期恒压重载、高压成型、超大流量连续供油工况。

二、核心额定技术参数（行业通用V3标准）

• 泵体类型：限压式压力反馈自动变量叶片泵、开式回路节能液压动力元件
• 常规排量区间：10～50mL/r（多规格可选，适配不同流量需求）
• 额定连续工作压力：7.0MPa，标准工业低压重载等级
• 瞬时峰值压力：8.0MPa，充足负载冲击冗余，抵御瞬时憋压与油路波动
• 标准额定转速：1500r/min，四级电机最优适配转速，变量精度、静音、温升综合性能最佳
• 允许转速区间：600～1800r/min，宽域适配各类机床与自动化油压设备
• 容积效率：≥90%，V3优化配流结构，内泄极低、稳压精度优异
• 整体效率：≥83%，自适应变量卸荷，保压阶段几乎无无效溢流，节能效果显著
• 控制方式：机械弹簧压力反馈限压变量，负载压力自动切换流量，无需电控调节
• 运行旋向：标准右旋（电机轴端视角顺时针），行业通用标配
• 安装方式：标准法兰卧式安装，同轴定位精准、替换通用性极强
• 适配液压介质：ISO VG32/VG46抗磨洁净矿物液压油
• 标准工作油温：20℃～60℃，极限运行区间-5℃～+70℃
• 强制过滤精度：≤10μm，保护精密变量机构与叶片配流副
• 泵体材质：耐磨铸铁泵体、合金强化叶片、精密转子、降噪配流盘、耐老化高压密封套件
• 核心优势：V3三代静音优化、变量响应快、压力切换无冲击、低热节能、稳压无漂移、结构稳定、维保简单，是机床液压系统标配节能主力泵。

三、专属工作原理（YBX‑V3限压变量核心逻辑）

1、容积式基础供油原理

电机驱动转子旋转，叶片在离心力与油压作用下紧密贴合V3优化椭圆定子内腔，形成密闭容积腔。旋转过程中平稳完成负压吸油、挤压排油，搭配缓冲降噪配流结构，大幅降低流体脉动与运行噪音，相较老款YBX二代机型静音效果提升显著。

2、限压式自适应变量节能原理（核心特性）

本机依托出口压力反馈、弹簧弹力平衡实现自动变量，全程无需人工调节、无需电控干预，具备两段式工作特性。设备空载快进阶段：系统压力低于弹簧设定压力，弹簧顶推定子保持最大偏心量，泵体输出大流量，保障设备动作快速顺畅、生产节拍高效；设备加压保压阶段：系统压力升高超过设定值，油压推力压缩弹簧、推动定子偏移，减小泵体偏心量，流量自动降至极小补偿流量，仅维持系统保压压力，几乎无溢流发热，实现自适应节能。

3、V3三代降噪稳压优化原理

V3版本优化定子曲线与配流缓冲槽，消除压力突变冲击，解决老机型压力超调、抖动、噪音大问题；升级高精度调压弹簧，压力反馈线性度更好，微调区间更细腻，保压阶段压力漂移极小，稳压精度更高；同时优化叶片间隙补偿结构，长期重载运行磨损量更小，长效稳定性大幅提升。

4、自适应磨损补偿原理

运行过程中油压辅助叶片实时贴合定子内壁与配流盘面，自动补偿长期运行产生的微量机械磨损，有效杜绝后期内泄增大、压力掉压、流量衰减、动作无力等通病，延长泵体使用寿命。

元件核心定位：YBX‑V3=三代静音限压变量泵、机床专用自适应节能、快慢速自动切换、低热稳压、变负载工况专属液压动力元件

四、YBX‑V3与常规定量泵、老款YBX泵工况对比

五、标准化安装与精准调试步骤

1. 前置工况检查：确认电机转速600～1800r/min，优先1500r/min标准转速；系统加注洁净VG32/VG46抗磨液压油，油箱管路清洁无杂质，配备10μm精密过滤，严防变量机构卡滞。
2. 法兰同轴精准安装：法兰与电机端盖平整贴合，对角均匀锁紧螺栓，严控同轴度，杜绝偏心、歪斜装配，防止叶片单边磨损、轴封偏磨漏油、震动异响。
3. 油路规范对接：严格区分吸油口、出油口，紧固所有管路接头，杜绝微漏气、吸空现象，避免变量泵压力波动、啸叫、稳压失效。
4. 旋向与预注油核验：核对电机右旋标准转向，严禁反转；开机前泵腔必须预满油、彻底排气，绝对禁止无油空转干磨，防止精密泵芯拉伤报废。
5. 低压空载排气试运行：点动开机，空载运行2分钟，彻底排空泵腔与管路空气，确认出油连续无气泡、泵体静音无抖动、无异常异响。
6. 精准压力分段标定：缓慢调节泵体顶部调压螺钉，逐级设定设备工作压力，先调低压快进区间，再调高压保压区间；严禁暴力满压调节，避免压力冲击损伤变量弹簧与配流结构。
7. 工况切换校验：反复测试设备快进、加压、保压、复位全流程，确认快慢速切换顺畅、无卡顿、无抖动、压力稳定、变量响应灵敏，温升缓慢可控。
8. 投产验收：连续循环运行30分钟，泵体无渗漏、无异响、压力无漂移、切换稳定、节能低热，即可正常投产使用。

六、高频现场故障排查（YBX‑V3专属）

• 压力上不去、夹紧无力：调压螺钉调节不到位、变量弹簧疲劳失效、油泥卡滞定子变量机构、滤芯堵塞供油不足；整改：精细复调压力、更换疲劳弹簧、拆解清洗变量机构、更换精密滤芯。
• 保压掉压、压力漂移：密封老化、叶片轻微磨损内泄增大、变量机构卡滞复位不良、管路微泄漏；整改：更换密封套件、检修泵芯叶片、清洗定子滑动面、排查封堵油路泄漏点。
• 快慢速切换卡顿、动作抖动：变量机构滑动不畅、油路进气、配流槽积污、压力反馈滞后；整改：彻底排空系统空气、清洗变量滑动组件、优化油液洁净度、微调压力区间。
• 静音失效、运行啸叫异响：吸油管路漏气、滤芯堵塞吸空、油液粘度过高、叶片卡滞伸缩不畅；整改：紧固吸油管路、更换滤芯、更换适配粘度液压油、检修叶片总成。
• 节能失效、油温偏高：变量机构卡死在大流量位置、无法自适应卸荷、弹簧卡滞失效；整改：拆解保养变量机构、清理滑动面油泥、更换失效调压弹簧。
• 开机无压力、不出油：电机转向错误、吸油管路堵塞、未预注油干磨拉伤泵芯；整改：校正右旋标准转向、疏通油路、充分预注油排气、检修泵芯组件。
• 泵体渗油、轴端漏油：高压密封老化、安装同轴偏差、螺栓紧固不均、长期震动疲劳；整改：更换全套耐温密封套件、校正同轴安装、均匀复紧固定螺栓。
• 压力忽高忽低、工况不稳：油液杂质导致变量阀芯间歇性卡滞、配流面磨损、油温过高油液劣化；整改：更换洁净液压油、深度清洗泵芯、检修配流组件、优化系统散热。

七、硬性使用禁忌与标准化维保规范

• 严禁无油空转干磨：精密变量滑动副与叶片配合间隙极小，数秒干磨即可拉伤泵芯、造成变量失效、永久报废，开机必须预注油、彻底排气。
• 严禁超压使用：额定7.0MPa、峰值8.0MPa，禁止高压憋压、超负载运行，易导致变量弹簧塑性变形、定子偏移失效、调压彻底失灵。
• 严禁超速运行：禁止超过1800r/min极限转速，高速会加剧叶片与配流面磨损、破坏变量平衡、引发噪音超标、压力紊乱。
• 严禁油液不洁、过滤失效：细微杂质是变量卡滞、压力漂移、切换卡顿、静音失效的核心诱因，必须常态化使用10μm精密过滤。
• 严禁偏心歪斜安装：装配偏差引发主轴偏磨、叶片单边磨损、震动异响、轴封漏油，破坏变量机构同轴精度。
• 严禁暴力调压、频繁超调：暴力调节会导致弹簧受力不均、线性度变差、压力超调抖动，永久损坏调压机构。
• 严禁极端油温作业：油温低于20℃粘度偏大易吸空、变量响应滞后；高于70℃加速密封老化、油液劣化、内泄飙升、稳压失效。
• 严禁长期恒压重载工况：本泵为变负载节能设计，不适合24小时恒压憋压、连续重载溢流工况，易造成弹簧疲劳、变量失效。
• 标准维保周期规范：每300小时日常巡检，检查泵体静音效果、压力切换精度、油温、密封性，更换精密滤芯，排查吸油漏气、变量卡顿隐患；每800小时中期维保，拆解清洗定子滑动面、叶片、转子、变量弹簧组件，检测弹簧弹性与磨损状态，精细标定工作压力，更换老化密封件；每2000小时深度维保，全面检修配流盘、叶片、调压弹簧、滑动变量机构，更换损耗配件，恢复V3版本静音、精准稳压、自适应节能、顺畅切换的核心性能，保障机床液压系统长期低故障稳定运行。
