NLP JCS-02N 压力继电器 适配 NLP 油泵液压站油压压力开关 油路压力感应报警元件

NLP 油泵，主营摆线润滑油泵（TOP 系列、ROP 系列）、TK 齿轮润滑泵；无液压叶片泵、柱塞泵、液压阀产品。

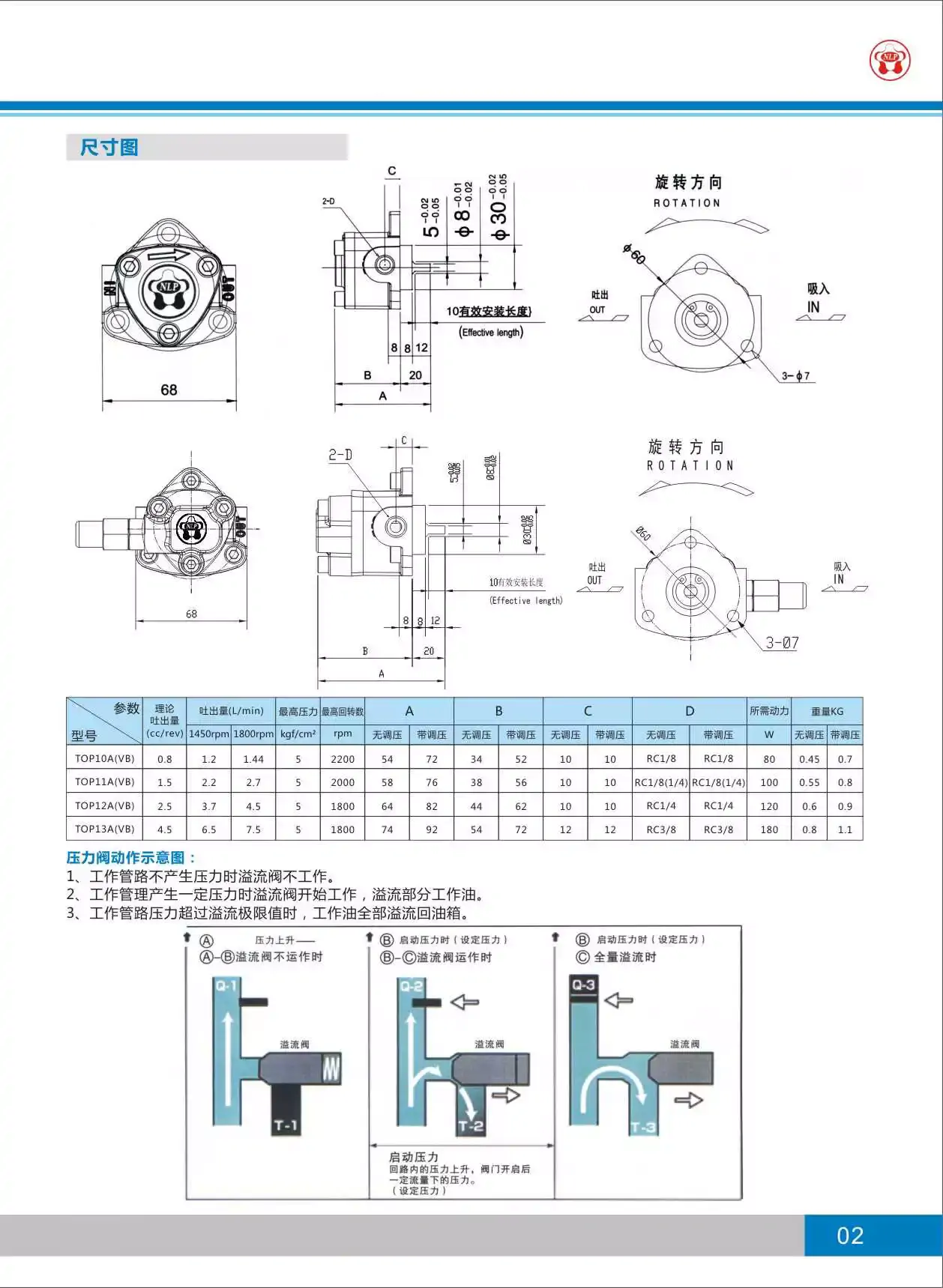

一、TOP 系列摆线润滑油泵

TOP 基础款

TOP-11A

TOP-12A

TOP-13A

TOP-14A

TOP HB-VB 内置溢流阀款

TOP-310HB-VB

TOP-315HB-VB

TOP-320HB-VB

TOP-325HB-VB

TOP-330HB-VB

TOP-340HB-VB

TOP-350HB-VB

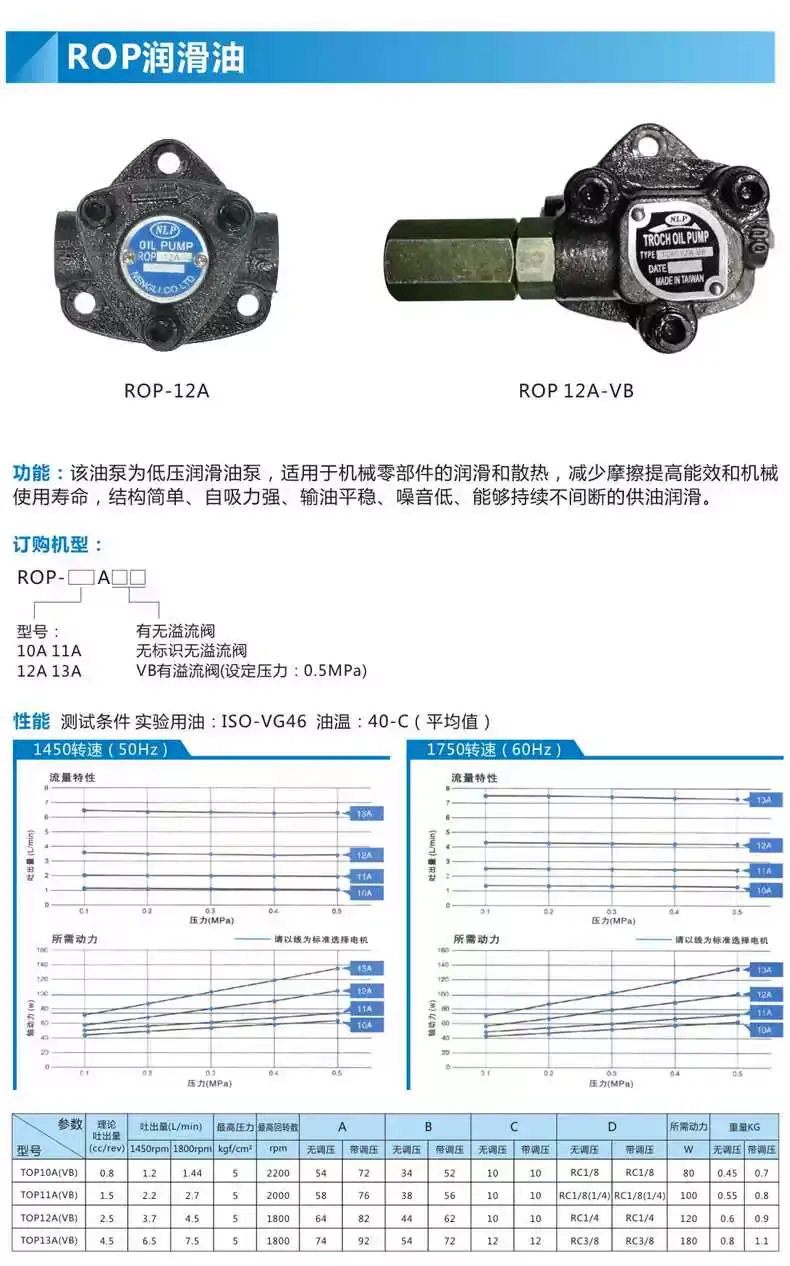

二、ROP 系列三角摆线泵

ROP-11A

ROP-12A

ROP-11A-VB

ROP-12A-VB

CROP-12A

三、TK 系列齿轮润滑泵

TK-3015

TK-3020

TK-3030

TK-3040

四、型号后缀释义

1. VB：泵体集成内置溢流调压阀

2. HB：法兰安装结构

3. CROP：带底座电机一体泵款

4. 数字 310/320 等：代表输出流量规格

成套适配说明：JCS-02N为工业标准02通径板式波纹管感应式中高压通用压力继电器，属于液压系统压力信号采集、工序联锁、过载防护通用核心元件。采用波纹管+活塞复合感应结构，压力区间覆盖常规设备中高压工况，灵敏度均衡、回差稳定、抗压力波动能力强，适配绝大多数自动化机床、工装夹紧、中压成型、常规液压站工况。完全兼容02通径标准阀组安装基面，可与DSG-02换向阀、MRV-02溢流阀、MPCV-02液压锁叠装集成，全文体例、参数体系、故障维保与站内全系液压元件完全统一。

一、型号逐位完整精准释义（行业通用编码规则）

• JCS：系列代号，波纹管+活塞复合感应式机械式压力继电器，液压压力-电气信号转换、工序联锁、压力保护专用元件
• 02：规格代码，适配02通径液压系统标准安装基面，支持叠装阀组集成，通用性极强
• N：压力档位代码，标准中高压通用型，全系主力通用档位，覆盖工业常规中高压液压工况
• JCS-02全系档位精准对照
• NLL：超低压超高灵敏型 0.5～6.0MPa，微压预压、精密微量检测工况
• NL：低压灵敏型 1.5～6.0MPa，轻载夹紧、低压进给工况
• N（本款）：中高压通用型 3.0～21.0MPa，常规自动化设备主力通用工况
• H：高压重载型 6.0～35.0MPa，高压成型、重载过载防护工况
• 默认核心配置：精密黄铜波纹管感应组件、中高压专用标准刚度调压弹簧、工业级微动开关、刻度式精细调压机构、防尘防油密封壳体、02标准板式安装底座。复合感应结构兼顾精度与抗冲击性，既保留波纹管灵敏特性，又适配中高压压力波动、常规冲击工况，无电子漂移、抗油污、抗震动，长期连续运行参数稳定，是自动化液压系统使用频次最高、通用性最强的压力信号检测元件。
• 选型红线：本元件为中高压压力信号检测开关，无调压、稳压、溢流控压功能，不可替代溢流阀稳压；严禁超21MPa长期持续高压运行，易造成弹簧疲劳、波纹管形变、信号漂移；禁止暴力调压，精密感应组件易受损；油液需保持洁净，杂质卡顿会导致触发错乱、误动作、漏触发。

二、核心额定技术参数（行业通用标准）

• 元件类型：02通径板式波纹管复合感应式中高压通用压力继电器、液压压力信号采集与工序联锁保护元件
• 标准调压范围：3.0～21.0MPa，全域无级精细微调，全覆盖工业常规中高压自动化工况
• 最高耐受压力：21.0MPa，额定承压稳定，长期满量程运行无参数漂移、无结构损伤
• 瞬时峰值压力：23.0MPa，具备短时压力冲击冗余，可抵御系统瞬时压力波动
• 压力回差精度：≤±0.2MPa，中高压区间回差稳定，无频繁通断、无跳动误触发、信号一致性高
• 感应结构：精密黄铜波纹管+硬化活塞复合感应、标准刚度平衡弹簧、微力矩精准触发结构
• 电气触点规格：NO/NC常开常闭通用触点，适配DC24V、AC220V工业标准控制电路
• 最大触点容量：5A，可直接对接PLC、中间继电器、信号指示灯，适配常规自动化控制回路
• 响应时间：≤20ms，压力变化快速响应，信号反馈实时无滞后
• 重复定位精度：高，循环工况触发阈值稳定，批量生产工序一致性优异
• 安装形式：标准02板式安装，可独立固定或与02系列阀组叠装集成
• 阀体材质：精密铸铁阀体、镀镍黄铜波纹管、硬化耐磨活塞、抗疲劳中压专用弹簧
• 适配液压介质：ISO VG32/VG46抗磨矿物液压油，兼容常规工业阻燃液压介质
• 标准工作油温：30℃～60℃，极限运行区间-20℃～+80℃
• 推荐过滤精度：≤10μm，杜绝杂质卡顿感应结构，保障中高压触发精度稳定
• 阀体重量：1.0kg，结构紧凑稳固、抗震性强，适配设备长期震动工况
• 核心优势：量程覆盖广、通用性拉满、精度均衡、抗压力波动、长期运行稳定、故障率极低，适配90%以上常规自动化液压设备，是标准工况首选压力联锁元件

三、专属工作原理（JCS-02N核心逻辑）

1、低压待机复位状态

系统油路压力低于预设触发阈值时，中压标准弹簧预紧力大于油路油压推力，波纹管与活塞组合机构保持初始复位状态，微动开关维持常态电气通断。系统判定为压力未达标、夹紧未到位、工序未就绪，锁定后续加工动作，杜绝低压作业、工件偏移、加工不良等问题。

2、中高压达标信号触发状态

设备夹紧、成型、负载作业过程中，系统压力持续上升，达到预设中高压阈值时，油压推力克服弹簧预紧力，推动波纹管与活塞精准位移，触碰微动开关完成电气信号切换。系统接收压力到位信号，判定负载工序达标，自动解锁保压、延时、进给、复位等自动化流程。

3、压力回落自动复位状态

工序完成、系统泄压复位，油路压力回落至回差区间以下，油压推力消失，弹簧推动感应机构快速复位，微动开关恢复常态、电气信号清零。设备回归待机状态，等待下一次作业指令，形成完整闭环自动控制逻辑。

通用工况联锁防护原理

适配常规自动化设备通用防护逻辑，可实现压力到位自锁、压力不足禁止作业、超压预警、异常泄压停机等功能。有效解决中压工况压力波动误触发、到位无反馈、工序错乱等问题，保护油缸、工装、阀组免受压力异常损伤，保障设备运行稳定性与生产连续性。

元件核心定位：JCS-02N=02通径标准中高压通用压力继电器、常规设备压力到位检测、工序联锁、系统过载防护核心通用元件

四、JCS-02全系档位工况精准对比

五、标准化安装与精准调试步骤

1. 基面预处理：彻底清理安装基面铁屑、油泥、毛刺，保证板面平整、油孔通透无遮挡，杜绝杂质进入阀体卡顿感应组件，避免压力触发失灵。
2. 对位固定安装：精准对准02标准定位孔，平稳贴合阀体，对角均匀锁紧螺栓，严禁单边受力、暴力锁紧，防止阀体微变形、感应机构偏心卡顿。
3. 电气接线校验：区分常开、常闭触点，匹配设备控制电路，端子压紧加固，做好防油、防震、防水防护，杜绝震动虚接、信号干扰丢失。
4. 初始参数预设：开机前逆时针完全放松调压旋钮，将触发阈值调至低位，避免开机压力冲击造成误触发、工序错乱。
5. 空载信号测试：空载启停系统，缓慢升压、泄压，反复测试触点通断，确认压力达标精准触发、降压快速复位，动作灵敏无滞后、无漏触发。
6. 工艺压力标定：根据设备夹紧、成型工艺需求，精细微调调压旋钮，精准设定工作触发压力，保证工序到位瞬间触发、无提前、无滞后。
7. 回差稳定性校验：多次循环测试，适配工况微调回差，杜绝压力小幅波动导致的信号频繁跳动、反复通断问题，保障联锁逻辑稳定。
8. 参数锁止验收：调试达标后锁紧防松螺母，连续循环运行1小时，信号稳定、阀体无渗漏、无误动作即可投产使用。

六、高频现场故障排查（JCS-02N通用专属）

• 压力到位无信号、漏触发：触发阈值设定过高、波纹管积垢卡顿、微动开关触点氧化烧蚀、接线虚断；整改：重新标定压力参数、拆解清洗感应组件、检修线路或更换开关总成。
• 低压误触发、空载乱信号：阈值过低、中压弹簧疲劳松弛、油路残留残压、系统压力脉动过大；整改：适度上调工作阈值、更换抗疲劳弹簧、彻底油路泄压排气、排查溢流阀稳压异常问题。
• 信号频繁跳动、反复通断：回差设置过小、油路进气、感应组件活动干涩、系统压力波动；整改：微调增大回差、彻底排空油路空气、清洗阀体消除卡顿。
• 高压不触发、工序不切换：压力未达设定区间、活塞积碳卡顿、调压丝杆积垢失灵；整改：逐级升压标定、清洗阀体内部流道与调节机构。
• 泄压后信号不复位、常通卡死：弹簧变形卡滞、活塞微抱死、油路滞留保压残压；整改：拆解清洗阀体腔体、更换标准中压弹簧、排查油路保压泄漏隐患。
• 阀体渗油、压力精度偏移：密封件老化、螺栓力矩不均、安装错位；整改：更换密封套件、对角均匀复紧螺栓、重新精准对位安装。
• 长期运行参数漂移、触发偏移：设备震动导致旋钮松动、弹簧弹力衰减、感应组件轻微磨损；整改：锁紧防松螺母、定期压力标定、更换老化疲劳组件。
• 触点接触不良、信号时通时断：触点氧化、端子松动、线路干扰；整改：紧固接线、打磨触点、加装中间继电器稳定控制信号。

七、硬性使用禁忌与标准化维保规范

• 严禁暴力调压、大力锁紧：精密波纹管与调压丝杆受力敏感，暴力操作易形变、滑丝、卡顿，永久损失压力精度。
• 严禁超21MPa长期超压运行：超出额定量程会加速弹簧疲劳、拉伤波纹管、造成信号漂移失效、阀体损毁。
• 严禁替代调压/溢流阀使用：仅具备压力信号检测功能，无稳压、溢流、控压能力，强行控压会直接损坏精密感应结构。
• 严禁油液不洁、过滤失效：细微杂质卡顿感应机构，是误触发、漏触发、压力不准的核心诱因。
• 严禁阀体单边受力安装：螺栓受力不均引发阀体微变形，导致感应偏心、精度偏移、动作卡顿。
• 严禁油温超80℃高温运行：高温加速密封老化、弹簧松弛、油液碳化，造成压力阈值持续漂移。
• 严禁触点超负载工作：禁止直接驱动大功率负载，必须配套中间继电器转接，避免触点烧蚀、信号失效。
• 严禁超低压精密工况混用：本阀为中高压通用款，低压区间灵敏度偏低，微压工况易触发迟钝、漏触发，需改用NLL/NL低压款。
• 标准维保周期规范：每500小时巡检压力触发精度、阀体密封性、接线紧固状态，更换系统精密滤芯，校验工作压力阈值，排查油路进气、杂质、波动隐患；每1000小时拆解清洗波纹管、活塞腔体、调压丝杆机构，更换全套密封件，检测微动开关导通性能，重新精细标定工作参数；每3000小时更换疲劳调压弹簧、老化波纹管、磨损感应组件与微动开关，恢复中高压精准触发、信号稳定、工序联锁可靠的核心性能。
