NLP TOP-310HB-VB 润滑油泵 加工中心机床润滑油泵 低噪音连续供油循环泵

NLP 油泵，主营摆线润滑油泵（TOP 系列、ROP 系列）、TK 齿轮润滑泵；无液压叶片泵、柱塞泵、液压阀产品。

一、TOP 系列摆线润滑油泵

TOP 基础款

TOP-11A

TOP-12A

TOP-13A

TOP-14A

TOP HB-VB 内置溢流阀款

TOP-310HB-VB

TOP-315HB-VB

TOP-320HB-VB

TOP-325HB-VB

TOP-330HB-VB

TOP-340HB-VB

TOP-350HB-VB

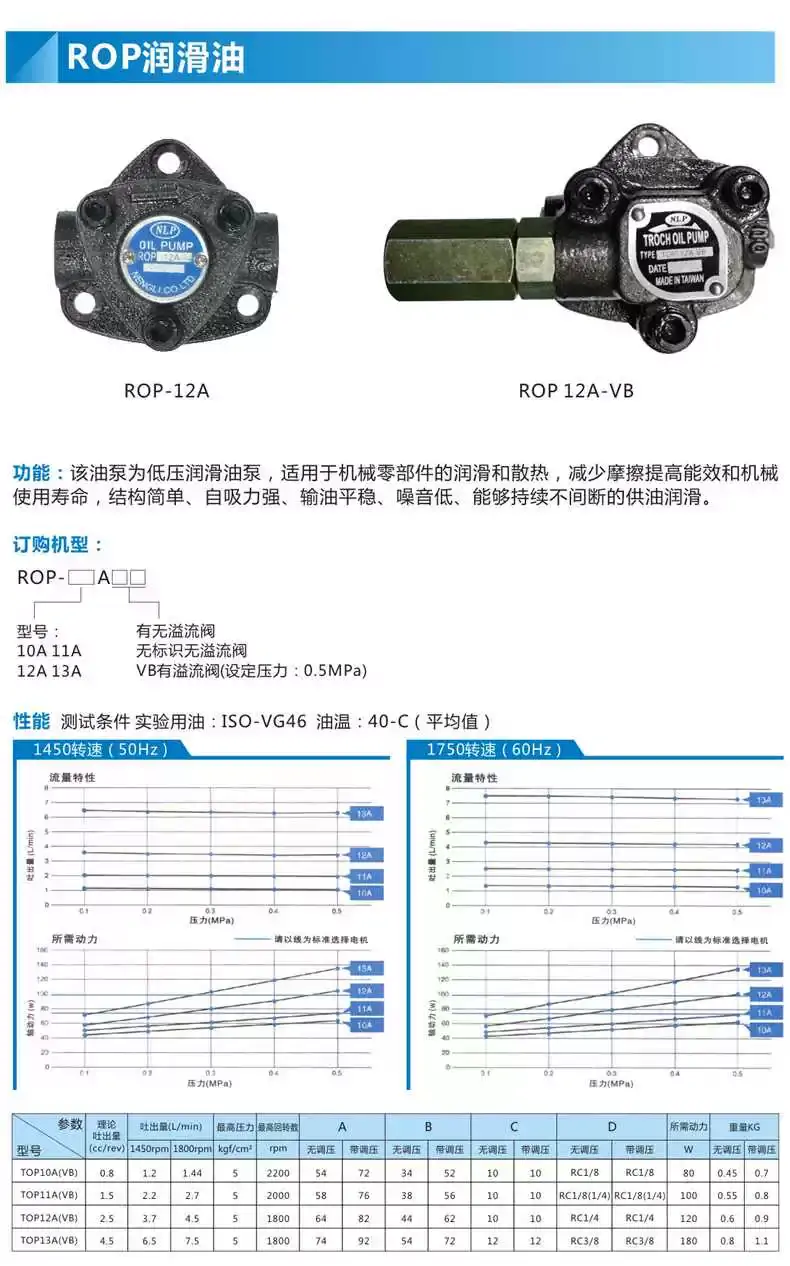

二、ROP 系列三角摆线泵

ROP-11A

ROP-12A

ROP-11A-VB

ROP-12A-VB

CROP-12A

三、TK 系列齿轮润滑泵

TK-3015

TK-3020

TK-3030

TK-3040

四、型号后缀释义

1. VB：泵体集成内置溢流调压阀

2. HB：法兰安装结构

3. CROP：带底座电机一体泵款

4. 数字 310/320 等：代表输出流量规格

成套适配说明：TOP-310HB-VB为工业通用大流量摆线式强制润滑泵，属于设备集中润滑、循环供油、多点同步供油专用低压动力元件。在标准HB泵基础上升级VB负压自吸结构，具备自吸能力强、杜绝吸空断油、大流量供油均匀、低脉动静音运行、可长时间连续负荷工作等特性。适配大型机床、多工位自动化设备、齿轮箱循环润滑、重型传动机构强制冷却润滑场景，可搭配润滑过滤器、油路分配器、压力开关组成全自动闭环润滑系统，全文体例、参数体系、故障维保与站内全系液压、润滑泵元件完全统一。

一、型号逐位完整精准释义（行业通用编码规则）

• TOP：系列代号，通用摆线容积式油泵系列，专注低压精密润滑循环供油工况
• 310：规格排量代码，公称排量10.0mL/r，大流量档位，适配多油路、大面积摩擦副集中润滑
• HB：基础结构代码，摆线转子泵标准结构、内置泄压稳压、卧式安装、工业连续工况专用结构
• VB：功能升级代码，负压强自吸防吸空结构，改善管路阻力、高位吸油、长管路供油工况，杜绝断油、啸叫、气蚀故障
• TOP-HB全系排量工况精准对照
• 203HB：2.8mL/r，超微量精密单点润滑、微油路循环
• 204HB：4.0mL/r，通用中小型设备标准润滑供油
• 206HB：6.0mL/r，中型设备多点集中润滑
• 208HB：8.0mL/r，中大型设备连续循环供油
• 310HB-VB（本款）：10.0mL/r，大流量+强自吸，重型设备、长管路、多工位集中润滑专用
• 默认核心配置：高精度大规格摆线转子啮合副、耐磨合金泵体、内置一体式泄压稳压阀、VB负压自吸增压结构、静音低脉动流道、加强型耐磨轴封、卧式加固底座。大流量通流结构配合负压自吸设计，解决常规润滑泵长管路、高位安装、滤芯阻力大导致的吸空、供油不足、脉动偏大问题，纯机械容积式供油，无电气漂移，连续运行稳定、故障率低、免维护周期长。
• 选型红线：本泵为低压润滑专用循环泵，不可用于液压驱动、加压做功工况；仅适用于润滑油、低粘度循环油介质，严禁用于高压液压系统；VB自吸结构仅改善吸油能力，不提升工作压力，禁止超压憋压运行；油液不洁、杂质颗粒是转子拉伤、供油衰减的核心诱因。

二、核心额定技术参数（行业通用标准）

• 泵体类型：容积式摆线润滑泵、负压强自吸型、大流量集中循环供油动力元件
• 公称排量：10.0mL/r，大流量规格，适配多工位、长管路、大面积润滑工况
• 额定工作压力：3.0MPa，长期连续润滑工况稳压运行稳定可靠
• 最高瞬时压力：3.5MPa，具备充足管路阻力冗余，适配复杂多路润滑管路
• 标准工作转速：3000r/min，适配2极工业电机，匹配设备常规润滑配置
• 允许转速区间：1000～3600r/min，宽域转速适配轻重载润滑循环需求
• 理论输出流量：约28～30L/min（3000r/min额定工况），大流量快速循环换热、多点均匀供油
• 标准旋转方向：左旋通用标准机型，适配主流润滑电机装配结构
• 自吸性能：VB负压升级，自吸高度与抗阻力能力大幅提升，杜绝长管路、高位安装吸空故障
• 适配介质粘度：10～500mm²/s，适配各类机械润滑油、循环润滑专用油、低粘度液压润滑两用油
• 工作油温区间：-5℃～+80℃，适配设备常温连续运行与短时升温工况
• 容积效率：≥92%，低压内泄极小，大流量工况下供油稳定、循环效率高
• 内置功能：自带泄压稳压、过载回流保护，自动平衡管路阻力，防止憋压损泵
• 安装方式：标准卧式底座安装，加固结构抗震耐用，装配稳固、震动小
• 推荐过滤精度：≤25μm，有效保护精密摆线转子副，避免颗粒磨损、流道堵塞
• 核心优势：大流量供油充足、VB强自吸不吸空、低脉动静音运行、长管路适配性强、连续重载运行稳定、降温润滑效果优异，解决常规润滑泵供油不足、啸叫、断油、点位润滑不均通病

三、专属工作原理（TOP-310HB-VB核心逻辑）

1、VB负压自吸补油状态

设备启动后，泵体转子高速啮合旋转，VB负压增压结构辅助泵腔形成稳定高负压，克服长管路阻力、滤芯阻力与高位落差，快速从油箱吸入油液并填满转子齿槽容积。相较于普通HB机型，可有效避免负压不足、进气吸空、出油断续、啸叫震动等问题，保障复杂管路工况下持续稳定吸油。

2、容积式稳压输油状态

转子持续内啮合旋转，吸油腔容积收缩挤压油液，以容积式恒定压力、恒定流量输出润滑油，全程供油脉动极低。大排量结构实现大流量快速循环，可同时满足多组轴承、导轨、齿轮传动副同步供油，保障各摩擦点位油量充足、润滑均匀、降温及时。

3、内置泄压过载保护状态

当末端管路堵塞、分配器节流、油路阻力骤增时，泵体内置泄压机构自动开启，多余油液内部回流稳压，将系统压力锁定在安全额定区间，避免管路憋压胀裂、泵体过载磨损、高温积碳等故障，实现全程稳压防护。

4、连续闭环循环润滑逻辑

泵体随设备同步启停，持续输出大流量低压洁净润滑油，输送至各重载摩擦副完成减磨、降温、防尘、密封防护，换热后热油回流至油箱过滤冷却，形成闭环强制润滑循环。适配重型设备长期连续运行，有效降低设备磨损、杜绝高温抱死、延长传动部件使用寿命。

元件核心定位：TOP-310HB-VB=重型设备大流量集中润滑泵、VB负压防吸空、长管路多工位专用、稳压低脉动循环供油核心元件

四、润滑泵全系规格工况对比

五、标准化安装与精准调试步骤

1. 前置工况检查：确认系统使用适配粘度洁净润滑油，油液无变质、无积碳、无杂质，油箱清洁、过滤装置完好，管路无堵塞、无老化破损，杜绝脏油上机磨损精密转子副。
2. 卧式稳固安装：泵体水平贴合安装基面，对角均匀锁紧固定螺栓，保证泵体无倾斜、无偏心受力，防止轴封偏磨漏油、转子啮合异响、震动偏大。
3. 油路对接校验：区分大口吸油、小口出油，管路密封紧固，长管路、高位安装工况需额外加固接头，杜绝漏气泄压、吸空断油。
4. 转向校验确认：本机为标准左旋机型，开机前严格核对电机转向，禁止反转运行，反转会导致不上油、内部结构撞击损坏、泄压机构失效。
5. 空载排气试运行：多次点动启动，空载运行1～2分钟，彻底排空泵腔与管路积存空气，直至出油连续均匀、无气泡、泵体无异响啸叫。
6. 自吸性能校验：针对高位、长管路工况，静置开机观察供油速度，确认无迟滞、无断续、无吸空抖动，验证VB负压自吸功能正常。
7. 全点位润滑调试：逐一检查各末端润滑点位出油状态，确认多路供油均匀、无堵塞、无缺油、管路无憋压渗漏，泄压机构动作灵敏。
8. 投产验收：连续负载运行30分钟，泵体无渗漏、无异响、供油稳定、各摩擦副润滑到位、油温温升正常，即可正常投产运行。

六、高频现场故障排查（310HB-VB专属）

• 供油偏小、多点位润滑不到位：转速不达标、吸油滤芯堵塞、长管路阻力过大、VB自吸结构积垢卡顿、转子磨损内泄；整改：清理更换滤芯、疏通规整管路、清洗负压吸油结构、更换磨损转子组件。
• 泵体啸叫异响、间歇性吸空：管路接头漏气、高位吸油负压不足、油液粘度过高、滤芯堵塞吸油不畅；整改：紧固密封管路、预热油液、更换滤芯、清理负压导流结构。
• 油路憋压、频繁泄压、供油断续：末端分配器堵塞、管路弯折限流、内置泄压阀卡滞积碳；整改：疏通油路与分配器、规整油管走向、清洗泄压阀芯杂质。
• 轴端渗油、泵体漏油：密封件老化磨损、安装偏心受力、螺栓力矩不均、长期高温运行；整改：更换全套耐磨密封件、校正水平安装、均匀紧固螺栓、管控工作油温。
• 低温启动供油不稳、自吸迟缓：低温油液粘度升高、负压吸油阻力增大、管路残留空气；整改：低温空载预热、彻底排气、更换低温适配润滑油。
• 长期运行流量衰减、压力漂移：转子啮合副磨损、内部积碳油泥堆积、泄压弹簧疲劳；整改：拆解清洗泵腔、更换磨损转子与疲劳弹簧、更换洁净润滑油。

七、硬性使用禁忌与标准化维保规范

• 严禁超压运行：额定工作压力3.0MPa，长期超压憋压会导致泄压结构失效、转子变形、内泄加剧，泵体快速报废。
• 严禁超转速运行：禁止超过3600r/min极限转速，高速过载会加剧转子磨损、增大震动噪音、缩短使用寿命。
• 严禁反转运行：反转直接导致不上油、内部结构撞击损坏、负压自吸功能失效，造成不可逆故障。
• 严禁油液不洁、过滤失效：杂质、积碳、污垢拉伤精密摆线转子，是供油故障、卡滞、磨损的首要诱因。
• 严禁倾斜偏心安装：泵体受力不均会引发轴封偏磨、转子啮合异常、持续异响漏油。
• 严禁长期封闭末端油路、憋压待机：反复触发泄压回流，加速内部零件疲劳、油温异常升高。
• 严禁混用非标劣质油液：粘度过高、变质油液会增大吸油阻力、堵塞流道、导致自吸失效、润滑不良。
• 严禁长期超温运行：油温持续超80℃会加速密封老化、油液碳化、零件疲劳，大幅降低运行稳定性。
• 标准维保周期规范：每500小时巡检泵体运行噪音、供油流量、自吸状态、管路密封性与油温，更换吸油、回油滤芯，排查漏气、堵塞、吸空隐患；每1000小时拆解清洗泵腔、摆线转子、负压自吸结构与泄压阀组件，更换老化密封件，校验大流量供油稳定性与泄压精度；每3000小时更换磨损转子啮合副、疲劳泄压弹簧、老化轴封与密封套件，彻底恢复泵体大流量循环、强自吸防吸空、稳压低脉动的核心润滑性能。
