NLP VP-30-FA 变量叶片泵 立式注塑辅机液压动力泵 内置压力补偿低温升油泵

NLP 油泵，主营摆线润滑油泵（TOP 系列、ROP 系列）、TK 齿轮润滑泵；无液压叶片泵、柱塞泵、液压阀产品。

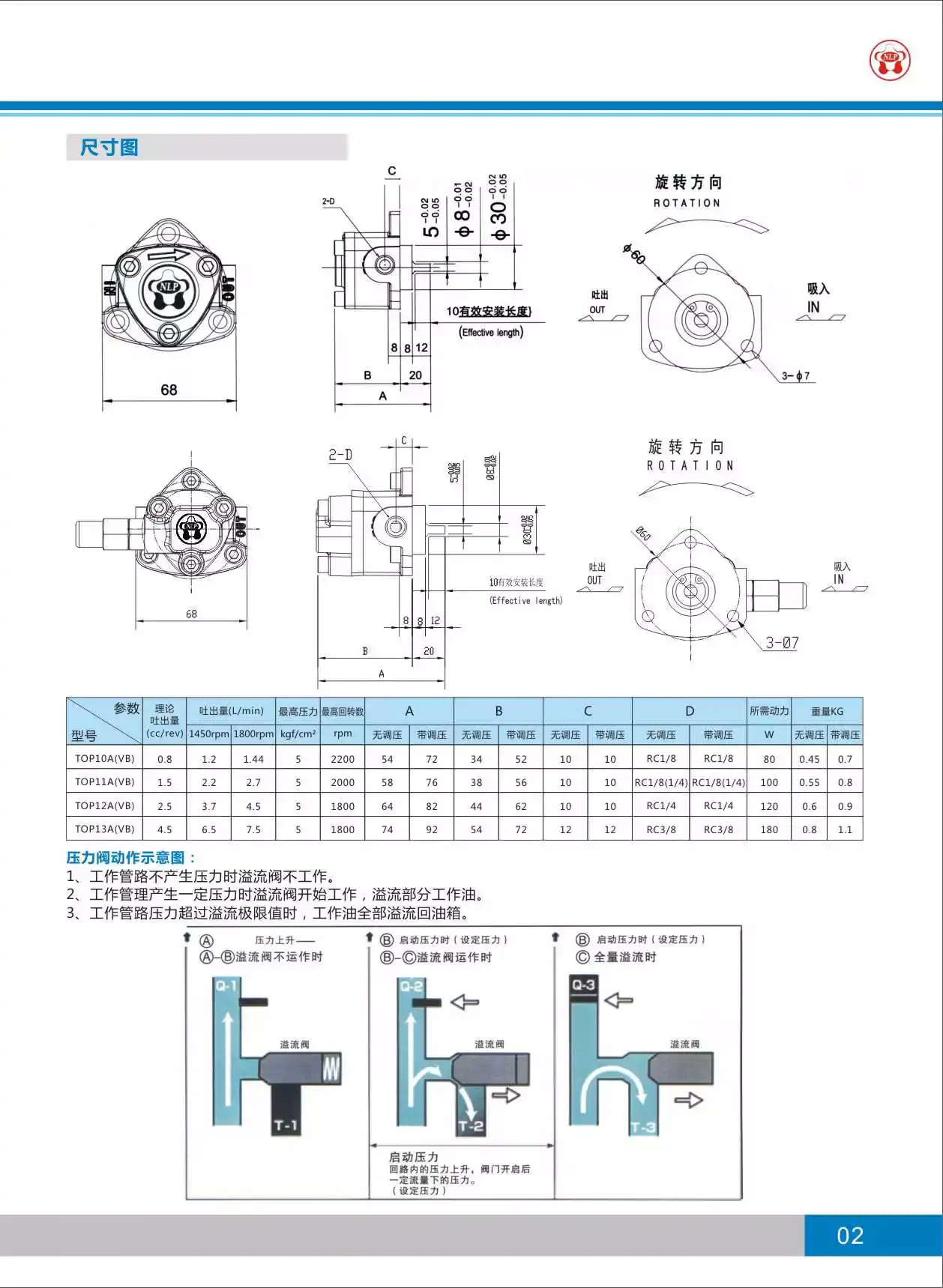

一、TOP 系列摆线润滑油泵

TOP 基础款

TOP-11A

TOP-12A

TOP-13A

TOP-14A

TOP HB-VB 内置溢流阀款

TOP-310HB-VB

TOP-315HB-VB

TOP-320HB-VB

TOP-325HB-VB

TOP-330HB-VB

TOP-340HB-VB

TOP-350HB-VB

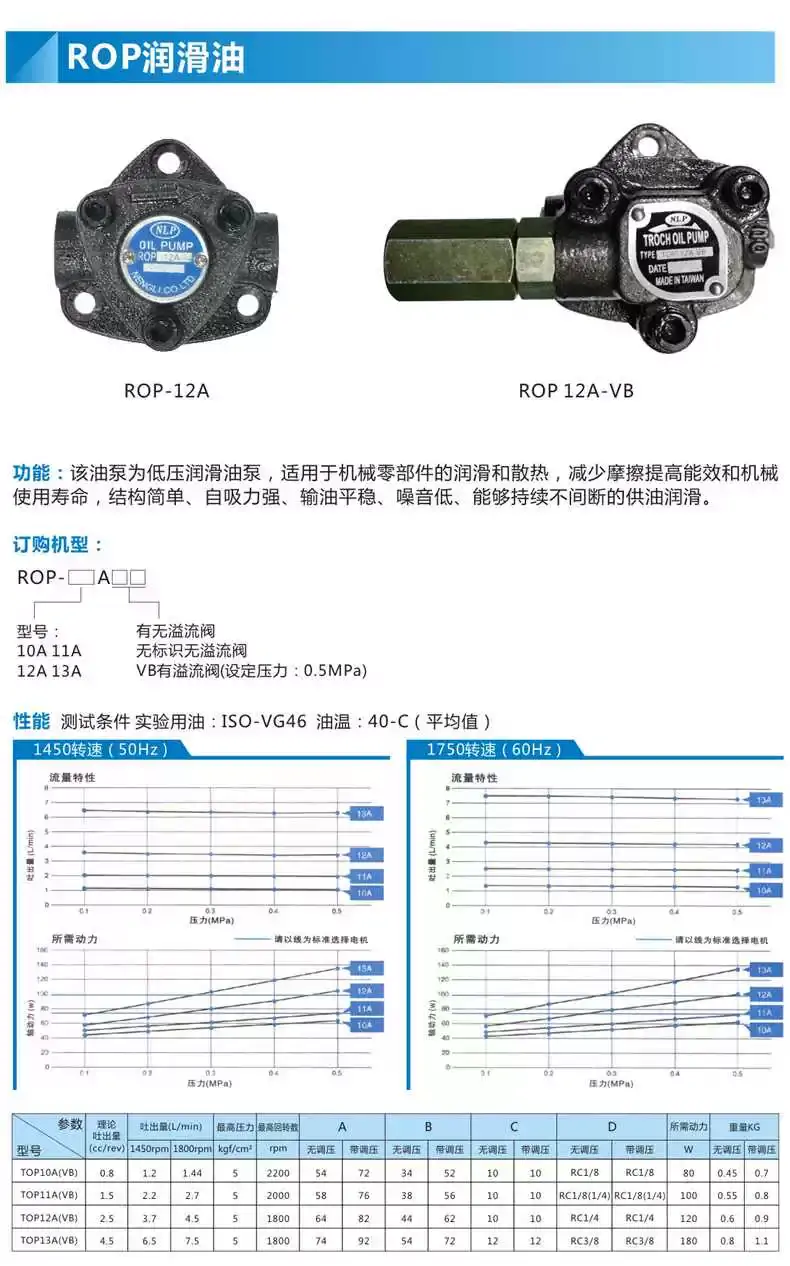

二、ROP 系列三角摆线泵

ROP-11A

ROP-12A

ROP-11A-VB

ROP-12A-VB

CROP-12A

三、TK 系列齿轮润滑泵

TK-3015

TK-3020

TK-3030

TK-3040

四、型号后缀释义

1. VB：泵体集成内置溢流调压阀

2. HB：法兰安装结构

3. CROP：带底座电机一体泵款

4. 数字 310/320 等：代表输出流量规格

成套适配说明：VP-30-FA为工业通用大流量内反馈自动变量叶片泵，属于中低压液压系统主力动力供油元件，依托内反馈压力补偿结构，可自动实现空载大流量快进、负载小流量保压自适应切换。具备流量充足、压力稳定、节能低发热、运行噪音低、连续工况耐用性强等特性，适配中大流量自动化液压站、多油缸同步动作、重型工装进给与夹紧工况。自带内置限压稳压功能，常规工况无需外接主溢流阀，可完美搭配02系列阀组、压力继电器、液压锁、换向阀搭建全自动节能液压系统，全文体例、参数体系、故障维保与站内全系液压元件完全统一。

一、型号逐位完整精准释义（行业通用编码规则）

• VP：系列代号，内反馈压力补偿式变量叶片泵，自适应流量压力调节、节能型液压动力泵，通用中低压工况专用结构
• 30：规格排量代码，公称排量30mL/r，大流量规格，适配多油缸、大行程、快速动作液压系统
• F：安装形式代码，标准法兰卧式安装，电机直连结构，同轴度高、震动小、装配稳固便捷
• A：通用压力档位系列，搭配A1/A2/A3/A4不同弹簧适配全区间中低压工况，通用性极强
• VP-FA全系压力档位精准对照
• A1：0.8～3.5MPa，超低压轻载辅助油路、微压进给工况
• A2：2.0～4.5MPa，常规轻载夹紧、低速进给、低负载设备工况
• A3：4.0～7.0MPa，标准通用中低压、自动化设备主力工况
• A4：6.0～9.0MPa，中压负载、小幅高压保压、中等重载工况
• 默认核心配置：高精度定子转子总成、耐磨合金叶片组、内置压力补偿变量机构、可替换式调压弹簧、一体式法兰安装底座、静音进排油结构、内置自动限压保护模块。大流量专属流道优化设计，供油充足、压力响应迅速，自适应负载变化，空载无溢流损耗，长期连续运行温升低、参数无漂移、故障率低，是中大流量中小型液压站标配节能动力元件。
• 选型红线：本泵为中低压大流量变量叶片泵，最高额定压力7.0MPa（A3标配），严禁长期超压运行；无高压做功能力，禁止用于高压成型、重载冲压工况；必须保障油液洁净与标准过滤精度，颗粒杂质拉伤定子、磨损叶片是核心故障诱因；禁止暴力调压、超转速运行，易造成变量机构卡死、压力流量失调。

二、核心额定技术参数（行业通用标准）

• 泵体类型：内反馈压力补偿变量叶片泵、大流量自适应节能液压动力元件、中低压系统主力供油泵
• 公称排量：30mL/r，大流量规格，适配多油缸同步、大行程快速动作工况
• 标准调压范围（A3标配）：4.0～7.0MPa，全域无级精细微调，覆盖绝大多数通用自动化工况
• 最高连续工作压力：7.0MPa，长期稳压运行无压力衰减、无参数漂移
• 瞬时峰值压力：7.5MPa，具备充足压力冗余，可抵御系统瞬时压力波动冲击
• 标准转速范围：800～1800r/min，适配四级、六级常规工业电机，工况适配性广
• 推荐最优转速：1440r/min，流量、噪音、温升、稳定性综合性能最佳
• 理论输出流量：约36L/min（1440r/min额定工况），满足多工位、大流量液压动作需求
• 容积效率：≥90%，低压工况内泄量小，保压性能优异、流量输出充足
• 整体效率：≥82%，节能效果突出，空载低耗、负载高效输出，持续运行温升低
• 轴端形式：标准平键轴，通用电机直连结构，装配兼容性强
• 安装方式：F型卧式法兰直连安装，同轴度高、运行震动小、拆装便捷
• 油口规格：吸油口G1寸、出油口G3/4寸，大口径通流设计，杜绝吸空、供油限流问题
• 适配液压介质：ISO VG32/VG46抗磨矿物液压油，适配常规工业中低压液压系统
• 标准工作油温：15℃～60℃，极限运行区间-10℃～+70℃
• 推荐过滤精度：≤25μm，有效防护精密泵芯组件，杜绝颗粒磨损、流道堵塞
• 泵体重量：约14.5kg，结构坚固紧凑、抗震耐用、适配长期连续循环工况
• 核心优势：大流量输出充足、快慢速自动切换、内置限压无需溢流阀、节能低发热、压力稳定、抗负载波动能力强，适配多油缸复杂液压系统

三、专属工作原理（VP-30-FA核心逻辑）

1、空载/快进大流量状态

设备空载、油缸快进、多工位同步空行程动作时，系统负载压力偏低，内部调压弹簧预紧力大于油路反馈油压，推动定子维持最大偏心量。泵芯转子旋转输出全额大流量油液，实现设备快速进给、快速复位、多油缸同步动作，大幅提升设备作业效率，空载状态无溢流损耗、发热极低。

2、负载保压小流量状态

设备夹紧、定位、保压、负载加工时，系统压力随负载升高，油路内反馈油压逐步克服调压弹簧预紧力，推动定子自动偏移、减小偏心量。泵体自动切换为小流量保压模式，仅输出补偿系统泄漏的微量油液，无多余溢流能耗，有效降低系统温升，实现保压节能、稳压稳定，杜绝持续溢流升温、压力波动问题。

3、内置超压限位保护状态

系统压力达到档位预设上限压力时，定子偏心量趋近归零，泵体近乎零流量输出，自动锁定系统最高压力。无需外接溢流阀即可实现系统限压保护，有效防止后端阀组、油缸、管路超压憋压损坏，保障整套液压系统运行安全。

4、自适应负载闭环调节逻辑

全程依托油路内反馈油压实时感知负载变化，自动调节定子偏心量与输出流量，动态匹配设备快进、负载、保压全工况需求，无需人工干预。可完美适配单油缸、多油缸同步动作的复杂工况，全程压力稳定、流量自适应、无无效能耗，形成高效节能的自动化供油闭环。

元件核心定位：VP-30-FA=中大流量液压站通用节能变量叶片泵、多油缸同步供油、自动快慢速切换、内置稳压限压核心动力元件

四、VP-FA全系规格流量工况精准对比

五、标准化安装与精准调试步骤

1. 前置工况检查：确认电机转速匹配800～1800r/min区间，优先1440r/min；系统采用ISO VG32/VG46洁净液压油，油箱无杂质、油路通畅、过滤装置完好，杜绝脏油上机磨损泵芯。
2. 法兰同轴安装：泵体法兰贴合电机端盖，精准对位后对角均匀锁紧螺栓，严格控制泵轴与电机轴同轴度误差≤0.05mm，杜绝偏心别劲、运行异响、轴封偏磨漏油。
3. 油路对接校验：区分大口径吸油口、小口径出油口，油管紧固密封无松动、无漏气，防止泵体吸空进气、压力波动、啸叫震动。
4. 初始压力预设：开机前完全逆时针放松调压旋钮，将系统压力调至最低，规避开机瞬时高压冲击，保护后端阀组、油缸等精密元件。
5. 空载排气试运行：多次点动开机，空载连续运行1～3分钟，彻底排出泵体与管路内部空气，直至出油均匀、无气泡、泵体无异响、无抖动。
6. 系统压力标定：根据设备工艺需求，缓慢逐级顺时针升压，精细微调至标准工作压力，严禁一次性暴力调至高压，避免变量机构卡顿损伤。
7. 全工况性能校验：测试设备空程快进、多缸同步动作、负载保压状态，确认快进流量充足、动作顺畅、保压压力稳定、无泄压、无持续溢流升温。
8. 参数锁止验收：调试达标后锁紧调压防松螺母，连续空载+负载循环运行30分钟，泵体无异响、无渗漏、压力流量稳定、温升正常即可投产。

六、高频现场故障排查（VP-30-FA大流量专属）

• 系统压力偏低、压力上不去：调压参数不足、调压弹簧疲劳、泵芯叶片与定子磨损内泄、吸油滤芯堵塞供油不足；整改：重新精准升压标定、更换适配调压弹簧、更换磨损泵芯组件、清理更换滤芯。
• 快进速度慢、流量不足：变量机构卡滞、定子偏心量无法全开、吸油不畅或油路进气、转速不达标；整改：清洗变量活塞与控制油路、紧固吸油管路、校正电机额定转速。
• 保压掉压快、稳压性能差：泵体内泄偏大、密封老化、叶片磨损、后端油路泄漏；整改：更换泵芯磨损配件、更换全套密封件、排查并封堵油路泄漏点。
• 泵体异响啸叫、震动偏大：吸油管路漏气、滤芯堵塞吸空、同轴度偏差、油液粘度过高或油温过低；整改：彻底排气、更换滤芯、重新校正安装同轴度、更换适配油液或预热开机。
• 系统油温升温快、发热严重：压力长期满压溢流、变量机构失效卡死在大流量状态、多缸负载不匹配；整改：下调适配工作压力、修复变量自适应功能、匹配设备实际负载工况。
• 压力波动大、工况运行不稳：油路进气、调压弹簧老化疲劳、变量活塞活动干涩、油液杂质堆积；整改：彻底排空油路空气、更换标准调压弹簧、清洗泵体精密腔体、更换洁净液压油。
• 开机无压力、完全不上压：电机转向错误、吸油口堵塞、泵芯严重磨损、内部油路堵塞；整改：校正电机转向、疏通吸油管路、更换泵芯总成。
• 多缸动作不同步、流量不均：泵体流量输出衰减、油路分流阻力不均、变量机构响应滞后；整改：校验泵体流量性能、规整油路布局、清洗变量控制机构提升响应速度。

七、硬性使用禁忌与标准化维保规范

• 严禁超压运行：标配A3档位最高连续压力7.0MPa，长期超压会导致弹簧失效、定子变形、泵体内泄加剧、快速报废。
• 严禁超转速运行：禁止超过1800r/min极限转速，高速运行会加剧叶片磨损、增大震动噪音、缩短泵体使用寿命。
• 严禁暴力调压、快速猛拧：极易拉伤调节丝杆、卡滞变量机构，造成压力失调、流量紊乱、工况不稳定。
• 严禁油液不洁、过滤失效：颗粒杂质是定子拉伤、叶片磨损、变量机构卡死的首要故障诱因，必须定期换油换滤芯。
• 严禁同轴度偏差过大：偏心安装会造成泵轴偏磨、轴封快速损坏、长期异响震动，大幅缩短设备寿命。
• 严禁吸空漏气运行：油路进气会引发压力波动、气蚀磨损、泵体啸叫，永久损伤泵芯精密配合面。
• 严禁长期满压溢流待机：变量泵不可等同于定量泵持续溢流稳压，会快速升温、加剧磨损、烧毁泵芯组件。
• 严禁高压重载工况混用：本泵为中低压专用，禁止用于高压成型、重载冲压工况，压力不足且易造成泵体过载损坏。
• 标准维保周期规范：每500小时巡检泵体运行噪音、压力流量稳定性、油温温升、油路密封性，更换吸油、回油滤芯，校验系统工作压力，排查吸空、进气、泄漏隐患；每1000小时检测泵体流量输出、内泄量、变量机构灵活性，更换老化密封件，清洗泵体内部腔体与变量控制油路，重新精准标定工作压力；每3000小时更换磨损叶片、疲劳调压弹簧、老化轴承与密封组件，彻底恢复泵体大流量稳定输出、自适应节能稳压的核心性能。
