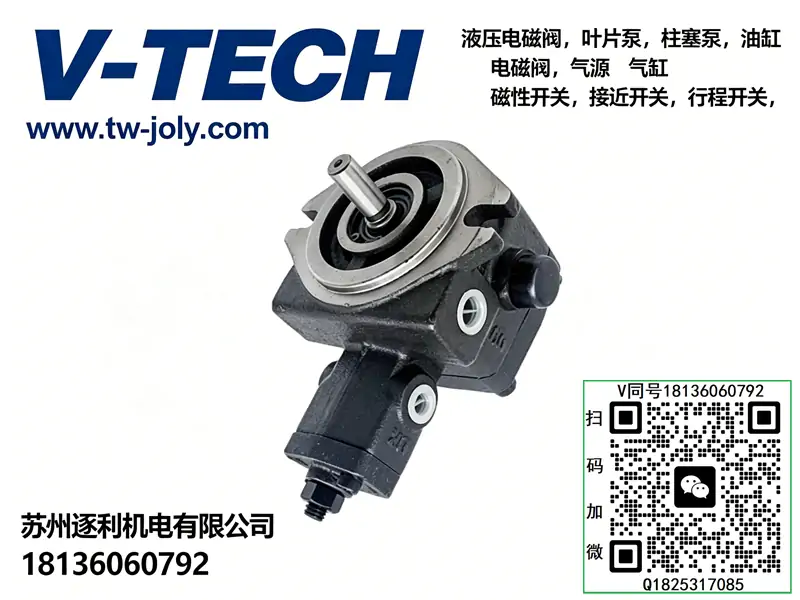

V-TECH VPKC-F30-A3 变量叶片泵 小型橡塑成型机低油温静音液压油泵

主营变量叶片泵、定量叶片泵、液压阀、叠加阀、压力控制阀。

一、VPKC 系列静音变量叶片泵（主力机型）

VPKC-F15 系列

VPKC-F15-A1-02、VPKC-F15-A2-02、VPKC-F15-C0-02-1

VPKC-F20 系列

VPKC-F20-A1-02、VPKC-F20-A2-02、VPKC-F20-A3-02、VPKC-F20-C2-1

VPKC-F30 系列

VPKC-F30-A1-02、VPKC-F30-A2-02、VPKC-F30-A3-02、VPKC-F30-A4-02

VPKC-F30-C2-1、VPKC-F30-C3-1-55、VPKC-F30-C4-1-70

VPKC-F40 系列

VPKC-F40-A1-02、VPKC-F40-A2-02、VPKC-F40-A3-02、VPKC-F40-A4-02

VPKC-F40-C2-1、VPKC-F40-C3-1-55、VPKC-F40-C4-1-70

双联变量泵 VPKCC 系列

VPKCC-F40-23-A4A4-1

二、VPJC 系列低噪音变量泵

VPJC-F20A3-02-1、VPJC-F20A4-01-1

VPJC-F30A3-01、VPJC-F30A4-01-1

VPJC-F40A4-01-1

三、V1F 小型变量叶片泵

V1F-1AM-20、V1F-1AM-30、V1F-1AM-40

四、50T 定量低压叶片泵

50T-07-F-RR-01、50T-12-F-RR-01

50T-26-FR-TSP、50T-36-F-RR-01

五、DSG 电磁换向阀（02/03 通径）

DSG-02（6 通径）

二位单头：DSG-02-2B2-DL-D24、DSG-02-2B2-LW-D24、DSG-02-2D2-DL-A220

三位双头：DSG-02-3C2-DL-D24、DSG-02-3C4-DL-D24、DSG-02-3C60-DL-A220

DSG-03（10 通径）

DSG-03-2B2-D24、DSG-03-3C2-D24、DSG-03-3C4-D24、DSG-03-3C60-D24

线圈规格：D24 (DC24V)、A220 (AC220V)；DL = 带整流指示灯，LW = 标准无灯款

六、板式压力控制阀

1. BG 先导溢流阀：BG-03、BG-06、BG-10（后缀 - 1/-2/-3 区分调压区间）

2. BSG 电磁溢流阀：BSG-03-2B2-D24、BSG-06-2B2-A220

3. RG 减压阀：RG-03、RG-06

4. HT 顺序阀：HT-03、HT-06

七、叠加阀系列（02/03 通径）

1. MRV 叠加溢流阀：MRV-02P、MRV-02A、MRV-03P、MRV-03A

2. MPC 叠加液控单向阀：MPC-02W、MPC-03W

3. MTCV 叠加单向节流阀：MTCV-02W、MTCV-03W

4. MBR 叠加减压阀：MBR-02P、MBR-03P

八、管式流量 / 单向阀

CIT 管式单向阀：CIT-02、CIT-03

TC 单向节流阀：TC-02、TC-03

TV 节流阀：TV-02、TV-03

九、型号后缀释义

1. A1/A2/A3/A4：压力控制档位，恒压 / 两段压力 / 恒功率 / 电磁卸载

2. C0/C2/C3/C4：低压调压规格；55/70：最高压力 55/70kg/cm²

3. F：法兰安装；R/RR：泵旋向

4. DL：电磁阀内置整流指示灯；LW：普通标准款

5. 02=6 通径、03=10 通径；P/A/W 代表叠加阀油路

6. VPKCC：双联变量泵；VPKC/VPJC：单联变量泵

成套适配说明：VPKC-F30-A3为台湾KCL凯嘉法兰安装式中高压恒压变量叶片泵，是VPKC系列主力中排量机型。主打F30标准30cc公称排量、A3专属3.0–5.5MPa中压调节区间、法兰固定式安装、低噪自适应变量、低温升节能、高压耐磨长效运行。专为设备中压保压、快慢速切换、长待机节能工况设计，空载大流量快速进给、负载稳压小流量保压，无持续溢流损耗，压力稳定漂移极小。广泛适配中小型注塑机、自动化成型设备、多工位工装液压站、机床液压系统、中压夹紧稳压回路，是工业中压液压系统通用性极强的节能主力泵源。全文标准化编撰，体例、参数、原理、维保故障体系与站内全系液压泵阀完全统一。

一、型号逐位完整精准释义（KCL原厂标准编码）

• VPKC：凯嘉高压精密恒压变量叶片泵系列，高压强化、精密稳压、负载自适应变量结构
• F：安装形式，法兰固定式安装，适配电机直连、整机固定，同轴度精度高、震动更小
• 30：公称排量规格，30mL/r（30cc/r）标准中排量，适配中小流量液压系统
• A3：压力等级代码，专属3.0～5.5MPa中压调节区间，精准适配常规中压保压、成型、夹紧工况
• VPKC-F30全系压力规格精准对照
• A1：0.5～1.8MPa 低压款，适配轻载工装、辅助液压回路
• A2：1.5～3.5MPa 中低压款，适配通用机床、轻载自动化设备
• A3（本款）：3.0～5.5MPa 标准中压款，工业中压主流通用压力区间，适配绝大多数成型、保压、夹紧工况
• A4：5.0～7.0MPa 中高压款，适配偏高负载、高压夹紧成型工况
• 默认核心配置：高压强化定子转子总成、高耐磨合金叶片、A3专属精密压力反馈变量机构、低噪渐变配流盘、一体式法兰泵体、高压耐油密封总成、防松压力锁紧结构。相比普通低压变量泵，耐压性更强、稳压精度更高、压力区间适配工业标准中压工况，法兰安装结构稳定性更佳，抗震动、抗偏磨，可长期24小时连续量产运行。
• 选型红线：本泵为A3中压专用机型，压力区间固定3.0–5.5MPa，不适合低压微调或7MPa以上高压重载工况；法兰安装必须保证电机同轴度达标，偏心极易磨坏油封与泵芯；对油液洁净度、吸空、干转极度敏感；禁止超压力、超转速长期运行。

二、核心额定技术参数（VPKC-F30-A3原厂标准）

• 泵型结构：法兰固定式、压力反馈式恒压变量叶片泵、负载流量自适应、容积式动力泵
• 公称排量：30mL/r（30cc/r）
• A3标准调压范围：3.0～5.5MPa（全域无级精准可调）
• 额定持久工作压力：5.5MPa
• 最高峰值耐受压力：7.0MPa（短时冲击，禁止长期持续运行）
• 额定转速范围：600～1800r/min，最优稳定工况1000～1450r/min
• 理论输出流量：180L/min@1500r/min，有效工作流量15～160L/min
• 容积效率：≥92%（额定中压工况），长期运行流量衰减极低
• 整体节能效率：≥88%，长待机工况节能效果显著
• 运行噪音：60～66dB，中压工况低噪平稳、无高频啸叫
• 压力稳压精度：负载波动压力误差≤±0.2MPa，保压稳定性优异
• 安装方式：F型法兰固定式，电机直连同轴安装
• 驱动方式：工频电机、变频电机通用适配
• 适配液压介质：ISO VG32/VG46抗磨液压油，量产工况优选VG46
• 标准工作油温：30～65℃，允许区间-10℃～75℃
• 推荐过滤精度：进油≤100μm，压力油路≤25μm，精密保压工况建议10μm
• 核心优势：A3中压精准稳压、法兰安装稳定低震、自适应流量匹配、待机零溢流低温升、耐磨耐用、压力不漂移、适配工业通用中压量产工况、故障率低维保便捷

三、专属工作原理（VPKC-F30-A3核心逻辑）

1、A3中压精准变量稳压原理

VPKC-F30-A3搭载A3型号专属压力弹簧与反馈变量机构，精准匹配3.0–5.5MPa中压工况区间。设备空载、快速进给时，系统压力低于设定值，定子偏心量最大，泵输出满流量，保障设备动作快速高效；设备加压保压、负载达到中压设定区间时，压力反馈机构自动减小定子偏心，泵输出最小维持流量，无无效溢流发热，动态平衡系统压力，杜绝中压工况压力忽高忽低、保压漂移问题，适配精密中压成型与夹紧工艺。

2、法兰式稳定运行机制

采用F型法兰一体式安装结构，泵体与电机同轴对接精度高，相比支架式安装，可彻底规避长期运行偏心震动、主轴偏磨、油封渗漏等问题。泵体受力均匀、运转平稳，大幅降低叶片与配流盘磨损速度，提升泵体整体使用寿命，适配设备24小时连续量产运行。

4、低噪节能自适应原理

依托渐变容腔配流结构，吸排油平缓无压力冲击，中压工况无液压啸叫、震动极小。同时根据负载实时自适应流量输出，区别于定量泵持续溢流耗能，长待机、频繁保压工况下油温极低、能耗大幅降低，有效延缓油液老化、密封件磨损，降低整机维保成本。

5、内置独立调压机制

泵体自带高精度无级调压旋钮，无需外置主溢流阀即可完成系统中压稳压，简化液压站阀组结构，减少管路渗漏点。调压线性度好、锁紧防松不漂移，长期批量生产工艺压力一致性高。

泵件核心定位：VPKC-F30-A3=30cc法兰安装、3.0–5.5MPa中压精准稳压、自适应节能变量叶片泵，是工业通用中压液压系统成型、保压、夹紧的标配主力泵源。

四、VPKC-F30各压力机型工况精准对比

五、标准化安装与精准调试步骤

1. 法兰同轴度校验：法兰对接电机端面平整无变形，泵轴与电机轴同轴度误差≤0.05mm，预留热膨胀间隙，杜绝偏心震动、主轴偏磨、油封漏油。
2. 管路匹配安装：严格区分吸油口、压油口，吸油管全程密封无漏气，吸油滤芯通畅无堵塞，禁止细管限流导致吸空、气蚀异响。
3. 开机前置排气：油箱与泵体加满洁净VG46液压油，手动盘泵彻底排空内部空气，严禁干转、空转启动，防止叶片瞬间拉伤报废。
4. 初始压力归零：开机前逆时针完全松开调压旋钮，保证初始低压空载，规避开机瞬间压力冲击损坏元件。
5. 空载试运行：空载运行5～10分钟，观察泵体无异响、无震动、压力归零稳定、无异常温升。
6. 中压逐级标定：结合A3压力区间，缓慢顺时针调节调压旋钮，逐级升压至设备工艺3.0–5.5MPa额定区间，微调至压力稳定后锁紧防松螺母。
7. 工况性能校验：测试设备快速进给、中压加压、保压全流程，确认动作流畅、压力无漂移、保压不掉压、无憋压发热。
8. 满载稳定性复检：连续满载循环运行30分钟，压力、流量、噪音、温升均正常，无渗漏无波动，调试合格投入量产。

六、高频现场故障排查（VPKC-F30-A3专属）

• 中压压力调不上、上限偏低：A3调压弹簧疲劳、变量机构卡滞、泵芯叶片磨损内泄增大；清洗变量反馈机构，更换A3专用调压弹簧与磨损泵芯，重新标定中压区间。
• 3–5MPa区间压力波动大、保压漂移：系统进气、吸油管路漏气、配流盘轻微磨损、阻尼失效；全域彻底排气，紧固吸油管路，检修泵芯配流组件。
• 设备快进速度偏慢、流量不足：吸油滤芯堵塞、油温过高粘度衰减、变量偏心行程不足、内部间隙偏大；更换滤芯与洁净液压油，检修变量机构行程。
• 中压工况异响、气蚀噪音：吸空进气、滤芯堵塞、叶片轻微卡滞、法兰安装偏心；排查漏气点、更换滤芯、校正法兰同轴度、清洗叶片总成。
• 油温快速升高、待机发热：变量机构卡滞持续溢流、压力调至区间上限过载、油液劣化；下调压力至标准A3区间，修复变量自适应功能，更换液压油。
• 法兰端轴头漏油、泵体渗油：主轴油封老化、法兰安装偏心磨损油封、泵盖螺栓力矩不均；更换高压专用油封，校正同轴度，均匀复紧固定螺栓。
• 中压保压掉压、稳压失效：泵芯磨损间隙超标、高压密封老化、变量阀密封不严；拆解检测泵芯磨损状态，更换密封件，磨损严重更换泵芯总成。

七、硬性使用禁忌与标准化维保规范

• 严禁超A3压力区间使用：禁止长期超5.5MPa额定压力运行，短时峰值不得超7.0MPa，超压会快速磨损叶片、损毁A3专属变量弹簧，导致稳压失效。
• 严禁干转、空转、无油启动：精密叶片与配流盘无油润滑瞬间干磨，直接拉伤泵芯、造成不可逆损坏。
• 严禁法兰偏心安装：同轴度不达标会引发持续震动、偏磨油封、异响漏油，大幅缩短泵体使用寿命。
• 严禁吸油漏气、滤芯堵塞：进气引发气蚀、压力抖动、内部点蚀，是中压工况不稳的核心诱因。
• 严禁脏油、劣化油液工况：精密变量间隙对杂质极度敏感，易造成变量卡滞、压力漂移、流量衰减。
• 严禁超1800r/min超速运行：超速加剧叶片与配流盘磨损，引发噪音增大、效率下降、压力不稳。
• 严禁暴力调压、死拧旋钮：极易变形A3调压弹簧、卡滞变量机构，造成中压区间调节失效、压力失控。
• 严禁冷机满压调试：低温油液粘稠，变量机构响应滞后，调试参数不准，油温升高后压力会大幅漂移。
• 标准维保周期：每500小时检查法兰安装紧固度、吸油管路密封性、滤芯状态、泵体噪音温升、中压稳压稳定性；每1000小时更换液压油与精密滤芯，校验3.0–5.5MPa压力调节精度与流量输出；每3000小时拆解检查叶片、配流盘、A3调压弹簧、油封磨损状态，更换全套密封易损件，重新标定中压工作区间，恢复原厂精准稳压、节能自适应、平稳低噪的核心泵送性能。
