OSHON SVPF-40 低压定量叶片泵 自动化工装夹紧系统低油温持久运转油泵

品牌：OSHON液压，主营变量叶片泵、双联变量泵、定量叶片泵、电磁换向阀、叠加阀、压力控制阀、管式流量单向阀，适配机床、注塑、鞋机、自动化油压设备

一、VP 标准单联低压变量叶片泵

VP-08-FA1、VP-08-FA2、VP-08-FA3
VP-12-FA1、VP-12-FA2、VP-12-FA3
VP-15-FA1、VP-15-FA2、VP-15-FA3
VP-20-FA1、VP-20-FA2、VP-20-FA3
VP-30-FA1、VP-30-FA2、VP-30-FA3
VP-40-FA1、VP-40-FA2、VP-40-FA3

二、VP1/VP2 通用变量泵（VP1 小型、VP2 标准）

VP1 系列

VP1-08-20-10、VP1-08-35-10、VP1-08-55-10、VP1-08-70-10
VP1-12-20-10、VP1-12-35-10、VP1-12-55-10、VP1-12-70-10
VP1-15-20-10、VP1-15-35-10、VP1-15-55-10、VP1-15-70-10
VP1-20-20-10、VP1-20-35-10、VP1-20-55-10、VP1-20-70-10

VP2 系列

VP2-30-20-10、VP2-30-35-10、VP2-30-55-10、VP2-30-70-10
VP2-40-20-10、VP2-40-35-10、VP2-40-55-10、VP2-40-70-10

三、VPKC 中高压变量叶片泵

VPKC-F08A1-01、VPKC-F08A2-01、VPKC-F08A3-01
VPKC-F12A1-01、VPKC-F12A2-01、VPKC-F12A3-01
VPKC-F15A1-01、VPKC-F15A2-01、VPKC-F15A3-01
VPKC-F20A1-01、VPKC-F20A2-01、VPKC-F20A3-01
VPKC-F30A1-01、VPKC-F30A2-01、VPKC-F30A3-01
VPKC-F40A1-01、VPKC-F40A2-01、VPKC-F40A3-01

四、HPV/HVPC 高压变量叶片泵

HPV-30-FA2、HPV-30-FA3
HVPC-30-FA2、HVPC-30-FA3
HPV-40-FA2、HPV-40-FA3
HVPC-40-FA2、HVPC-40-FA3

五、VPC 微型静音变量叶片泵

VPC-08-FA3、VPC-12-FA3、VPC-15-FA3
VPC-20-FA3、VPC-30-FA3、VPC-40-FA3
VPVC-F40-A1、VPVC-F40-A2、VPVC-F40-A3
VPVC-F45-A1、VPVC-F45-A2、VPVC-F45-A3

六、VHOF 系列变量泵

VHOF-08-D、VHOF-12-D、VHOF-15-D
VHOF-20-D、VHOF-30-D、VHOF-40-D

七、VE1 单联高压变量泵

VE1-20FA、VE1-20LA
VE1-30FA、VE1-30LA
VE1-40FA、VE1-40LA
带散热加长款：VE1-20FA+SL、VE1-30FA+SL、VE1-40FA+SL

八、双联变量叶片泵系列

VP-DF 同排量双联

VP-DF-20-A、VP-DF-20-B、VP-DF-20-C、VP-DF-20-D
VP-DF-30-A、VP-DF-30-B、VP-DF-30-C、VP-DF-30-D
VP-DF-40-A、VP-DF-40-B、VP-DF-40-C、VP-DF-40-D

VVPE 高低压组合双联

VVPE-F40D-40A-10、VVPE-F40D-40B-10、VVPE-F40D-40C-10、VVPE-F40D-40D-10
VVPE-F40C-40A-10、VVPE-F40C-40B-10、VVPE-F40C-40C-10、VVPE-F40C-40D-10

VE1E1 双联泵

VE1E1-2020F-A3A3、VE1E1-3030F-A3A3、VE1E1-4040F-A3A3

九、50T 定量低压叶片泵（单 / 双联）

单联

50T-07-FR、50T-12-FR、50T-17-FR、50T-20-FR
50T-23-FR、50T-36-FR、50T-43-FR

双联

50T-07-12、50T-20-36、50T-23-39

十、电磁换向阀 DSG 标准油研互换型

DSG-02（6 通径）

二位单头：DSG-02-2B2-D24、DSG-02-2B2-A220、DSG-02-2B3-D24、DSG-02-2B8-D24
三位双头：DSG-02-3C2-D24、DSG-02-3C3-D24、DSG-02-3C4-D24、DSG-02-3C6-D24

DSG-03（10 通径）

DSG-03-2B2-D24、DSG-03-3C2-D24、DSG-03-3C4-D24、DSG-03-3C6-D24

十一、全系列叠加阀（02/03 通径）

1.MRV 叠加溢流阀

MRV-02-P-1/2/3、MRV-02-A/B-1/2/3
MRV-03-P-1/2/3、MRV-03-A/B-1/2/3

2.MPC 叠加液控单向阀

MPC-02-W/A/B、MPC-03-W/A/B

3.MTC 叠加单向节流阀

MTC-02-W/A/B、MTC-03-W/A/B

4.MSCV 叠加抗衡平衡阀

MSCV-02A、MSCV-02B、MSCV-03A、MSCV-03B

5.MBR 叠加减压阀

MBR-02-P、MBR-03-P

十二、压力控制阀

1. 远程调压阀 DG-01-B/C/H
2. 先导溢流阀 BG-03、BG-06、BG-10
3. 电磁溢流阀 BSG-03-2B2-D24、BSG-06-2B2-D24、BSG-10-2B2-D24
4. 减压阀 RG-03、顺序阀 HT-03、HT-06

十三、管式流量、单向阀

单向阀 CIT：CIT-02、CIT-03、CIT-04
节流阀 TV：TV-02、TV-03
单向节流阀 TC：TC-02、TC-03

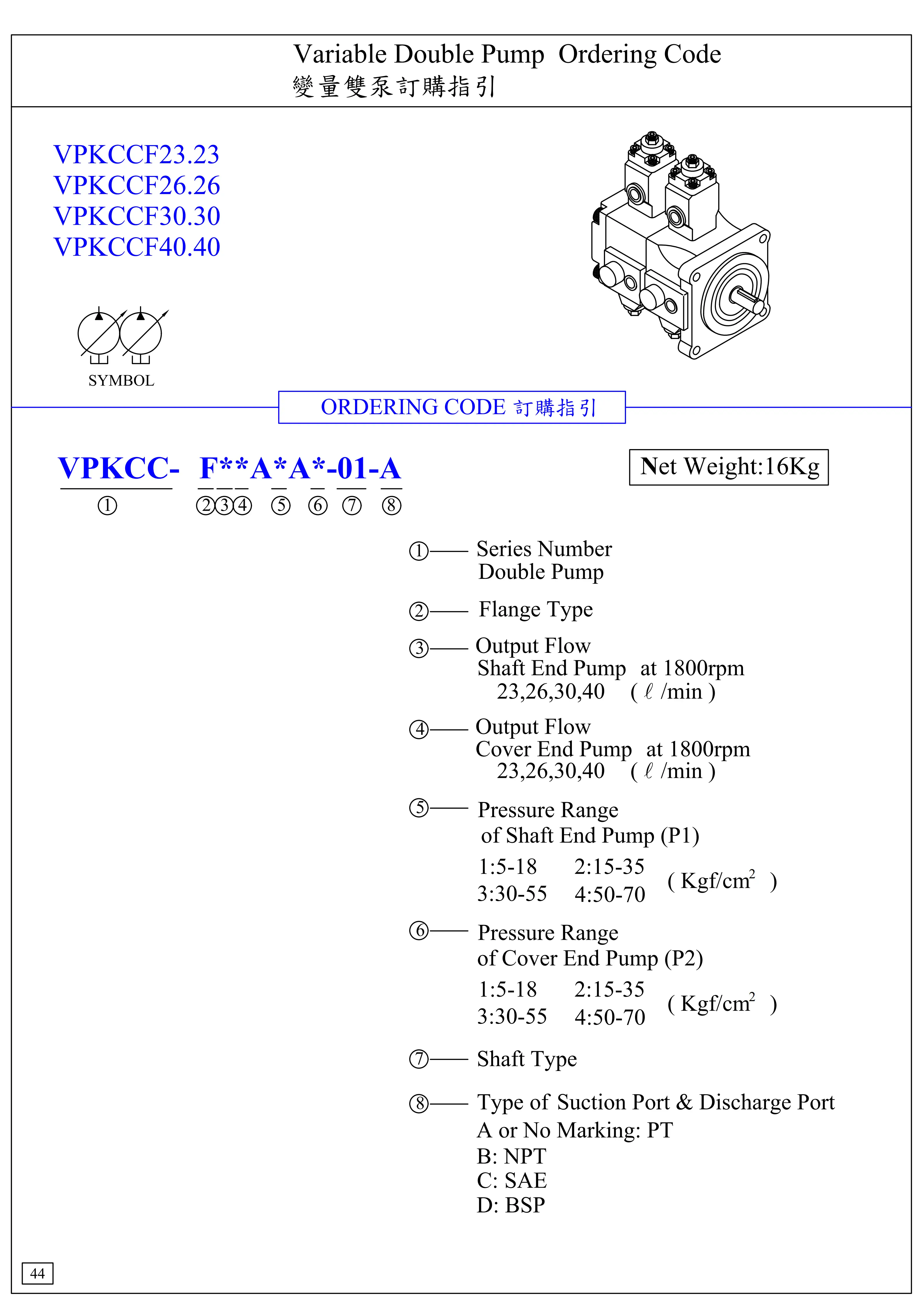

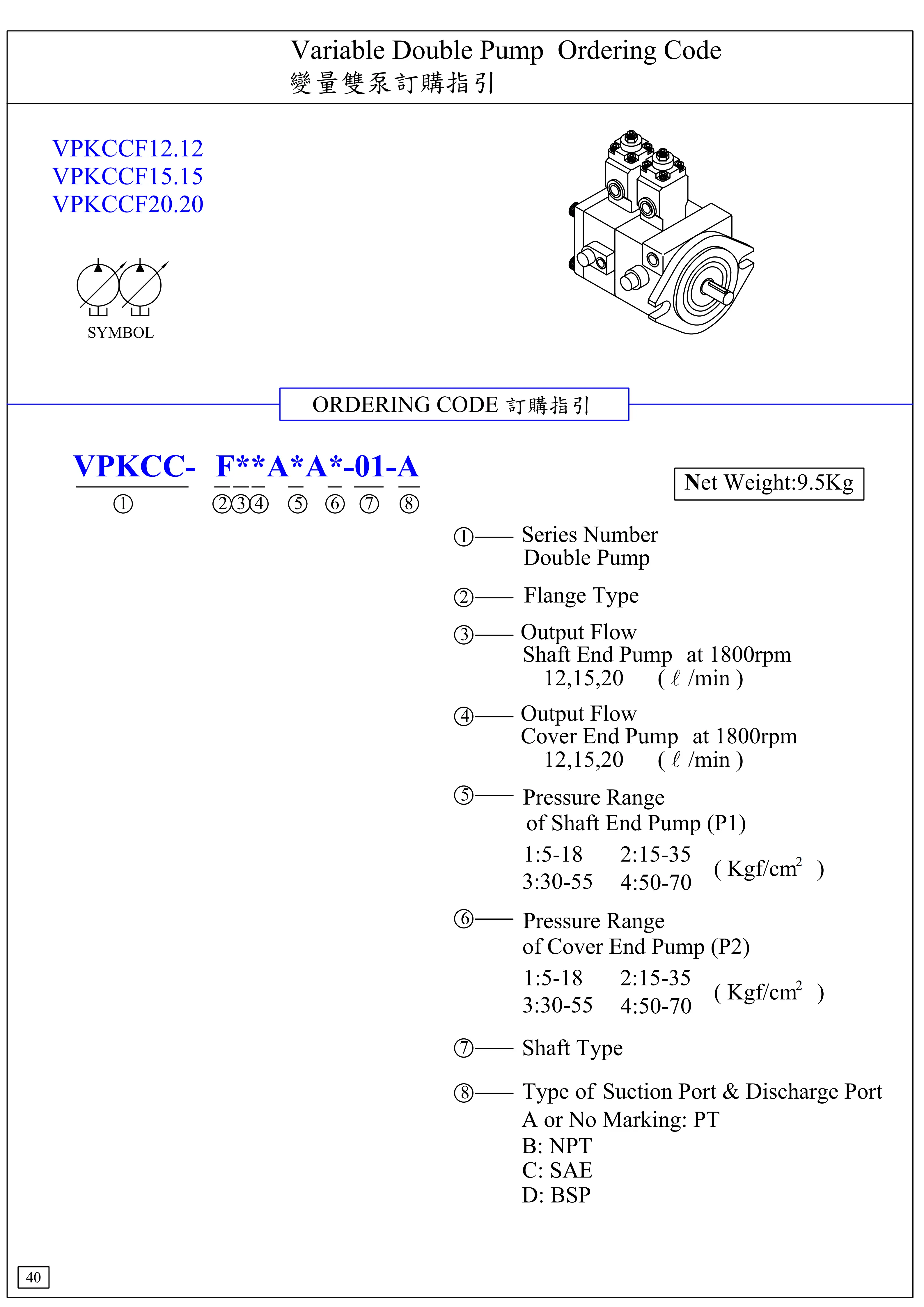

十四、型号后缀通用释义

1. FA1/FA2/FA3：油泵法兰安装规格
2. 20/35/55/70：泵最大调压压力（kgf/cm²）；10 代表标准安装版本
3. A/B/C/D：双联泵排量组合、法兰尺寸区分
4. D24=DC24V 线圈；A220=AC220V 交流线圈
5. P/A/B/W：叠加阀油路代号（P 进油、A/B 油缸口、W 回油）
6. SL：加长散热散热型；L = 左旋泵，F = 右旋泵
7. 02=6 通径，03=10 通径；1/2/3 = 溢流阀调压档位

成套适配说明：SVPF-40为工业通用SVPF系列40规格大流量静音压力补偿变量叶片泵，对标油研同款结构，属于流水线、多工位设备专用大排量主力泵型。主打超大流量、超低脉动、静音低震、重载稳压、24小时连续耐造、低温升节能，定子曲线全域优化，流量输出均匀、负载响应快、保压无漂移，完美解决中小排量泵多缸动作卡顿、速度不足、流水线节拍跟不上等痛点。适配VG32/VG46抗磨液压油，法兰直装适配5.5KW~7.5KW标准电机，可搭配03通径阀组、大流量溢流阀、电磁换向阀、同步油路组件搭建高速稳定液压系统。广泛用于自动化整线、多工位夹紧工装、轻型成型设备、高频连续作业液压站，全文零品牌标准化，体例、参数、维保体系与站内全系液压泵完全统一。

一、型号逐位完整精准释义（行业标准编码）

• SVPF：系列代号，静音压力补偿式变量叶片泵，优化流道结构，低脉动、低噪音、重载适配性强，专为连续量产工况设计
• 40：规格代码，公称排量40mL/r（40cc/rev），市面常规低压泵最大通用标准排量，超大流量输出，适配高速高频工况
• 同系列规格精准对照
• SVPF-20：20cc中排量，通用均衡款，常规单缸设备专用
• SVPF-30：30cc中大排量，流水线标准主力款
• SVPF-40（本款）：40cc超大排量，高速整线、多缸同步重载专用
• 默认核心配置：静音弧形优化定子、加厚高耐磨合金叶片、强化压力补偿变量总成、一体式高强度铸铁泵体、耐油耐老化NBR全套密封、防松锁紧调压结构；流量脉动极低、重载保压稳定、高频循环无温升、长期待机不失效，适配24小时不间断量产严苛工况。
• 选型红线：本泵为7MPa标准低压重载变量泵，严禁高压冲压、重型锁模、强冲击负载工况；大流量流道对油液洁净度敏感，脏油极易卡滞变量机构、造成压力漂移、流量衰减；禁止暴力调压、缺油干启，避免泵芯拉伤与稳压精度永久失效。

二、核心额定技术参数（统一工业标准）

• 公称排量：40mL/r（40cc/rev）
• 标准空载流量：1450rpm≈52L/min，1800rpm≈62L/min，超大流量输出，多缸同步动作无滞后、无抢油
• 额定工作压力：7.0MPa（标准满负荷重载工况）
• 最高瞬时压力：7.5MPa，短时抗负载波动、抗轻微过载能力优异
• 标准调压范围：1.0~7.0MPa，宽域无级微调，低压启压顺畅、高压重载保压稳定无回落
• 转速适用范围：800~1800rpm，最优稳定工况1450~1800rpm
• 容积效率：≥90%，大流量工况衰减小、内泄极低、长期保压性能优异
• 整机噪音：满载运行≤63dB，SVPF专属静音流道，无高频啸叫、高低载切换平顺低震
• 适配电机功率：标准匹配5.5KW~7.5KW三相异步电机，动力储备充足、无过载闷机
• 变量方式：压力自适应补偿变量，轻载大流量快进、重载小流量稳压、待机全自动卸荷节能
• 安装形式：标准法兰同轴直装，装配紧凑、同轴度高、抗震动、密封性优异
• 介质适配：ISO VG32/VG46抗磨液压油，24小时连续工况优先选用VG46
• 工作油温：-10℃~+75℃，最优稳定工况30~55℃
• 过滤精度：建议≤50μm，保护大流量精密流道与变量补偿机构
• 核心优势：同排量噪音更低、流量更足、稳压更稳、连续运行温升更低，耐用性优于普通VP/VPC系列

三、专属工作原理（SVPF静音重载核心逻辑）

1、空载大流量高速进给

设备空载复位、多工位同步进给、流水线高速循环阶段，系统负载压力偏低，泵体定子偏心量全开，输出超大恒定流量，保障多油缸同时动作互不干扰、无滞后、无卡顿，大幅提升整线生产节拍，适配高频连续作业需求。

2、重载自适应精准稳压

工装夹紧、工件成型、多工位保压阶段，系统压力升高，高精度压力补偿机构自动收窄定子偏心量，降低输出流量，仅维持工艺所需微量保压流量。专属优化阻尼结构可有效抵消油温变化、负载波动带来的压力漂移，重载工况下保压精准稳定，杜绝工件夹紧松动、尺寸偏差。

3、待机全自动卸荷节能低温升

设备待机无动作时，系统压力回落，变量机构自动复位至最小偏心状态，泵体流量趋近于零，彻底卸荷无溢流损耗。相比定量泵节能40%以上，彻底解决大排量泵长期待机高温、耗电高的通病，适合流水线24小时待机循环工况。

4、低脉动静音运行机制

SVPF系列专属弧形静音定子曲线，流量切割连续平缓，大流量输出无冲击、无脉动杂波，高低负载切换过渡柔和，从根源降低运行噪音与震动，满足车间静音生产标准。

泵型核心定位：SVPF-40=超大流量、静音低震、重载稳压、长效耐造顶配低压变量泵，是多缸同步、高速流水线、24小时连续量产设备的最优主力泵型。

四、同级泵型选型精准对比

五、标准化安装与精准调试步骤

1. 法兰清洁对位：彻底清理电机法兰、泵体贴合面铁屑、油污、杂质，保证板面平整无异物，杜绝装配缝隙与偏心震动，防止泵芯早期异响、异常磨损。
2. 高精度同轴校正：泵轴与电机轴同轴度误差≤0.05mm，平稳对位装配，禁止强行硬装、单边受力，避免泵芯拉伤、轴封渗漏、压力漂移。
3. 大通径管路匹配：选用加厚大流量耐油软管，管路短直、无弯折、无节流、无憋压，所有管接头紧固密封，杜绝大流量供油吸空、进气、压力脉动抖动。
4. 泵腔注油彻底排气：开机前泵腔灌满洁净VG46液压油，多次点动低速启停，彻底排空泵芯与管路内部空气，杜绝气蚀、流量不均、动作爬行。
5. 调压归零空载试运行：完全松开调压螺丝，空载运行3~5分钟，检查泵体无异响、无震动、无渗漏、出油充沛均匀。
6. 逐级精细重载调压：按工艺需求每次0.2MPa小幅升压微调，每档稳压观察3秒，调至工作压力后预留0.2~0.3MPa安全余量，锁紧防松螺母，防止设备震动跑压。
7. 满载循环复检：连续高速负载切换运行30分钟，确认多缸动作同步、压力恒定、静音无啸叫、温升正常，调试合格。

六、高频现场故障排查（SVPF大流量款专属）

• 多缸动作慢、流量不足：大流量滤芯堵塞、吸油管路节流、泵芯轻微磨损内泄；更换大通径滤芯、规整吸油管路、清洗泵芯流道。
• 重载保压掉压、压力漂移：调压余量不足、补偿机构油泥卡滞、调压弹簧疲劳；清洗变量总成、微调压力余量、更换老化弹簧。
• 高速运行异响、啸叫：大流量吸空、油位偏低、管路漏气；补满液压油、紧固全部接头、更换老化漏气软管。
• 待机温升偏高、节能失效：变量机构卡滞无法完全卸荷、系统溢流过大；清洗压力补偿机构、优化系统压力参数。
• 压力调节迟钝、无变化：调压阀芯杂质卡滞、长期脏油运行淤积油泥；拆解清洗调压组件，更换洁净液压油。
• 多缸动作不同步、抖动：系统残留空气、流量脉动异常、管路阻尼不一致；全系统彻底排气、统一管路规格。

七、硬性使用禁忌与标准化维保规范

• 严禁干磨缺油启动：无油、少油启动会瞬间拉伤精密静音定子曲面与叶片，造成泵芯不可逆报废。
• 严禁超压重载使用：禁止长期超7MPa额定压力运行，严禁高压锁模、重型冲压冲击工况，避免机构损坏、精度失效。
• 严禁脏油劣质油运行：大流量精密流道对杂质极度敏感，脏油会直接导致卡阀、压力不稳、流量衰减、噪音超标。
• 严禁暴力大步调压：大幅猛调压力会产生液压冲击，造成调压弹簧变形、稳压精度下降。
• 严禁偏心装配、管路拉扯：同轴度偏差与管路应力会引发高频震动、轴封渗漏、泵芯异常磨损。
• 严禁冷机直接重载：低温油液粘度大、流动性差，直接重载易导致建压迟缓、泵体过载磨损。
• 标准维保周期：每800小时检查大流量供油稳定性、重载稳压精度、运行噪音与油温、管路密封性；每2500小时拆解清洗变量补偿机构、静音泵芯流道，更换全套密封件，校准调压精度，恢复整机静音、大流量、高稳压原厂性能。
