JUST叶片泵VP-20F-A3液压油泵/设备配件50T-07-FR/50T-14-FR

一、JUST油泵电机 全系列

1）标准三相油泵电机（卧式 J / 立式 X，4 极 1450rpm）

- 0.75KW（1HP）

- JUST-1HP-4P-3-J（卧式）

- JUST-1HP-4P-3-X（立式）

- AEEF-0.75KW-4P（老型号）

- 1.5KW（2HP）

- JUST-2HP-4P-3-J

- JUST-2HP-4P-3-X

- AEEF-1.5KW-4P

- 2.2KW（3HP）

- JUST-3HP-4P-3-J

- JUST-3HP-4P-3-X

- AEEF-2.2KW-4P

- 3.7KW（5HP）

- JUST-5HP-4P-3-J

- JUST-5HP-4P-3-X

- 5.5KW（7.5HP）

- JUST-7.5HP-4P-3-J

- JUST-7.5HP-4P-3-X

- 7.5KW（10HP）

- JUST-10HP-4P-3-J

- JUST-10HP-4P-3-X

- 11KW（15HP）

- JUST-15HP-4P-3-J

- JUST-15HP-4P-3-X

- 15KW（20HP）

- JUST-20HP-4P-3-J

- JUST-20HP-4P-3-X

2）内轴式油泵电机（MPS 系列，直接插泵）

- MPS-1HP-4P-3-J（0.75KW 卧式）

- MPS-2HP-4P-3-J（1.5KW）

- MPS-3HP-4P-3-J（2.2KW）

- MPS-5HP-4P-3-J（3.7KW）

- MPS-7.5HP-4P-3-J（5.5KW）

- MPS-10HP-4P-3-J（7.5KW）

- MPS-15HP-4P-3-J（11KW）

- MPS-20HP-4P-3-J（15KW）

后缀：X = 立式、V = 铸铁、W = 铁壳

3）长嘴型油泵电机（ML 系列，配钟罩）

- ML-1HP-4P-3-J（0.75KW）

- ML-2HP-4P-3-J（1.5KW）

- ML-3HP-4P-3-J（2.2KW）

- ML-5HP-4P-3-J（3.7KW）

- ML-7.5HP-4P-3-J（5.5KW）

- ML-10HP-4P-3-J（7.5KW）

- ML-15HP-4P-3-J（11KW）

- ML-20HP-4P-3-J（15KW）

4）电压 / 极数 / 安装

- 电压：220V/380V 50Hz（标准）；415V/440V 60Hz（定制）

- 极数：4P（1450rpm 标配）、6P（960rpm）、2P（2850rpm）

- 安装：J = 卧式、X = 立式；外壳：V = 铸铁、W = 铁壳

---

二、油泵 全系列

1）变量叶片泵（VP / HVP 系列）

VP 系列（低压）

- VP-12-FA3

- VP-15-FA3

- VP-20-FA3

- VP-30-FA3

- VP-40-FA3

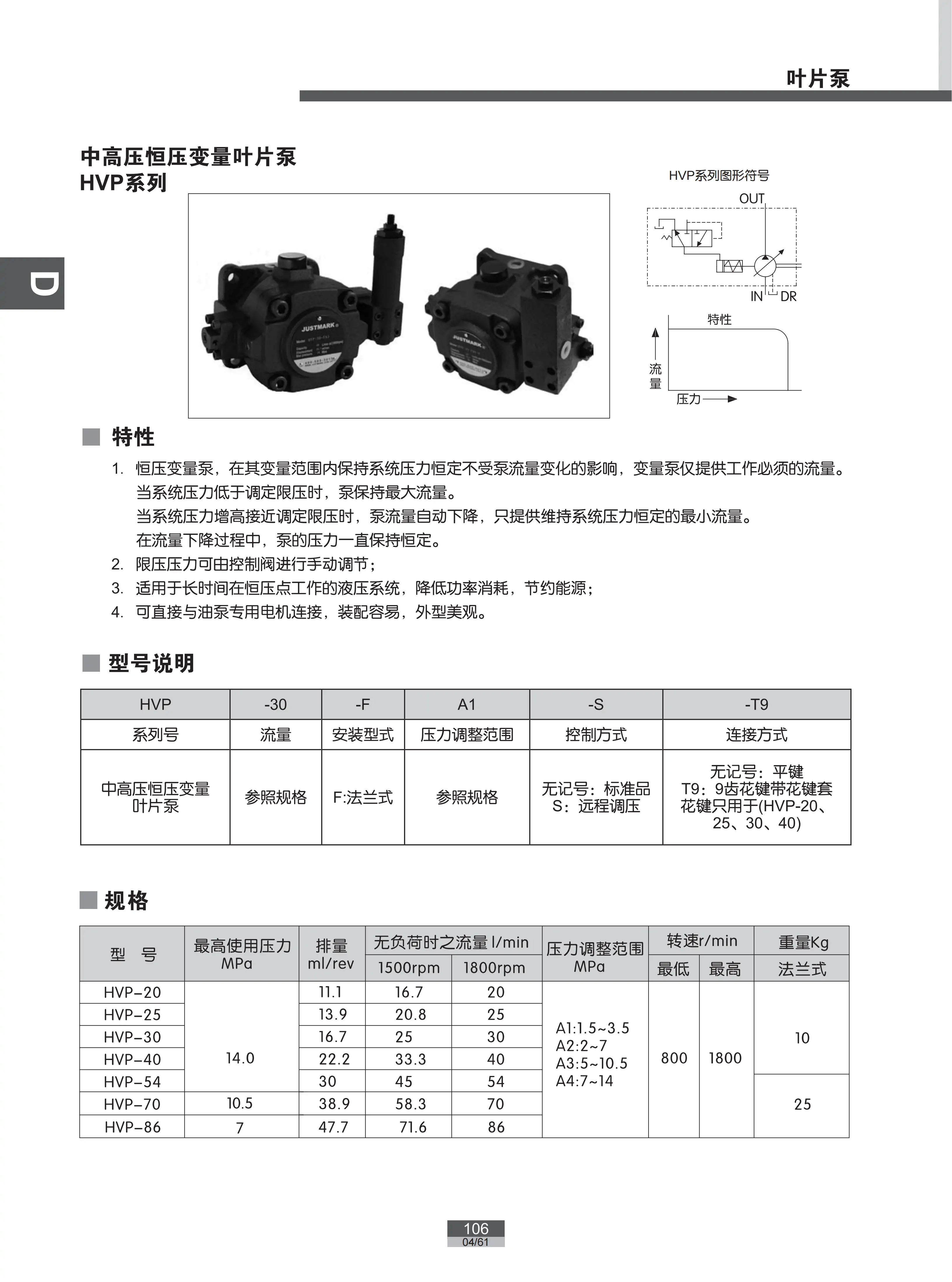

HVP 系列（中高压）

- HVP-30-FA2

- HVP-40-FA2

- HVP-40-FA3

- HVP-54-FA3

2）柱塞泵（P 系列 / V 系列 / PV 系列）

P 系列（变量柱塞泵）

- P16-A0-F-R-01

- P22-A0-F-R-01

- P36-A0-F-R-01

V 系列（轴向柱塞泵）

- V15A3R10

- V18A3R10

- V23A3R10

- V38A3R10

PV 系列（高压柱塞泵）

- PV023-A1RM1AON、PV023-A2RM1AON、PV023-A3RM1AON、PV023-A4RM1AON

- PV023-A1LM1AON、PV023-A2LM1AON、PV023-A3LM1AON、PV023-A4LM1AON

- PV032-A1RM1AON、PV032-A2RM1AON、PV032-A3RM1AON、PV032-A4RM1AON

- PV032-A1LM1AON、PV032-A2LM1AON、PV032-A3LM1AON、PV032-A4LM1AON

3）齿轮泵（常用）

- EG-PA-F/R（微型齿轮泵）

- EGB-10/16/20/25（高压齿轮泵）

---

三、电磁换向阀 全系列

1）D5/D4-02 系列（6 通径，最大 60L/min）

单头（2 位）

- D5-02-2B2-D2 / A2

- D5-02-2B3B-D2 / A2

- D5-02-2D2-D2 / A2

双头（3 位）

- D5-02-3C2-D2 / A2

- D5-02-3C3-D2 / A2

- D5-02-3C4-D2 / A2

- D5-02-3C5-D2 / A2

- D5-02-3C6-D2 / A2

- D5-02-3C7-D2 / A2

- D5-02-3C8-D2 / A2

- D5-02-3C9-D2 / A2

2）D5/D4-03 系列（10 通径，最大 100L/min）

单头

- D5-03-2B2-D2 / A25

- D5-03-2D2-D2 / A25

双头

- D5-03-3C2-D2 / A25

- D5-03-3C3-D2 / A25

- D5-03-3C4-D2 / A25

- D5-03-3C5-D2 / A25

- D5-03-3C6-D2 / A25

- D5-03-3C7-D2 / A25

- D5-03-3C8-D2 / A25

3）大流量系列

- D5-04 / D5-06 / D5-10（16/25/32 通径）

- WGE-02 / WGE-03（高压型，31.5MPa）

- WGEH-04/06/10（电液换向阀）

4）叠加阀（常用）

- MPC-02/03（叠加式单向阀）

- MRV-02/03（叠加式溢流阀）

- MBR-02/03（叠加式减压阀）

- MFC-02/03（叠加式节流阀）

成套适配说明：完美匹配VP-20、HPV-30变量叶片泵、DSG-02-2B2-DL换向阀、1HP/2HP油压电机，是台湾康百世同款通用管式溢流阀，液压站标配稳压+安全双功能调压阀，市面百分百互换通用

一、型号逐位释义（行业50T系列统一编码）

• 50T：老式T型直动管式溢流阀，滑阀式结构，区别于DB先导溢流阀，结构简单、响应速度快，适合中小流量液压站，无外部先导油路
• 07：弹簧压力等级，原厂标准调压区间1.5~7.0MPa，对应之前VP-20额定压力上限，低压系统专用，严禁用于HPV30高压14MPa工况
• F：前端自带防尘调压旋钮，无需工具徒手调压，搭配防松锁紧螺母，防止设备震动压力漂移
• R：内泄回油结构，回油口后置直通油箱，外置独立回油口，区别于内部回油款，背压耐受能力更强
• 弹簧区分红线：07=最高7MPa、10=最高10MPa、21=最高21MPa；弹簧不可互换，强行更换会出现压力抖动、阀芯卡死

二、额定核心技术参数

• 额定通流流量：50L/min，全覆盖HPV-30（34L/min）、VP-20（22L/min）油泵流量，无节流发热啸叫
• 最高使用压力：7MPa，超过7MPa阀芯形变、内泄漏暴涨，永久失效无法稳压
• 接管规格：进油口PT3/8、回油口PT3/8，管式螺纹安装，无需油路底板，直接串联油泵出油端
• 允许回油背压：≤0.03MPa，背压超限会导致关闭不严、系统压力上不去
• 介质与油温：适配ISO VG46/VG32抗磨液压油，工作油温15~60℃，超出温度区间NBR密封老化渗漏
• 阀体材质：锻压碳钢，阀芯表面淬火处理，耐油液细微杂质磨损，适配普通纸质吸油过滤系统
• 调压响应时间：22ms，直动结构启停压力冲击小，无需加装缓冲阀

三、油路安装位置与工作逻辑

1、标准安装顺序（整套液压站唯一标准接法）

油压电机→HPV/VP油泵→50T-07-FR溢流阀→DSG-02换向阀→油缸，溢流阀并联在油泵出口，不串联主油路

2、双工作模式

• 稳压溢流模式：系统达到设定压力，阀口微开，多余油液溢流回油箱，维持系统压力恒定，适配夹具长时间保压
• 安全保护模式：系统过载、油缸卡死压力飙升，阀口全开泄压，保护油泵、换向阀、油管不爆裂，是整套系统最后一道安全防线

3、回油硬性要求

独立回油管必须单独接入油箱液面以下，禁止和换向阀回油共用管路，共用会造成背压叠加，导致压力调不准、油缸泄压打滑

四、现场标准化调压步骤（防冲击规范）

1. 松开顶部防松锁紧螺母，逆时针旋转调压旋钮到底，完全释放弹簧预紧力，保证初始压力为0
2. 启动液压电机空载运行3分钟，排空管路内部空气
3. 顺时针缓慢旋转旋钮，单次旋转1/6圈，每旋转一次静置40秒观察压力表，禁止快速猛调
4. 压力达到目标值后，保持旋钮不动，锁紧防松螺母，防止设备长期震动压力回落
8. 配套调压配比：VP-20系统设定4.5~5MPa；HPV-30低压工况设定6~6.5MPa，严禁顶满7MPa极限值，预留0.5MPa安全余量

五、全系液压元件成套适配对照表

六、安装与使用禁忌（现场高频失误点）

• 安装朝向：阀体直立竖直安装，禁止水平、倒置安装，倒置弹簧偏心，阀芯单侧磨损，出现压力抖动
• 螺纹密封：采用PT锥管螺纹，使用耐高压液压生料带，缠绕2圈即可，过多生料带进入油路会卡滞阀芯
• 油温限制：连续溢流状态下油温上涨极快，溢流时长超过10分钟必须开启散热，防止液压油碳化
• 混用禁忌：不可替代先导溢流阀，长距离油路、大冲击工况下直动阀稳压精度差，压力波动偏大

七、成套联动高频故障排查

• 压力调不上、始终偏低：回油背压过大、阀芯粘附铁屑、弹簧疲劳；疏通独立回油管、清洗阀芯、更换07号原装弹簧
• 压力波动抖动、压力表跳动：安装不垂直、油液混入空气；重新直立固定阀体、排空系统空气
• 阀体持续发烫：长期全量溢流、油液粘度不匹配；下调系统压力、更换VG46液压油
• 调压后压力自动回落：锁紧螺母未拧紧、调压螺纹磨损；二次锁紧螺母、更换调压螺杆总成
• 和换向阀联动泄压迟缓：溢流阀内泄过大、DSG阀芯卡滞；分别清洗两路阀体阀芯

八、维保周期（和油泵同步维保）

• 月度点检：检查螺纹接口渗油、调压螺母松动、回油管形变
• 1500小时维保：拆解清洗阀芯阻尼孔，去除油泥杂质，检查阀芯磨损划痕
• 更换周期：弹簧使用寿命8000小时，压力漂移无法修复直接更换弹簧，无需更换阀体
