JUST油泵电机HPV-30-FA3叶片泵HVP-40-FA3泵组VP-20-FA1/FA2/FA3

一、JUST油泵电机 全系列

1）标准三相油泵电机（卧式 J / 立式 X，4 极 1450rpm）

- 0.75KW（1HP）

- JUST-1HP-4P-3-J（卧式）

- JUST-1HP-4P-3-X（立式）

- AEEF-0.75KW-4P（老型号）

- 1.5KW（2HP）

- JUST-2HP-4P-3-J

- JUST-2HP-4P-3-X

- AEEF-1.5KW-4P

- 2.2KW（3HP）

- JUST-3HP-4P-3-J

- JUST-3HP-4P-3-X

- AEEF-2.2KW-4P

- 3.7KW（5HP）

- JUST-5HP-4P-3-J

- JUST-5HP-4P-3-X

- 5.5KW（7.5HP）

- JUST-7.5HP-4P-3-J

- JUST-7.5HP-4P-3-X

- 7.5KW（10HP）

- JUST-10HP-4P-3-J

- JUST-10HP-4P-3-X

- 11KW（15HP）

- JUST-15HP-4P-3-J

- JUST-15HP-4P-3-X

- 15KW（20HP）

- JUST-20HP-4P-3-J

- JUST-20HP-4P-3-X

2）内轴式油泵电机（MPS 系列，直接插泵）

- MPS-1HP-4P-3-J（0.75KW 卧式）

- MPS-2HP-4P-3-J（1.5KW）

- MPS-3HP-4P-3-J（2.2KW）

- MPS-5HP-4P-3-J（3.7KW）

- MPS-7.5HP-4P-3-J（5.5KW）

- MPS-10HP-4P-3-J（7.5KW）

- MPS-15HP-4P-3-J（11KW）

- MPS-20HP-4P-3-J（15KW）

后缀：X = 立式、V = 铸铁、W = 铁壳

3）长嘴型油泵电机（ML 系列，配钟罩）

- ML-1HP-4P-3-J（0.75KW）

- ML-2HP-4P-3-J（1.5KW）

- ML-3HP-4P-3-J（2.2KW）

- ML-5HP-4P-3-J（3.7KW）

- ML-7.5HP-4P-3-J（5.5KW）

- ML-10HP-4P-3-J（7.5KW）

- ML-15HP-4P-3-J（11KW）

- ML-20HP-4P-3-J（15KW）

4）电压 / 极数 / 安装

- 电压：220V/380V 50Hz（标准）；415V/440V 60Hz（定制）

- 极数：4P（1450rpm 标配）、6P（960rpm）、2P（2850rpm）

- 安装：J = 卧式、X = 立式；外壳：V = 铸铁、W = 铁壳

---

二、油泵 全系列

1）变量叶片泵（VP / HVP 系列）

VP 系列（低压）

- VP-12-FA3

- VP-15-FA3

- VP-20-FA3

- VP-30-FA3

- VP-40-FA3

HVP 系列（中高压）

- HVP-30-FA2

- HVP-40-FA2

- HVP-40-FA3

- HVP-54-FA3

2）柱塞泵（P 系列 / V 系列 / PV 系列）

P 系列（变量柱塞泵）

- P16-A0-F-R-01

- P22-A0-F-R-01

- P36-A0-F-R-01

V 系列（轴向柱塞泵）

- V15A3R10

- V18A3R10

- V23A3R10

- V38A3R10

PV 系列（高压柱塞泵）

- PV023-A1RM1AON、PV023-A2RM1AON、PV023-A3RM1AON、PV023-A4RM1AON

- PV023-A1LM1AON、PV023-A2LM1AON、PV023-A3LM1AON、PV023-A4LM1AON

- PV032-A1RM1AON、PV032-A2RM1AON、PV032-A3RM1AON、PV032-A4RM1AON

- PV032-A1LM1AON、PV032-A2LM1AON、PV032-A3LM1AON、PV032-A4LM1AON

3）齿轮泵（常用）

- EG-PA-F/R（微型齿轮泵）

- EGB-10/16/20/25（高压齿轮泵）

---

三、电磁换向阀 全系列

1）D5/D4-02 系列（6 通径，最大 60L/min）

单头（2 位）

- D5-02-2B2-D2 / A2

- D5-02-2B3B-D2 / A2

- D5-02-2D2-D2 / A2

双头（3 位）

- D5-02-3C2-D2 / A2

- D5-02-3C3-D2 / A2

- D5-02-3C4-D2 / A2

- D5-02-3C5-D2 / A2

- D5-02-3C6-D2 / A2

- D5-02-3C7-D2 / A2

- D5-02-3C8-D2 / A2

- D5-02-3C9-D2 / A2

2）D5/D4-03 系列（10 通径，最大 100L/min）

单头

- D5-03-2B2-D2 / A25

- D5-03-2D2-D2 / A25

双头

- D5-03-3C2-D2 / A25

- D5-03-3C3-D2 / A25

- D5-03-3C4-D2 / A25

- D5-03-3C5-D2 / A25

- D5-03-3C6-D2 / A25

- D5-03-3C7-D2 / A25

- D5-03-3C8-D2 / A25

3）大流量系列

- D5-04 / D5-06 / D5-10（16/25/32 通径）

- WGE-02 / WGE-03（高压型，31.5MPa）

- WGEH-04/06/10（电液换向阀）

4）叠加阀（常用）

- MPC-02/03（叠加式单向阀）

- MRV-02/03（叠加式溢流阀）

- MBR-02/03（叠加式减压阀）

- MFC-02/03（叠加式节流阀）

一、型号逐位释义（区分VP/HPV两类油泵，现场极易混淆）

• HPV：High Pressure Variable 中高压变量叶片泵，区别于普通VP低压泵，定子、叶片、配流盘全部加厚强化，内部三点支撑抗偏载，耐气蚀能力大幅提升
• 30：额定排量30mL/r，主轴每转出油30cc，流量比VP-20大50%，属于中小流量高压主力型号
• F：FA立式法兰安装，内轴直连液压马达，无需联轴器，和VP全系法兰外观尺寸完全通用，可原位互换底板
• A3：标准中高压调压弹簧，原厂调压区间3.0~14MPa，峰值瞬时耐压16MPa，严禁长期超14MPa运行
• 核心区分口诀：VP=低压7MPa以内、便宜易磨损；HPV=中高压14MPa以内、静音耐磨、壳体加厚，二者法兰安装孔通用，内部配件不互通，不能混用泵芯

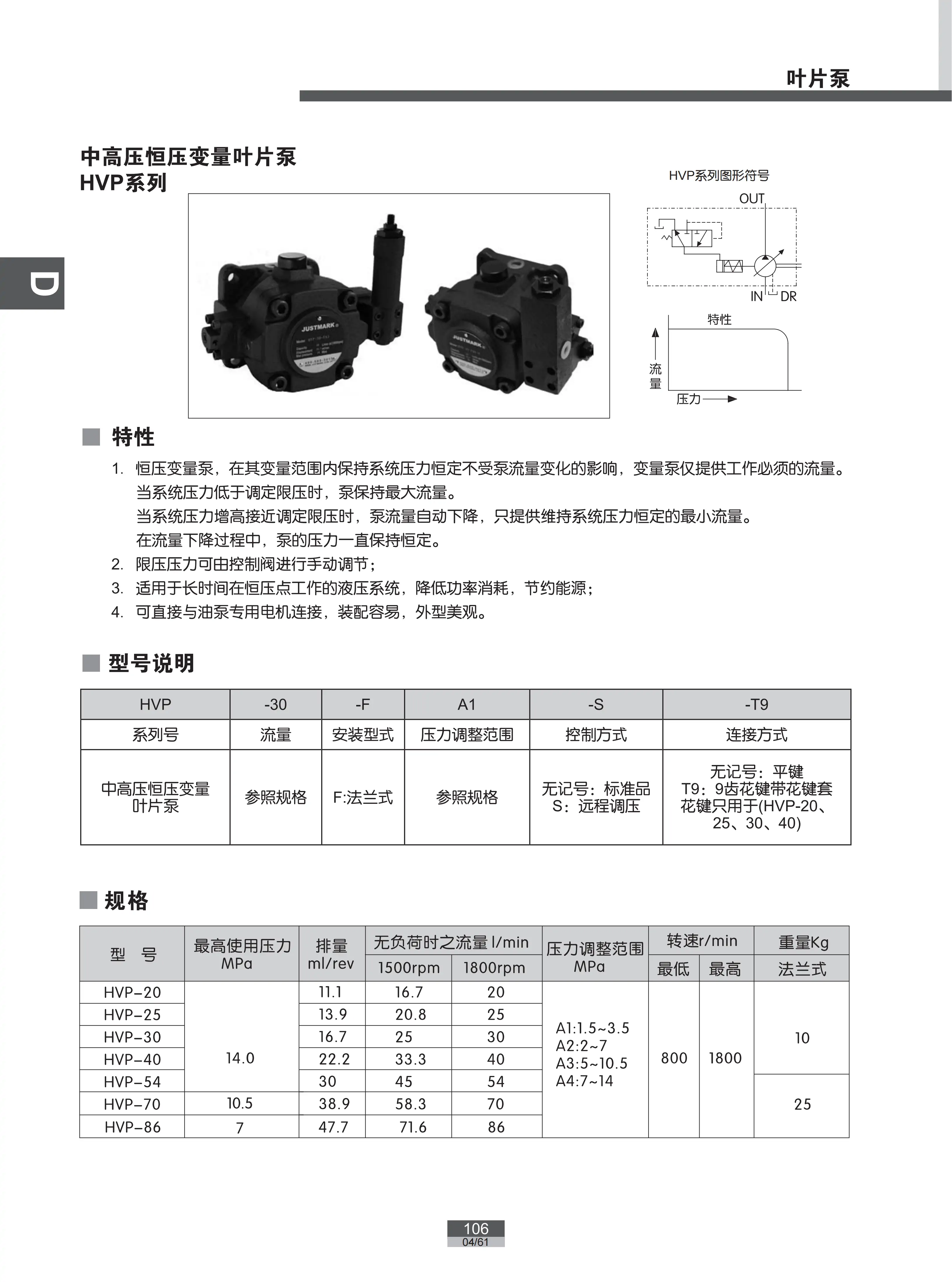

二、HPV-30-FA3额定核心参数（嘉华/台企通用标准）

• 转速区间：600~1800r/min，现场标配4极电机1440r/min为最优静音转速，低于800r/min容易吸油不足气蚀
• 流量参数：1440r/min空载流量43L/min，额定14MPa带压后实际稳定流量34L/min，变量结构自动溢流稳压，无额外发热
• 压力分级：常规工作推荐8~12MPa，短期峰值14MPa，长期12MPa以上需要加装油路冷却器

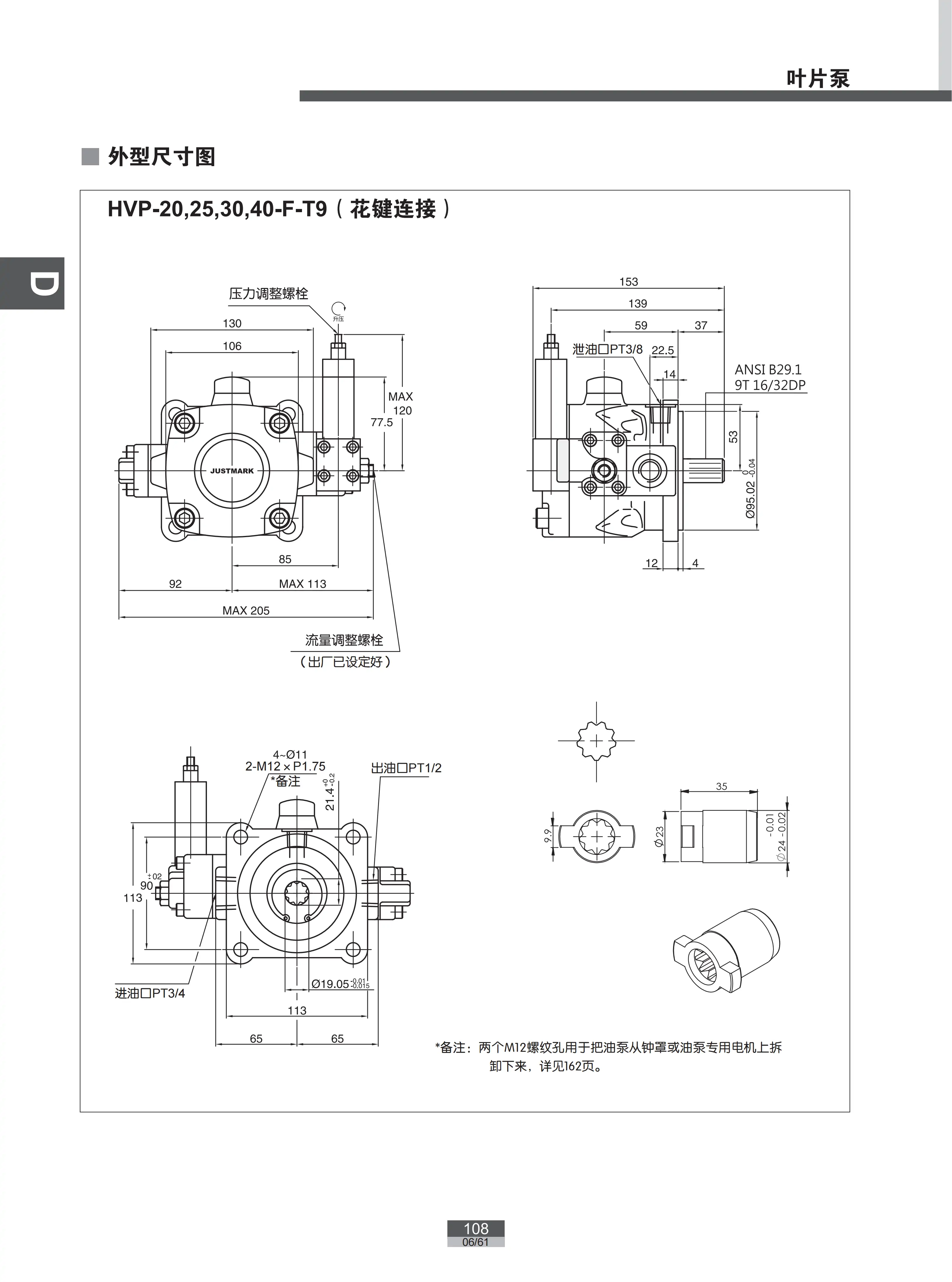

• 油路接口尺寸：吸油口PT3/4（2分半）、出油口PT1/2（2分）、独立泄油口PT1/4（1分），接口大于VP-20，油管不能直接互换
• 容积效率：≥90%，比VP-20高4%，高压内泄漏极小，长时间保压不掉压
• 适配液压油：ISO VG46抗磨液压油（车间常温）、低温选用VG32，油温恒定15~60℃，超过65℃绝缘油封快速老化
• 壳体与材质：HT250高强度铸铁（VP为HT200），粉末冶金加强叶片，氟橡胶油封，耐液压油气腐蚀
• 噪音指标：1440r/min满载≤58dB，比同排量VP泵低4dB，适合封闭式静音液压站

三、配套马达功率硬性匹配（不可选错）

• 1HP（0.75KW）：仅适配空载低压≤5MPa，仅小流量夹紧工况，重载直接过载跳闸，不推荐常规使用
• 2HP（1.5KW）标配推荐：14MPa满压刚好匹配，功率余量18%，24小时连续保压无过载，行业标准原配
• 3HP（2.2KW）：适用于高频快速往复油缸、双油缸同步重载工况，余量充足，温升极低
• 红线禁忌：HPV-30禁止长期使用1HP马达带高压，会出现马达闷机、轴承烧结、定子磁化不可逆损坏

四、现场压力流量调机步骤（和VP-20操作一致）

1. 流量调节：泵体侧面限位螺栓，逆时针开大油缸速度、顺时针限速，用于限制油缸进给冲击
2. 压力调节：顶部调压螺丝，单次旋转1/4圈，静置30秒观察压力表，禁止一次性大幅调节造成油压冲击
3. 调机顺序：先空载调流量→带载微调压力→锁紧双防松螺母，规避设备震动参数漂移

五、安装&油路专属注意事项（HPV独有要求）

• 泄油管路：必须独立直通油箱液面上方，禁止并入主回油管，HPV高压内部泄油量是VP泵2倍，背压超过0.15MPa直接冲坏轴封漏油
• 吸油过滤：必须使用100μm纸质吸油滤芯，HPV叶片间隙更小，细微铁屑直接拉伤配流盘，远超VP泵防尘要求
• 同轴装配：内轴端面预留0.3~0.4mm间隙，大于VP-20间隙，高压轴向推力更大，间隙过小会顶碎内部止推垫片
• 转向判定：俯视马达端面逆时针旋转，油泵顺时针吸油，转向错误10秒内叶片崩裂，比低压泵损坏速度更快

六、HPV30/VP20参数横向替换对照表

七、高频独有故障排查（高压泵专属通病）

• 高压保压缓慢掉压：配流盘磨损、调压阀芯杂质卡滞；拆解清洗调压阀，更换高压专用配流盘，禁止用VP低压配件替换
• 高速啸叫气蚀异响：吸油管路漏气、吸油滤芯堵塞、油温过低；紧固接头、更换滤芯、预热液压油至25℃以上再启动
• 轴头周期性渗油：泄油背压超标、马达轴向窜动；单独铺设泄油管、调整马达轴向间隙
• 压力抖动波动：油箱油位过低、回油涡流吸气；补油至油箱2/3液位，回油管插入液面下方

八、维保周期（高压泵缩短维保间隔）

• 新机首次保养：300小时更换液压油+双滤芯（VP泵为500小时）
• 常规保养：1500小时换油，每6个月检查叶片磨损量
• 月度点检：重点检查泄油管通畅、法兰螺栓扭矩、油温温升
