JUST油泵电机，马达1HP 2HP 3HP 5HP 7.5HP 10HP 15HP电机泵组

一、JUST油泵电机 全系列

1）标准三相油泵电机（卧式 J / 立式 X，4 极 1450rpm）

- 0.75KW（1HP）

- JUST-1HP-4P-3-J（卧式）

- JUST-1HP-4P-3-X（立式）

- AEEF-0.75KW-4P（老型号）

- 1.5KW（2HP）

- JUST-2HP-4P-3-J

- JUST-2HP-4P-3-X

- AEEF-1.5KW-4P

- 2.2KW（3HP）

- JUST-3HP-4P-3-J

- JUST-3HP-4P-3-X

- AEEF-2.2KW-4P

- 3.7KW（5HP）

- JUST-5HP-4P-3-J

- JUST-5HP-4P-3-X

- 5.5KW（7.5HP）

- JUST-7.5HP-4P-3-J

- JUST-7.5HP-4P-3-X

- 7.5KW（10HP）

- JUST-10HP-4P-3-J

- JUST-10HP-4P-3-X

- 11KW（15HP）

- JUST-15HP-4P-3-J

- JUST-15HP-4P-3-X

- 15KW（20HP）

- JUST-20HP-4P-3-J

- JUST-20HP-4P-3-X

2）内轴式油泵电机（MPS 系列，直接插泵）

- MPS-1HP-4P-3-J（0.75KW 卧式）

- MPS-2HP-4P-3-J（1.5KW）

- MPS-3HP-4P-3-J（2.2KW）

- MPS-5HP-4P-3-J（3.7KW）

- MPS-7.5HP-4P-3-J（5.5KW）

- MPS-10HP-4P-3-J（7.5KW）

- MPS-15HP-4P-3-J（11KW）

- MPS-20HP-4P-3-J（15KW）

后缀：X = 立式、V = 铸铁、W = 铁壳

3）长嘴型油泵电机（ML 系列，配钟罩）

- ML-1HP-4P-3-J（0.75KW）

- ML-2HP-4P-3-J（1.5KW）

- ML-3HP-4P-3-J（2.2KW）

- ML-5HP-4P-3-J（3.7KW）

- ML-7.5HP-4P-3-J（5.5KW）

- ML-10HP-4P-3-J（7.5KW）

- ML-15HP-4P-3-J（11KW）

- ML-20HP-4P-3-J（15KW）

4）电压 / 极数 / 安装

- 电压：220V/380V 50Hz（标准）；415V/440V 60Hz（定制）

- 极数：4P（1450rpm 标配）、6P（960rpm）、2P（2850rpm）

- 安装：J = 卧式、X = 立式；外壳：V = 铸铁、W = 铁壳

---

二、油泵 全系列

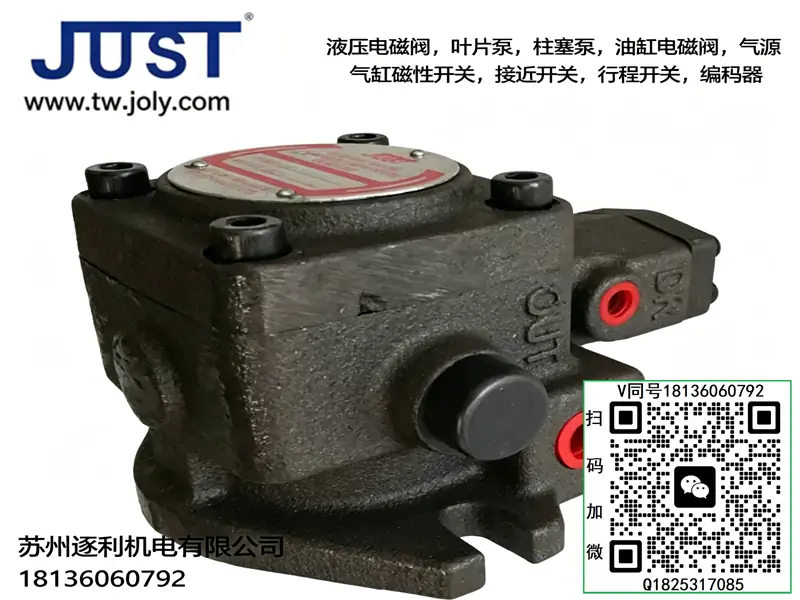

1）变量叶片泵（VP / HVP 系列）

VP 系列（低压）

- VP-12-FA3

- VP-15-FA3

- VP-20-FA3

- VP-30-FA3

- VP-40-FA3

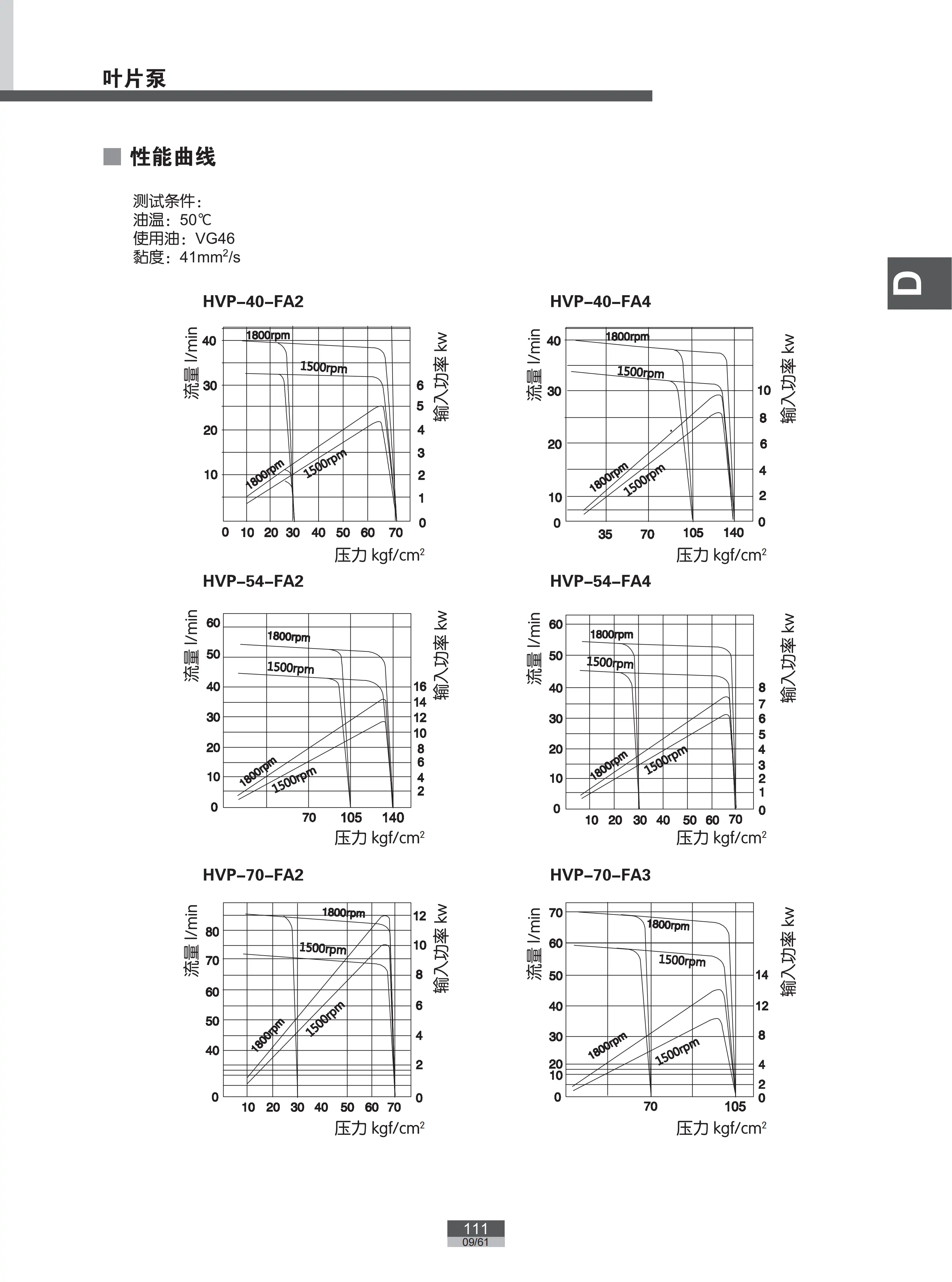

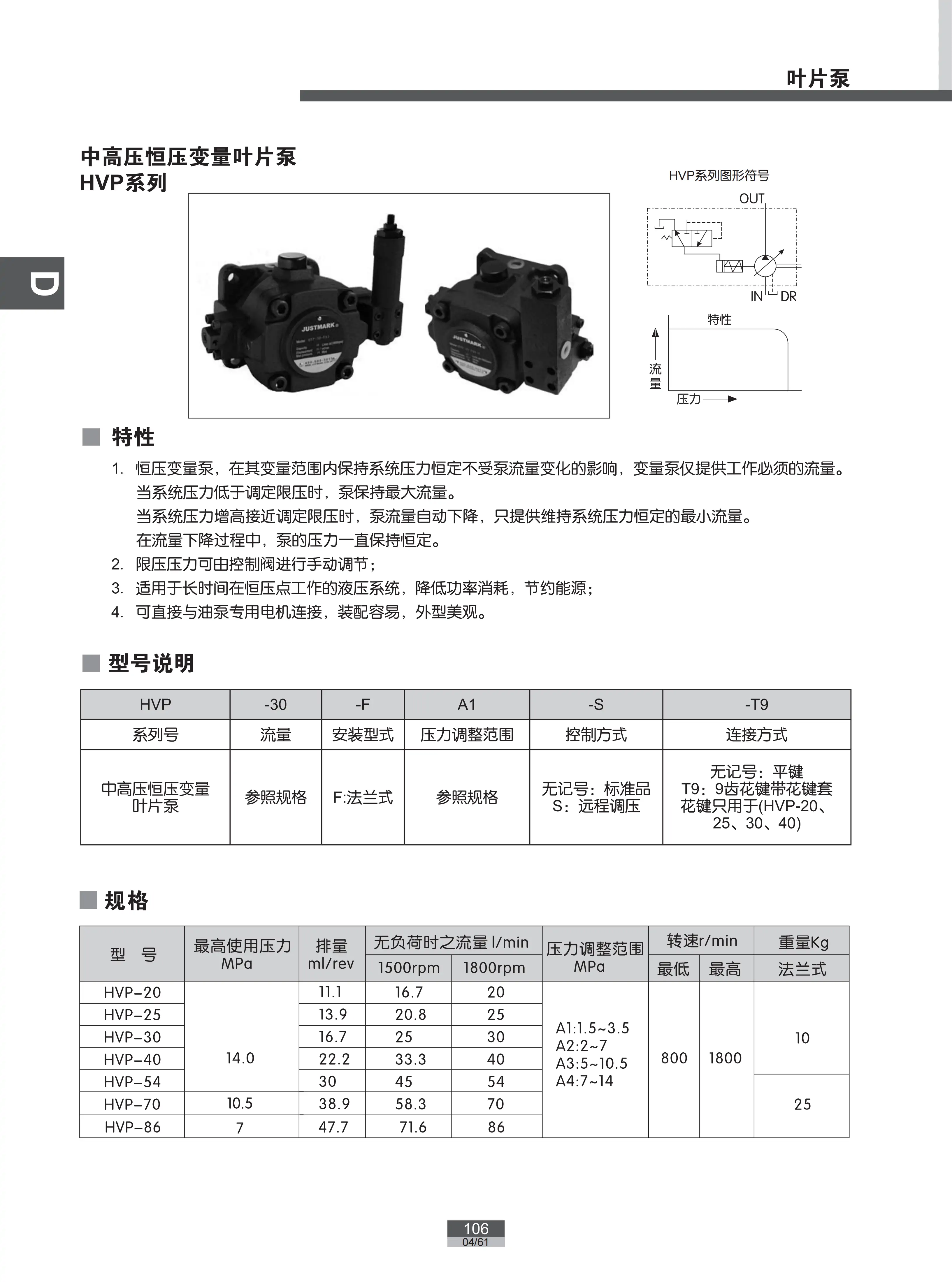

HVP 系列（中高压）

- HVP-30-FA2

- HVP-40-FA2

- HVP-40-FA3

- HVP-54-FA3

2）柱塞泵（P 系列 / V 系列 / PV 系列）

P 系列（变量柱塞泵）

- P16-A0-F-R-01

- P22-A0-F-R-01

- P36-A0-F-R-01

V 系列（轴向柱塞泵）

- V15A3R10

- V18A3R10

- V23A3R10

- V38A3R10

PV 系列（高压柱塞泵）

- PV023-A1RM1AON、PV023-A2RM1AON、PV023-A3RM1AON、PV023-A4RM1AON

- PV023-A1LM1AON、PV023-A2LM1AON、PV023-A3LM1AON、PV023-A4LM1AON

- PV032-A1RM1AON、PV032-A2RM1AON、PV032-A3RM1AON、PV032-A4RM1AON

- PV032-A1LM1AON、PV032-A2LM1AON、PV032-A3LM1AON、PV032-A4LM1AON

3）齿轮泵（常用）

- EG-PA-F/R（微型齿轮泵）

- EGB-10/16/20/25（高压齿轮泵）

---

三、电磁换向阀 全系列

1）D5/D4-02 系列（6 通径，最大 60L/min）

单头（2 位）

- D5-02-2B2-D2 / A2

- D5-02-2B3B-D2 / A2

- D5-02-2D2-D2 / A2

双头（3 位）

- D5-02-3C2-D2 / A2

- D5-02-3C3-D2 / A2

- D5-02-3C4-D2 / A2

- D5-02-3C5-D2 / A2

- D5-02-3C6-D2 / A2

- D5-02-3C7-D2 / A2

- D5-02-3C8-D2 / A2

- D5-02-3C9-D2 / A2

2）D5/D4-03 系列（10 通径，最大 100L/min）

单头

- D5-03-2B2-D2 / A25

- D5-03-2D2-D2 / A25

双头

- D5-03-3C2-D2 / A25

- D5-03-3C3-D2 / A25

- D5-03-3C4-D2 / A25

- D5-03-3C5-D2 / A25

- D5-03-3C6-D2 / A25

- D5-03-3C7-D2 / A25

- D5-03-3C8-D2 / A25

3）大流量系列

- D5-04 / D5-06 / D5-10（16/25/32 通径）

- WGE-02 / WGE-03（高压型，31.5MPa）

- WGEH-04/06/10（电液换向阀）

4）叠加阀（常用）

- MPC-02/03（叠加式单向阀）

- MRV-02/03（叠加式溢流阀）

- MBR-02/03（叠加式减压阀）

- MFC-02/03（叠加式节流阀）

一、1HP马达型号释义（液压站专用立式内轴款）

• 1HP：英制马力，行业液压马达统一换算：1HP=0.75kW，是VP-20、VP-15小排量叶片泵标配原配动力电机，市面液压站90%小型站使用该功率
• 结构类型：立式内轴法兰电机（B5安装），区别于卧式B3电机，输出轴空心内轴，直接套入油泵输入轴，依靠法兰同轴定位，无需联轴器
• 标配代号：常规完整型号：AEEF-80-0.75KW-4P，行业统称1HP油压马达，无额外后缀，统一适配FA系列法兰油泵
• 配对硬性结论：1HP马达仅适配VP-15/VP-20叶片泵；VP-30及以上排量必须使用2HP（1.5KW）马达，小马拉大车会持续过载跳闸、烧毁绕组

二、1HP马达全套额定参数（油压专用，非普通风机马达）

• 电气参数：三相AC380V 50Hz，4极绕组，同步转速1500r/min，满载实际转速1440r/min；额定满载电流2.1A，空载电流0.7A
• 轴端配合尺寸：内轴孔径Φ20mm，键槽6×6mm，完美适配VP-20-FA3油泵Φ20输入轴，零公差装配，无需加装垫片
• 机座尺寸：80框机座，法兰外径190mm，安装孔距165mm，和所有FA型立式油泵法兰通用互换
• 绝缘与散热：F级绝缘（耐温155℃），IP54防护，全封闭外置散热风扇；区别于普通电机，耐受液压室高温、油气腐蚀
• 工作制：S1连续24小时工作制，支持液压系统长时间保压空载（变量泵低压待机），不会过热退磁
• 额定输出扭矩：4.9N·m，峰值过载扭矩7.35N·m，允许短时1.5倍过载1分钟，不可长期过载

三、VP-20-FA3+1HP马达功率验算（现场防过载依据）

• VP-20-FA3最大需求功率：7MPa满载压力下，油泵消耗功率0.68KW，小于马达0.75KW额定功率，余量10%，属于安全匹配
• 工况限制：系统压力禁止长期超过6.5MPa，否则油泵消耗功率超出马达额定值，会出现闷机、过热跳闸
• 待机损耗：变量泵空载保压时，马达空载功耗仅0.12KW，几乎不发热，无需停机节能

四、三相接线与转向规范（油压马达独有要求）

• 标准接线：三相L1/L2/L3直接接入磁力启动器，标配热继电器整定电流2.2A，超出触发过载保护
• 转向判定：俯视马达法兰端面，马达逆时针旋转为正确转向；对应油泵顺时针吸油排油，转向错误会直接吸空、无压力、泵芯干磨报废
• 换向操作：任意调换两根火线即可换向，禁止同时调换三根；转向错误5秒内就会损伤油泵叶片
• 布线要求：电源线远离液压油管，避免液压高温烘烤线缆，线缆耐温≥105℃

五、立式内轴安装注意事项（高频装配失误点）

• 同轴要求：法兰贴合面必须平整，端面平面度≤0.03mm，禁止法兰之间夹杂物，偏心会导致油泵油封1个月内漏油
• 紧固扭力：8颗法兰螺栓对角均匀锁紧，单颗扭力12N·m，扭力不均会挤压油泵壳体变形、内部定子卡滞
• 轴向间隙：马达内轴端面和油泵输入轴端面预留0.2-0.3mm间隙，禁止硬顶压紧，会顶坏油泵内部轴承
• 防尘防护：马达上端接线盒朝上，避免液压油气顺着线缆渗入接线端子，造成相间短路

六、1HP/2HP油压马达选型对比表

七、成套设备高频故障排查（马达+油泵联动故障）

• 马达嗡嗡响不转动：三相缺相、热继电器跳闸、油泵卡死；断电手动盘动油泵，排查油路堵塞，恢复缺相线路
• 马达快速过热：系统长期超压、转向反向、法兰偏心漏油；下调系统压力、调换火线换向、重新校正法兰端面
• 压力充足但马达抖动：油泵吸油进气、液压油粘度不足；紧固吸油接头、更换VG46抗磨液压油
• 马达无端跳闸：热继电器参数整定偏小、环境散热差；调至2.2A、清理马达风扇灰尘，保证后端5cm通风间隙

八、维护周期（和油泵同步维保）

• 月度点检：检查风扇积尘、法兰螺栓松动、接线端子氧化
• 年度维保：加注后端轴承润滑脂，检查内轴键槽磨损程度
• 配套维保：和油泵同步更换液压油，避免油气腐蚀马达绕组绝缘层
