JUST油泵电机 VP-20-FA3 VP-30-FA3 VP-15-FA3 VP-40-FA3叶片泵

一、JUST油泵电机 全系列

1）标准三相油泵电机（卧式 J / 立式 X，4 极 1450rpm）

- 0.75KW（1HP）

- JUST-1HP-4P-3-J（卧式）

- JUST-1HP-4P-3-X（立式）

- AEEF-0.75KW-4P（老型号）

- 1.5KW（2HP）

- JUST-2HP-4P-3-J

- JUST-2HP-4P-3-X

- AEEF-1.5KW-4P

- 2.2KW（3HP）

- JUST-3HP-4P-3-J

- JUST-3HP-4P-3-X

- AEEF-2.2KW-4P

- 3.7KW（5HP）

- JUST-5HP-4P-3-J

- JUST-5HP-4P-3-X

- 5.5KW（7.5HP）

- JUST-7.5HP-4P-3-J

- JUST-7.5HP-4P-3-X

- 7.5KW（10HP）

- JUST-10HP-4P-3-J

- JUST-10HP-4P-3-X

- 11KW（15HP）

- JUST-15HP-4P-3-J

- JUST-15HP-4P-3-X

- 15KW（20HP）

- JUST-20HP-4P-3-J

- JUST-20HP-4P-3-X

2）内轴式油泵电机（MPS 系列，直接插泵）

- MPS-1HP-4P-3-J（0.75KW 卧式）

- MPS-2HP-4P-3-J（1.5KW）

- MPS-3HP-4P-3-J（2.2KW）

- MPS-5HP-4P-3-J（3.7KW）

- MPS-7.5HP-4P-3-J（5.5KW）

- MPS-10HP-4P-3-J（7.5KW）

- MPS-15HP-4P-3-J（11KW）

- MPS-20HP-4P-3-J（15KW）

后缀：X = 立式、V = 铸铁、W = 铁壳

3）长嘴型油泵电机（ML 系列，配钟罩）

- ML-1HP-4P-3-J（0.75KW）

- ML-2HP-4P-3-J（1.5KW）

- ML-3HP-4P-3-J（2.2KW）

- ML-5HP-4P-3-J（3.7KW）

- ML-7.5HP-4P-3-J（5.5KW）

- ML-10HP-4P-3-J（7.5KW）

- ML-15HP-4P-3-J（11KW）

- ML-20HP-4P-3-J（15KW）

4）电压 / 极数 / 安装

- 电压：220V/380V 50Hz（标准）；415V/440V 60Hz（定制）

- 极数：4P（1450rpm 标配）、6P（960rpm）、2P（2850rpm）

- 安装：J = 卧式、X = 立式；外壳：V = 铸铁、W = 铁壳

---

二、油泵 全系列

1）变量叶片泵（VP / HVP 系列）

VP 系列（低压）

- VP-12-FA3

- VP-15-FA3

- VP-20-FA3

- VP-30-FA3

- VP-40-FA3

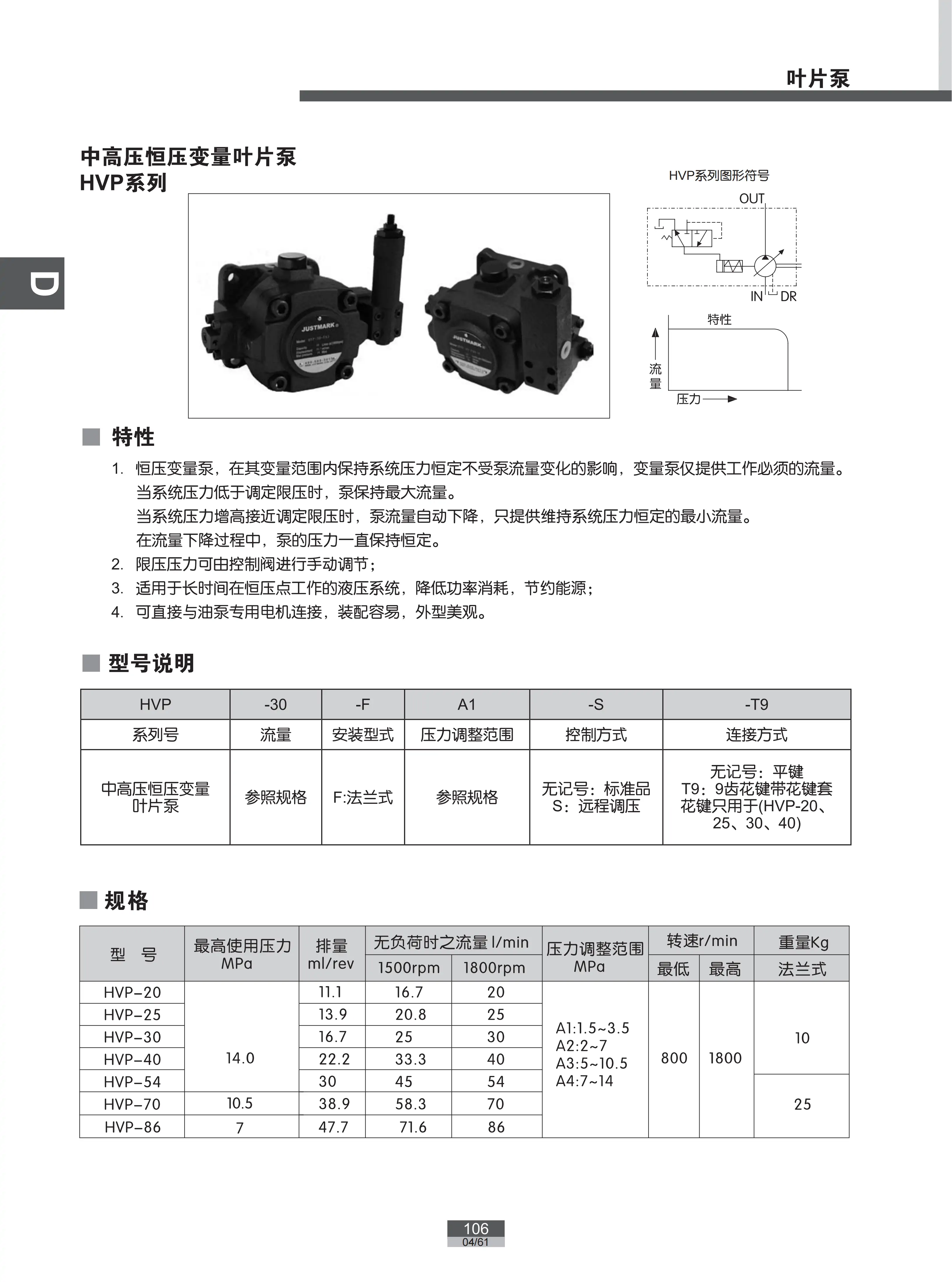

HVP 系列（中高压）

- HVP-30-FA2

- HVP-40-FA2

- HVP-40-FA3

- HVP-54-FA3

2）柱塞泵（P 系列 / V 系列 / PV 系列）

P 系列（变量柱塞泵）

- P16-A0-F-R-01

- P22-A0-F-R-01

- P36-A0-F-R-01

V 系列（轴向柱塞泵）

- V15A3R10

- V18A3R10

- V23A3R10

- V38A3R10

PV 系列（高压柱塞泵）

- PV023-A1RM1AON、PV023-A2RM1AON、PV023-A3RM1AON、PV023-A4RM1AON

- PV023-A1LM1AON、PV023-A2LM1AON、PV023-A3LM1AON、PV023-A4LM1AON

- PV032-A1RM1AON、PV032-A2RM1AON、PV032-A3RM1AON、PV032-A4RM1AON

- PV032-A1LM1AON、PV032-A2LM1AON、PV032-A3LM1AON、PV032-A4LM1AON

3）齿轮泵（常用）

- EG-PA-F/R（微型齿轮泵）

- EGB-10/16/20/25（高压齿轮泵）

---

三、电磁换向阀 全系列

1）D5/D4-02 系列（6 通径，最大 60L/min）

单头（2 位）

- D5-02-2B2-D2 / A2

- D5-02-2B3B-D2 / A2

- D5-02-2D2-D2 / A2

双头（3 位）

- D5-02-3C2-D2 / A2

- D5-02-3C3-D2 / A2

- D5-02-3C4-D2 / A2

- D5-02-3C5-D2 / A2

- D5-02-3C6-D2 / A2

- D5-02-3C7-D2 / A2

- D5-02-3C8-D2 / A2

- D5-02-3C9-D2 / A2

2）D5/D4-03 系列（10 通径，最大 100L/min）

单头

- D5-03-2B2-D2 / A25

- D5-03-2D2-D2 / A25

双头

- D5-03-3C2-D2 / A25

- D5-03-3C3-D2 / A25

- D5-03-3C4-D2 / A25

- D5-03-3C5-D2 / A25

- D5-03-3C6-D2 / A25

- D5-03-3C7-D2 / A25

- D5-03-3C8-D2 / A25

3）大流量系列

- D5-04 / D5-06 / D5-10（16/25/32 通径）

- WGE-02 / WGE-03（高压型，31.5MPa）

- WGEH-04/06/10（电液换向阀）

4）叠加阀（常用）

- MPC-02/03（叠加式单向阀）

- MRV-02/03（叠加式溢流阀）

- MBR-02/03（叠加式减压阀）

- MFC-02/03（叠加式节流阀）

一、型号逐位释义（行业VP统一编码）

• VP：单作用低压变量叶片泵，区别于PV2R定量叶片泵，自带压力流量自动补偿，空载自动降流量、节能低发热
• 20：额定排量20mL/r，主轴每旋转一圈输出液压油20cc，适配5.5KW以内液压电机，是自动化液压站主流中小排量
• F：法兰立式安装结构，电机轴向下、油泵竖直吊装，适配标准液压电机直连，无需支架
• A3：调压弹簧规格，标准中压弹簧，额定调压区间2.0~7.0MPa；对比A2低压弹簧、A4高压弹簧，适配绝大多数机床夹紧、顶升回路
• 同系区分：VP-20-FA2=最高5MPa低压款；VP-20-FA3=最高7MPa通用款；VP-20-FA4=最高10MPa高压款，三款外形完全一致，仅内部弹簧不同，不可混用

二、核心额定技术参数

• 额定工作压力：0.8~7.0MPa，常规机床稳定使用3.5~5.0MPa，长期超7MPa会加速叶片磨损、内漏飙升
• 转速区间：最低600r/min、最高3400r/min，现场标配4极电机1450r/min，为最优静音转速
• 理论输出流量：1450转下额定27L/min，系统带压后流量自动衰减至19~22L/min，属于正常变量补偿特性
• 容积效率：≥89%，远高于定量泵，保压工况流量自动归零，无溢流发热
• 适配液压油：ISO VG46抗磨液压油，油温适用15~60℃；低于15℃需加装油箱加热器，高于60℃必须加装水冷散热器
• 吸油真空度：≤-0.03MPa，禁止吸油负压过大，会出现气蚀、叶片崩裂
• 防护与材质：泵体HT200灰铸铁、叶片粉末冶金高速钢、油封丁腈橡胶，适配常规干燥车间，不耐含水乳化油
• 噪音指标：1450转满载噪音≤62dB，空载≤55dB，适合室内自动化设备、冲压治具液压站

三、压力/流量现场手动调机步骤

1. 压力调节：松开顶部锁紧螺母，顺时针旋转调压螺栓=系统升压；逆时针旋转=系统降压，单次旋转1/4圈，静置30秒观测压力表，禁止一次性大幅调节
2. 流量调节：侧边流量限位螺栓，顺时针旋转=减小最大输出流量；逆时针=增大流量，用于限制油缸最快伸缩速度
3. 调机顺序：先调流量上限→再调系统工作压力→最后锁紧双螺母，防止设备震动导致参数漂移
7. 红线禁忌：禁止将FA3泵压力调到7.5MPa以上，内部定子偏心套会塑性变形，永久无法稳压，只能更换泵芯

四、安装同轴度与油路硬性规范

• 同轴度要求：电机与油泵联轴器同轴度≤0.05mm，角度偏差≤1.5°，偏心超标3天内就会出现泵轴油封渗漏、轴承异响
• 联轴器选型：必须使用弹性鼓型尼龙联轴器，两半轴间距4~7mm，禁止刚性硬连接，会直接扭断油泵输入轴
• 吸油管路：吸油管短直少弯头，管口斜切45°，浸入液面≥100mm、距离油箱底部≥50mm，吸油过滤精度100μm
• 泄油管路：独立回油，严禁并入主回油管，泄油背压≤0.2MPa，背压过高会冲坏内部低压油封，出现轴头渗油
• 油箱容积：≥110L，满足油泵每分钟流量4倍容积要求，保证散热和油气分离

五、启动前标准化点检流程（杜绝新机损坏）

1. 手动盘动电机联轴器，确认油泵无卡滞、转动顺滑，消除装配干涉
2. 从泄油口加注液压油灌满泵腔，防止干磨烧毁叶片（90%新机损坏均为干磨启动）
3. 点动电机2-3次，确认主轴转向：从轴端看向泵体，顺时针为正确转向
4. 空载无压力运行10分钟，排出管路内部空气，再逐步加载调压

六、同系列VP叶片泵选型对照表

七、现场高频故障快速排查

• 油泵异响、震动大：同轴度偏移、吸油管路漏气、油液粘度超标；重新校正同轴度、紧固吸油接头、更换VG46液压油
• 系统压力打不上：调压弹簧疲劳、叶片磨损、内部内漏；优先微调调压螺栓，无效直接更换泵芯
• 轴头油封渗油：泄油背压过高、联轴器轴向顶压、油温超标；独立布置泄油管、调整联轴器间隙、开启冷却系统
• 油温快速升高：长期溢流、吸油滤芯堵塞、油箱容积不足；清理滤芯、利用变量泵节能特性取消溢流阀、扩容油箱
• 间歇性压力掉压：管路混入空气、液压油乳化；排空系统空气、更换变质液压油

八、周期性维护周期

• 新机首次：运行500小时更换液压油+清洗吸油滤芯
• 常规维护：每2000小时更换液压油、更换回油滤芯（25μm）
• 点检：每月检查联轴器同轴度、泄油管通畅性、油温、压力表漂移值
