HYDLIC液压油泵VUP-16数控机床泵头VUP-23变量叶片泵

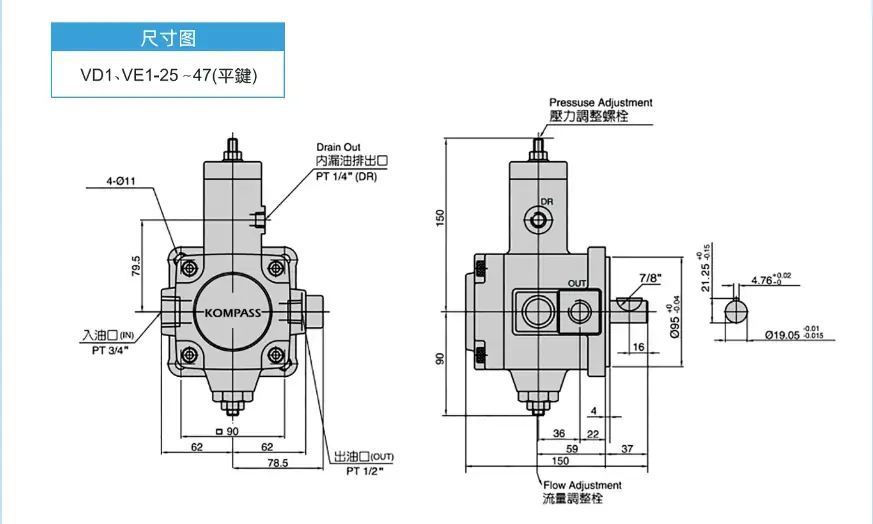

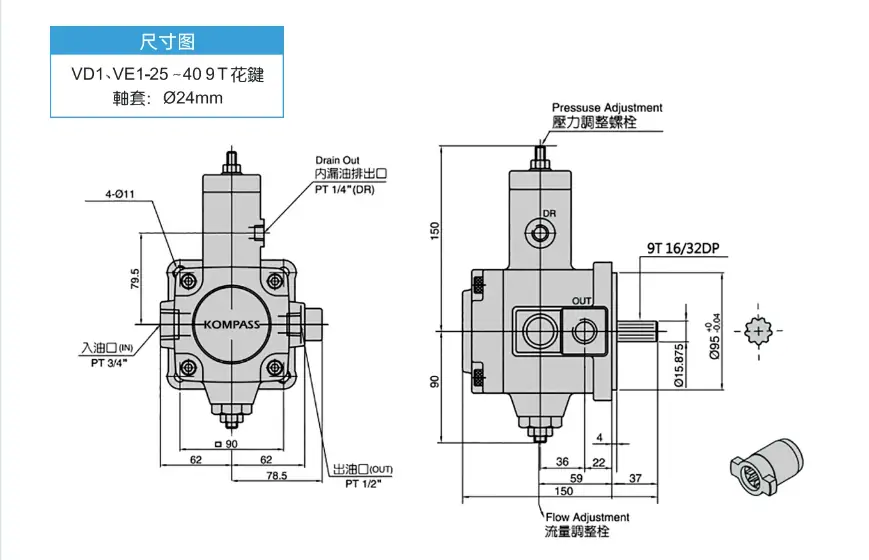

一、低压变量叶片泵（VP 系列，7MPa）
1）VP 标准型（VP‑XX‑FAX）
- VP‑08‑FA1、VP‑08‑FA2、VP‑08‑FA3
- VP‑12‑FA1、VP‑12‑FA2、VP‑12‑FA3
- VP‑15‑FA1、VP‑15‑FA2、VP‑15‑FA3
- VP‑20‑FA1、VP‑20‑FA2、VP‑20‑FA3
- VP‑30‑FA1、VP‑30‑FA2、VP‑30‑FA3
- VP‑40‑FA1、VP‑40‑FA2、VP‑40‑FA3
2）VP‑SF 带调压手柄型
- VP‑SF‑12‑D、VP‑SF‑15‑D、VP‑SF‑20‑D
3）VPVC / HVPVC 高压变量型（14MPa）
- VPVC‑F12‑A3‑02、VPVC‑F20‑A3‑02、VPVC‑F20‑A4‑02A
- HVPVC‑F30‑A4‑20
4）VPV2 / VDC 改进款
- VPV2‑12‑35
- VDC‑1A‑F20D‑20

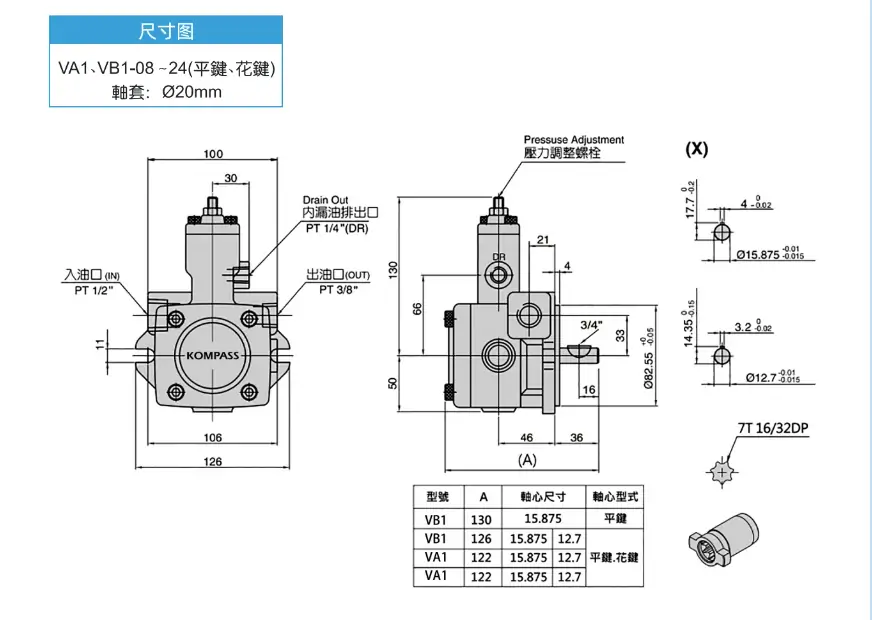

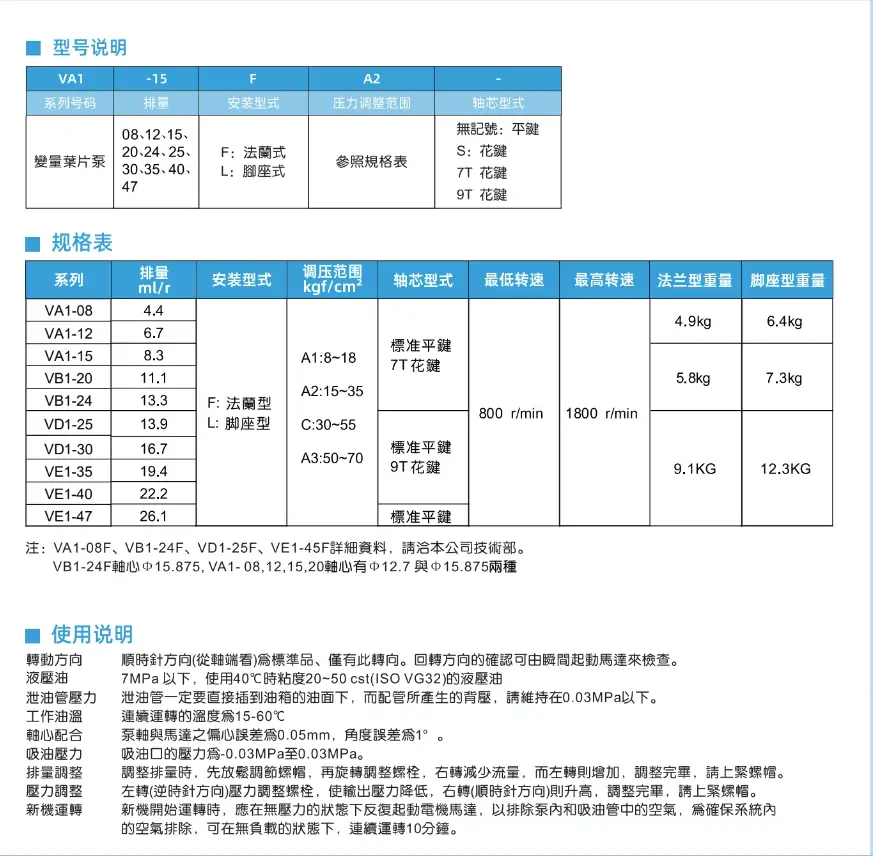

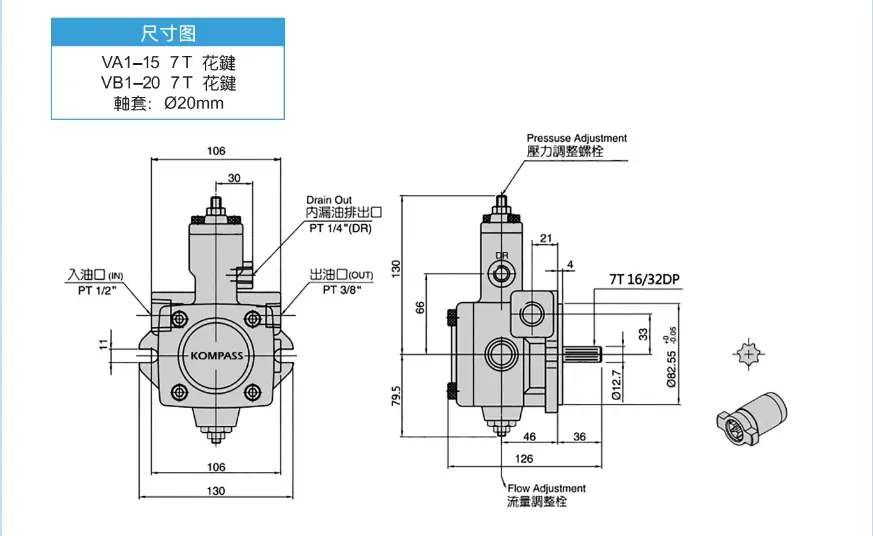

5）VB1 系列
- VB1‑20F‑A3
二、定量叶片泵（50T 系列，21MPa）
- 50T‑36/S、50T‑40/S、50T‑50/S
- VP5F‑B3‑50S
三、齿轮泵（HGP 系列，高压）
1）单联 HGP‑1A
- HGP‑1A‑F1R、HGP‑1A‑F6R
2）单联 HGP‑2A
- HGP‑2A‑F4R、HGP‑2A‑F6R、HGP‑2A‑F8R、HGP‑2A‑L4R
3）单联 HGP‑3A
- HGP‑3A‑F11R、HGP‑3A‑F17R
4）双联 HGP‑22A
- HGP‑22A‑F44R、HGP‑22A‑F66R、HGP‑22A‑F66L
- HGP‑22A‑L66R、HGP‑22A‑L66L
5）三联 HGP‑33A
- HGP‑33A‑F66R、HGP‑33A‑L66L
- HGP‑33A‑F2525R、HGP‑33A‑F2828R、HGP‑33A‑F2828L
四、双联叶片泵（VP‑XX‑XX‑FA3）
- VP‑20‑20‑FA3、VP‑30‑30‑FA3、VP‑40‑40‑FA3
五、液压阀系列（DSG 系列，与 YUKEN 通用）

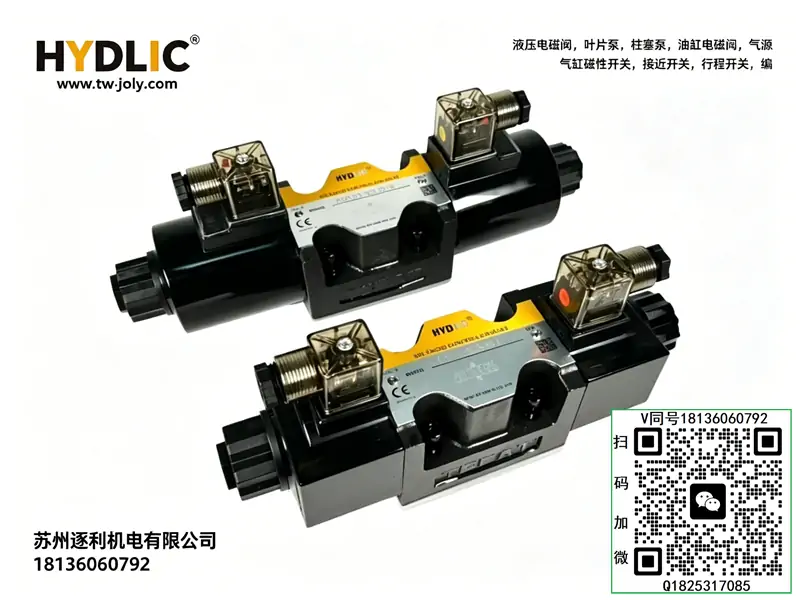

1）电磁换向阀（DSG‑01 / 03）
- DSG‑01‑2B2‑DL‑D2、DSG‑01‑3C2‑DL‑D2、DSG‑01‑3C4‑DL‑D2
- DSG‑01‑2B2‑DL‑A2、DSG‑01‑3C2‑DL‑A2、DSG‑01‑3C4‑DL‑A2
- DSG‑03‑2B2‑DL‑D2、DSG‑03‑3C2‑DL‑D2、DSG‑03‑3C4‑DL‑D2
- DSG‑03‑2B2‑DL‑A2、DSG‑03‑3C2‑DL‑A2、DSG‑03‑3C4‑DL‑A2
2）压力阀 / 叠加阀
- 溢流阀：DB‑02、DB‑03
- 叠加单向阀：MCV‑02‑W
- 叠加节流阀：MTC‑02‑A/B
六、电机泵组（配套）
- 内插式电机：0.75kW、1.5kW、2.2kW、3.7kW、5.5kW
- 卧式电机 + 泵：VP‑20+1.5KW、VP‑30+2.2KW、VP‑40+3.7KW
七、型号命名规则（以 VP‑20‑FA3 为例）
- VP：变量叶片泵
- 20：排量 20cc/rev
- F：法兰安装
- A：轴端（A = 标准）
- 3：设计版本（1/2/3）
- SF：带调压手柄
- HVP：高压型（14MPa）
- HGP：齿轮泵
- DSG：电磁换向阀
一、型号释义
- VUP：静音型低压变量叶片泵系列，专为机床、小型液压站设计，低噪音、低发热、自动变量节能，是自动化设备通用主力泵型
- 23：公称排量23 mL/r，中大流量规格，流量大于常规VP-20，适配动作速度更快的中小型液压设备
- 常见后缀：VUP-23-4.0 / VUP-23-6.0，代表最大调压4.0MPa / 6.0MPa，适配不同低压工况。
二、核心参数
- 产品类型：内反馈自动恒压变量叶片泵（静音节能低压型）
- 公称排量：23 mL/r
- 标准调压范围：1.5～6.0 MPa（常规6.0版本）
- 最高瞬时压力：6.5 MPa
- 转速范围：800～1800 r/min
- 推荐工作转速：1440 r/min（4极工频电机标配）
- 额定输出流量：约 33 L/min @1440r/min
- 容积效率：≥90%
- 总效率：≥82%
- 适配电机功率：常规工况1.5KW，满压6MPa工况2.2KW
- 安装方式：法兰直连式（电机直插安装，紧凑无支架）
- 旋向：标准右旋（轴端视角顺时针CW）
- 泵体材质：高强度铸铁一体成型，抗振耐磨、长期运行不易形变
- 密封材质：NBR耐油橡胶密封件，抗老化、耐连续负载冲击
- 适用介质：46#、68#抗磨液压油
- 工作油温：-10℃～+70℃
- 油液清洁度：NAS8级及以上
- 运行特性：静音低震、自动变量卸荷、空载温升极低、压力稳定、适配24小时连续机床工况
三、工作原理
VUP-23为内反馈式低压恒压变量叶片泵，依靠系统油压自动调节定子偏心量，实现流量、压力自适应匹配，无需外接溢流阀稳压。设备空载待机时，系统压力偏低，泵体自动减小偏心量、降低输出流量，进入低压卸荷节能状态，大幅降低空载发热与能耗；设备执行进给、夹紧、顶升等动作时，负载压力上升，反馈油压推动定子增大偏心量，输出23cc大流量，保障设备动作快速顺畅；系统达到设定保压压力后，泵自动微量变量，仅输出极小流量维持系统压力，实现精准恒压保压。VUP系列优化了壳体流道与定子曲线，相比普通VP泵噪音更低、抗污性更强，更适配机床长期连续运行工况。
四、产品特点
- 超静音运行：专属静音结构设计，优化啮合脉动与油道缓冲，整机噪音远低于普通VP泵，适配精密机床、静音车间环境
- 大流量动作快：23cc中大排量，流量充足，设备进给、复位速度更快，生产效率更高
- 全自动节能稳压：空载卸荷、负载大流量、保压小流量三段自适应，杜绝持续溢流发热，节能效果优异
- 稳压精度高：变量反馈灵敏，压力波动小，保压不掉压，适配机床定位、工装夹紧精密工况
- 抗污染能力强：内部配合间隙优化，对油液洁净度容忍度更高，不易卡滞、不易调压失灵
- 结构紧凑通用：法兰直装设计，装配简单、同轴度高、震动小，1.5KW/2.2KW电机通用适配，替换性极强
五、典型应用
数控车床、加工中心机床液压单元、自动化工装夹具系统、包装机械、木工机械、轻工自动化液压站、需要静音、快速动作、长期连续待机的低压液压控制系统，可搭配DSG-02-3C2、MTCV-02W、MSCV-02A等常规阀件组成完整液压回路。
六、适配动力（电机参考）
- 常规中低压工况（≤4MPa）：适配1.5KW 4极电机
- 满压满载工况（4～6MPa）：适配 2.2KW 4极电机
七、使用注意事项
- 严格按照右旋标准旋向运行，禁止反转，反转会直接导致吸油失效、泵芯空蚀、无法建立压力。
- 开机必须空载启动，先泄压后启动，避免带压启动液压冲击拉伤叶片与定子曲面。
- 吸油管路全程密封严实无漏气，进气会造成啸叫异响、压力跳动、气蚀磨损泵芯。
- 必须配置100～150μm吸油过滤器，杂质极易卡滞变量机构，导致调压漂移、压力不稳。
- 禁止长期超6MPa额定压力运行，防止变量弹簧疲劳、定子变形、密封击穿漏油。
- 调压需缓慢微调顶部调压螺钉，严禁一次性调至极限高压，避免系统压力突变冲击损坏元件。
- 电机与油泵同轴度≤0.1mm，禁止偏心倾斜安装，避免高速震动、轴承异响、快速磨损。
- 泄油口独立直通油箱，严控泄油背压，背压过高会导致泵体发热、稳压不良、内泄增大。
- 新机运行50小时更换液压油及滤芯，清除装配残留杂质，延长泵体使用寿命。
八、常见故障及排查
- 压力调不高、出力不足：调压弹簧疲劳、变量机构卡滞、吸油进气；清洗变量组件，更换老化弹簧，封堵漏气点位。
- 压力跳动、稳压不稳：系统残留空气、油液污染、反馈油路堵塞；系统彻底排气，更换洁净液压油，疏通反馈油道。
- 噪音偏大、振动异常：滤芯堵塞、管路进气、安装不同心；清理滤芯，紧固密封管路，校正同轴度。
- 空载压力偏高、卸荷不彻底：变量阀芯油污卡滞、定子活动受阻；拆解清洗泵体内部，恢复变量灵活性。
- 设备动作偏慢、流量不足：电机转速异常、泵芯轻微磨损内泄；核对转速参数，检修泵芯磨损间隙。
- 轴端渗油、法兰漏油：油封老化、轴面划伤、安装受力不均；更换全新密封件，对角均匀锁紧螺栓。
九、型号区分与互换说明
- VUP-23-4.0：最高压力4MPa，适用于低压轻载夹紧、辅助动作
- VUP-23-6.0：最高压力6MPa，通用标准型，适配绝大多数常规低压工况
- 互换关系：可与VP2-23、VP-23规格互换，VUP系列静音与抗污性能更优
