GPY-10R齿轮泵HYDLIC油泵HGP-2A-F12R/3R/4R/5.8R/6/8/9/11.5
一、低压变量叶片泵（VP 系列，7MPa）
1）VP 标准型（VP‑XX‑FAX）
- VP‑08‑FA1、VP‑08‑FA2、VP‑08‑FA3
- VP‑12‑FA1、VP‑12‑FA2、VP‑12‑FA3
- VP‑15‑FA1、VP‑15‑FA2、VP‑15‑FA3
- VP‑20‑FA1、VP‑20‑FA2、VP‑20‑FA3
- VP‑30‑FA1、VP‑30‑FA2、VP‑30‑FA3
- VP‑40‑FA1、VP‑40‑FA2、VP‑40‑FA3
2）VP‑SF 带调压手柄型
- VP‑SF‑12‑D、VP‑SF‑15‑D、VP‑SF‑20‑D
3）VPVC / HVPVC 高压变量型（14MPa）
- VPVC‑F12‑A3‑02、VPVC‑F20‑A3‑02、VPVC‑F20‑A4‑02A
- HVPVC‑F30‑A4‑20
4）VPV2 / VDC 改进款
- VPV2‑12‑35
- VDC‑1A‑F20D‑20

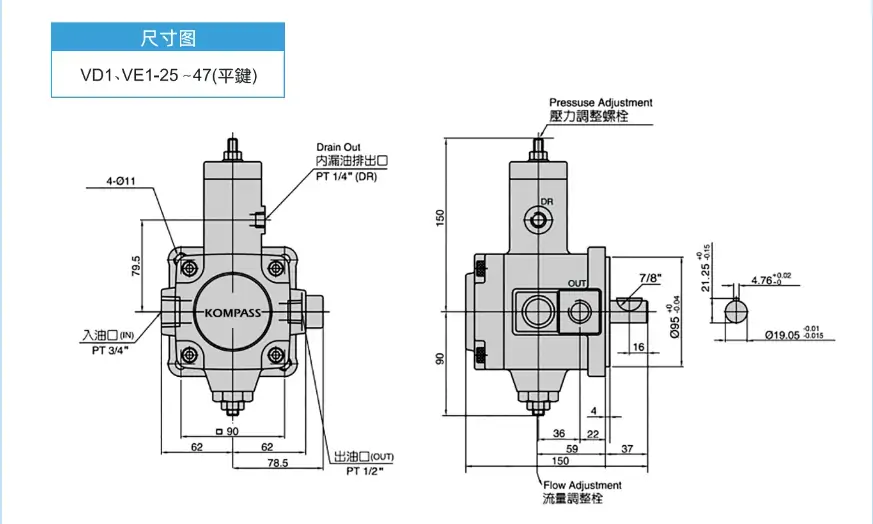

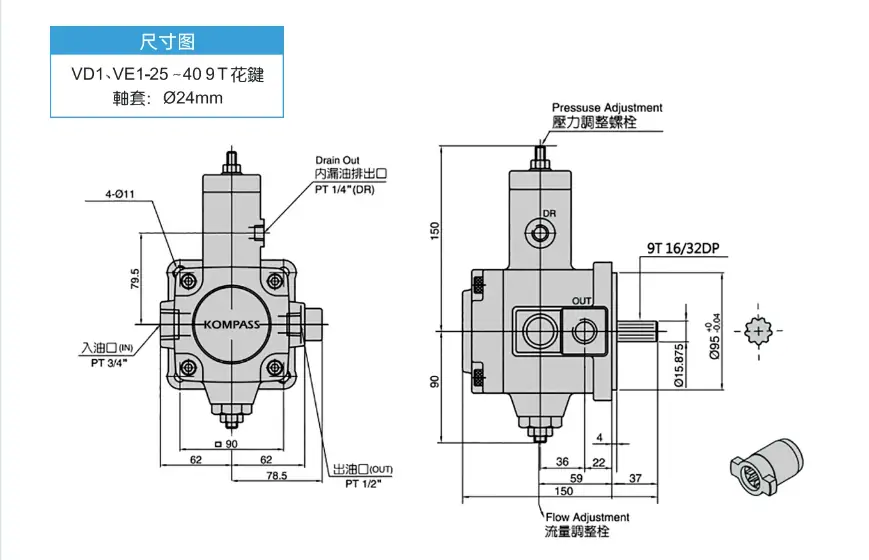

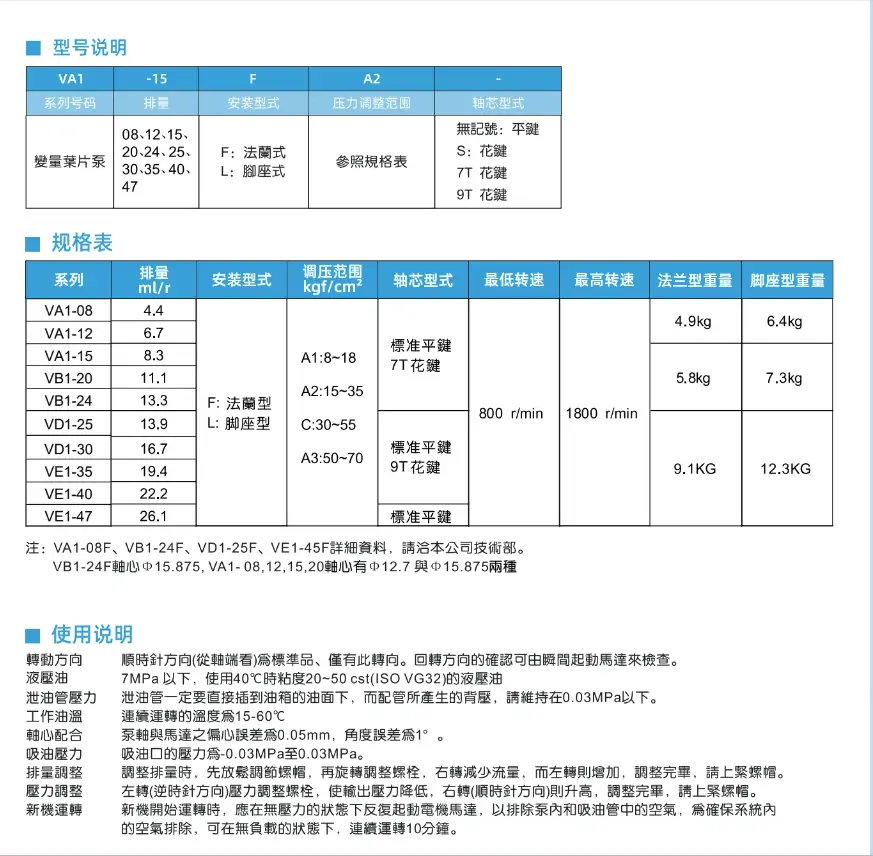

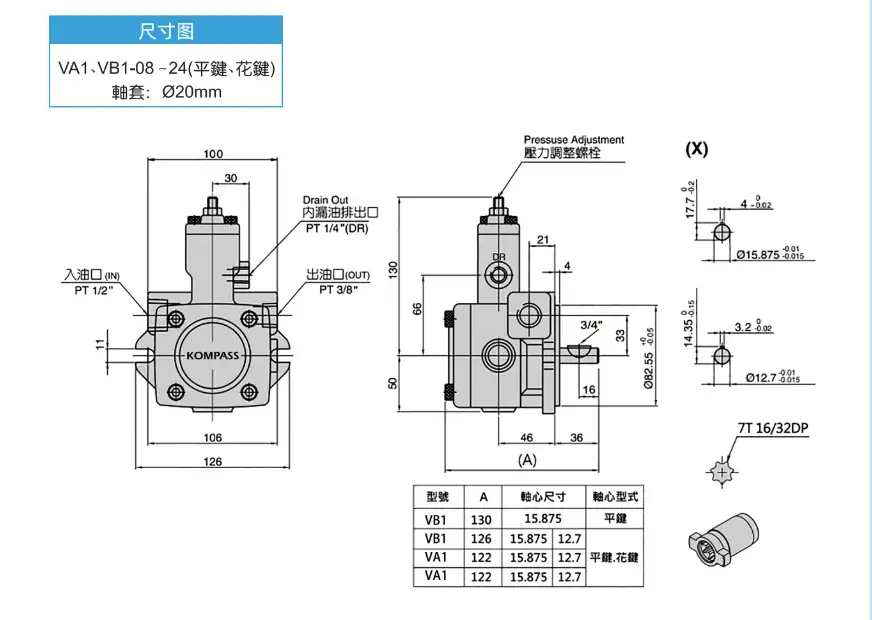

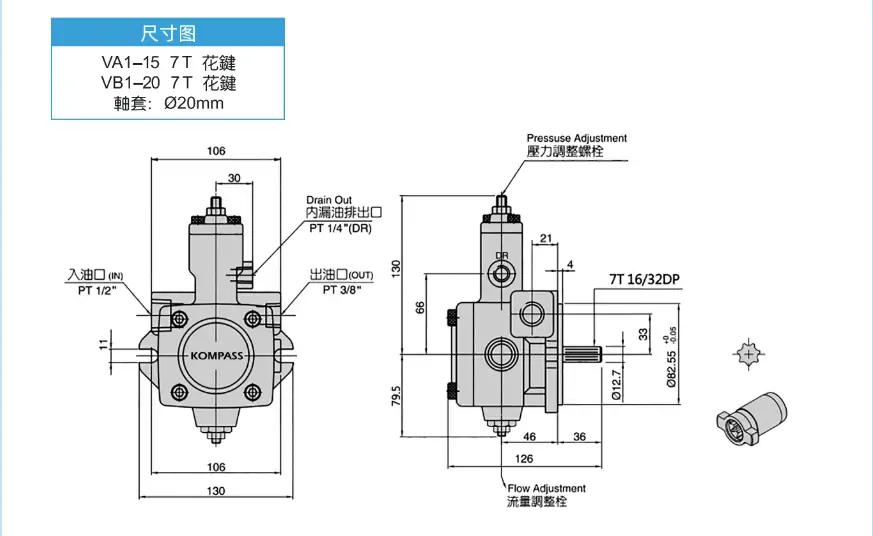

5）VB1 系列
- VB1‑20F‑A3
二、定量叶片泵（50T 系列，21MPa）
- 50T‑36/S、50T‑40/S、50T‑50/S
- VP5F‑B3‑50S
三、齿轮泵（HGP 系列，高压）
1）单联 HGP‑1A
- HGP‑1A‑F1R、HGP‑1A‑F6R
2）单联 HGP‑2A
- HGP‑2A‑F4R、HGP‑2A‑F6R、HGP‑2A‑F8R、HGP‑2A‑L4R
3）单联 HGP‑3A
- HGP‑3A‑F11R、HGP‑3A‑F17R
4）双联 HGP‑22A
- HGP‑22A‑F44R、HGP‑22A‑F66R、HGP‑22A‑F66L
- HGP‑22A‑L66R、HGP‑22A‑L66L
5）三联 HGP‑33A
- HGP‑33A‑F66R、HGP‑33A‑L66L
- HGP‑33A‑F2525R、HGP‑33A‑F2828R、HGP‑33A‑F2828L
四、双联叶片泵（VP‑XX‑XX‑FA3）
- VP‑20‑20‑FA3、VP‑30‑30‑FA3、VP‑40‑40‑FA3
五、液压阀系列（DSG 系列，与 YUKEN 通用）

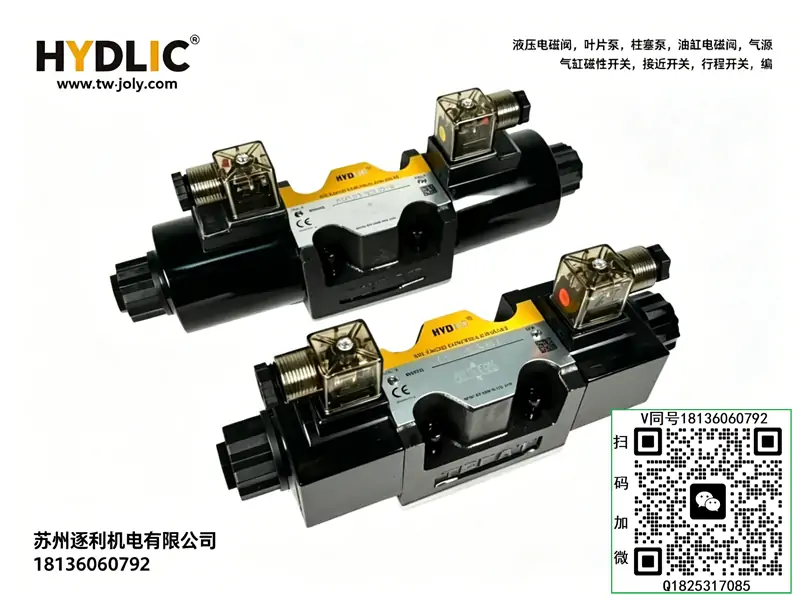

1）电磁换向阀（DSG‑01 / 03）
- DSG‑01‑2B2‑DL‑D2、DSG‑01‑3C2‑DL‑D2、DSG‑01‑3C4‑DL‑D2
- DSG‑01‑2B2‑DL‑A2、DSG‑01‑3C2‑DL‑A2、DSG‑01‑3C4‑DL‑A2
- DSG‑03‑2B2‑DL‑D2、DSG‑03‑3C2‑DL‑D2、DSG‑03‑3C4‑DL‑D2
- DSG‑03‑2B2‑DL‑A2、DSG‑03‑3C2‑DL‑A2、DSG‑03‑3C4‑DL‑A2
2）压力阀 / 叠加阀
- 溢流阀：DB‑02、DB‑03
- 叠加单向阀：MCV‑02‑W
- 叠加节流阀：MTC‑02‑A/B
六、电机泵组（配套）
- 内插式电机：0.75kW、1.5kW、2.2kW、3.7kW、5.5kW
- 卧式电机 + 泵：VP‑20+1.5KW、VP‑30+2.2KW、VP‑40+3.7KW
七、型号命名规则（以 VP‑20‑FA3 为例）
- VP：变量叶片泵
- 20：排量 20cc/rev
- F：法兰安装
- A：轴端（A = 标准）
- 3：设计版本（1/2/3）
- SF：带调压手柄
- HVP：高压型（14MPa）
- HGP：齿轮泵
- DSG：电磁换向阀
一、型号释义
- HGP：高压齿轮泵系列代号，台湾新鸿经典工业级外啮合齿轮泵，高压、静音、高效率、结构紧凑
- 2A：2A标准系列规格，中高压级齿轮泵、通用安装尺寸、适配中小型液压系统主力泵型
- F：安装形式，法兰直连式安装，可直接对接液压电机，同轴度高、装配稳固、抗震动
- 12：公称排量 12 mL/r，中小流量标准通用规格
- R：旋向代号，右旋（轴端视角顺时针CW），工业标准通用旋向
二、核心参数
- 产品类型：中高压外啮合定量齿轮泵（工业精密高压型）
- 公称排量：12 mL/r
- 额定工作压力：21.0 MPa（210 bar）
- 最高瞬时峰值压力：25.0 MPa（250 bar）
- 标准转速范围：800～1800 r/min
- 推荐工作转速：1440 r/min（4极工频电机标配）
- 额定输出流量：约 17.2 L/min @1440r/min
- 容积效率：≥92%，高压内泄小、保压性能优异
- 总效率：≥85%，高压工况温升低、能耗小
- 适配电机功率：1.5KW～2.2KW（21MPa满压工况适配2.2KW）
- 安装方式：法兰直连式（电机直插安装，无需支架）
- 旋向：右旋CW（轴端视角顺时针）
- 泵体材质：高强度轻量化铝合金壳体，硬质合金齿轮，耐磨抗压、抗疲劳不变形
- 密封材质：高压专用耐油密封组件，抗高压冲击、耐老化、防渗漏
- 进出油口：标准侧进上出布局，管路排布顺畅、通流阻力小
- 适用介质：46#、68#抗磨液压油
- 工作油温：-10℃～+70℃
- 油液清洁度：NAS8级及以上，建议10μm精密过滤
- 运行特性：高压稳定、低脉动、低噪音、高效率、可24小时连续重载运行
三、工作原理
HGP-2A-F12R为精密外啮合高压齿轮泵，依靠一对高精度合金钢齿轮啮合运转完成吸压油循环。电机驱动主动齿轮旋转，带动从动齿轮同步运转，齿轮脱开侧容积增大形成负压，稳定吸入液压油；齿轮啮合侧容积减小，挤压油液建立高压持续供油。泵体采用高精度齿轮配合与间隙补偿结构，有效减小高压内泄，保障高压工况下流量与压力稳定性。整体定量输出、压力持续恒定，搭配系统溢流阀即可完成稳压调压，结构简单、响应快、高压承载力强，适配各类中高压精密液压工况。
四、产品特点
- 中高压重载性能：21MPa长期额定耐压，峰值可达25MPa，远超普通低压叶片泵，适配高压夹紧、高压成型工况
- 高效低内泄：精密磨齿工艺，齿轮配合间隙极小，容积效率高，高压保压不掉压、内泄量低
- 静音低脉动：优化齿轮啮合精度，减少困油冲击，运行噪音低、震动小，适配精密静音生产环境
- 轻量化高刚性：铝合金壳体轻量化设计，同时具备高强度抗压特性，不易变形、抗设备震动
- 法兰直装稳定：标准法兰直连结构，与电机同轴度高，长期运行不易偏心磨损、渗漏，装配便捷
- 耐用故障率低：合金钢齿轮耐磨抗冲击，整体结构简单无复杂变量机构，维护简单、使用寿命长
五、典型应用
精密工装高压夹紧液压系统、小型高压油压机、磨床/铣床机床液压动力单元、自动化精密定位设备、轻工橡塑高压辅助液压站、需要高压保压、小流量高压力输出的工业液压控制系统，可搭配02通径电磁阀、叠加阀组成完整高压液压回路。
六、适配动力（电机参考）
- 常规中压工况（≤15MPa）：适配 1.5KW 4极电机
- 满载高压工况（15～21MPa）：适配 2.2KW 4极电机
七、使用注意事项
- 严格按照右旋标准旋向运行，禁止反转，反转会直接造成吸油失效、齿轮干磨拉伤、泵体快速损坏。
- 设备必须空载启动，开机前完全泄压，禁止带压启停，避免高压冲击拉伤精密齿轮配合面。
- 吸油管路全程密封严实无漏气，进气会导致啸叫异响、压力波动、气蚀磨损齿轮，大幅降低使用寿命。
- 必须配置100～150μm吸油过滤器，细小杂质极易拉伤齿轮与端面，造成内泄增大、压力掉压。
- 禁止长期超21MPa额定压力持续运行，短时峰值压力不得超过25MPa，防止壳体变形、密封击穿漏油。
- 电机与油泵法兰直装同轴度≤0.1mm，禁止偏心、倾斜安装，避免高速运行异响、轴承快速磨损。
- 保持回油管路通畅、背压合理，背压过高会导致泵体温升过快、效率下降、高压稳压不稳。
- 新机运行50小时需更换液压油并清洗滤芯，清除装配残留铁屑杂质，保障高压工况长期稳定运行。
八、常见故障及排查
- 高压压力上不去、出力不足：齿轮端面磨损、内部间隙变大、吸油进气；更换洁净液压油，检修泵芯磨损情况，封堵管路漏气点。
- 泵体啸叫噪音大、振动明显：吸油滤芯堵塞、管路进气、安装不同心；清理滤芯、紧固密封管路、校正同轴度。
- 保压掉压快、稳压差：泵体内泄增大、齿轮磨损老化；检修泵芯配合间隙，磨损严重直接更换泵体。
- 压力波动不稳、跳动频繁：系统残留空气、油液污染变质；系统彻底排气，更换合格抗磨液压油。
- 泵体异常高温、温升过快：长期高压溢流、内部干磨、回油背压过高；调整系统工作压力、优化回油管路。
- 轴端、法兰渗油漏油：高压油封老化、轴面划伤、安装受力不均；更换全新高压密封套件，对角均匀锁紧螺栓。
