YDLIC VP30液压变量叶片油泵VP2-40-70 VP-40-FA3
一、低压变量叶片泵（VP 系列，7MPa）
1）VP 标准型（VP‑XX‑FAX）
- VP‑08‑FA1、VP‑08‑FA2、VP‑08‑FA3
- VP‑12‑FA1、VP‑12‑FA2、VP‑12‑FA3
- VP‑15‑FA1、VP‑15‑FA2、VP‑15‑FA3
- VP‑20‑FA1、VP‑20‑FA2、VP‑20‑FA3
- VP‑30‑FA1、VP‑30‑FA2、VP‑30‑FA3
- VP‑40‑FA1、VP‑40‑FA2、VP‑40‑FA3
2）VP‑SF 带调压手柄型
- VP‑SF‑12‑D、VP‑SF‑15‑D、VP‑SF‑20‑D
3）VPVC / HVPVC 高压变量型（14MPa）
- VPVC‑F12‑A3‑02、VPVC‑F20‑A3‑02、VPVC‑F20‑A4‑02A
- HVPVC‑F30‑A4‑20
4）VPV2 / VDC 改进款
- VPV2‑12‑35
- VDC‑1A‑F20D‑20
5）VB1 系列
- VB1‑20F‑A3
二、定量叶片泵（50T 系列，21MPa）
- 50T‑36/S、50T‑40/S、50T‑50/S
- VP5F‑B3‑50S
三、齿轮泵（HGP 系列，高压）
1）单联 HGP‑1A
- HGP‑1A‑F1R、HGP‑1A‑F6R
2）单联 HGP‑2A
- HGP‑2A‑F4R、HGP‑2A‑F6R、HGP‑2A‑F8R、HGP‑2A‑L4R
3）单联 HGP‑3A
- HGP‑3A‑F11R、HGP‑3A‑F17R
4）双联 HGP‑22A
- HGP‑22A‑F44R、HGP‑22A‑F66R、HGP‑22A‑F66L
- HGP‑22A‑L66R、HGP‑22A‑L66L
5）三联 HGP‑33A
- HGP‑33A‑F66R、HGP‑33A‑L66L
- HGP‑33A‑F2525R、HGP‑33A‑F2828R、HGP‑33A‑F2828L
四、双联叶片泵（VP‑XX‑XX‑FA3）
- VP‑20‑20‑FA3、VP‑30‑30‑FA3、VP‑40‑40‑FA3
五、液压阀系列（DSG 系列，与 YUKEN 通用）

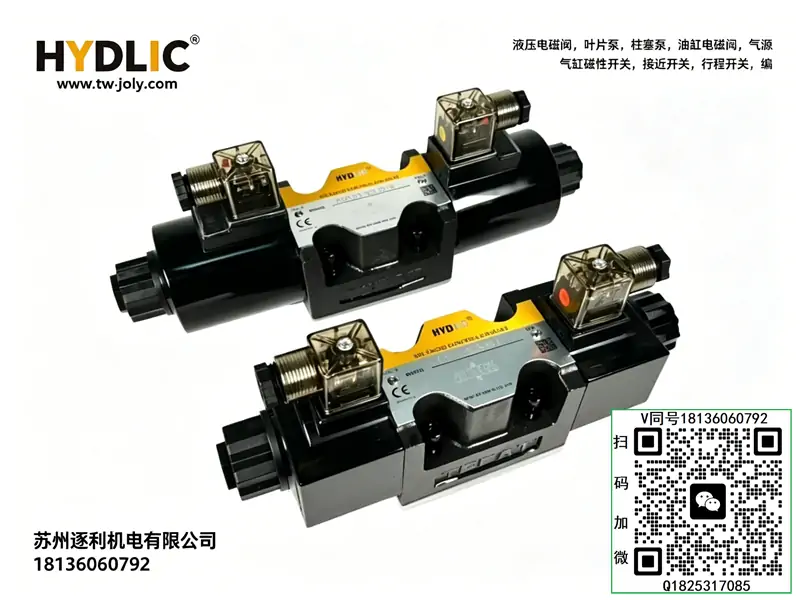

1）电磁换向阀（DSG‑01 / 03）
- DSG‑01‑2B2‑DL‑D2、DSG‑01‑3C2‑DL‑D2、DSG‑01‑3C4‑DL‑D2
- DSG‑01‑2B2‑DL‑A2、DSG‑01‑3C2‑DL‑A2、DSG‑01‑3C4‑DL‑A2
- DSG‑03‑2B2‑DL‑D2、DSG‑03‑3C2‑DL‑D2、DSG‑03‑3C4‑DL‑D2
- DSG‑03‑2B2‑DL‑A2、DSG‑03‑3C2‑DL‑A2、DSG‑03‑3C4‑DL‑A2
2）压力阀 / 叠加阀
- 溢流阀：DB‑02、DB‑03
- 叠加单向阀：MCV‑02‑W
- 叠加节流阀：MTC‑02‑A/B
六、电机泵组（配套）
- 内插式电机：0.75kW、1.5kW、2.2kW、3.7kW、5.5kW
- 卧式电机 + 泵：VP‑20+1.5KW、VP‑30+2.2KW、VP‑40+3.7KW
七、型号命名规则（以 VP‑20‑FA3 为例）
- VP：变量叶片泵
- 20：排量 20cc/rev
- F：法兰安装
- A：轴端（A = 标准）
- 3：设计版本（1/2/3）
- SF：带调压手柄
- HVP：高压型（14MPa）
- HGP：齿轮泵
- DSG：电磁换向阀
一、型号释义
- VP2：二代升级版低压恒压变量叶片泵，相比普通VP一代，稳压精度更高、抗污染更强、噪音更低，适配长期连续工况
- 40：公称排量 40 mL/r，中大流量规格，满足设备快速进给、大流量动作需求
- 70：压力等级代码，代表最高工作压力 7.0 MPa（70kg/cm²），标准低压满压机型
二、核心参数
- 产品类型：二代内反馈自动恒压变量叶片泵（低压节能静音型）
- 公称排量：40 mL/r
- 标准调压范围：2.0～7.0 MPa
- 最高瞬时压力：7.5 MPa
- 转速范围：800～1800 r/min
- 推荐工作转速：1440 r/min（4极工频电机标配）
- 额定输出流量：约 57.6 L/min @1440r/min
- 容积效率：≥91%
- 总效率：≥83%
- 适配电机功率：常规工况2.2KW，满压7MPa工况3KW
- 安装方式：标准法兰直连式（电机直插安装）
- 旋向：标准右旋（轴端视角顺时针CW）
- 泵体材质：高强度铸铁一体成型，抗振抗压、不易形变
- 密封材质：NBR耐油橡胶密封，抗老化、适配长期连续运行
- 适用介质：46#、68#抗磨液压油
- 工作油温：-10℃～+70℃
- 油液清洁度：NAS8级及以上
- 运行特性：二代优化结构、稳压更稳、噪音更低、卸荷彻底、24小时连续运行温升低
三、工作原理
VP2-40-70为二代升级内反馈恒压变量叶片泵，依托系统油压自动调节定子偏心量，实现流量、压力全自动自适应匹配，无需外接溢流阀稳压。设备空载待机时，系统压力偏低，泵体自动缩小偏心量，降低输出流量，进入低压卸荷节能状态，大幅减少空载能耗与油温堆积；设备执行快速动作、负载上升时，反馈油压推动定子增大偏心量，输出40cc大流量，保障设备进给、复位快速顺畅；系统达到设定保压压力后，泵自动微变量，仅以极小流量维持系统压力，实现精准恒压保压。二代结构优化了变量反馈间隙，压力波动更小、响应更灵敏，完美解决普通VP泵压力漂移、卸荷不彻底的问题。
四、产品特点
- 二代升级稳压：优化变量机构与弹簧配比，压力重复性好、保压不掉压，长时间运行无压力漂移，稳压精度优于普通VP泵
- 大流量高效供油：40cc中大排量，流量充足，适配设备高速动作需求，有效提升设备工作效率
- 全自动节能降耗：空载低压卸荷、负载大流量供油、保压小流量稳压三段自适应，彻底杜绝溢流发热，节能效果显著
- 静音低脉动运行：优化定子曲线与叶片配合，出油脉动更低、运行噪音更小，适配精密静音生产车间
- 抗污染能力强：升级精密配合间隙，对油液洁净度容忍度更高，不易卡滞、不易调压失灵，故障率更低
- 标准通用适配：法兰直装结构，适配市面标准2.2KW/3KW液压电机，和VP-40-FA3完全互换，替换便捷
五、典型应用
中小型液压站、自动化设备大流量进给回路、木工机械、包装机械、橡塑轻工设备、小型油压机辅助动力系统、需要快速动作+稳定保压的低压液压控制系统，可搭配G02全系电磁阀、叠加阀组成完整液压回路。
六、适配动力（电机参考）
- 常规中低压工况（≤5MPa）：适配 2.2KW 4极电机
- 满压满载工况（5～7MPa）：适配 3KW 4极电机
七、使用注意事项
- 严格按照右旋标准旋向运行，禁止反转，反转会直接导致吸油失效、泵芯空蚀损坏、无法建立压力。
- 设备开机必须空载启动，启动前完全泄压，避免带压启动产生液压冲击，拉伤精密泵芯与变量机构。
- 吸油管路必须全程密封无漏气，进气会造成泵体啸叫、压力波动、气蚀磨损，降低稳压精度与使用寿命。
- 必须配置100～150μm吸油过滤器，保持油液洁净，杂质易卡滞变量机构，导致调压失灵、压力不稳。
- 禁止长期超7MPa额定压力运行，短时峰值压力不超7.5MPa，防止弹簧疲劳、定子变形、密封击穿漏油。
- 调压操作需缓慢微调顶部调压螺钉，严禁一次性调至极限高压，避免系统压力突变冲击损坏液压元件。
- 电机与油泵法兰直装同轴度≤0.1mm，禁止偏心、倾斜安装，防止轴承异响、震动与快速磨损。
- 泄油口独立直通油箱，严控泄油背压，背压过高会引发泵体发热、稳压不良、内泄增大。
- 新机运行50小时更换液压油及滤芯，清除装配残留铁屑杂质，保障长期稳定运行。
八、常见故障及排查
- 压力调不高、满载出力不足：调压弹簧疲劳、变量机构卡滞、吸油管路进气；清洗变量组件，更换老化弹簧，封堵漏气点位。
- 压力小幅跳动、稳压不稳：系统残留空气、油液污染变质、反馈油道堵塞；系统彻底排气，更换洁净液压油，疏通反馈油路。
- 泵体噪音大、振动明显：吸油滤芯堵塞、管路松动漏气、安装同轴度偏差大；清理滤芯、紧固管路、校正安装精度。
- 空载压力偏高、卸荷不彻底：变量阀芯油污卡滞、定子活动受阻；拆解清洗泵体内部，恢复变量机构灵活性。
- 设备快速动作变慢、流量不足：电机转速异常、泵芯磨损内泄增大；核对电机参数，检修泵芯磨损间隙。
- 轴端、法兰渗油漏油：油封老化磨损、轴面划伤、安装受力不均；更换全新密封件，对角均匀锁紧螺栓。
九、互换型号参考
- 完全通用互换：VP-40-FA3、VP2-40-70（安装尺寸、流量压力、机能一致，可直接替换）
- 升级替代优势：VP2二代结构稳压、抗污、静音性能优于普通一代VP泵
