HYDLIC VP20变量叶片油泵液压泵VP-20/15/12-FA3 SF-20-D

一、低压变量叶片泵（VP 系列，7MPa）

1）VP 标准型（VP‑XX‑FAX）

• VP‑08‑FA1、VP‑08‑FA2、VP‑08‑FA3
• VP‑12‑FA1、VP‑12‑FA2、VP‑12‑FA3
• VP‑15‑FA1、VP‑15‑FA2、VP‑15‑FA3
• VP‑20‑FA1、VP‑20‑FA2、VP‑20‑FA3
• VP‑30‑FA1、VP‑30‑FA2、VP‑30‑FA3
• VP‑40‑FA1、VP‑40‑FA2、VP‑40‑FA3

2）VP‑SF 带调压手柄型

• VP‑SF‑12‑D、VP‑SF‑15‑D、VP‑SF‑20‑D

3）VPVC / HVPVC 高压变量型（14MPa）

• VPVC‑F12‑A3‑02、VPVC‑F20‑A3‑02、VPVC‑F20‑A4‑02A
• HVPVC‑F30‑A4‑20

4）VPV2 / VDC 改进款

• VPV2‑12‑35
• VDC‑1A‑F20D‑20

5）VB1 系列

• VB1‑20F‑A3

二、定量叶片泵（50T 系列，21MPa）

• 50T‑36/S、50T‑40/S、50T‑50/S
• VP5F‑B3‑50S

三、齿轮泵（HGP 系列，高压）

1）单联 HGP‑1A

• HGP‑1A‑F1R、HGP‑1A‑F6R

2）单联 HGP‑2A

• HGP‑2A‑F4R、HGP‑2A‑F6R、HGP‑2A‑F8R、HGP‑2A‑L4R

3）单联 HGP‑3A

• HGP‑3A‑F11R、HGP‑3A‑F17R

4）双联 HGP‑22A

• HGP‑22A‑F44R、HGP‑22A‑F66R、HGP‑22A‑F66L
• HGP‑22A‑L66R、HGP‑22A‑L66L

5）三联 HGP‑33A

• HGP‑33A‑F66R、HGP‑33A‑L66L
• HGP‑33A‑F2525R、HGP‑33A‑F2828R、HGP‑33A‑F2828L

四、双联叶片泵（VP‑XX‑XX‑FA3）

• VP‑20‑20‑FA3、VP‑30‑30‑FA3、VP‑40‑40‑FA3

五、液压阀系列（DSG 系列，与 YUKEN 通用）

1）电磁换向阀（DSG‑01 / 03）

• DSG‑01‑2B2‑DL‑D2、DSG‑01‑3C2‑DL‑D2、DSG‑01‑3C4‑DL‑D2
• DSG‑01‑2B2‑DL‑A2、DSG‑01‑3C2‑DL‑A2、DSG‑01‑3C4‑DL‑A2
• DSG‑03‑2B2‑DL‑D2、DSG‑03‑3C2‑DL‑D2、DSG‑03‑3C4‑DL‑D2
• DSG‑03‑2B2‑DL‑A2、DSG‑03‑3C2‑DL‑A2、DSG‑03‑3C4‑DL‑A2

2）压力阀 / 叠加阀

• 溢流阀：DB‑02、DB‑03
• 叠加单向阀：MCV‑02‑W
• 叠加节流阀：MTC‑02‑A/B

六、电机泵组（配套）

• 内插式电机：0.75kW、1.5kW、2.2kW、3.7kW、5.5kW
• 卧式电机 + 泵：VP‑20+1.5KW、VP‑30+2.2KW、VP‑40+3.7KW

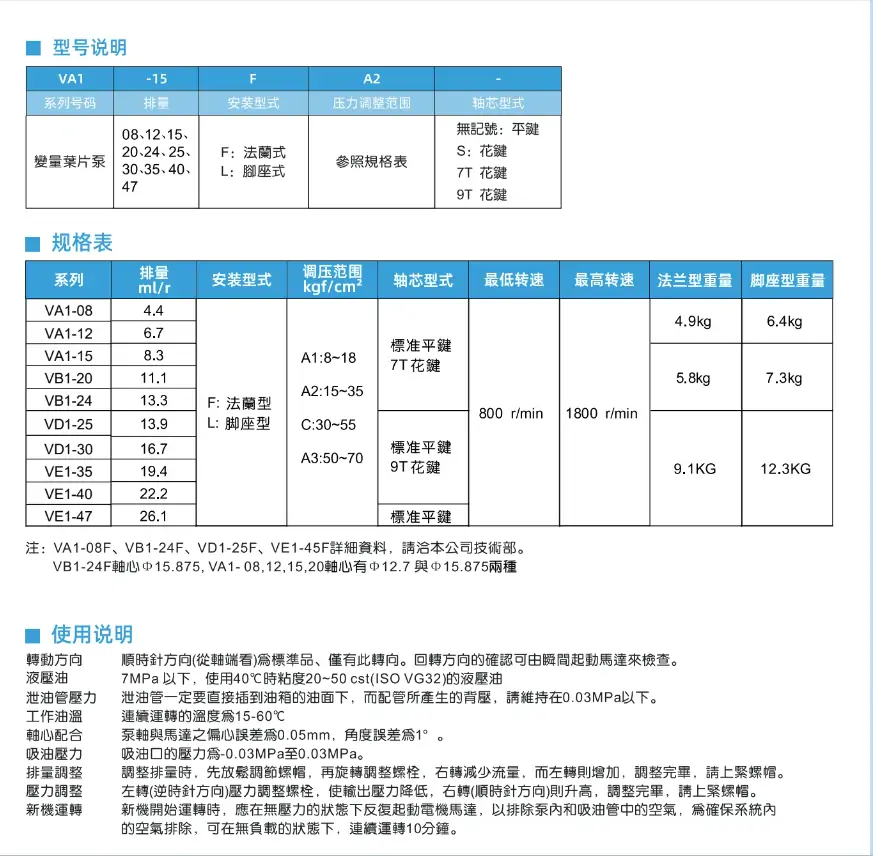

七、型号命名规则（以 VP‑20‑FA3 为例）

• VP：变量叶片泵
• 20：排量 20cc/rev
• F：法兰安装
• A：轴端（A = 标准）
• 3：设计版本（1/2/3）
• SF：带调压手柄
• HVP：高压型（14MPa）
• HGP：齿轮泵
• DSG：电磁换向阀

一、型号释义

• VP：台湾经典低压内反馈恒压变量叶片泵系列，自带调压节能、静音低发热，是小型液压站标配主力泵型
• 20：公称排量 20 mL/r，中小流量通用规格，适配中小型设备常规动作速度
• F：安装形式，法兰直连式安装，可直接对接电机，同轴度高、装配紧凑、震动小
• A3：压力弹簧配置，标准调压区间，适配常规低压工况，稳压线性平稳、通用性最强

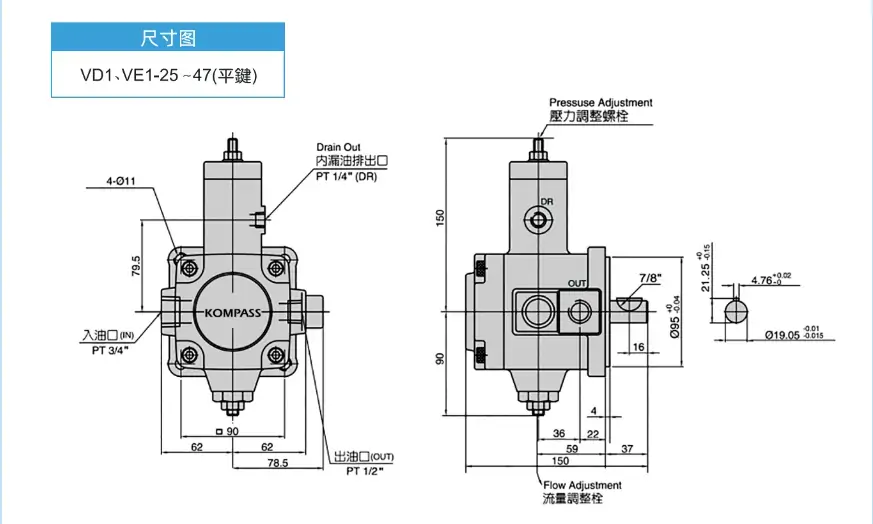

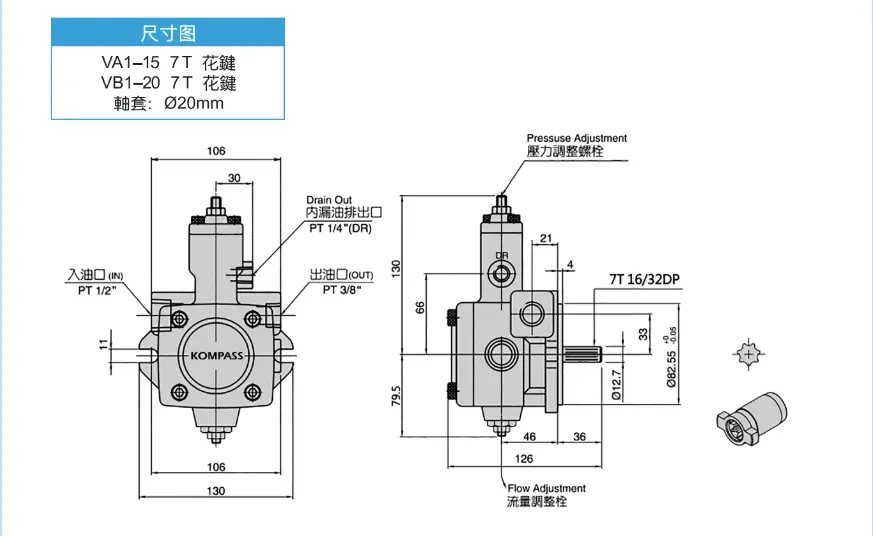

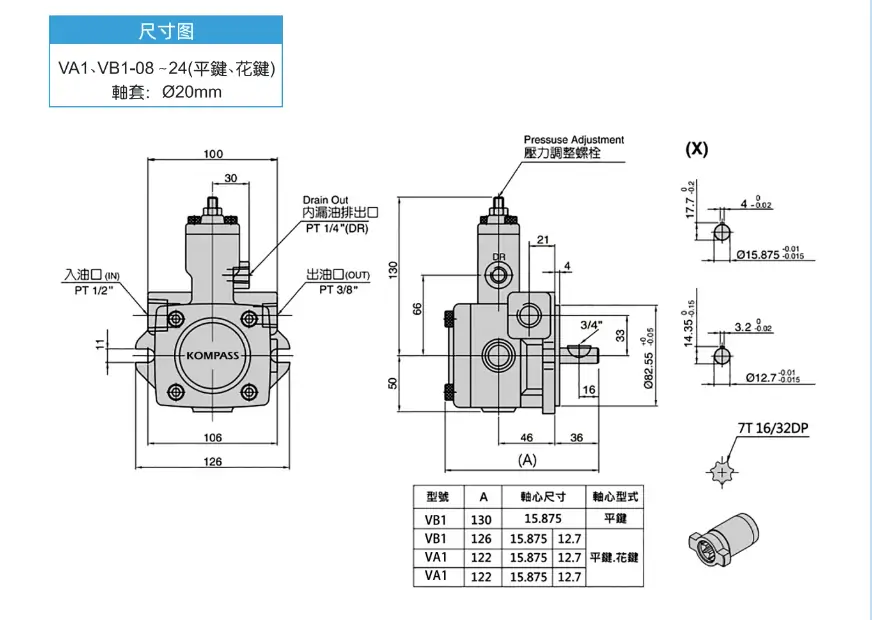

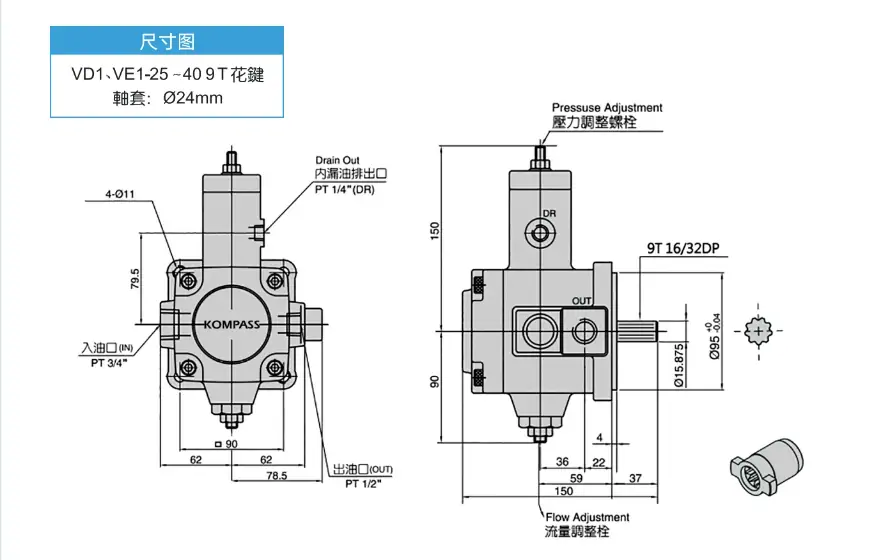

二、核心参数

• 产品类型：内反馈自动恒压变量叶片泵（低压节能型）
• 公称排量：20 mL/r
• 标准调压范围：2.0～7.0 MPa
• 最高瞬时压力：7.5 MPa
• 转速范围：800～1800 r/min
• 推荐工作转速：1440 r/min（4极工频电机标配）
• 额定输出流量：约 28.8 L/min @1440r/min
• 容积效率：≥90%
• 总效率：≥82%
• 适配电机功率：0.75KW～1.5KW（完美适配0.75KW标准液压电机）
• 安装方式：法兰直连式（电机直插安装，无需支架）
• 旋向：标准右旋（轴端视角顺时针CW）
• 泵体材质：高强度铸铁一体成型，抗振耐磨、长期运行不易形变
• 密封材质：NBR耐油橡胶密封件，抗老化、适配长期连续工况
• 适用介质：46#、68#抗磨液压油
• 工作油温：-10℃～+70℃
• 油液清洁度：NAS8级及以上
• 运行特性：自动变量稳压、空载低压卸荷、静音低脉动、低温升、24小时连续运行稳定

三、工作原理

VP-20-FA3为内反馈式低压恒压变量叶片泵，依靠系统油压自动调节定子偏心量，实现压力与流量自适应匹配，无需外接溢流阀即可稳压。设备待机无负载时，系统压力偏低，泵体自动减小偏心量、降低输出流量，进入低压卸荷节能状态，大幅减少空载发热与能耗；设备执行夹紧、进给、顶升等动作时，负载压力上升，内部反馈油压推动定子增大偏心量，输出大流量满足设备快速动作需求；当系统达到设定保压压力后，泵自动减小排量，仅输出微量流量维持系统压力，实现精准恒压保压。全程自动匹配工况，彻底解决定量泵持续溢流、油温高、耗电高的问题。

四、产品特点

• 自带调压节能：泵体集成变量调压机构，省去外置溢流阀，简化油路结构，减少故障点，待机自动卸荷节能效果显著
• 稳压精准稳定：低压区间稳压线性好，压力波动小，设备保压不掉压，适合工装夹紧、定位保压工况
• 静音低脉动：优化定子曲线与叶片配合结构，出油脉动小，运行噪音低，适配车间静音生产环境
• 适配性极强：完美匹配0.75KW、1.5KW常规液压电机，是小型液压站最主流标配泵型
• 法兰直装稳固：一体式法兰结构，与电机直连同轴度高，抗震动、不易偏心磨损，装配简单、维护便捷
• 耐用故障率低：结构成熟、零件通用，抗疲劳、耐连续启停，长期运行压力与流量无明显衰减

五、典型应用

小型标准液压站、自动化工装夹具夹紧系统、机床辅助液压动力单元、包装机械、木工机械、轻工自动化设备、低压顶升定位液压回路，可搭配G02系列电磁阀、叠加阀组成完整简易节能液压系统。

六、适配动力（电机参考）

• 常规工况（≤5MPa）：适配 0.75KW 4极电机（C01-43BO完美匹配）
• 满压工况（5～7MPa）：适配 1.5KW 4极电机

七、使用注意事项

• 严格按照右旋标准旋向运行，禁止反转，反转会直接导致吸油不良、空蚀损坏泵芯组件。
• 开机必须空载启动，先泄压后启动，避免带压启动造成液压冲击，拉伤叶片与定子曲面。
• 吸油管路全程密封严实无漏气，进气会造成泵体啸叫、压力波动、气蚀磨损，降低稳压精度。
• 必须配置100～150μm吸油过滤器，保持油液洁净，杂质极易卡滞变量机构，导致调压失灵、压力漂移。
• 禁止长期超7MPa额定压力运行，防止变量弹簧疲劳、定子变形、密封破损漏油。
• 调压操作需缓慢微调泵体调压螺钉，严禁一次性调至极限高压，避免系统压力冲击损坏元件。
• 电机与油泵同轴度≤0.1mm，禁止偏心、倾斜安装，避免轴承异响、震动与快速磨损。
• 泄油口独立直通油箱，严控泄油背压，背压过高会引发泵体发热、稳压不良、内泄增大。
• 新机运行50小时更换液压油及滤芯，清除装配残留杂质，延长泵体使用寿命。

八、常见故障及排查

• 压力调不高、出力不足：调压弹簧疲劳、变量机构卡滞、吸油进气；清洗泵体变量组件，更换老化弹簧，封堵管路漏气点。
• 压力不稳、小幅跳动：系统进气、油液污染、反馈油路堵塞；系统彻底排气，更换洁净液压油，疏通反馈油道。
• 泵体噪音大、振动明显：滤芯堵塞、管路松动漏气、安装不同心；清理滤芯、紧固管路、校正安装同轴度。
• 空载压力偏高、卸荷不彻底：变量阀芯卡滞、定子活动受阻、油污堆积；拆解清洗泵体内部，保证变量机构灵活活动。
• 设备动作偏慢、流量不足：转速不达标、泵芯轻微磨损内泄大；核对电机转速，检修泵芯磨损间隙。
• 轴端渗油、法兰漏油：油封老化、轴面划伤、安装受力不均；更换全新密封件，对角均匀锁紧螺栓。
