HYDLIC单向节流阀MTCV-02W调速阀STC-02W MSW-01-X MSW-03-Y 04W

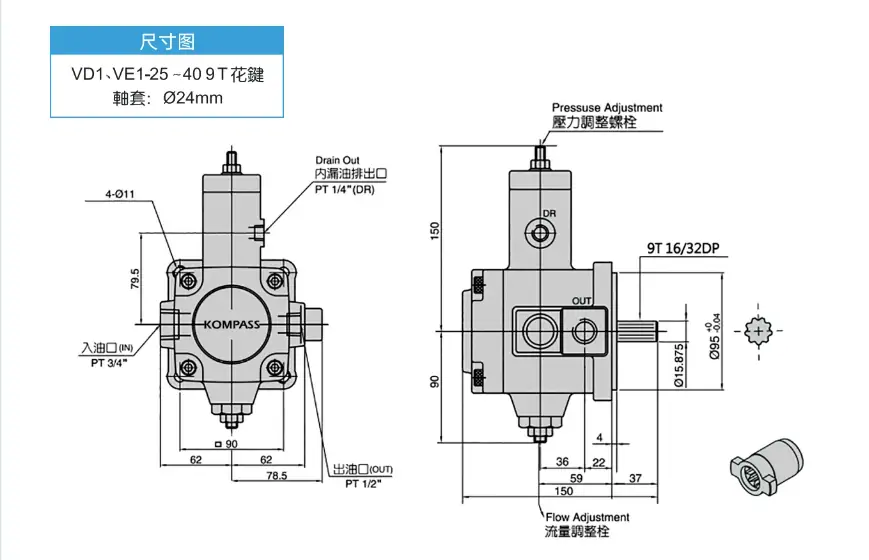

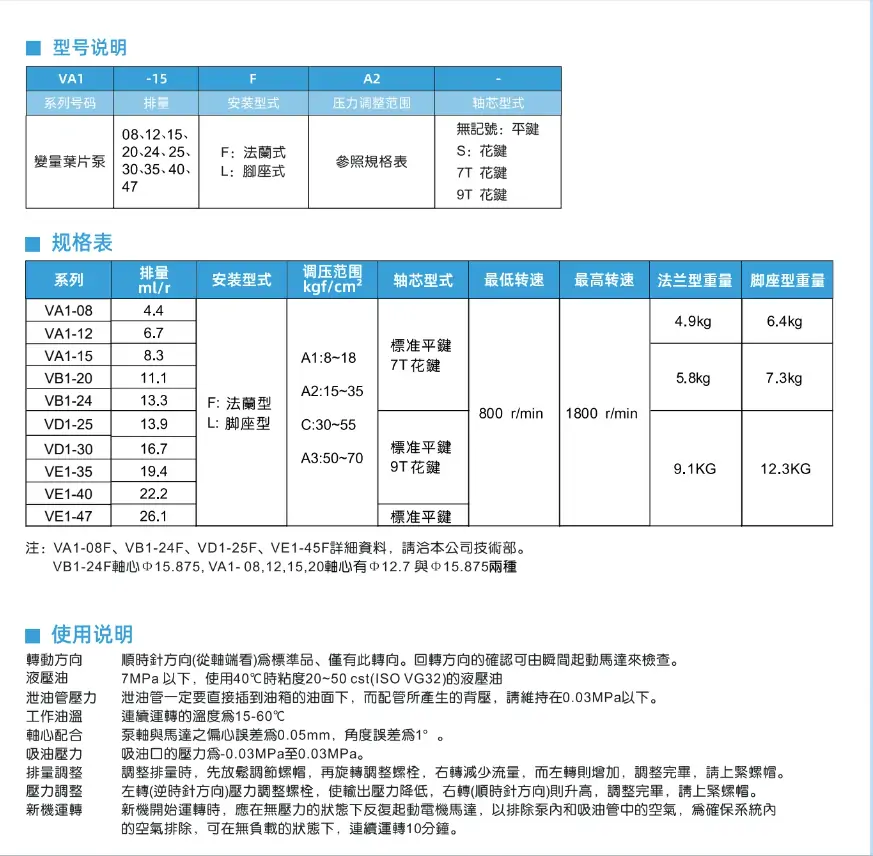

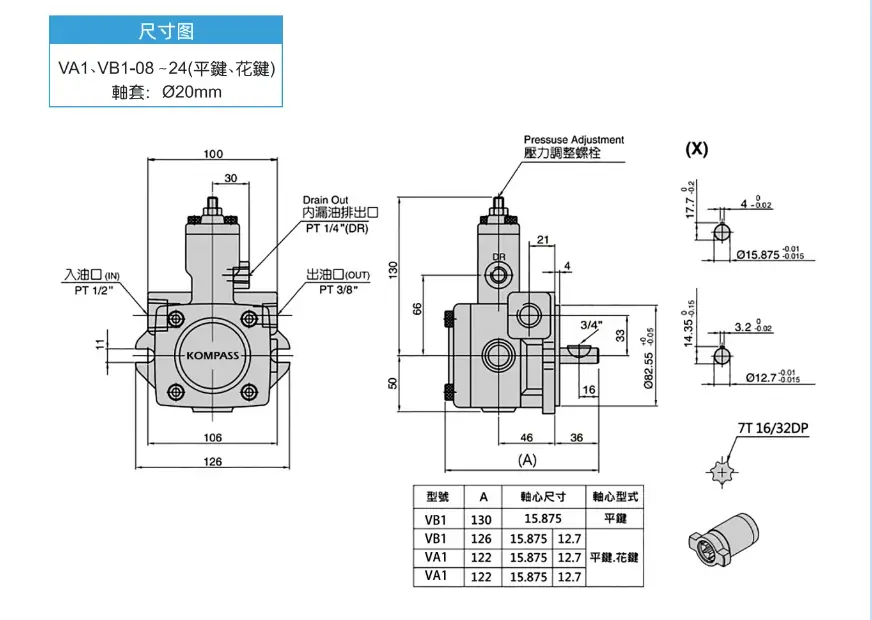

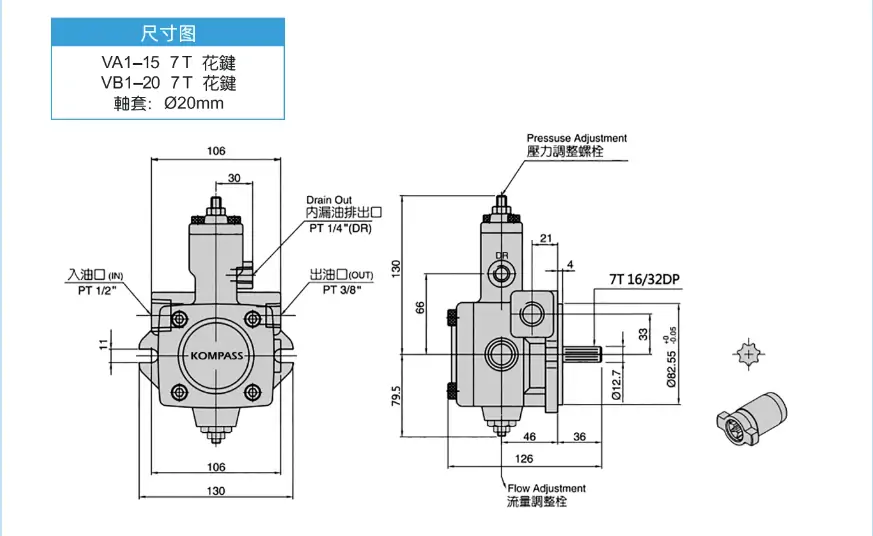

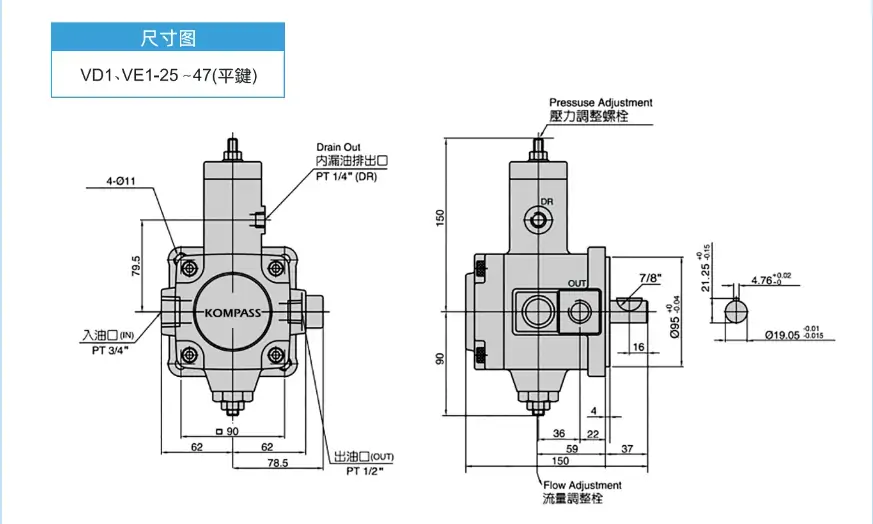

一、低压变量叶片泵（VP 系列，7MPa）

1）VP 标准型（VP‑XX‑FAX）

• VP‑08‑FA1、VP‑08‑FA2、VP‑08‑FA3
• VP‑12‑FA1、VP‑12‑FA2、VP‑12‑FA3
• VP‑15‑FA1、VP‑15‑FA2、VP‑15‑FA3
• VP‑20‑FA1、VP‑20‑FA2、VP‑20‑FA3
• VP‑30‑FA1、VP‑30‑FA2、VP‑30‑FA3
• VP‑40‑FA1、VP‑40‑FA2、VP‑40‑FA3

2）VP‑SF 带调压手柄型

• VP‑SF‑12‑D、VP‑SF‑15‑D、VP‑SF‑20‑D

3）VPVC / HVPVC 高压变量型（14MPa）

• VPVC‑F12‑A3‑02、VPVC‑F20‑A3‑02、VPVC‑F20‑A4‑02A
• HVPVC‑F30‑A4‑20

4）VPV2 / VDC 改进款

• VPV2‑12‑35
• VDC‑1A‑F20D‑20

5）VB1 系列

• VB1‑20F‑A3

二、定量叶片泵（50T 系列，21MPa）

• 50T‑36/S、50T‑40/S、50T‑50/S
• VP5F‑B3‑50S

三、齿轮泵（HGP 系列，高压）

1）单联 HGP‑1A

• HGP‑1A‑F1R、HGP‑1A‑F6R

2）单联 HGP‑2A

• HGP‑2A‑F4R、HGP‑2A‑F6R、HGP‑2A‑F8R、HGP‑2A‑L4R

3）单联 HGP‑3A

• HGP‑3A‑F11R、HGP‑3A‑F17R

4）双联 HGP‑22A

• HGP‑22A‑F44R、HGP‑22A‑F66R、HGP‑22A‑F66L
• HGP‑22A‑L66R、HGP‑22A‑L66L

5）三联 HGP‑33A

• HGP‑33A‑F66R、HGP‑33A‑L66L
• HGP‑33A‑F2525R、HGP‑33A‑F2828R、HGP‑33A‑F2828L

四、双联叶片泵（VP‑XX‑XX‑FA3）

• VP‑20‑20‑FA3、VP‑30‑30‑FA3、VP‑40‑40‑FA3

五、液压阀系列（DSG 系列，与 YUKEN 通用）

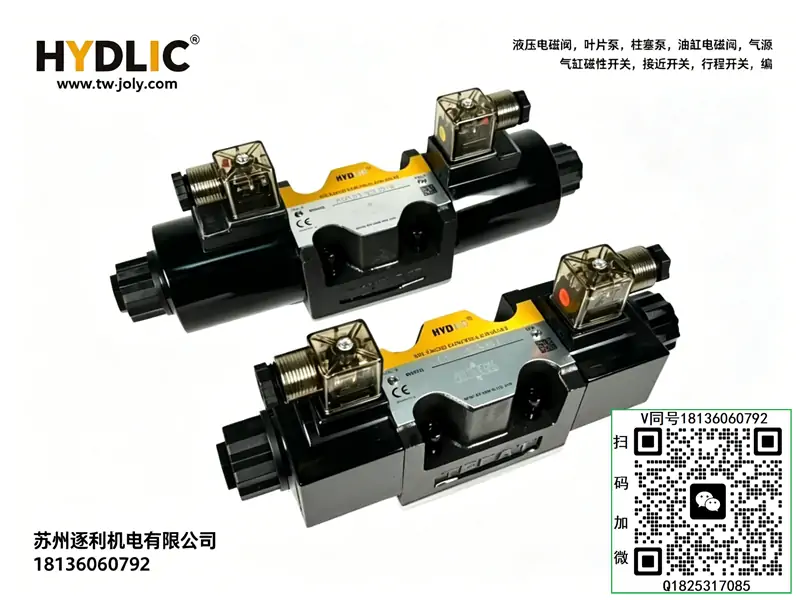

1）电磁换向阀（DSG‑01 / 03）

• DSG‑01‑2B2‑DL‑D2、DSG‑01‑3C2‑DL‑D2、DSG‑01‑3C4‑DL‑D2
• DSG‑01‑2B2‑DL‑A2、DSG‑01‑3C2‑DL‑A2、DSG‑01‑3C4‑DL‑A2
• DSG‑03‑2B2‑DL‑D2、DSG‑03‑3C2‑DL‑D2、DSG‑03‑3C4‑DL‑D2
• DSG‑03‑2B2‑DL‑A2、DSG‑03‑3C2‑DL‑A2、DSG‑03‑3C4‑DL‑A2

2）压力阀 / 叠加阀

• 溢流阀：DB‑02、DB‑03
• 叠加单向阀：MCV‑02‑W
• 叠加节流阀：MTC‑02‑A/B

六、电机泵组（配套）

• 内插式电机：0.75kW、1.5kW、2.2kW、3.7kW、5.5kW
• 卧式电机 + 泵：VP‑20+1.5KW、VP‑30+2.2KW、VP‑40+3.7KW

七、型号命名规则（以 VP‑20‑FA3 为例）

• VP：变量叶片泵
• 20：排量 20cc/rev
• F：法兰安装
• A：轴端（A = 标准）
• 3：设计版本（1/2/3）
• SF：带调压手柄
• HVP：高压型（14MPa）
• HGP：齿轮泵
• DSG：电磁换向阀

一、型号释义

• MTCV：叠加式单向节流阀系列，集成节流调速+单向保压功能，模块化叠加安装，无需底板、适配标准液压阀组
• 02：阀规格，02通径（NG6/1/4寸），适配G02系列电磁阀，中小型液压站通用标准规格
• W：双向节流机能，A、B双油路均可回油节流调速，进油自由直通，是液压双向执行回路主流机能

二、核心参数

• 产品类型：叠加式双向单向节流阀（回油节流调速型）
• 公称通径：6mm（NG6）
• 安装标准：ISO4401-03 02通径叠加阀通用安装尺寸
• 最高工作压力：25 MPa
• 额定通流流量：30 L/min
• 节流调节方式：内六角螺丝微调（精准无级调速）
• 单向开启压力：0.05 MPa
• 密封材质：标配NBR耐油密封，可选FKM氟胶密封
• 阀体材质：高强度铸铁一体成型，抗压耐磨、不易形变
• 适用介质：46#、68#抗磨液压油、常规工业液压介质
• 工作油温：-15℃～+70℃
• 油液清洁度：NAS8级及以上，建议配置10μm精密过滤
• 调速特性：回油平稳节流、无爬行、低速稳定性优异
• 运行特性：双向调速、单向自由回油、稳压平稳、安装紧凑、无泄漏

三、工作原理

MTCV-02W为双向回油节流调速结构，集成节流调节与单向导通双重功能，适配油缸双向动作调速工况。设备正向动作时，压力油直通单向阀导通，无节流阻力，油缸快速进给；反向回程动作时，单向阀关闭，回油必须经过节流阀芯缝隙流出，通过调节节流开口大小精准控制回油流量，从而限制油缸回程速度，实现平稳慢速复位。双向油路独立可控，有效解决油缸低速爬行、动作抖动、快慢速失衡问题，纯机械结构自适应油路压力，调速稳定、重复性强，无需外接电控辅助。

四、产品机能说明

• A→B 正向动作：单向阀开启，油路直通，无节流损耗，油缸快速进给
• B→A 反向动作：单向阀关闭，回油节流调速，精准控制回程速度
• 双向通用：A、B两路均可实现回油节流，适配油缸双向调速需求，通用性极强

五、产品特点

• 双向调速适配：W型双路节流设计，可同时管控油缸进退速度，适配双向动作调速回路，一台阀满足双向调速需求
• 低速运行稳定：节流缝隙精度高，微量流量控制精准，彻底杜绝油缸低速爬行、抖动、顿挫问题
• 叠加式集成安装：无需单独底板，直接叠加在电磁阀与阀板之间，节省安装空间、简化油路布局、减少渗漏点
• 调节精准便捷：内六角无级微调结构，可现场精细微调速度，调速范围广、精度高、锁定稳定不漂移
• 耐压耐用性强：25MPa高压耐压设计，适配中高压工业液压系统，铸铁阀体抗振抗压、长期运行不变形
• 通用互换性高：02通径标准尺寸，完全适配市面G02全系电磁阀，替换、改装、维保便捷

六、典型应用

自动化工装夹具液压回路、机床进给调速系统、小型油压机快慢速控制、包装机械、木工机械、橡塑机械液压调速回路、搭配TW-G02、DSG、SWH系列电磁阀组成完整调速控制回路，适用于需要油缸双向平稳调速、低速无爬行的液压工况。

七、使用注意事项

• 安装时保持阀体水平、正反面正确，油口对位精准，禁止错装、反装，避免油路卡死、动作失效。
• 调速操作需缓慢微调，禁止一次性大幅调节，防止流量突变引发液压冲击、设备抖动。
• 严格保证油液洁净度，杂质极易卡滞节流缝隙，导致调速失灵、速度漂移、卡顿异响。
• 禁止长期超25MPa高压运行，避免阀体变形、密封击穿、内泄增大。
• 叠加安装螺栓需对角均匀锁紧，力矩均衡，防止阀体受压变形、端面渗油。
• 油温控制在合规范围，油温过高会导致油液粘度下降，造成调速精度不稳定。
• 长期停机重启前需检查节流阀芯灵活性，避免油污堆积导致调速卡滞。

八、常见故障及排查

• 油缸速度无法调节、快慢固定：节流缝隙油污堵塞、阀芯卡滞；拆解清洗阀体，清理节流口杂质，恢复调节灵活性。
• 低速动作爬行、抖动明显：油液污染、节流不稳、系统进气；系统彻底排气，更换洁净液压油，微调节流开度。
• 单向回油不畅、复位卡顿：单向阀密封不严、杂质卡滞；清洗单向阀阀芯与阀座，修复密封贴合度。
• 调速后速度漂移、无法锁定：调节螺丝松动、阀芯磨损；锁紧调节螺丝，磨损严重则更换阀件。
• 阀体叠面渗油漏油：安装受力不均、密封垫老化；更换全新密封件，对角均匀锁紧安装螺栓。
• 空载动作缓慢、阻力大：节流开度过小、油路堵塞；适当调大节流开口，疏通油路杂质。

九、同系列互换型号参考

• 通用互换：MTC-02W、MTCV-02W（全系02通径双向叠加节流阀通用互换）
• 同系列机能区分：02A（A路节流）、02B（B路节流）、02W（AB双路节流）
