GEYAO高低压定量叶片泵歌窑液压系统

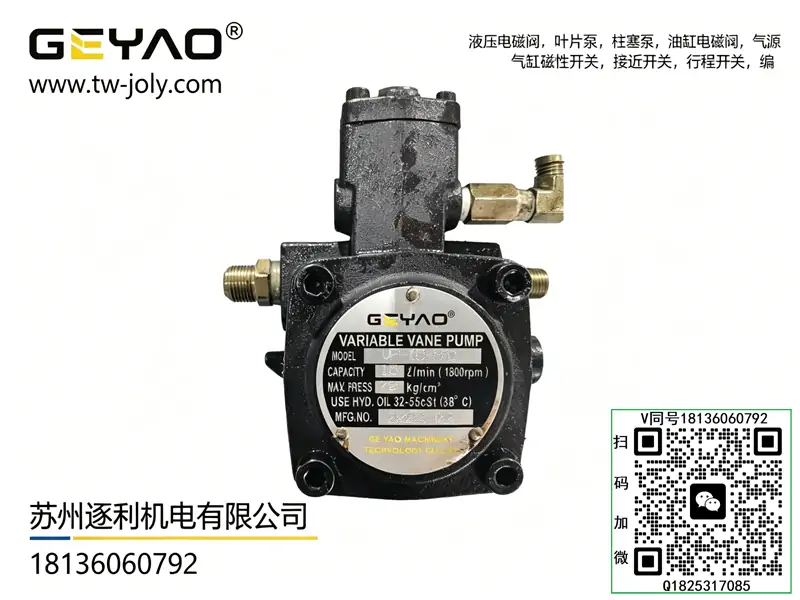

一、低压变量叶片泵（VP 系列，主力，7MPa）

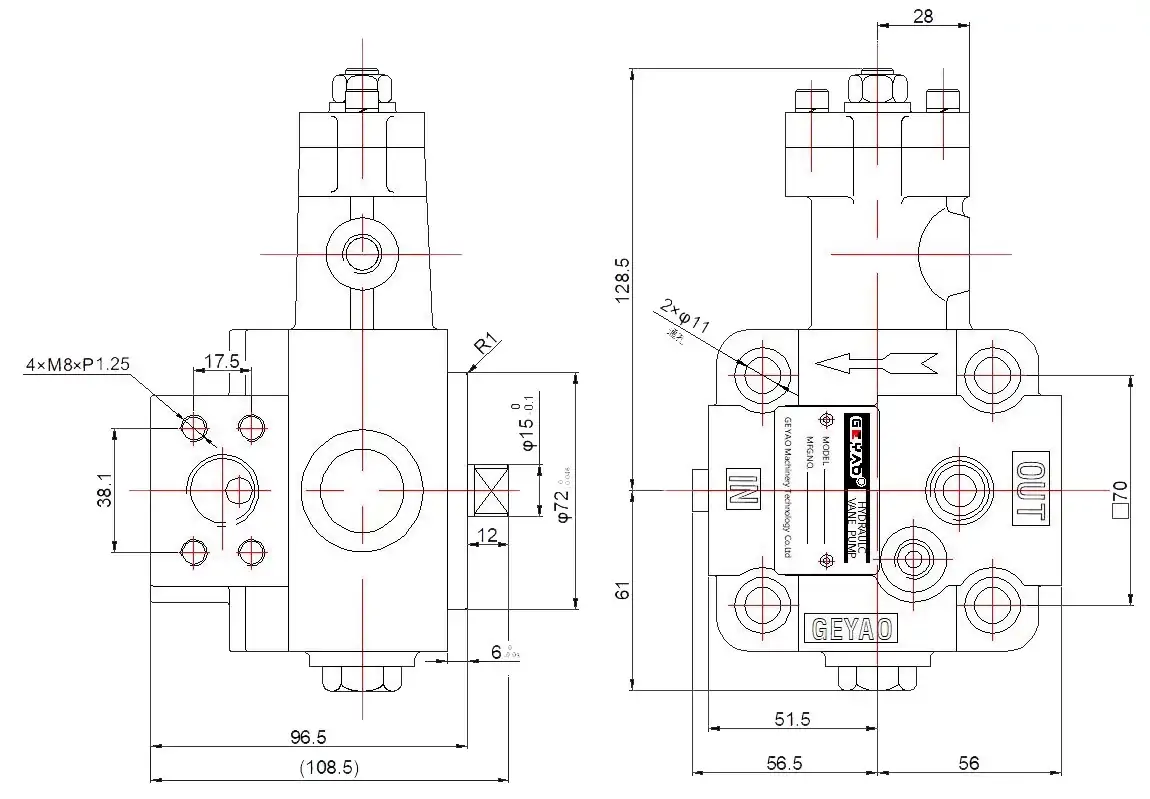

1）VP 标准型（VP‑XX‑FAX）

• VP‑08‑FA1、VP‑08‑FA2、VP‑08‑FA3
• VP‑12‑FA1、VP‑12‑FA2、VP‑12‑FA3
• VP‑15‑FA1、VP‑15‑FA2、VP‑15‑FA3
• VP‑20‑FA1、VP‑20‑FA2、VP‑20‑FA3
• VP‑26‑FA1、VP‑26‑FA2、VP‑26‑FA3
• VP‑30‑FA1、VP‑30‑FA2、VP‑30‑FA3
• VP‑40‑FA1、VP‑40‑FA2、VP‑40‑FA3

2）VPF 带调压手柄型

• VPF15‑A1、VPF20‑A1、VPF30‑A1、VPF40‑A1
• VPF30‑A1‑B‑7KG、VPF40‑A1‑B‑7KG

3）VP‑XXH 高压变量型（14MPa）

• VP‑15H‑FA1、VP‑15H‑FA2、VP‑15H‑FA3
• VP‑20H‑FA1、VP‑20H‑FA2、VP‑20H‑FA3
• VP‑30H‑FA2、VP‑40H‑FA2

4）NVP / HVP 系列（改进款）

• NVP‑30‑FA1、NVP‑30‑FA2、NVP‑30‑FA3
• NVP‑40‑FA1、NVP‑40‑FA2、NVP‑40‑FA3
• HVP‑30‑FA2、HVP‑30‑FA2‑02
• HVP‑40‑FA2、HVP‑40‑FA2‑02

二、定量叶片泵（PV2R 系列，21MPa）

1）单联 PV2R1

• PV2R1‑6‑F‑1R‑U‑10
• PV2R1‑8‑F‑1R‑U‑10
• PV2R1‑10‑F‑1R‑U‑10
• PV2R1‑12‑F‑1R‑U‑10
• PV2R1‑14‑F‑1R‑U‑10
• PV2R1‑17‑F‑1R‑U‑10
• PV2R1‑19‑F‑1R‑U‑10
• PV2R1‑23‑F‑1R‑U‑10
• PV2R1‑25‑F‑1R‑U‑10
• PV2R1‑28‑F‑1R‑U‑10
• PV2R1‑31‑F‑1R‑U‑10

2）单联 PV2R2

• PV2R2‑41‑F‑1R‑U‑10
• PV2R2‑47‑F‑1R‑U‑10
• PV2R2‑53‑F‑1R‑U‑10
• PV2R2‑59‑F‑1R‑U‑10
• PV2R2‑65‑F‑1R‑U‑10
• PV2R2‑75‑F‑1R‑U‑10

3）双联 PV2R12 / PV2R13

• PV2R12‑6/26‑F‑REAA‑40
• PV2R12‑6/33‑F‑REAA‑40
• PV2R12‑10/47‑F‑REAA‑40
• PV2R12‑12/53‑F‑REAA‑40
• PV2R13‑6/76‑F‑REAA‑40

三、液压阀系列

1）电磁换向阀（DSG‑02 系列，6 通径）

• DSG‑02‑2B2‑D24
• DSG‑02‑2B3‑D24
• DSG‑02‑3C2‑D24
• DSG‑02‑3C4‑D24
• DSG‑02‑3C6‑D24
• 电压：D24（DC24V）、A220（AC220V）

2）叠加阀（02 规格）

• 叠加式单向节流阀：MTV‑02A、MTV‑02B
• 叠加式液控单向阀：MTCV‑02‑W

3）比例阀

• 先导比例减压阀：EBRV‑03‑B（31.5MPa）

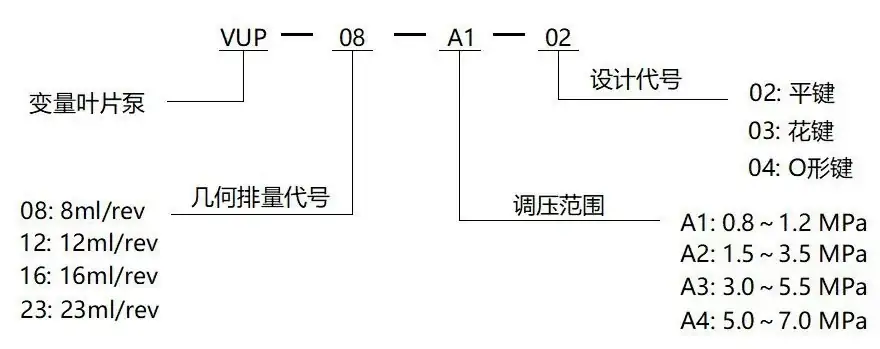

四、型号命名规则（以 VP‑20‑FA3 为例）

• VP：变量叶片泵
• 20：排量 20cc/rev
• F：法兰安装
• A：轴端（A = 标准）
• 3：设计版本（1/2/3）
• H：高压型（14MPa，无 H 为 7MPa）

一、型号释义

• 50T：经典低压定量叶片泵系列，结构简单、静音耐用、性价比高，是中小型液压站通用主力泵型
• 23：公称排量 23 mL/r，中小流量标准规格，适配常规设备中低速动作需求
• F：安装形式，法兰式安装，可直连电机，装配同心度高、运行震动小、安装便捷
• R：旋向代号，右旋（轴端视角顺时针CW），工业标准通用旋向

二、核心参数

• 产品类型：低压固定式定量叶片泵（压力平衡式结构）
• 公称排量：23 mL/r
• 额定工作压力：7.0 MPa
• 最高瞬时压力：10.5 MPa
• 转速范围：800～1800 r/min
• 推荐工作转速：1440 r/min（4极工频电机标配）
• 额定输出流量：约 33 L/min @1440r/min
• 容积效率：≥90%
• 总效率：≥82%
• 适配电机功率：1.5KW～2.2KW（常规0–5MPa工况1.5KW，满压7MPa工况2.2KW）
• 结构形式：压力平衡式叶片结构，轴负载小、磨损均匀、寿命长
• 安装方式：法兰直连式安装
• 旋向：右旋CW（轴端视角）
• 阀体材质：高强度铸铁，结构稳固、抗振耐磨
• 密封材质：耐油NBR橡胶密封件，适配长期连续工况
• 适用介质：46#、68#抗磨液压油，可适配常规难燃液压油
• 工作油温：-10℃～+70℃
• 油液清洁度：NAS8级及以上
• 运行特性：低噪音、低脉动、压力稳定、结构简单易维护，适合24小时连续待机运行

三、工作原理

50T-23-FR为压力平衡式定量叶片泵，电机带动转子旋转，叶片在离心力作用下紧贴定子内曲面，形成密闭容积腔。旋转过程中容积腔由小变大，形成负压完成吸油动作；容积腔由大变小，挤压油液建立稳定压力持续供油。泵体采用双侧压力平衡结构，进出油压力相互抵消径向负载，大幅降低主轴与轴承受力，减少机械磨损。整机为定量输出，流量随转速恒定输出，配合系统溢流阀完成稳压、调压作业，结构简单、运行稳定、脉动小，是低压液压系统通用的基础动力单元。

四、产品特点

• 压力平衡结构：双侧油压平衡径向载荷，主轴负载小、磨损低、使用寿命大幅提升
• 静音低脉动：优化定子曲线与叶片配合，出油脉动微弱，整机运行噪音低，适配车间静音环境
• 结构简单耐用：内部零件少、故障率低，拆装维护便捷，配件通用、维修成本低
• 适配性广：可匹配普通抗磨液压油、部分难燃液压介质，适配多种轻工机械工况
• 法兰安装稳定：直连法兰结构，同轴度高、抗震动，长期运行不易偏心、渗漏
• 性价比优异：低压工况稳定性强，无复杂变量机构，适合大批量、长时间连续运行设备

五、典型应用

机床润滑与夹紧液压系统、磨床、小型压床、橡塑轻工机械、包装机械、自动化工装夹具液压站、小型低压动力单元、需要稳定中小流量、低压连续供油的工业液压设备。

六、使用注意事项

• 严格按照右旋旋向运行，禁止反转，反转会直接导致吸油不良、空蚀损坏泵芯组件。
• 开机必须空载启动，先泄压后启动，避免带压启动造成液压冲击，拉伤叶片与定子。
• 吸油管路必须密封严密无漏气，进气会造成噪音异响、压力波动、气蚀磨损。
• 标配100～150μm吸油过滤器，保持油液洁净，防止杂质卡滞叶片、造成压力不稳。
• 禁止长期超7MPa额定压力运行，短时峰值压力不得超过10.5MPa，避免密封破损、泵体疲劳损坏。
• 电机与油泵同轴度≤0.1mm，禁止偏心安装，防止轴承快速磨损、泵体震动异响。
• 泄油、回油管路保持通畅，避免背压过高引发泵体发热、效率下降。
• 新机运行50小时更换液压油及滤芯，清理装配杂质，保障泵体长期稳定运行。

七、常见故障及排查

• 系统压力不足、上压缓慢：叶片磨损、油液污染、吸油进气；更换洁净液压油，清洗泵体，封堵管路漏气点。
• 泵体噪音大、抖动明显：滤芯堵塞、管路进气、安装不同心；清理滤芯，紧固管路，校正同轴度。
• 流量不足、设备动作慢：转速不达标、泵芯磨损内泄大；核对电机转速，检修磨损叶片与定子组件。
• 压力波动不稳、稳压差：系统进气、油液乳化变质；系统彻底排气，更换合格液压油。
• 泵体异常发热：长期高压溢流、内泄增大、回油背压过高；调整系统压力，检修泵芯磨损情况，优化管路。
• 轴端漏油、法兰渗油：油封老化、轴面划伤、安装受力不均；更换全新密封件，均匀锁紧固定螺栓。
