峰昌WINMOST齿轮泵EG-PA-F4R/F6R/F7R/F8R/F2R/F9R/F3R/F11
WINMOST（台湾峰昌）液压元件 全型号
品牌：WINMOST（峰昌液压品牌）
主营：电磁换向阀、叠加阀、压力阀、流量阀、叶片泵、齿轮泵
应用：木工机械、油压冲床、注塑机、鞋机、硫化机等
---

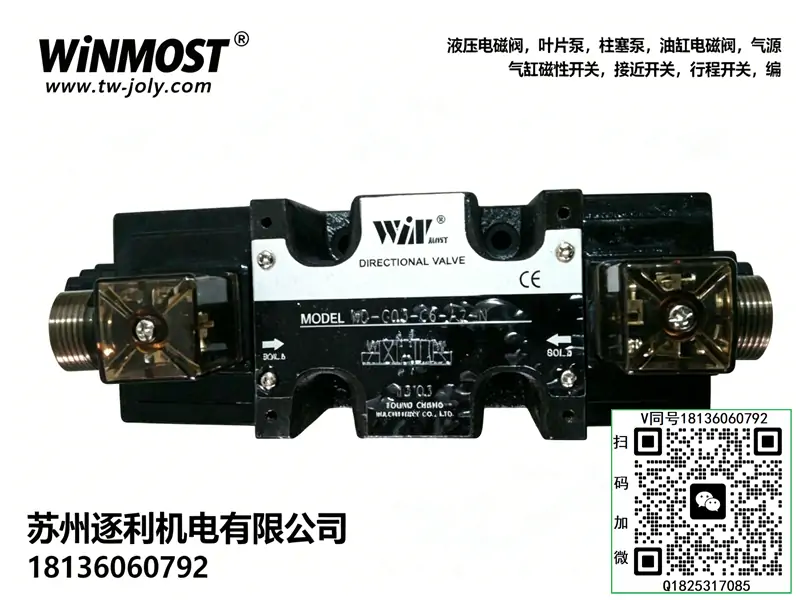

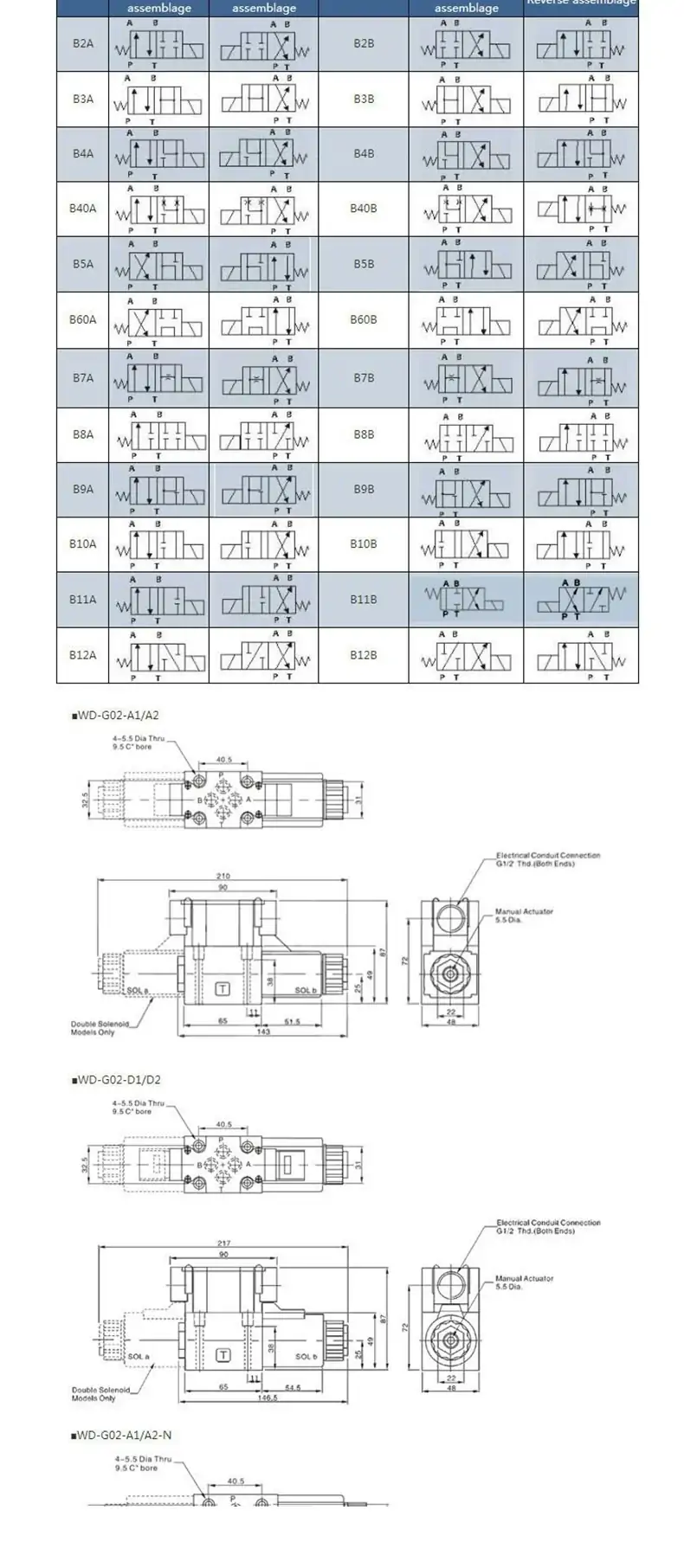

一、电磁换向阀（WD‑G 系列，最常用）
1）WD‑G02 系列（1/4″，2 分）
- WD‑G02‑C2‑A1 / A2 / D1 / D2
- WD‑G02‑C3‑A1 / A2 / D1 / D2
- WD‑G02‑C4‑A1 / A2 / D1 / D2
- WD‑G02‑C40‑A1 / A2 / D1 / D2
- WD‑G02‑C5 / C6 / C7 / C8 / C9 / C10 / C11 / C12‑A1/D2
- WD‑G02‑D2 / D3 / D8‑A1 / A2 / D1 / D2
2）WD‑G03 系列（3/8″，3 分）
- WD‑G03‑C2‑A1
- WD‑G03‑C3‑A1
- WD‑G03‑C4‑A1
- WD‑G03‑C40‑A1
- WD‑G03‑C5 / C6 / C7 / C8‑A1
3）电压代码
- A1 = AC110V
- A2 = AC220V
- D1 = DC12V
- D2 = DC24V
---
二、叠加阀系列
1）叠加式溢流阀 MRV
- MRV‑02A‑1 / 2 / 3
- MRV‑02B‑1 / 2 / 3
- MRV‑02P‑1 / 2 / 3
- MRV‑03A‑1 / 2 / 3
2）叠加式减压阀 MBR
- MBR‑02A‑1 / 2 / 3
- MBR‑02B‑1 / 2 / 3
- MBR‑02P‑1 / 2 / 3
- MBR‑03A‑1 / 2 / 3
3）叠加式单向阀 MCV
- MCV‑02‑P / A / B / T
- MCV‑03‑P / A / B / T
4）叠加式流量阀 MT / MTC
- MT‑02‑A / P / T / W / C
- MT‑03‑A / P / T / W / C
- MTC‑02‑A / P / T / W / C
- MTC‑03‑A / P / T / W / C
---
三、压力阀（溢流阀 / 减压阀 / 顺序阀）
1）溢流阀 RV 系列
- RV‑02G‑2 / RV‑02T‑3
- RV‑03G‑2
- RV‑04G‑2
- RV‑06G‑2
- RV‑10T‑2
2）溢流阀 BG / DG / DT 系列
- BG‑03‑H / BG‑06‑H / BG‑10‑H / BG‑10‑C
- DG‑01‑C / DG‑02‑C
- DT‑01‑H
3）减压阀 BRV / BRCV
- BRV‑02G/T‑1‑30
- BRV‑03G/T‑1‑30
- BRCV‑03G / 06G / 10G
---
四、流量阀（调速阀 / 节流阀）
- FKC‑G02 / FKC‑G03（机械式单向节流阀）
- FNC‑02 / FNC‑03（单向节流阀）
- KC‑02 / KC‑03 / KC‑04 / KC‑06（配管式单向节流阀）
---
五、液压泵（叶片泵 + 齿轮泵）
1）变量叶片泵 VP‑SF 系列
- VP‑SF‑08‑A/B/C/D/E
- VP‑SF‑12‑A/B/C/D/E
- VP‑SF‑15‑A/B/C/D/E
- VP‑SF‑20‑A/B/C/D/E
- VP‑SF‑30‑A/B/C/D/E
- VP‑SF‑40‑A/B/C/D/E
2）齿轮泵（高压）
- VP‑SF‑12‑C‑10
- VP‑SF‑20‑D‑10
- VP‑SF‑40‑D‑10
---
六、其他阀类
1）手动阀 DM 系列
- DM‑03G、DM‑03T、DM‑04T、DM‑06T、DM‑10T
2）满油阀 SG 系列
- SG‑16、SG‑24、SG‑32
3）碟式预充阀 SVF 系列
- SVF‑32‑21C、SVF‑40‑21C、SVF‑50‑21C、SVF‑63‑21C、SVF‑80‑21C、SVF‑100‑21C
---

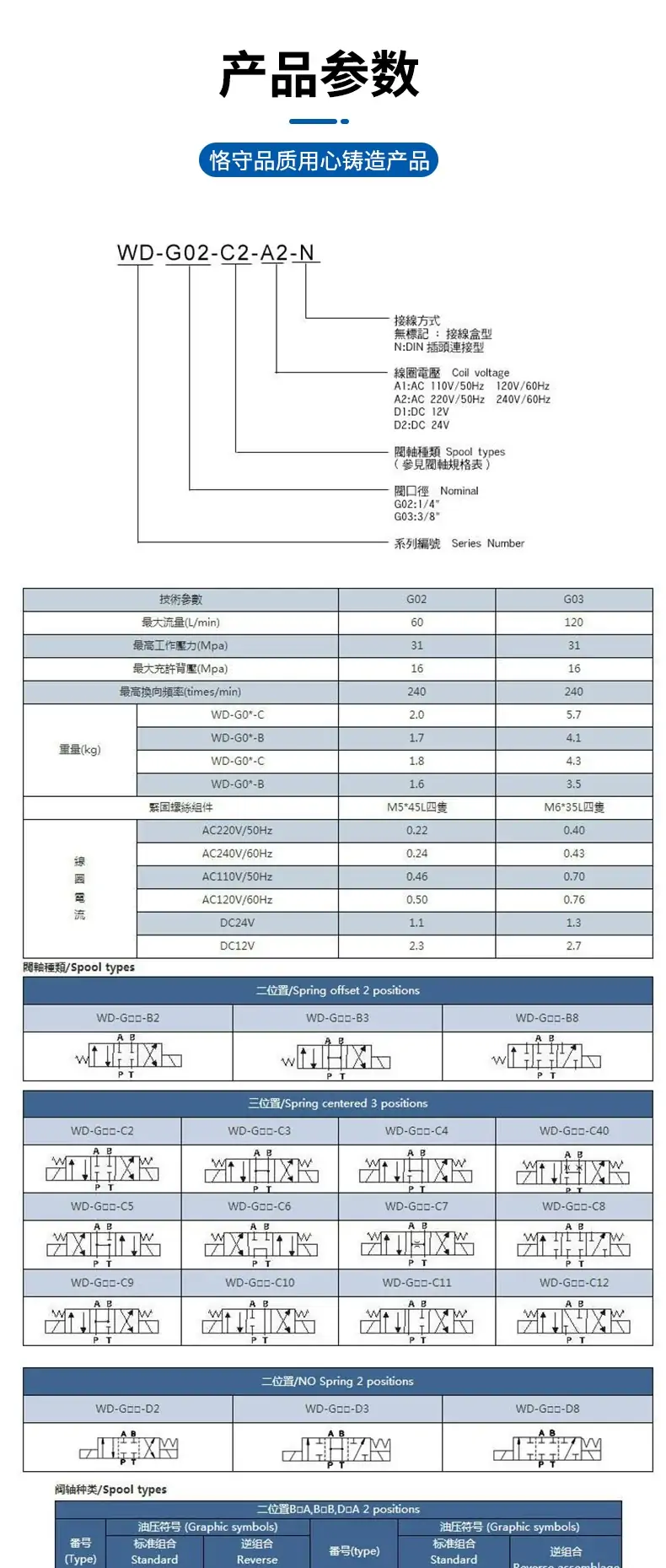

七、型号命名规则（WD‑G02‑C4‑A2）
- WD：电磁换向阀
- G：湿式电磁铁
- 02：规格（02=1/4″、03=3/8″）
- C4：机能（C4=O 型中位）
- A2：电压（A2=AC220V、D2=DC24V）
一、型号释义
- EG：高压外啮合齿轮泵系列，工业级高压、低噪音、高效率液压动力泵
- PA：标准高压级、铝合金轻量化泵体结构，耐压性强、散热快、自重轻
- F4：规格代码，标准排量 4.0 mL/r，小流量精密高压齿轮泵
- R：旋向代号，标准顺时针右旋（轴端视角CW），法兰安装结构
二、核心参数
- 产品类型：高压外啮合定量齿轮泵（精密小流量型）
- 公称排量：4.0 mL/r
- 额定工作压力：21 MPa
- 最高瞬时压力：25 MPa
- 常用转速范围：800～1800 r/min
- 推荐工作转速：1500 r/min
- 输出流量（1500rpm）：约 5.5 L/min
- 容积效率：≥92%
- 总效率：≥85%
- 适配电机功率：1.5kW（1500rpm/额定高压工况）
- 泵体材质：高强度铝合金一体成型，轻量化、散热优良、抗形变
- 齿轮结构：精密磨齿工艺，齿形优化，出油脉动小、静音性好
- 安装方式：标准法兰安装，定位精准、抗震动、拆装便捷
- 旋向：右旋（CW）轴端视角顺时针旋转
- 适用介质：46#、68#抗磨液压油
- 工作油温：-10℃～+70℃
- 油液清洁度：NAS8级及以上
- 运行特性：小流量高压稳定、低噪音、低内泄、温升低、适配精密高压微流量工况
三、工作原理
EG-PA-F4R为精密高压定量齿轮泵，依靠电机驱动主动齿轮带动从动齿轮同步旋转。齿轮脱啮合区域形成负压真空，将油箱液压油吸入泵体容腔；齿轮进入啮合区域挤压密闭油液，形成连续高压油液输出至液压系统。泵体采用精密浮动侧板间隙补偿结构，可自动补偿齿轮磨损间隙，大幅降低高压内泄，保证小流量工况下压力持续稳定、无掉压、无流量衰减。优化齿形结构有效抑制出油脉动，整机运行平顺静音，专为小型高压精密液压回路提供稳定动力源。
四、产品特点
- 小流量高压稳定：4.0cc小排量设计，21MPa高压稳定输出，适配精密高压微流量供油场景
- 轻量化高散热：铝合金整体泵体，自重轻、导热快，长期高压工作温升低、不易积热
- 低噪低脉动：精密磨齿+优化齿形设计，啮合平稳，出油脉动小，整机运行噪音极低
- 高压低内泄：浮动侧板压力补偿结构，自动补偿磨损间隙，长期使用压力不衰减
- 结构紧凑耐用：体积小巧、法兰定位牢固，抗设备震动，适配狭小安装空间液压站
- 适配性广：转速区间宽泛，高低速工况均可保持高效率运行，适配各类小型高压液压系统
五、典型应用
精密小型高压液压站供油、工装夹具高压夹紧回路、微型机床辅助液压系统、自动化设备高压微流量动力单元、检测设备稳压液压回路、需要小流量、高压力、低噪音的精密液压设备。
六、使用注意事项
- 严格匹配右旋旋向安装，禁止反转运行，反转会导致吸油失效、空打气蚀、泵芯快速损坏。
- 设备开机必须空载启动，启动前将系统溢流阀泄压，严禁带压启动造成液压冲击。
- 吸油管路必须完全密封无漏气，吸油真空度≤-0.03MPa，进气会引发噪音异响、压力抖动、气蚀磨损。
- 必须配置100～150μm吸油过滤器，保持油液洁净，杂质极易造成精密齿轮、侧板磨损内泄。
- 联轴器安装同轴度≤0.1mm，禁止偏心、倾斜安装，避免轴承异常磨损、泵体震动异响。
- 禁止长期超21MPa额定压力持续运行，瞬时峰值压力不得超过25MPa，防止泵体疲劳变形、密封破损。
- 新机运行50小时必须更换液压油、清洗滤芯，后期按工况定期保养，延长泵体使用寿命。
- 油温过高时及时散热降温，高温会降低油液粘度，增大高压内泄，导致压力、流量下降。
七、常见故障及排查
- 压力不足、高压掉压：浮动侧板磨损、油液污染内泄增大、吸油进气；更换洁净液压油，检修泵芯磨损组件，排查管路漏气点。
- 泵体异响、噪音偏大：吸油滤芯堵塞、管路进气、联轴器不同心；清理滤芯、紧固密封管路、校正同轴度。
- 流量偏小、动作慢：转速不达标、齿轮磨损、油路堵塞；核对电机转速，检修泵芯，疏通供油管路。
- 压力波动不稳、跳动频繁：系统进气、油液乳化、补偿结构卡滞；系统彻底排气，更换变质油液，清洗补偿组件。
- 泵体异常发热：长期高压溢流、内泄过大、机械摩擦异常；调整系统工作压力，检修泵芯配合间隙。
- 轴端漏油渗油：油封老化磨损、安装偏心、轴面损伤；更换全新高压油封，校正联轴器安装精度。
