峰昌WINMOST叶片泵 VP-SF-12-A VP-SF-12/20/30/40-A/B/C/D/E油泵
WINMOST（台湾峰昌）液压元件 全型号
品牌：WINMOST（峰昌液压品牌）
主营：电磁换向阀、叠加阀、压力阀、流量阀、叶片泵、齿轮泵
应用：木工机械、油压冲床、注塑机、鞋机、硫化机等
---

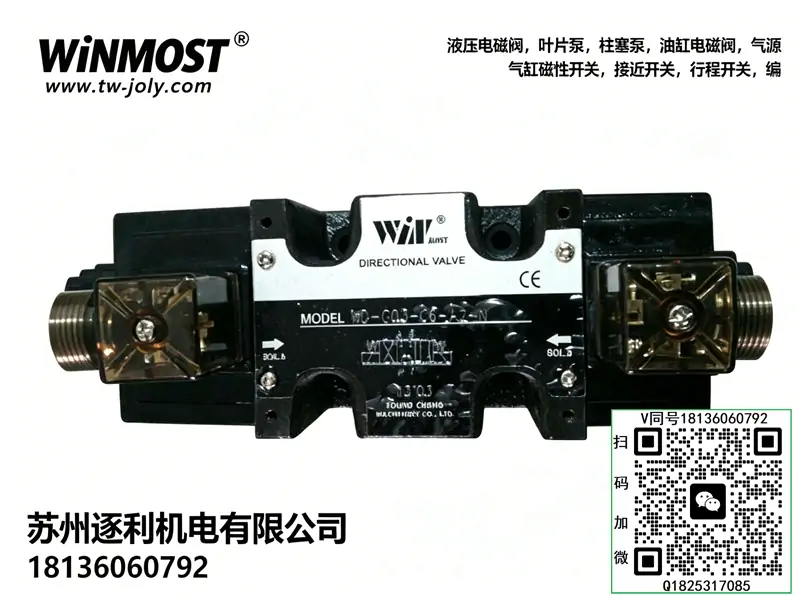

一、电磁换向阀（WD‑G 系列，最常用）
1）WD‑G02 系列（1/4″，2 分）
- WD‑G02‑C2‑A1 / A2 / D1 / D2
- WD‑G02‑C3‑A1 / A2 / D1 / D2
- WD‑G02‑C4‑A1 / A2 / D1 / D2
- WD‑G02‑C40‑A1 / A2 / D1 / D2
- WD‑G02‑C5 / C6 / C7 / C8 / C9 / C10 / C11 / C12‑A1/D2
- WD‑G02‑D2 / D3 / D8‑A1 / A2 / D1 / D2
2）WD‑G03 系列（3/8″，3 分）
- WD‑G03‑C2‑A1
- WD‑G03‑C3‑A1
- WD‑G03‑C4‑A1
- WD‑G03‑C40‑A1
- WD‑G03‑C5 / C6 / C7 / C8‑A1
3）电压代码
- A1 = AC110V
- A2 = AC220V
- D1 = DC12V
- D2 = DC24V
---
二、叠加阀系列
1）叠加式溢流阀 MRV
- MRV‑02A‑1 / 2 / 3
- MRV‑02B‑1 / 2 / 3
- MRV‑02P‑1 / 2 / 3
- MRV‑03A‑1 / 2 / 3
2）叠加式减压阀 MBR
- MBR‑02A‑1 / 2 / 3
- MBR‑02B‑1 / 2 / 3
- MBR‑02P‑1 / 2 / 3
- MBR‑03A‑1 / 2 / 3
3）叠加式单向阀 MCV
- MCV‑02‑P / A / B / T
- MCV‑03‑P / A / B / T
4）叠加式流量阀 MT / MTC
- MT‑02‑A / P / T / W / C
- MT‑03‑A / P / T / W / C
- MTC‑02‑A / P / T / W / C
- MTC‑03‑A / P / T / W / C
---
三、压力阀（溢流阀 / 减压阀 / 顺序阀）
1）溢流阀 RV 系列
- RV‑02G‑2 / RV‑02T‑3
- RV‑03G‑2
- RV‑04G‑2
- RV‑06G‑2
- RV‑10T‑2
2）溢流阀 BG / DG / DT 系列
- BG‑03‑H / BG‑06‑H / BG‑10‑H / BG‑10‑C
- DG‑01‑C / DG‑02‑C
- DT‑01‑H
3）减压阀 BRV / BRCV
- BRV‑02G/T‑1‑30
- BRV‑03G/T‑1‑30
- BRCV‑03G / 06G / 10G
---
四、流量阀（调速阀 / 节流阀）
- FKC‑G02 / FKC‑G03（机械式单向节流阀）
- FNC‑02 / FNC‑03（单向节流阀）
- KC‑02 / KC‑03 / KC‑04 / KC‑06（配管式单向节流阀）
---
五、液压泵（叶片泵 + 齿轮泵）
1）变量叶片泵 VP‑SF 系列
- VP‑SF‑08‑A/B/C/D/E
- VP‑SF‑12‑A/B/C/D/E
- VP‑SF‑15‑A/B/C/D/E
- VP‑SF‑20‑A/B/C/D/E
- VP‑SF‑30‑A/B/C/D/E
- VP‑SF‑40‑A/B/C/D/E
2）齿轮泵（高压）
- VP‑SF‑12‑C‑10
- VP‑SF‑20‑D‑10
- VP‑SF‑40‑D‑10
---
六、其他阀类
1）手动阀 DM 系列
- DM‑03G、DM‑03T、DM‑04T、DM‑06T、DM‑10T
2）满油阀 SG 系列
- SG‑16、SG‑24、SG‑32
3）碟式预充阀 SVF 系列
- SVF‑32‑21C、SVF‑40‑21C、SVF‑50‑21C、SVF‑63‑21C、SVF‑80‑21C、SVF‑100‑21C
---

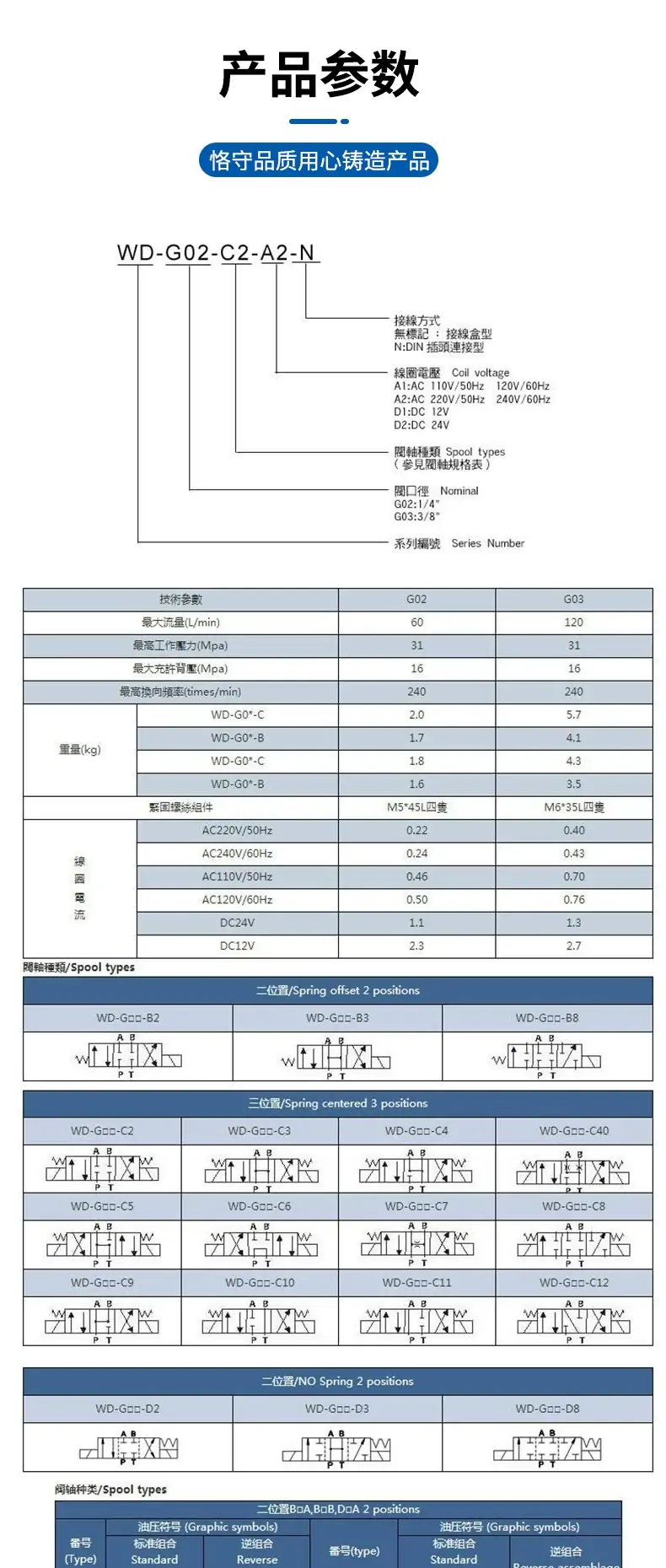

七、型号命名规则（WD‑G02‑C4‑A2）
- WD：电磁换向阀
- G：湿式电磁铁
- 02：规格（02=1/4″、03=3/8″）
- C4：机能（C4=O 型中位）
- A2：电压（A2=AC220V、D2=DC24V）
一、型号释义
- VP：低压变量叶片泵系列，压力补偿式、节能稳压型液压动力泵
- SF：静音框架式结构，低脉动、低噪音、适配小型液压站静音工况
- 12：公称排量 12 mL/r，小流量标准规格，适配中小型液压系统
- A：压力等级A型，标准调压区间 8～20 bar（0.8～2.0MPa），低压精密稳压专用
二、核心参数
- 产品类型：压力补偿式变量叶片泵（静音低压型）
- 公称排量：12 mL/r
- 额定工作压力：7.0MPa
- 最高瞬时压力：8.0MPa
- A型调压范围：0.8～2.0MPa（低压精细调节区间）
- 转速范围：900～1800 r/min
- 推荐转速：1500 r/min
- 输出流量（1500rpm）：约 16 L/min
- 容积效率：≥90%
- 总效率：≥82%
- 适配电机功率：1.5kW（1500rpm/额定压力工况）
- 吸油口径：3/4"BSP
- 出油口径：1/2"BSP
- 泄油口径：1/4"BSP
- 旋向：标准顺时针（轴端视角CW）
- 泵体材质：高强度铸铁，结构稳固、抗震动
- 适用介质：46#、68#抗磨液压油
- 工作油温：-10℃～+70℃
- 油液清洁度：NAS8级及以上
- 整机噪音：≤58dB(A)@1500rpm，静音运行特性优异
三、工作原理
VP-SF-12-A为压力自动补偿式变量叶片泵，依靠定子偏心量自适应调节实现变量稳压。电机驱动转子旋转，叶片在离心力与油压作用下紧贴定子内壁，形成密闭容腔完成吸油、压油动作。系统低压空载时，定子偏心量大，泵输出大流量，满足设备快速动作需求；当系统压力上升达到预设区间，压力反馈机构自动减小定子偏心量，流量随压力升高自动降低，实现高压小流量保压工况。全程自动匹配系统负载，无多余溢流损耗，有效降低发热与能耗，同时凭借静音结构设计，大幅降低出油脉动与运行噪音，适配精密低压稳压场景。
四、产品特点
- 低压精准调压：专属A型0.8–2.0MPa低压区间，调压细腻、稳压无漂移，杜绝低压抖动、虚压问题
- 智能变量节能：负载自适应变量，快进大流量、保压小流量，大幅减少溢流发热，节能效果显著
- 超静音运行：SF静音结构优化，出油脉动小，整机低噪音运行，适配车间静音生产环境
- 稳定性优异：压力补偿结构灵敏，压力滞回小，长期运行压力、流量稳定不衰减
- 体积小巧紧凑：小型化设计，适配微型、中小型液压站，安装布局灵活、节省空间
- 耐用故障率低：精密叶片与定子配合，耐磨抗疲劳，适合设备24小时连续待机运行
五、典型应用
精密自动化设备低压稳压液压系统、小型工装夹具夹紧液压回路、轻工包装机械、电子设备液压动力单元、小型机床进给与辅助液压系统、需要低压恒压保压、静音低能耗运行的中小型液压站。
六、使用注意事项
- 必须严格匹配电机旋向，标准顺时针旋转，禁止反转运行，反转会导致吸油失效、泵体空打损坏。
- 开机务必空载启动，启动前将系统溢流阀调至泄压状态，避免带压启动造成液压冲击损伤泵芯。
- 吸油管路必须完全密封无漏气，吸油真空度≤-0.03MPa，进气会引发噪音异响、压力抖动、气蚀磨损。
- 标配100～150μm吸油过滤器，保持油液洁净，杂质易造成叶片卡滞、调压失灵、压力不稳。
- 联轴器安装同轴度≤0.1mm，禁止偏心、倾斜安装，防止轴承异常磨损、泵体震动异响。
- 禁止长期超2.0MPa调压区间使用、超7MPa额定压力运行，避免压力补偿弹簧疲劳、泵芯磨损加剧。
- 泄油口需独立管路直通回油箱，背压≤0.1MPa，禁止带压泄油，防止变量机构卡滞失效。
- 新机运行50小时需更换液压油并清洗滤芯，后续定期保养，有效延长泵体使用寿命。
七、常见故障及排查
- 压力调不高、低压不稳：A型调压区间限制、压力补偿弹簧疲劳、吸油进气；核对压力规格，更换弹簧，排查吸油管路漏气点。
- 泵体噪音大、异响抖动：吸油滤芯堵塞、管路进气、联轴器不同心；清理滤芯、紧固管路、校正同轴度。
- 流量不足、动作缓慢：定子叶片磨损、油液污染、油温过高；更换洁净液压油，检修泵芯磨损状态。
- 压力波动、频繁跳动：油液乳化、系统进气、变量机构轻微卡滞；系统排气，更换变质油液，清洗调压补偿组件。
- 泵体发热严重：长期高压溢流、内泄过大、机械摩擦异常；调整系统压力，检修泵芯配合间隙。
- 轴端渗油漏油：轴封老化、安装偏心、轴面磨损；更换全新油封，校正联轴器安装精度。
