峰昌WINMOST齿轮泵EGD-PC-36-20，EGD-PC-40-20泵头，油泵电机
WINMOST（台湾峰昌）液压元件 全型号
品牌：WINMOST（峰昌液压品牌）
主营：电磁换向阀、叠加阀、压力阀、流量阀、叶片泵、齿轮泵
应用：木工机械、油压冲床、注塑机、鞋机、硫化机等
---

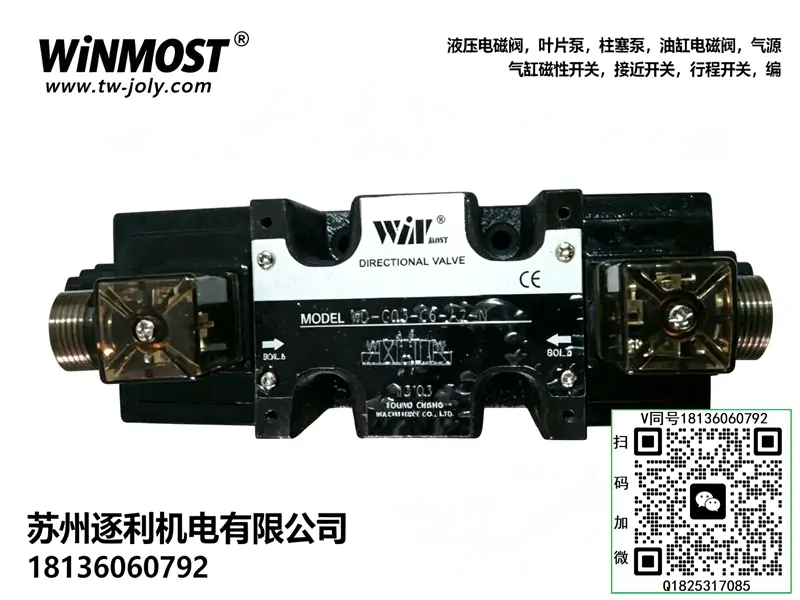

一、电磁换向阀（WD‑G 系列，最常用）

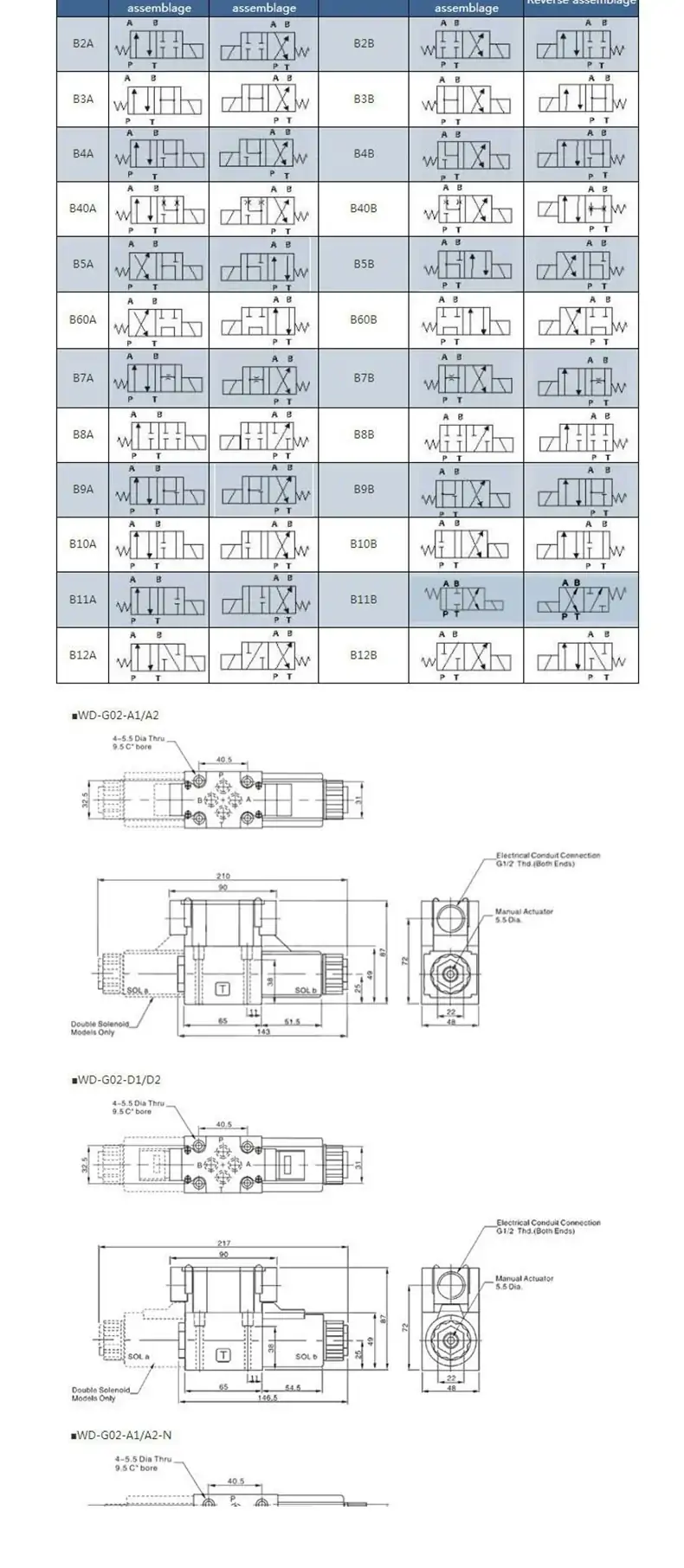

1）WD‑G02 系列（1/4″，2 分）
- WD‑G02‑C2‑A1 / A2 / D1 / D2
- WD‑G02‑C3‑A1 / A2 / D1 / D2
- WD‑G02‑C4‑A1 / A2 / D1 / D2
- WD‑G02‑C40‑A1 / A2 / D1 / D2
- WD‑G02‑C5 / C6 / C7 / C8 / C9 / C10 / C11 / C12‑A1/D2
- WD‑G02‑D2 / D3 / D8‑A1 / A2 / D1 / D2
2）WD‑G03 系列（3/8″，3 分）
- WD‑G03‑C2‑A1
- WD‑G03‑C3‑A1
- WD‑G03‑C4‑A1
- WD‑G03‑C40‑A1
- WD‑G03‑C5 / C6 / C7 / C8‑A1
3）电压代码
- A1 = AC110V
- A2 = AC220V
- D1 = DC12V
- D2 = DC24V
---
二、叠加阀系列
1）叠加式溢流阀 MRV
- MRV‑02A‑1 / 2 / 3
- MRV‑02B‑1 / 2 / 3
- MRV‑02P‑1 / 2 / 3
- MRV‑03A‑1 / 2 / 3
2）叠加式减压阀 MBR
- MBR‑02A‑1 / 2 / 3
- MBR‑02B‑1 / 2 / 3
- MBR‑02P‑1 / 2 / 3
- MBR‑03A‑1 / 2 / 3
3）叠加式单向阀 MCV
- MCV‑02‑P / A / B / T
- MCV‑03‑P / A / B / T
4）叠加式流量阀 MT / MTC
- MT‑02‑A / P / T / W / C
- MT‑03‑A / P / T / W / C
- MTC‑02‑A / P / T / W / C
- MTC‑03‑A / P / T / W / C
---
三、压力阀（溢流阀 / 减压阀 / 顺序阀）
1）溢流阀 RV 系列
- RV‑02G‑2 / RV‑02T‑3
- RV‑03G‑2
- RV‑04G‑2
- RV‑06G‑2
- RV‑10T‑2
2）溢流阀 BG / DG / DT 系列
- BG‑03‑H / BG‑06‑H / BG‑10‑H / BG‑10‑C
- DG‑01‑C / DG‑02‑C
- DT‑01‑H
3）减压阀 BRV / BRCV
- BRV‑02G/T‑1‑30
- BRV‑03G/T‑1‑30
- BRCV‑03G / 06G / 10G
---
四、流量阀（调速阀 / 节流阀）
- FKC‑G02 / FKC‑G03（机械式单向节流阀）
- FNC‑02 / FNC‑03（单向节流阀）
- KC‑02 / KC‑03 / KC‑04 / KC‑06（配管式单向节流阀）
---
五、液压泵（叶片泵 + 齿轮泵）
1）变量叶片泵 VP‑SF 系列
- VP‑SF‑08‑A/B/C/D/E
- VP‑SF‑12‑A/B/C/D/E
- VP‑SF‑15‑A/B/C/D/E
- VP‑SF‑20‑A/B/C/D/E
- VP‑SF‑30‑A/B/C/D/E
- VP‑SF‑40‑A/B/C/D/E
2）齿轮泵（高压）
- VP‑SF‑12‑C‑10
- VP‑SF‑20‑D‑10
- VP‑SF‑40‑D‑10
---
六、其他阀类
1）手动阀 DM 系列
- DM‑03G、DM‑03T、DM‑04T、DM‑06T、DM‑10T
2）满油阀 SG 系列
- SG‑16、SG‑24、SG‑32
3）碟式预充阀 SVF 系列
- SVF‑32‑21C、SVF‑40‑21C、SVF‑50‑21C、SVF‑63‑21C、SVF‑80‑21C、SVF‑100‑21C
---

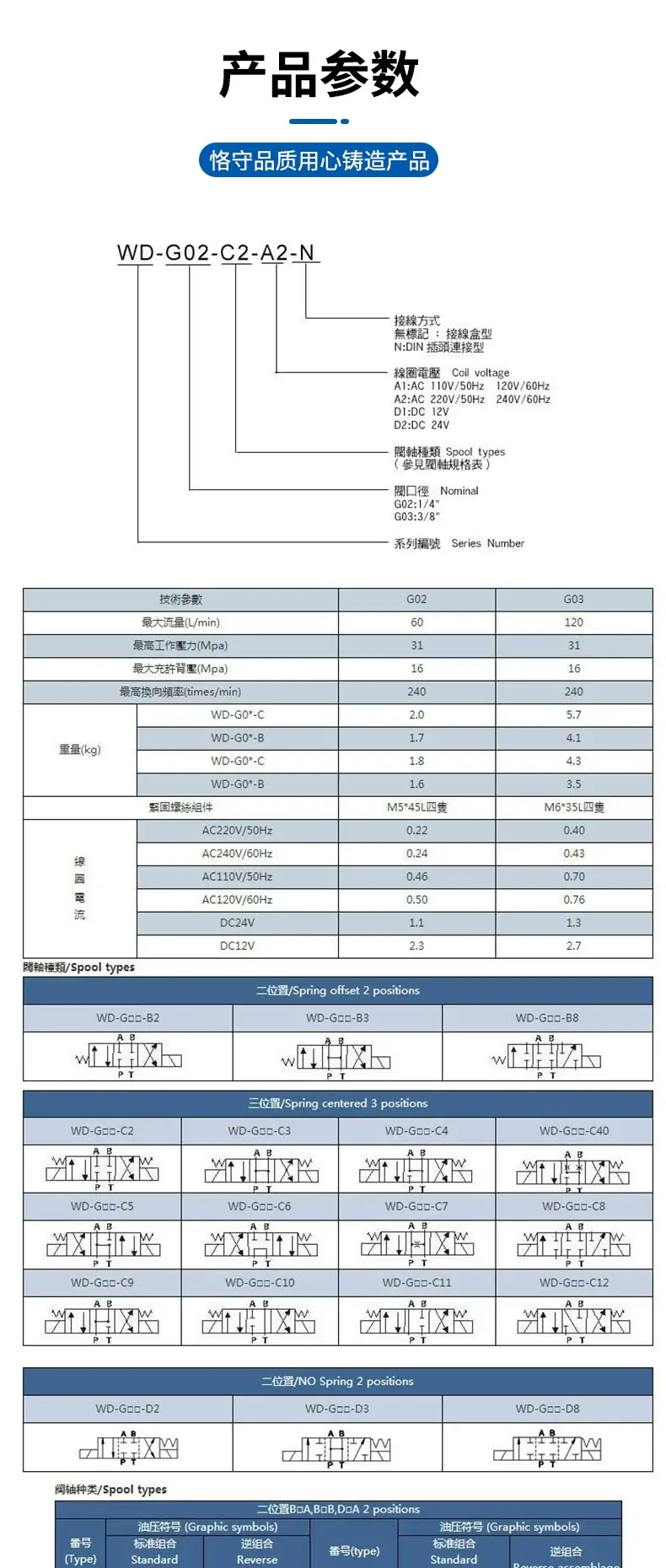

七、型号命名规则（WD‑G02‑C4‑A2）
- WD：电磁换向阀
- G：湿式电磁铁
- 02：规格（02=1/4″、03=3/8″）
- C4：机能（C4=O 型中位）
- A2：电压（A2=AC220V、D2=DC24V）
一、型号释义
- EGD：高压外啮合齿轮泵系列，高效率、低噪音、高压耐用型液压动力泵
- PC：前盖滚珠轴承+后盖压力补偿结构，高压保压性好、耐磨寿命长
- 36：公称排量 36 mL/r，中大流量规格，适配中大型液压系统
- 20：额定压力等级 20MPa，高压工业级齿轮泵
二、核心参数
- 产品类型：高压压力补偿式外啮合齿轮泵
- 公称排量：36 mL/r
- 额定工作压力：20MPa
- 最高瞬时压力：24MPa
- 常用转速范围：800～1800 r/min
- 推荐工作转速：1500 r/min
- 容积效率：≥93%（额定工况）
- 总效率：≥86%
- 驱动功率（1500rpm/20MPa）：约 22kW
- 轴承结构：前后精密滚珠轴承，抗冲击、耐磨、温升低
- 补偿结构：浮动侧板压力补偿，自动补偿磨损间隙，长期保压稳定
- 吸油口径：G1-1/4
- 出油口径：G1
- 旋向：标准顺时针（轴端视角CW），可定制逆时针
- 适用介质：46#、68#抗磨液压油
- 工作油温：-10℃～+70℃
- 油液清洁度：NAS8级及以上
- 特性：高压耐压、低噪音、低内泄、长期运行压力稳定
三、工作原理
EGD-PC-36-20属于高压压力补偿齿轮泵。电机驱动主动齿轮旋转，带动从动齿轮同步运转，齿轮脱啮合侧形成负压真空，从油箱吸入液压油；齿轮逐渐啮合侧挤压油液形成高压，连续向系统输出压力油。泵体配备**浮动侧板压力补偿结构**，可根据系统压力自动补偿齿轮与侧板磨损间隙，有效减小高压内泄，保证设备长期使用压力不衰减、流量稳定。整体连续容积式供油，输出脉动小、运转平稳，为液压系统提供稳定动力源。
四、产品特点
- 高压重载性能：额定20MPa高压工况，瞬时可达24MPa，适配绝大多数中高压液压设备
- 压力补偿耐磨结构：浮动侧板自动补偿磨损间隙，杜绝长期使用压力掉压、流量衰减问题
- 高效率低发热：容积效率高达93%，内泄小、无用损耗低，系统温升小、节能性好
- 低噪音平稳运行：精密磨齿齿轮配合，啮合精度高，出油脉动小，整机噪音低
- 精密轴承配置：前后滚珠轴承支撑，抗径向冲击，适合长期连续24小时工况运行
- 结构紧凑可靠：整体铸钢泵体强度高，抗形变、耐高压，故障率低、维护简单
五、典型应用
注塑机、压铸机、油压机高压液压站、工程机械液压动力系统、自动化设备大流量高压供油回路、机床、木工机械、包装机械液压系统、需要大流量、高压稳定输出的工业液压设备主油泵。
六、使用注意事项
- 严格按照标准旋向安装，禁止反转运行，反转会导致吸油失效、泵体空打损坏。
- 必须空载启动，开机前确保系统溢流阀处于泄压状态，禁止带压启动造成冲击损伤。
- 吸油管路必须密封严实、无漏气，吸油真空度不得大于-0.03MPa，进气会导致噪音大、压力抖动、气蚀损坏。
- 吸油过滤器采用100～150μm精度，严禁杂质进入泵体，避免齿轮、侧板磨损。
- 联轴器安装同轴度≤0.1mm，禁止偏心、倾斜安装，防止轴承快速磨损、泵体异响抖动。
- 禁止长期超20MPa额定压力运行，短时峰值压力不得超过24MPa，避免泵体疲劳损坏。
- 新泵运行50小时必须更换液压油与清洗滤芯，后期定期保养，延长泵体使用寿命。
- 工作油温需控制在合理区间，油温过高会降低油液粘度，增大内泄、降低输出压力与流量。
七、常见故障及排查
- 压力上不去、流量不足：油液污染、侧板磨损内泄大、吸油不足进气；更换洁净液压油，检修泵芯磨损情况，排查吸油管路漏气点。
- 泵体异响、噪音大：吸油进气、滤芯堵塞、联轴器不同心、轴承磨损；紧固吸油管路，清理滤芯，校正同轴度，更换轴承。
- 压力波动、抖动严重：系统进气、油液乳化、压力补偿结构卡滞；系统彻底排气，更换变质液压油，清洗补偿组件。
- 泵体异常发热：内泄过大、长期高压溢流、机械摩擦过大；检修泵芯磨损情况，调整系统压力，排查溢流阀故障。
- 轴端漏油、渗油：轴封老化、安装偏心、轴面磨损；更换全新油封，校正联轴器同轴度，检修轴体状态。
- 开机无压力、不出油：旋向错误、吸油管路堵塞、油箱油位过低；核对电机旋向，疏通管路，补足液压油。
