WINMOST峰昌变量叶片泵VP08/VP12/VP15/VP20/VP30/VP40-FA3双联泵
WINMOST（台湾峰昌）液压元件 全型号
品牌：WINMOST（峰昌液压品牌）
主营：电磁换向阀、叠加阀、压力阀、流量阀、叶片泵、齿轮泵
应用：木工机械、油压冲床、注塑机、鞋机、硫化机等
---

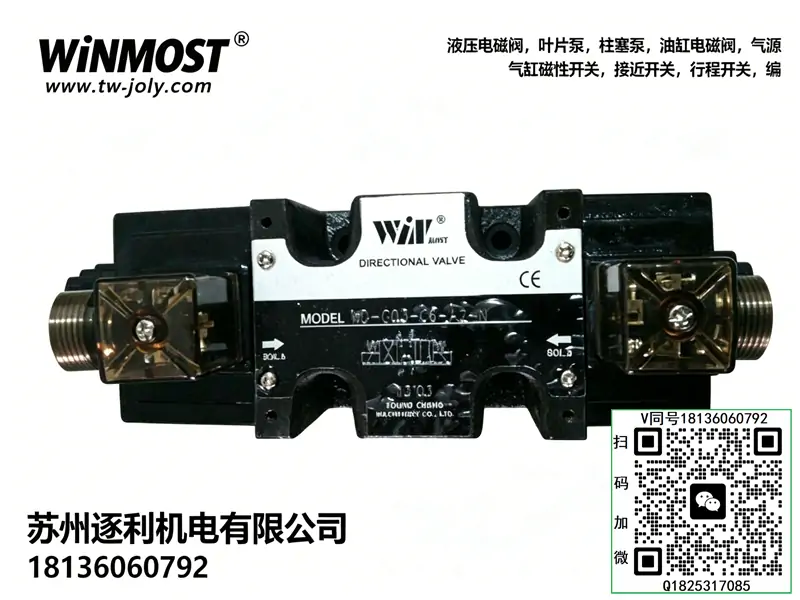

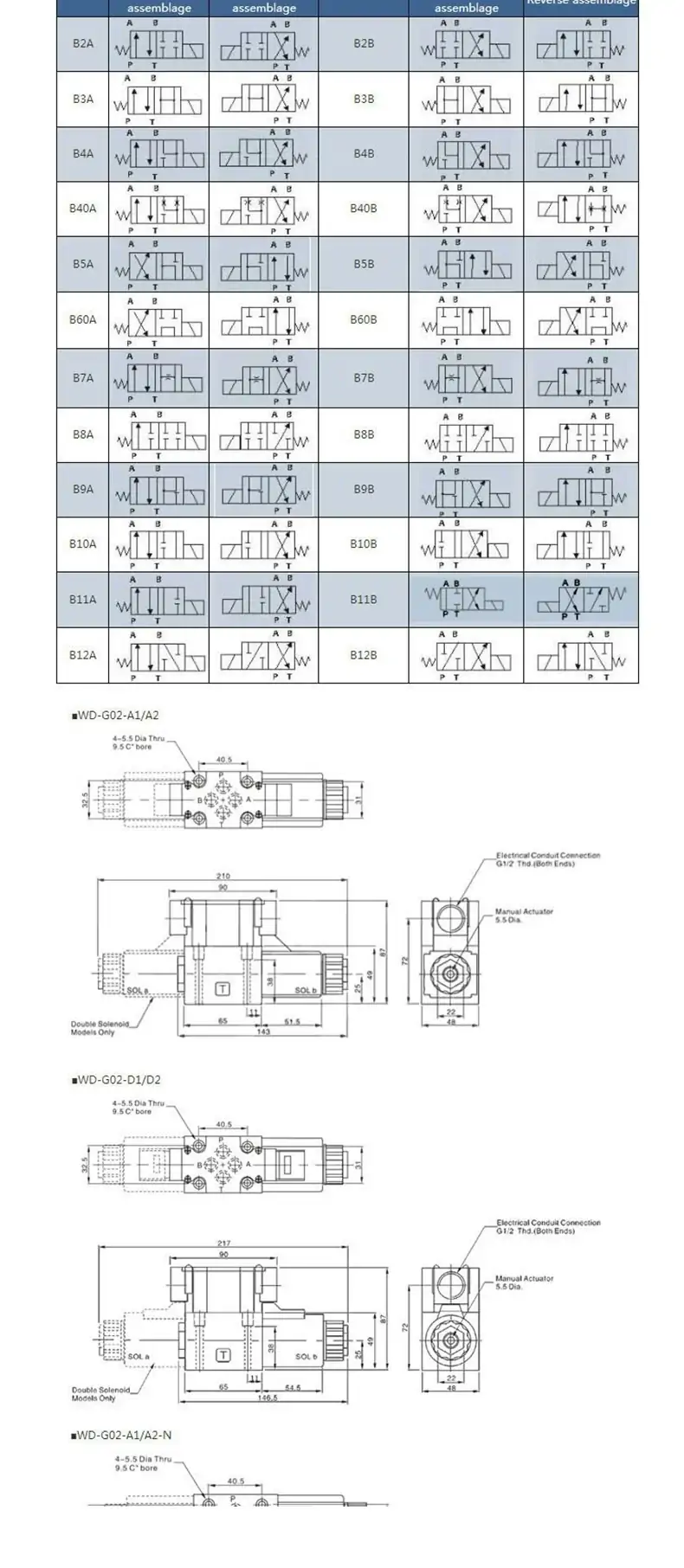

一、电磁换向阀（WD‑G 系列，最常用）
1）WD‑G02 系列（1/4″，2 分）
- WD‑G02‑C2‑A1 / A2 / D1 / D2
- WD‑G02‑C3‑A1 / A2 / D1 / D2
- WD‑G02‑C4‑A1 / A2 / D1 / D2
- WD‑G02‑C40‑A1 / A2 / D1 / D2
- WD‑G02‑C5 / C6 / C7 / C8 / C9 / C10 / C11 / C12‑A1/D2
- WD‑G02‑D2 / D3 / D8‑A1 / A2 / D1 / D2
2）WD‑G03 系列（3/8″，3 分）
- WD‑G03‑C2‑A1
- WD‑G03‑C3‑A1
- WD‑G03‑C4‑A1
- WD‑G03‑C40‑A1
- WD‑G03‑C5 / C6 / C7 / C8‑A1
3）电压代码
- A1 = AC110V
- A2 = AC220V
- D1 = DC12V
- D2 = DC24V
---
二、叠加阀系列
1）叠加式溢流阀 MRV
- MRV‑02A‑1 / 2 / 3
- MRV‑02B‑1 / 2 / 3
- MRV‑02P‑1 / 2 / 3
- MRV‑03A‑1 / 2 / 3
2）叠加式减压阀 MBR
- MBR‑02A‑1 / 2 / 3
- MBR‑02B‑1 / 2 / 3
- MBR‑02P‑1 / 2 / 3
- MBR‑03A‑1 / 2 / 3
3）叠加式单向阀 MCV
- MCV‑02‑P / A / B / T
- MCV‑03‑P / A / B / T
4）叠加式流量阀 MT / MTC
- MT‑02‑A / P / T / W / C
- MT‑03‑A / P / T / W / C
- MTC‑02‑A / P / T / W / C
- MTC‑03‑A / P / T / W / C
---
三、压力阀（溢流阀 / 减压阀 / 顺序阀）
1）溢流阀 RV 系列
- RV‑02G‑2 / RV‑02T‑3
- RV‑03G‑2
- RV‑04G‑2
- RV‑06G‑2
- RV‑10T‑2
2）溢流阀 BG / DG / DT 系列
- BG‑03‑H / BG‑06‑H / BG‑10‑H / BG‑10‑C
- DG‑01‑C / DG‑02‑C
- DT‑01‑H
3）减压阀 BRV / BRCV
- BRV‑02G/T‑1‑30
- BRV‑03G/T‑1‑30
- BRCV‑03G / 06G / 10G
---
四、流量阀（调速阀 / 节流阀）
- FKC‑G02 / FKC‑G03（机械式单向节流阀）
- FNC‑02 / FNC‑03（单向节流阀）
- KC‑02 / KC‑03 / KC‑04 / KC‑06（配管式单向节流阀）
---
五、液压泵（叶片泵 + 齿轮泵）
1）变量叶片泵 VP‑SF 系列
- VP‑SF‑08‑A/B/C/D/E
- VP‑SF‑12‑A/B/C/D/E
- VP‑SF‑15‑A/B/C/D/E
- VP‑SF‑20‑A/B/C/D/E
- VP‑SF‑30‑A/B/C/D/E
- VP‑SF‑40‑A/B/C/D/E
2）齿轮泵（高压）
- VP‑SF‑12‑C‑10
- VP‑SF‑20‑D‑10
- VP‑SF‑40‑D‑10
---
六、其他阀类
1）手动阀 DM 系列
- DM‑03G、DM‑03T、DM‑04T、DM‑06T、DM‑10T
2）满油阀 SG 系列
- SG‑16、SG‑24、SG‑32
3）碟式预充阀 SVF 系列
- SVF‑32‑21C、SVF‑40‑21C、SVF‑50‑21C、SVF‑63‑21C、SVF‑80‑21C、SVF‑100‑21C
---

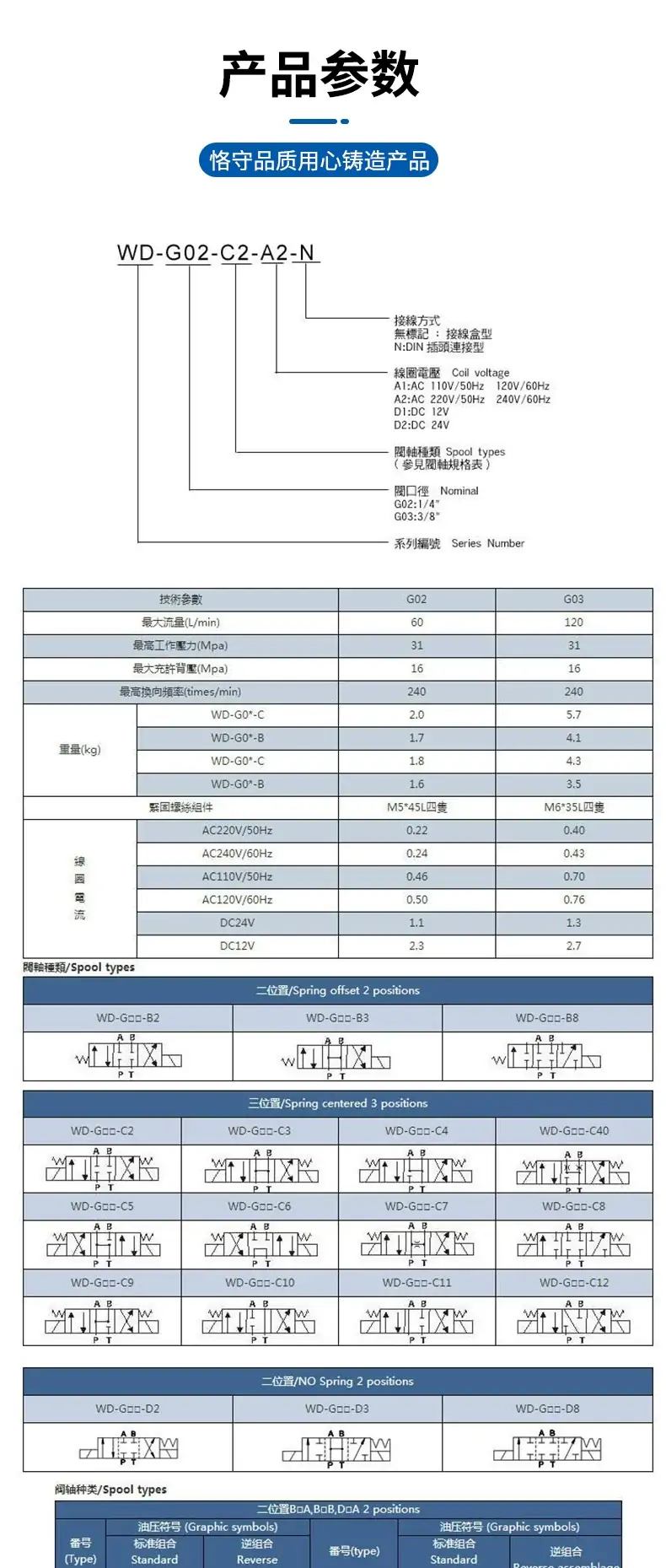

七、型号命名规则（WD‑G02‑C4‑A2）
- WD：电磁换向阀
- G：湿式电磁铁
- 02：规格（02=1/4″、03=3/8″）
- C4：机能（C4=O 型中位）
- A2：电压（A2=AC220V、D2=DC24V）
一、型号释义
- VP：变量叶片泵系列
- 40：公称排量 40 mL/r
- F：安装形式为法兰安装
- A3：压力等级 3.0～7.0 MPa（30～70 bar）
- 3：轴伸形式：φ19.05 mm 平键轴
二、核心参数
- 结构类型：单联变量叶片泵（压力补偿型）
- 公称排量：40 mL/r
- 额定压力：7 MPa
- 最高压力：8 MPa
- 压力调节范围：3.0～7.0 MPa
- 转速范围：800～1800 rpm（推荐 1500 rpm）
- 轴径 / 键：φ19.05 mm，平键
- 安装方式：法兰安装
- 适配电机：约 5.5 kW（1500 rpm/7 MPa）
- 容积效率：≥90%
- 总效率：≥82%
- 噪音：≤62 dB(A)@1500 rpm
- 工作油温：-10℃～+70℃
- 介质：46#/68# 抗磨液压油
- 清洁度：NAS 8 级及以上
- 重量：约 18～20 kg
三、工作原理
属于压力补偿式变量叶片泵：泵体内转子旋转，叶片在离心力与油压作用下贴紧定子内壁，形成容积腔；通过压力补偿变量机构，当系统压力达到设定值时，定子偏心量自动减小，流量随压力升高而自动减小，实现恒压变量、节能低发热；内置压力反馈，响应快、压力脉动小。
四、产品特点
- ✅ 节能显著：高压小流量、低压大流量，空载功耗低
- ✅ 低噪音、低脉动：叶片顶部特殊设计，运行平稳
- ✅ 压力稳定：补偿精度高，滞回小（≤±0.2 MPa）
- ✅ 结构紧凑：法兰安装，替换同规格 VP 系列方便
- ✅ 耐用可靠：双金属侧板 + 高耐磨叶片，寿命长
五、典型应用
- 注塑机、压铸机、油压机等中高压液压站
- 机床、磨床、加工中心进给与夹紧回路
- 工程机械、船舶、轻工机械变量节能系统
- 需要恒压、保压、低压大流量的场合
六、使用与安装要点
- 旋向：从轴端看为顺时针（CW），不可反转
- 吸油条件：吸油口通径：G1"吸油真空度：≤-0.03 MPa吸油过滤器：100～150 μm
- 泄油：泵体泄油口单独回油箱，背压 \\≤0.1 MPa\\
- 联轴器：弹性联轴器，同轴度 \\≤0.1 mm\\
- 启动：空载启动，50 小时后换油并清洗滤器
七、常见故障与排查
- 压力上不去 / 无压力：调压弹簧疲劳或断裂 → 更换弹簧定子、叶片磨损 → 修配或更换泵芯吸油不足、进气 → 检查吸油管路与密封
- 噪音大、异响：吸油进气、滤芯堵塞 → 清理 / 更换滤芯、紧固吸油口轴承磨损 → 更换轴承联轴器不同心 → 校正同轴度
- 流量不足、发热大：内泄大（叶片 / 侧板磨损） → 维修或更换泵系统长期高压溢流 → 调整压力或改用变量泵
- 压力波动大：油液污染、阀芯卡滞 → 换油、清洗调压机构阻尼孔堵塞 → 清洗阻尼孔
