DUKIN-BESKO叶片泵VP-20-3 VP-30 -3 VP-16 -3 VP-40 -3
---
一、液压泵（PUMP）
1）变量叶片泵
- DVP 系列：DVP16、DVP20、DVP25、DVP32、DVP40、DVP50、DVP63
2）定量叶片泵（单联）
- BV2R1Q：BV2R1Q-6/8/10/12/14/17/19/23
- BV2R2Q：BV2R2Q-26/33/41/47/53/59
- BV2R3Q：BV2R3Q-52/66/76/94
- BT6C、BT7B、BTXB
3）定量叶片泵（双联）
- BT6DC、BT6CC、BT6EDC
- BT7QDC、BT7QEC、BT7EE、BT7QCC
4）定量叶片泵（三联）
- BT6DCC、BT6EDC
5）齿轮泵
- GP100、GP20、AP100
---
二、液压阀（VALVES）

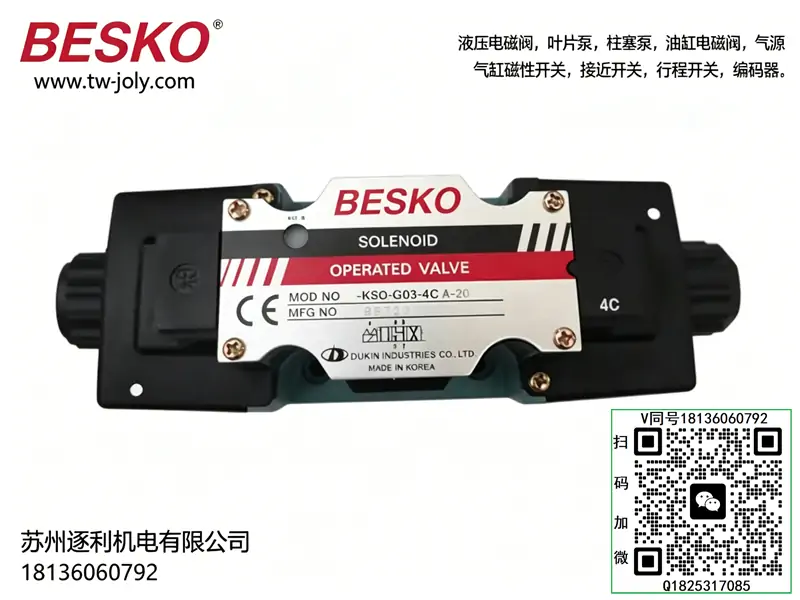

1）电磁换向阀（KSO 系列，最常用）
- KSO‑G01：KSO‑G01‑2B2/3C2/3C4/3C6‑D24/A220
- KSO‑G02：
- 2 位：2BA、2BB、2BC、2BD、2BP、2DA、2DB、2DC、2DD、2DP
- 3 位：3C2、3C4、3C6、4CD、4CP、66CD
- 完整型号例：KSO‑G02‑2BB‑10、KSO‑G02‑4CD‑10
- KSO‑G03：KSO‑G03‑2BA/2BB/2BC/2BD/2BP/3C2/4CD‑10
- KSO‑G06（电液换向阀）：KSO‑G06‑4CD‑10、KSO‑G06‑4CP‑10
2）叠加阀（MP/MT/MR/MG 系列）
- 叠加式单向阀（MP）：
- MP‑02W/02A/02B‑20‑50
- MP‑03W/03A/03B‑20‑40
- MP‑06W‑20‑30
- 叠加式液控单向阀（MPD）：
- MPD‑04W/04A/04B
- MPD‑06W‑20‑20
- 叠加式节流 / 单向节流（MT）：
- MT‑02P/02T、MT‑02W/02A/02B
- MT‑03P、MT‑03W‑40
- 叠加式溢流阀（MR）：
- MR‑02P‑50、MR‑03P‑50
- 叠加式减压阀（MG）：
- MG‑02、MG‑03P/03A/03B、MG‑06P/06A/06B
3）压力控制阀（溢流 / 减压 / 顺序）
- 直动溢流阀（JR/SR/DSR）：
- JR‑G02、SR‑02、DSR‑G02（缓冲型）
- 先导溢流阀（DBW 型）：
- DBS‑G03‑3‑BP‑10（电磁溢流）
- 减压阀：PRV‑03/06/10、MG‑03/06
- 平衡阀：SGR‑G03‑1‑10
4）单向阀 / 梭阀 / 分流集流阀
- 直角单向阀（DCA/JCA）：DCA‑G03‑S、JCA‑03/06
- 管式单向阀（LPC）：LPC‑04/06/08
- 分流集流阀（JDV）：JDV‑T04‑06、JDV‑T06‑08
- 单向节流阀（JF）：JF‑G030‑15
5）手动 / 机动 / 凸轮阀
- 手动换向阀（DM/SLV）：
- DM‑T06‑2C‑10、SLV‑02B‑20
- 凸轮操纵阀（LMD）：
- LMD‑T01、LMD‑G02、LMD‑T03‑2B‑50
6）其他阀
- 电磁双单向阀（DCSV‑G02）
- 法兰式压力阀（BR5V/BR5U）
- 插装溢流阀（DCRV 350K、DC1V‑10）
---
三、液压缸（CYLINDER）
- 标准拉杆缸：HCD 系列（HCD‑40/50/63/80/100‑50/100/200）
- 薄型缸：CQ2 系列
- 非标可定制（行程、法兰、耳轴等）
---
四、液压附件
- 压力表座（BG‑02AB）
- 歧管块（BT‑※03、BS‑03/BE‑03）
- 吸油法兰（SFB）
- 油位计（C 型）
- 滤芯（LPFE 0625 PS‑70、SMR‑125）
---

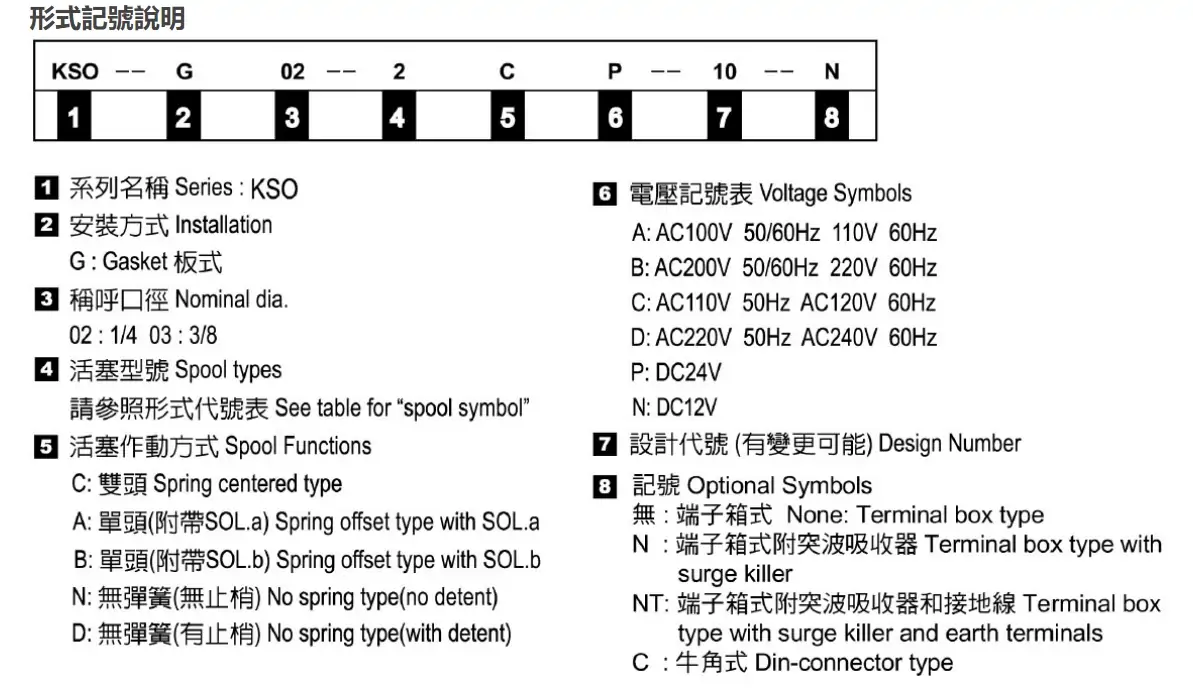

五、型号命名规则（快速识别）
- KSO‑G02‑2BB‑10
- KSO：电磁换向阀
- G02：安装规格（02=6 通径，03=10 通径）
- 2BB：2 位、B 型机能、弹簧复位
- 10：设计序号
- MP‑03W‑20‑40
- MP：叠加单向阀
- 03：规格
- W：双向
- 20：开启压力
- 40：最大流量
型号释义
- VP：工业通用低压压力补偿变量叶片泵系列，主打静音节能、自动稳压、适配机床与轻工常规液压系统
- 20：最大排量20 mL/r，中小流量通用规格，适配中小型设备常规动作速度与供油需求
- 3：标准A3级压力配置，中压调压档位，调压范围4.0～7.0MPa，稳压区间广、通用性最强
核心参数
- 排量范围：8～20 mL/r（压力补偿无级变量调节）
- 额定压力：7 MPa，峰值压力：7.5 MPa
- 转速范围：800～1800 r/min，常用标准转速1450/1800 r/min
- 输出流量（1800r/min）：14.4～36 L/min
- 调压范围：4.0～7.0 MPa（标准3档中压稳压区间）
- 结构形式：内置压力补偿式变量、自动稳压节能结构
- 安装方式：标准法兰直连安装（通用标配）
- 轴芯规格：标准平键轴，适配常规液压电机直连装配
- 适用介质：46#、68#抗磨液压油，常规工况优选46#液压油
- 工作油温：10℃～70℃
- 容积效率：≥90%，低压内泄小、保压稳定性优异
- 运行特性：静音低脉动、压力波动小、支持24小时连续稳定运行
工作原理
该泵采用定子、转子、叶片偏心配合结构，转子旋转带动叶片贴合定子内壁形成密闭容腔，持续完成吸油、压油循环。内置高精度压力补偿机构，可实时感应系统负载压力，动态调节定子偏心量，实现排量自适应切换。设备空载、快速进给时输出最大排量，保障设备动作速度；系统压力达到4.0～7.0MPa设定区间后，自动减小排量进入小流量保压节能状态，无无效溢流发热，有效降低系统能耗与温升，适配常规中低压稳压、间歇动作、长期待机保压工况。
产品特点
- 中压稳压通用：3档标准调压区间，覆盖绝大多数常规液压设备压力需求，适配性广、调试简单
- 静音低震运行：优化定子曲线与配流结构，压力脉动微弱，整机运行噪音低，适配精密车间生产环境
- 智能节能降耗：全自动负载变量逻辑，快动作大流量、保压小流量，杜绝无效溢流，长期运行温升低、能耗少
- 结构稳定耐用：精简变量机构，故障点少，耐磨泵芯可抵御轻微杂质，适合长时间连续运行
- 装配替换便捷：标准法兰安装尺寸，市面通用度高，新旧设备替换无需改配
- 调压精准灵敏：外置独立调压旋钮，压力调节细腻、响应快，负载变化时压力漂移极小
典型应用
中小型自动化设备液压系统、普通机床进给与夹紧回路、木工轻工机械液压单元、小型液压站主供油、通用工装夹具保压系统、需要静音、节能、稳定中压稳压的常规工业液压工况。
使用注意事项
- 开机前务必逆时针松开调压旋钮，空载启动电机，运转平稳后再逐步升压，严禁带压启动损伤精密泵芯配件
- 调压遵循顺时针升压、逆时针降压原则，调试达标后锁紧调压螺母，防止设备震动导致压力漂移
- 系统油液需保持NAS8级以上洁净度，定期更换液压油与滤芯，避免杂质卡滞变量机构、磨损配流副
- 吸油管路禁止过长、过细、漏气，保证吸油通畅，杜绝吸空、气蚀、异响、流量压力不稳等故障
- 禁止长期在峰值压力下持续运行，减少密封件、补偿弹簧疲劳损耗，延长泵体使用寿命
- 长期停机重启前，手动盘泵排气，避免泵体内部干磨，防止叶片、配流盘异常磨损
常见故障及排查
- 压力调不上、压力偏低：补偿弹簧疲劳失效、定子变量机构卡滞、配流盘磨损内泄过大；清洗变量机构，更换失效弹簧与磨损泵芯配件
- 流量不足、动作偏慢：吸油滤芯堵塞、管路进气、叶片磨损、转速不达标；清理滤芯、排查管路密封性、检修更换磨损叶片
- 运行噪音大、异响震动：油路进气、气蚀、轴承磨损、吸空现象；系统彻底排气、检修吸油管路、更换损坏轴承
- 油温异常升高：长期高压小流量憋压、变量机构卡滞常开、系统内泄超标；清洗修复变量机构，优化系统压力参数
- 压力不稳、频繁波动：阻尼孔堵塞、油液污染、补偿阀芯卡滞；清洗阻尼孔与稳压阀芯，更换洁净液压油，恢复稳压精度
本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/yyyb/1094.html
