BESKO单向节流阀 液压阀BESKO 减压阀MT-02W-50 溢流阀

---

一、液压泵（PUMP）

1）变量叶片泵

- DVP 系列：DVP16、DVP20、DVP25、DVP32、DVP40、DVP50、DVP63

2）定量叶片泵（单联）

- BV2R1Q：BV2R1Q-6/8/10/12/14/17/19/23

- BV2R2Q：BV2R2Q-26/33/41/47/53/59

- BV2R3Q：BV2R3Q-52/66/76/94

- BT6C、BT7B、BTXB

3）定量叶片泵（双联）

- BT6DC、BT6CC、BT6EDC

- BT7QDC、BT7QEC、BT7EE、BT7QCC

4）定量叶片泵（三联）

- BT6DCC、BT6EDC

5）齿轮泵

- GP100、GP20、AP100

---

二、液压阀（VALVES）

1）电磁换向阀（KSO 系列，最常用）

- KSO‑G01：KSO‑G01‑2B2/3C2/3C4/3C6‑D24/A220

- KSO‑G02：

- 2 位：2BA、2BB、2BC、2BD、2BP、2DA、2DB、2DC、2DD、2DP

- 3 位：3C2、3C4、3C6、4CD、4CP、66CD

- 完整型号例：KSO‑G02‑2BB‑10、KSO‑G02‑4CD‑10

- KSO‑G03：KSO‑G03‑2BA/2BB/2BC/2BD/2BP/3C2/4CD‑10

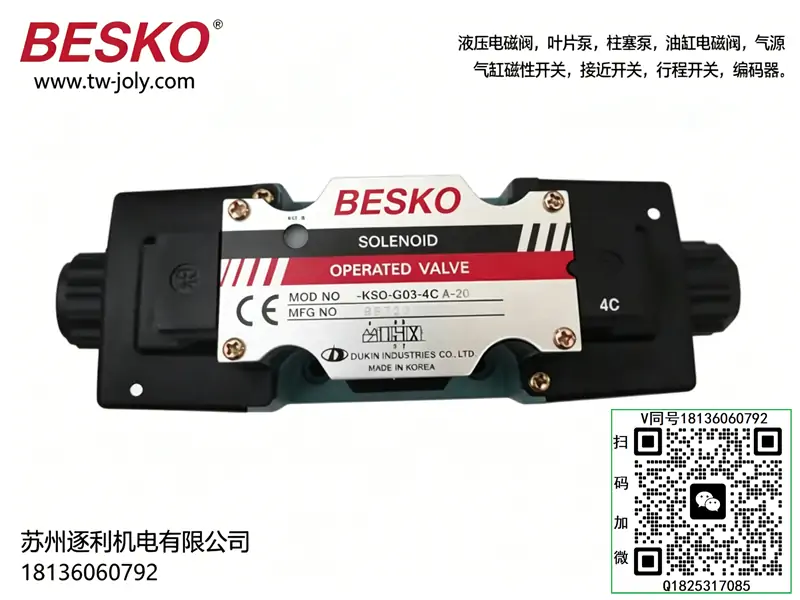

- KSO‑G06（电液换向阀）：KSO‑G06‑4CD‑10、KSO‑G06‑4CP‑10

2）叠加阀（MP/MT/MR/MG 系列）

- 叠加式单向阀（MP）：

- MP‑02W/02A/02B‑20‑50

- MP‑03W/03A/03B‑20‑40

- MP‑06W‑20‑30

- 叠加式液控单向阀（MPD）：

- MPD‑04W/04A/04B

- MPD‑06W‑20‑20

- 叠加式节流 / 单向节流（MT）：

- MT‑02P/02T、MT‑02W/02A/02B

- MT‑03P、MT‑03W‑40

- 叠加式溢流阀（MR）：

- MR‑02P‑50、MR‑03P‑50

- 叠加式减压阀（MG）：

- MG‑02、MG‑03P/03A/03B、MG‑06P/06A/06B

3）压力控制阀（溢流 / 减压 / 顺序）

- 直动溢流阀（JR/SR/DSR）：

- JR‑G02、SR‑02、DSR‑G02（缓冲型）

- 先导溢流阀（DBW 型）：

- DBS‑G03‑3‑BP‑10（电磁溢流）

- 减压阀：PRV‑03/06/10、MG‑03/06

- 平衡阀：SGR‑G03‑1‑10

4）单向阀 / 梭阀 / 分流集流阀

- 直角单向阀（DCA/JCA）：DCA‑G03‑S、JCA‑03/06

- 管式单向阀（LPC）：LPC‑04/06/08

- 分流集流阀（JDV）：JDV‑T04‑06、JDV‑T06‑08

- 单向节流阀（JF）：JF‑G030‑15

5）手动 / 机动 / 凸轮阀

- 手动换向阀（DM/SLV）：

- DM‑T06‑2C‑10、SLV‑02B‑20

- 凸轮操纵阀（LMD）：

- LMD‑T01、LMD‑G02、LMD‑T03‑2B‑50

6）其他阀

- 电磁双单向阀（DCSV‑G02）

- 法兰式压力阀（BR5V/BR5U）

- 插装溢流阀（DCRV 350K、DC1V‑10）

---

三、液压缸（CYLINDER）

- 标准拉杆缸：HCD 系列（HCD‑40/50/63/80/100‑50/100/200）

- 薄型缸：CQ2 系列

- 非标可定制（行程、法兰、耳轴等）

---

四、液压附件

- 压力表座（BG‑02AB）

- 歧管块（BT‑※03、BS‑03/BE‑03）

- 吸油法兰（SFB）

- 油位计（C 型）

- 滤芯（LPFE 0625 PS‑70、SMR‑125）

---

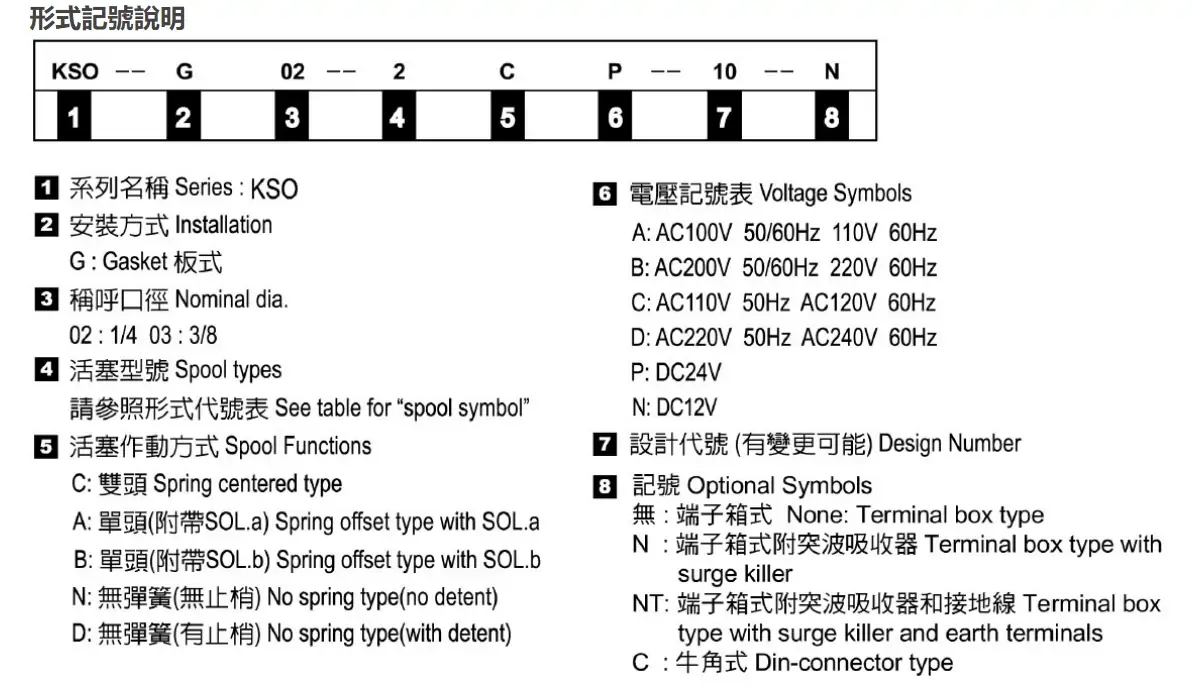

五、型号命名规则（快速识别）

- KSO‑G02‑2BB‑10

- KSO：电磁换向阀

- G02：安装规格（02=6 通径，03=10 通径）

- 2BB：2 位、B 型机能、弹簧复位

- 10：设计序号

- MP‑03W‑20‑40

- MP：叠加单向阀

- 03：规格

- W：双向

- 20：开启压力

- 40：最大流量

型号释义

• MT：叠加式单向节流阀系列，集成节流调速+单向保压功能，专用于油路流量调节、执行元件速度控制
• 02：02系列标准规格，6通径阀体，适配DSG-01全系电磁阀叠加组合，通用标准安装面
• W：双路节流机能，A、B双向油路均可单向节流调速，油缸伸缩双向速度独立可控
• 50：设计规格代号，标准通流等级、适配常规工业流量工况，调压调速线性稳定

核心参数

• 公称通径：6mm（01/02系列通用叠加通径）
• 结构形式：叠加式、双向单向节流调速结构（节流+单向阀一体集成）
• 最高工作压力：25MPa
• 最大额定流量：35L/min
• 调节方式：内六角螺杆手动无级微调，调速线性精准
• 开启压力：0.05MPa，反向导通阻力小、回油顺畅
• 安装方式：标准叠加式安装，可直接叠加在电磁阀上下层
• 适用介质：46#、68#抗磨液压油
• 工作油温：-10℃～70℃
• 调速特性：单向节流调速、反向自由通油，双向动作可独立限速
• 适配阀组：所有01系列6通径电磁换向阀、叠加阀组合系统

工作原理

本阀为一体集成式节流+单向结构，W型双向油路独立控制。油缸进给工作时，对应油路油液需经过节流口限流，通过螺杆调节节流开口大小，精准控制出油流量，实现执行元件慢速平稳工进；油缸返程复位时，油压推开内置单向阀芯，油路无节流阻力、全通径自由回油，保障快速复位效率。双向独立调速结构可分别控制设备伸出、缩回速度，兼顾精准低速工进与高效快速复位，无多余管路、无需额外调速阀，阀组集成度高。

产品特点

• 双向独立调速：W型双路节流设计，伸出、缩回速度可单独微调，适配不对称速度控制工况
• 调速精准线性：螺杆式无级微调，节流精度高，低速无爬行、动作平稳无抖动
• 节能高效无阻力：返程单向直通通油，无节流损耗，兼顾精准调速与设备工作效率
• 叠加集成紧凑：无需外接管路，直接叠加装配，减少泄漏点、节省安装空间、阀组整洁规范
• 高压稳定耐用：25MPa高压承压等级，阀体刚性强，抗压力冲击，长期调速无漂移
• 通用性极强：标准02系列安装尺寸，市面01系阀组通用互换，替换适配便捷

典型应用

机床进给快慢速控制回路、自动化工装伸缩调速系统、木工轻工液压设备、小型液压机平稳工进油路、需要单向限速、双向速度独立调节的6通径叠加液压阀组。

使用注意事项

• 调速时缓慢旋转调节螺杆，禁止暴力猛调，避免节流口变形、调速精度失效
• 区分油路流向，按需调节A、B路节流开度，避免调速方向错乱导致设备动作异常
• 保持系统油液洁净，防止杂质卡滞节流口与单向阀芯，引发速度不稳、卡顿、不保压故障
• 叠加安装时保证阀面平整贴合，螺栓对角均匀锁紧，防止阀体变形、贴合面渗油
• 禁止长期超流量运行，避免节流口高速冲刷磨损，缩短阀体使用寿命
• 调试完成后锁紧调节定位螺丝，防止设备震动导致调速参数漂移、速度变化

常见故障及排查

• 动作速度不稳、忽快忽慢：节流口杂质堵塞、油路进气、阀芯卡滞；彻底清洗节流流道，系统排气，更换洁净液压油
• 无法慢速微调、最低速度过快：节流阀芯磨损、调节行程失效；检修阀芯磨损情况，更换阀件
• 返程速度慢、复位无力：单向阀芯卡滞、弹簧疲劳失效；清洗单向阀结构，更换疲劳弹簧配件
• 调速锁不住、速度自行变化：定位螺丝松动、节流螺杆震动移位；锁紧定位螺丝，重新校准调速参数
• 阀面渗油漏油：密封垫老化、安装受力不均；更换全新密封垫，对角均匀紧固安装螺栓
