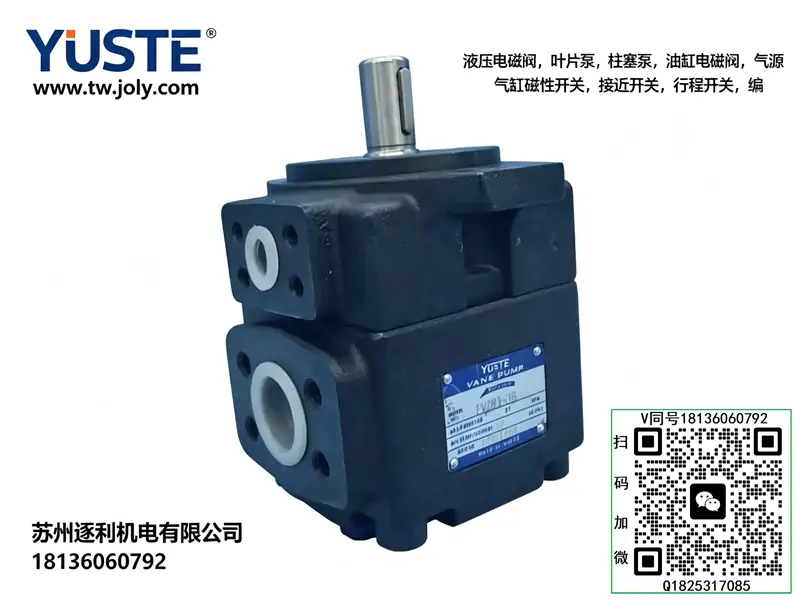

YUSTE变量叶片泵VP-15-15L-A1油泵 VP-20-20L-A1
---
一、变量叶片泵（VP 系列）
VP-□-□F-A1/A2/A3（法兰安装）
- VP-08-08F-A1、VP-12-12F-A1、VP-15-15F-A1、VP-20-20F-A1
- VP-25-25F-A1、VP-30-30F-A1、VP-40-40F-A1、VP-45-45F-A1
- VP-08-08F-A2、VP-12-12F-A2、VP-15-15F-A2、VP-20-20F-A2
- VP-25-25F-A2、VP-30-30F-A2、VP-40-40F-A2、VP-45-45F-A2
- VP-08-08F-A3、VP-12-12F-A3、VP-15-15F-A3、VP-20-20F-A3
- VP-25-25F-A3、VP-30-30F-A3、VP-40-40F-A3、VP-45-45F-A3
VP-□-□L-A1/A2/A3（脚座安装）
- VP-08-08L-A1、VP-12-12L-A1、VP-15-15L-A1、VP-20-20L-A1
- VP-25-25L-A1、VP-30-30L-A1、VP-40-40L-A1、VP-45-45L-A1
- VP-08-08L-A2、VP-12-12L-A2、VP-15-15L-A2、VP-20-20L-A2
- VP-25-25L-A2、VP-30-30L-A2、VP-40-40L-A2、VP-45-45L-A2
- VP-08-08L-A3、VP-12-12L-A3、VP-15-15L-A3、VP-20-20L-A3
- VP-25-25L-A3、VP-30-30L-A3、VP-40-40L-A3、VP-45-45L-A3
HVP 系列（高压变量叶片泵）
- HVP-20-FA3、HVP-30-FA3、HVP-40-FA3
---
二、定量叶片泵（PV2R/50T/150T/V 系列）
PV2R1 系列（单联）
- PV2R1-6/8/10/12/14/17/19/23/25/31-FR
PV2R2 系列（单联）
- PV2R2-26/33/41/47/53/59/65/75-FR
PV2R3 系列（单联）
- PV2R3-52/60/66/76/94/116-FR
PV2R11/21/31 系列（双联）
- PV2R11-6/8/10/12/14/17/19/23/25/31/FR
- PV2R21-26/33/41/47/53/59/65/75/FR（如 PV2R21-41/17F1、PV2R21-47/19F1）
- PV2R31-52/60/66/76/94/116/FR
50T/150T 系列（低压定量）
- 50T-12/14/17/20/23/26/30/36/43-FR
- 150T-48/61/75/94-FR
V 系列（高压定量）
- 25V-14A-1B22R、35V-38A-1B22R
- 3525V-30A10-1DD22R、4535V-60A35-1AA22R
---
三、齿轮泵（HGP/GPY 系列）
HGP-1A 系列
- HGP-1A-F1R、F2R、F3R、F4R、F5R、F6R、F8R
HGP-2A 系列
- HGP-2A-F11R、F12R、F2R、F3R、F4R、F6R、F8R、F9R
HGP-3A 系列
- HGP-3A-F11R、F13R、F14R、F17R、F19R、F23R、F25R、F28R、F30R
GPY 系列（高压齿轮泵）
- GPY-2A-F11R、F12R、F2R、F3R、F4R、F6R、F8R、F9R
---
四、电磁换向阀（DSG 系列）
DSG-01 系列（6 通径）
- DSG-01-2B2-D24/A110/A240
- DSG-01-3C2/3C3/3C4/3C5/3C60-D24/A110/A240
DSG-03 系列（10 通径）
- DSG-03-2B2-D24/A110/A240
- DSG-03-3C2/3C3/3C4/3C5/3C60-D24/A110/A240
---
五、压力控制阀
溢流阀（BG/BT 系列）
- BG-06-H、BT-06-H、BG-10-H、BT-10-H
减压阀（CRG 系列）
- CRG-03-50、CRG-06-50、CRG-10-50
单向阀（CV 系列）
- CV-03G-05、CV-06G-05、CV-10G-05
叠加阀（CPDG/CPDF 系列）
- CPDG-03-A1/A2、CPDG-06-A1/A2、CPDG-10-A1/A2
- CPDF-10-A1/A2
---
六、液压马达（BM2 系列）
- BM2-80、BM2-100、BM2-125、BM2-160、BM2-200
型号释义
- VP：工业通用低压压力补偿变量叶片泵系列，主打静音、节能、自动稳压，适配机床、轻工自动化常规低压液压系统
- 15-15：双联泵规格，前、后泵公称排量均为15 mL/r，双泵同等流量输出，适合双路同步供油、合流快进工况
- L：脚座安装方式，卧式落地固定安装，承重稳定、抗震动，适配大机组设备装配
- A1：低压精准调压规格，调压范围0.5～3.0 MPa，低压启动灵敏、稳压波动极小
核心参数
- 结构形式：双联双独立压力补偿变量叶片泵（前后泵可同步/独立稳压）
- 单泵排量范围：5～15 mL/r（压力补偿无级变量调节）
- 额定压力：3.0 MPa，峰值压力：3.5 MPa
- 转速范围：800～1800 r/min，常用标准转速1450/1800 r/min
- 单泵输出流量（1800r/min）：9～27 L/min，双泵合流最大54 L/min
- 调压范围：0.5～3.0 MPa（A1低压精密稳压区间）
- 安装方式：卧式脚座安装，落地固定、运行稳定性强
- 驱动方式：同轴一体驱动，单电机带动双泵同步运转
- 适用介质：46#、68#抗磨液压油，精密低压工况优选46#低粘液压油
- 工作油温：10℃～70℃
- 容积效率：≥90%，双泵低压内泄极小、同步保压一致性高
- 运行特性：超静音、低压力脉动、双泵同步性好、支持24小时连续运行
工作原理
本泵为一体同轴双联变量结构，内置两套独立的定子、转子、叶片及压力补偿机构，共用主轴同步运转、油路互不干涉。前后双泵均搭载A1级低压压力补偿系统，可实时感应系统负载压力，动态自适应调节排量。设备空载快速动作时，双泵同步输出最大流量，实现合流大流量快速进给，提升设备动作效率；系统压力达到设定稳压值后，双泵同步自动减小排量，切换为小流量保压节能模式，无无效溢流发热。双泵独立稳压结构可实现双路同步供油或单路独立控压，完美适配设备快慢速、双回路同步工作的低压液压工况。
产品特点
- 双泵同步高效：15+15同等流量双联设计，合流流量大，设备快速进给速度快，双回路供油同步性优异
- 低压精准稳压：A1专属低压调压区间，启动压力低、调节细腻，负载波动时无明显压力漂移，保压不回落
- 静音低震运行：优化定子曲线与精密配流结构，低压运行无啸叫、压力脉动微弱，适配车间静音生产环境
- 节能降耗显著：全自动负载变量逻辑，快进大流量、保压小流量，杜绝低压溢流损耗，长期运行温升极低
- 安装稳固耐用：L型脚座卧式安装，接触面积大、抗震性强，长期连续运行不易移位、故障率低
- 适配场景广泛：双泵可合流、可独立分路供油，兼顾单回路快速动作与双回路同步控制需求
典型应用
大型机床双同步进给液压回路、自动化流水线双路夹紧液压系统、木工机械、轻工设备重载供油单元、中小型低压液压站双泵动力系统、需要同步供油、快速进给、低压长效保压的工业液压工况。
使用注意事项
- 开机前务必逆时针松开双泵调压旋钮，空载启动电机，运转平稳后再逐步分级升压，严禁带压启动损伤双泵精密泵芯
- 调压遵循顺时针升压、逆时针降压原则，低压微调缓慢操作，调试达标后锁紧调压螺母，防止设备震动引发压力漂移
- 系统油液需保持NAS8级以上洁净度，定期更换液压油与滤芯，避免细微杂质卡滞双泵低压变量机构
- 共用吸油管路需保证管径充足、密封完好无漏气、无堵塞，杜绝双泵吸空、气蚀、异响、流量压力不稳等故障
- 禁止长期峰值压力持续运行，减少低压补偿弹簧、密封件疲劳损耗，均衡双泵使用寿命
- 长期停机重启前手动盘泵排气，避免双泵内部干磨，防止叶片、配流盘精密配合面异常磨损
- 脚座安装需找平固定，螺栓对角均匀锁紧，避免运行震动导致泵体偏移、同轴度偏差
常见故障及排查
- 单泵/双泵压力偏低、保压回落：补偿弹簧疲劳、阻尼孔堵塞、配流面微量内泄；清洗变量机构与阻尼孔，更换疲劳弹簧与磨损配件
- 双泵动作不同步、速度不均：单路滤芯堵塞、单侧油路进气、单泵变量卡滞；排查独立油路、系统排气、清洗修复卡滞泵体
- 运行异响、气蚀噪音：共用吸油不足、管路漏气、轴承磨损；加粗吸油管路、密封检漏、更换损坏轴承
- 系统油温偏高：双泵长期轻微溢流、变量机构卡滞常开；微调压力参数、清洗双泵稳压机构，消除溢流损耗
- 压力调节卡顿、不灵敏：油液脏污、稳压阀芯杂质卡滞；更换洁净低粘液压油，彻底清洗双泵阀芯与流道
- 泵体震动偏大：脚座固定松动、安装不水平；重新找平泵体，均匀锁紧安装螺栓
