ANSON安颂 PVDF-355/370/470-455/470/370-10/10S 双联叶片泵
---
一、变量叶片泵（PVF / PVDF / VP5F / VD / SVD）

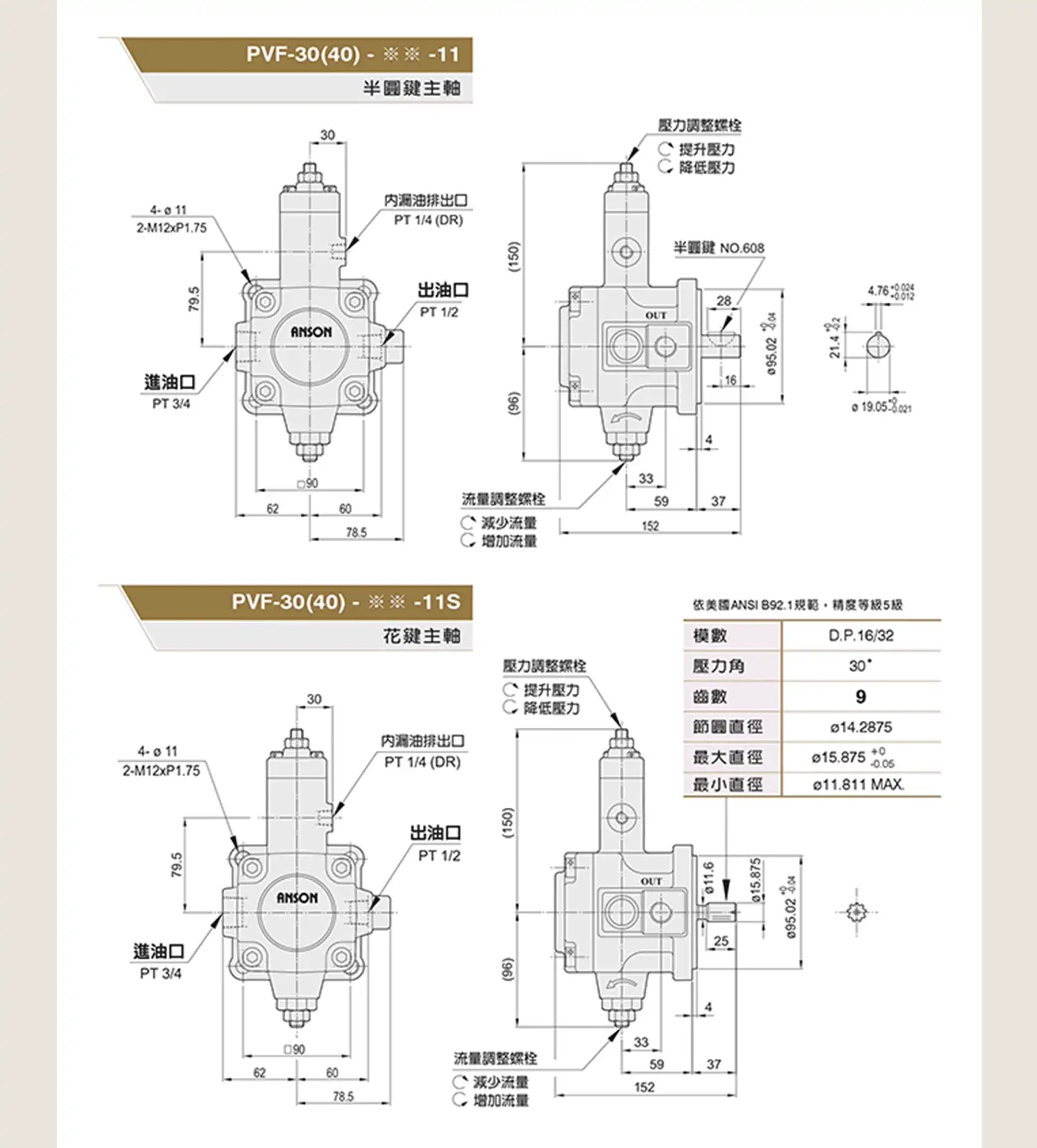

PVF 单联变量泵（最常用，压力 70/55/35bar）

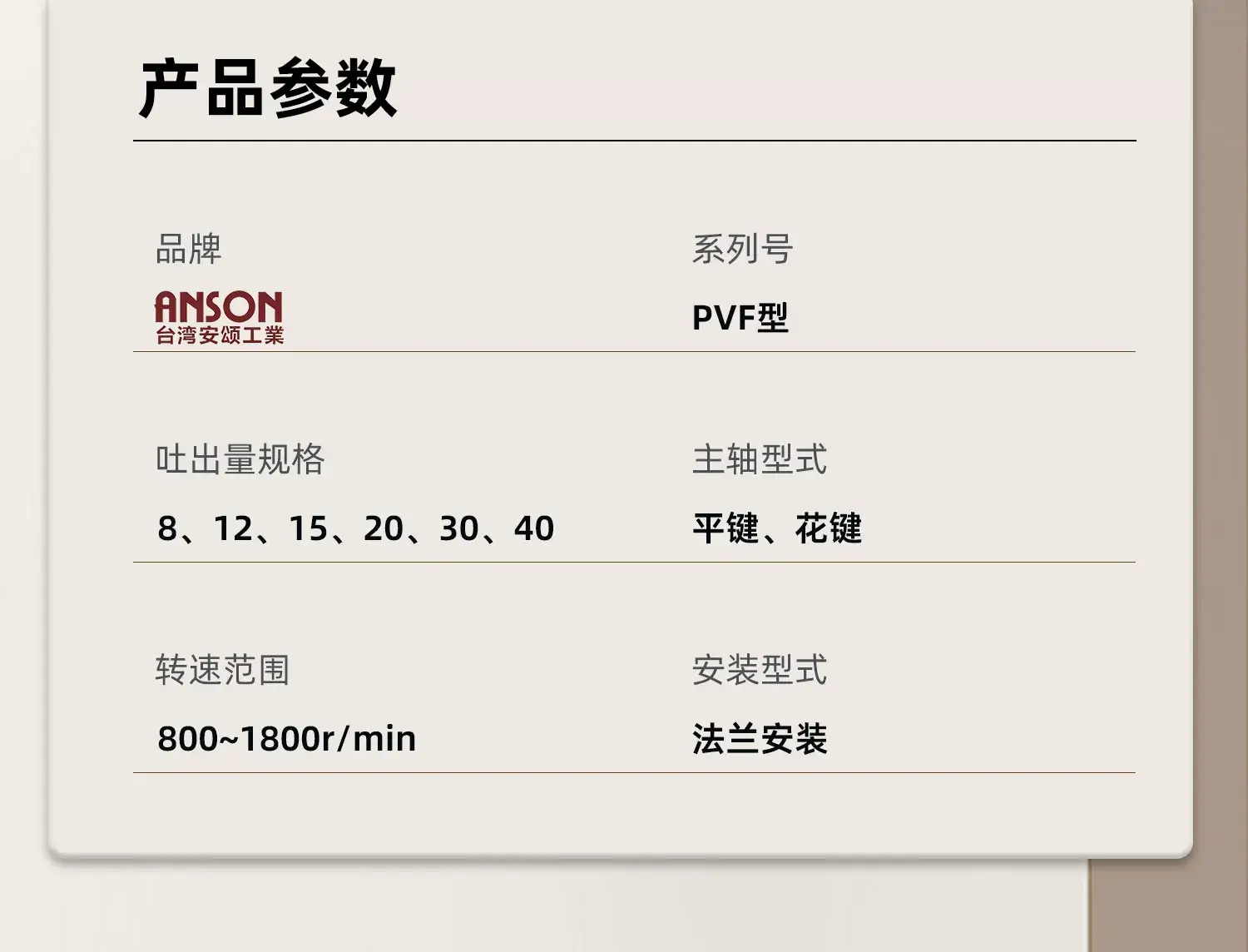

排量规格：8、12、15、20、30、40

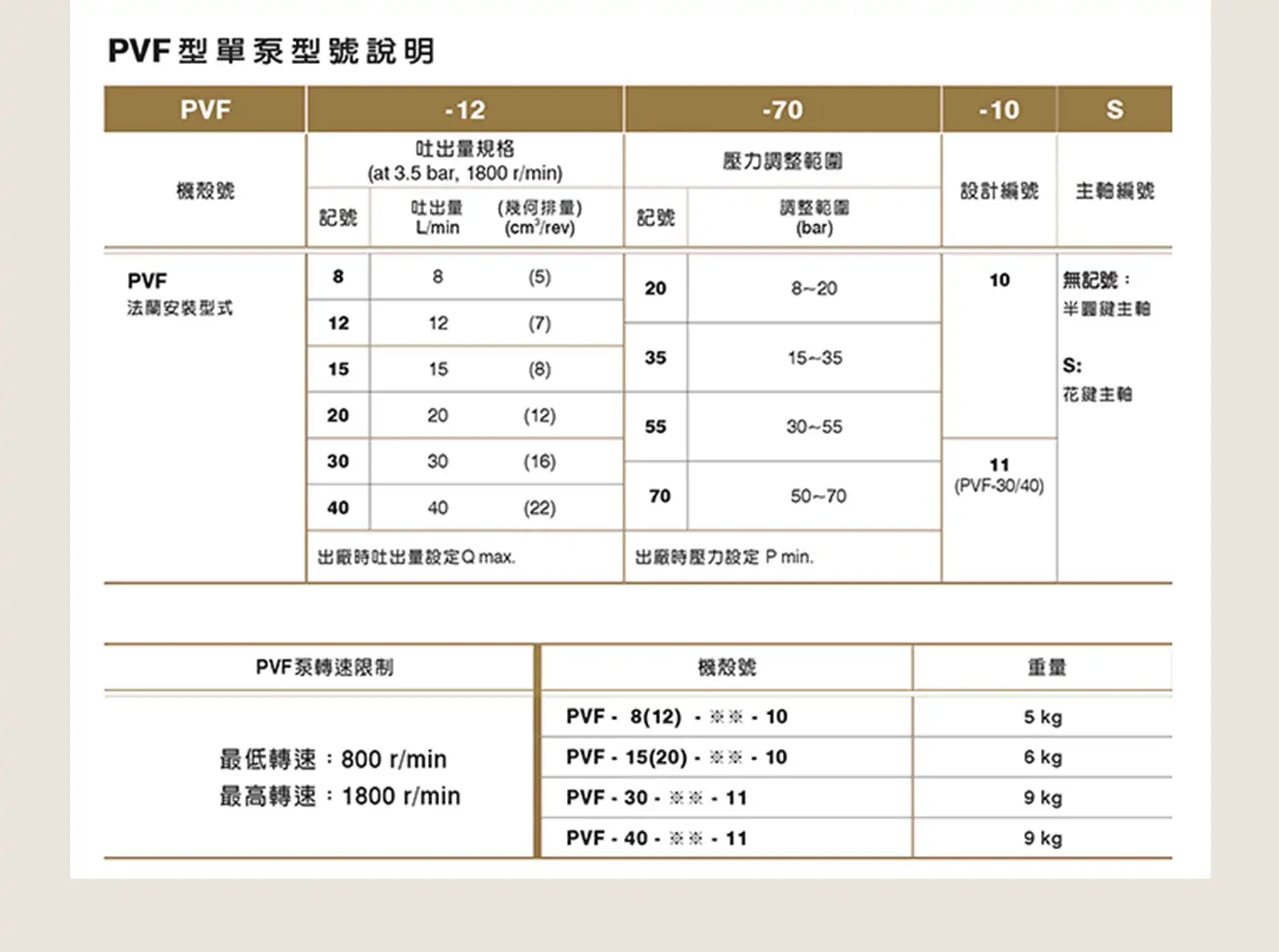

完整型号（末尾 10/11 = 法兰，S = 静音）：
- PVF-8-20-10、PVF-8-35-10S、PVF-8-55-10、PVF-8-70-10
- PVF-12-20-10、PVF-12-35-10、PVF-12-55-10、PVF-12-70-10

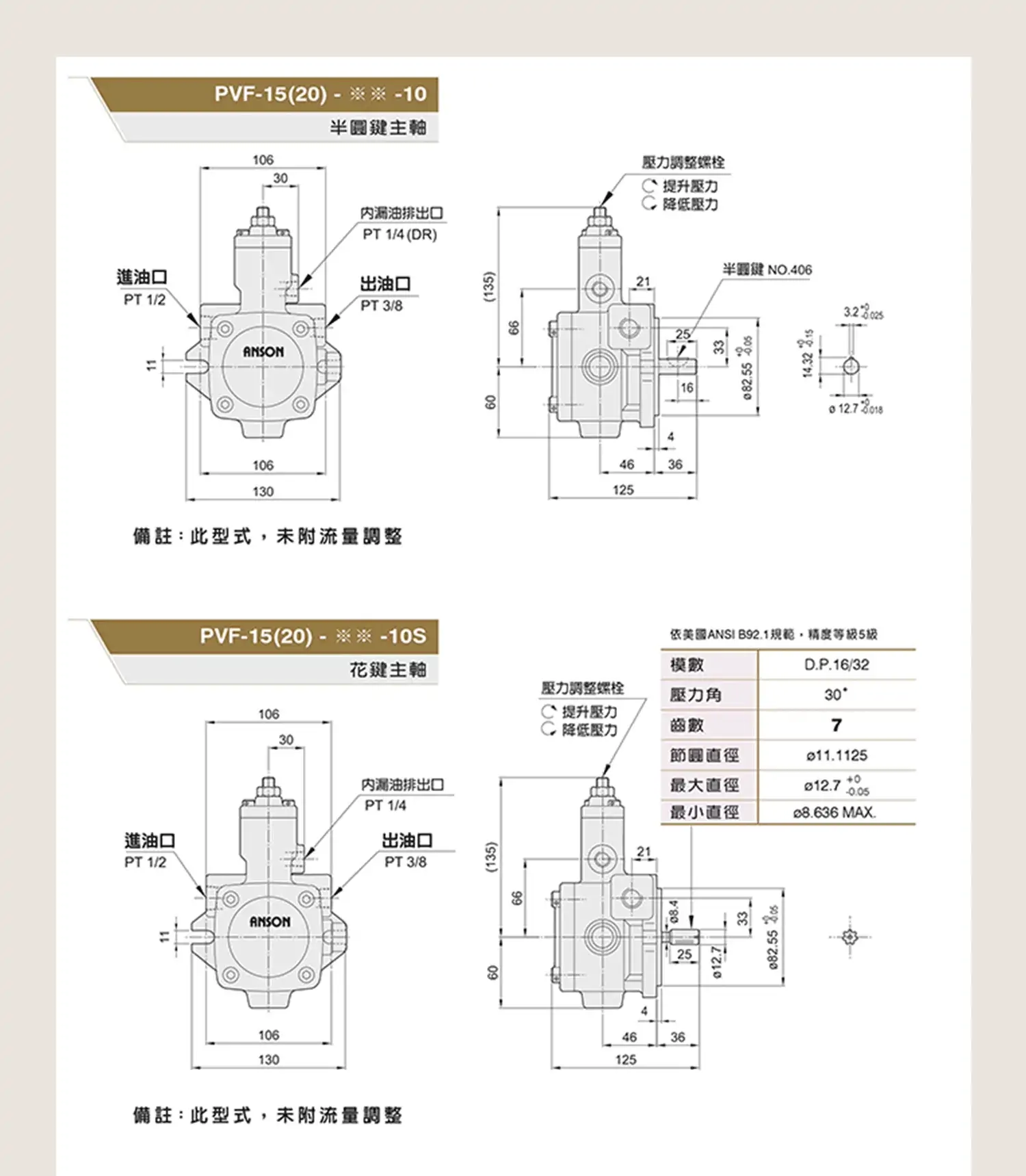

- PVF-15-35-10S、PVF-15-55-10S、PVF-15-70-10S
- PVF-20-35-10、PVF-20-55-10S、PVF-20-70-10ST
- PVF-30-20-11、PVF-30-35-20、PVF-30-55-10S、PVF-30-70-10
- PVF-40-20-11、PVF-40-35-11、PVF-40-55-10S、PVF-40-70-10
PVDF / PVDF2 双联变量泵（双泵组合）
- PVDF-4-20-4-20、PVDF-4-35-4-35、PVDF-4-55-4-55、PVDF-4-70-4-70
- PVDF-320320-15、PVDF-335335-15、PVDF-355355-15、PVDF-370370-15
- PVDF-420420-15、PVDF-435435-15、PVDF-455455-15、PVDF-470470-15
- PVDF2-435435-15S
VP5F 高压变量泵（高压型，≤140bar）
- VP5F-A2、VP5F-A3、VP5F-A4、VP5F-A5
- VP5F-B2、VP5F-B3、VP5F-B4、VP5F-B5
VD / SVD 小型变量泵（低压 / 紧凑型）
- VD08-A、VD12-A、VD16-A、VD20-A、VD25-A、VD32-A
- SVD08-A、SVD12-A、SVD16-A、SVD20-A、SVD25-A、SVD32-A
---
二、定量叶片泵（IVP / IVPQ / IVPV 子母泵）
IVP 标准定量单泵（压力 210bar）
- IVP1-2、IVP1-3、IVP1-4、IVP1-5、IVP1-6、IVP1-7、IVP1-8、IVP1-10、IVP1-11、IVP1-12、IVP1-14
- IVP2-10、IVP2-12、IVP2-14、IVP2-15、IVP2-17、IVP2-19、IVP2-21、IVP2-25
- IVP3-17、IVP3-21、IVP3-25、IVP3-30、IVP3-32、IVP3-35、IVP3-38、IVP3-42
- IVP4-30、IVP4-35、IVP4-38、IVP4-42、IVP4-50、IVP4-60、IVP4-67、IVP4-75
IVPQ / IVPV 低噪音 / 高压定量单泵
- IVPQ1～IVPQ4（排量同 IVP）
- IVPV1～IVPV4（排量同 IVP）
IVP/IVPQ/IVPV 双联定量泵
- IVP21、IVP31、IVP32、IVP41、IVP42、IVP43
- IVPQ21、IVPQ31、IVPQ32、IVPQ41、IVPQ42、IVPQ43
- IVPV21、IVPV31、IVPV32、IVPV41、IVPV42、IVPV43
完整型号示例（带法兰 / 转向）
- IVP3-25-F-R-86A-10、IVP3-32-F-R-86B-10、IVP4-50-F-L-86C-10
---
三、双联变量泵（TPF 系列）
- TPF-VL08-G00、TPF-VL12-G00、TPF-VL15-G00、TPF-VL20-G00
- TPF-VL08-GH00、TPF-VL12-GH00、TPF-VL15-GH00、TPF-VL20-GH00
---
四、动力单元（AP / EAP 系列）
AP 系列（标准型）
- AP-04、AP-08、AP-15、AP-22、AP-37
EAP 系列（节能型）
- EAP-04、EAP-08、EAP-15、EAP-22、EAP-37
---
五、液压阀（G / BSG / M 系列）
G 系列电磁换向阀
- G02-2C2、G02-3C4、G02-3C6、G03-3C2、G03-3C5
BSG 系列电磁溢流阀
- BSG-02、BSG-03、BSG-06
M 系列叠加阀
- MPC-02、MRV-02、MCP-02、MTC-02
型号释义
- PVDF：双联压力补偿变量叶片泵系列，双泵一体结构，可独立供油、双路合流，节能稳压、适配快慢速复合工况
- 355：主力泵规格代码，前泵3系结构、最大排量55mL/r，为中流量通用变量泵规格
- 常规完整后缀搭配：PVDF-355-355、355-335、355-370 等，代表后泵不同排量组合，适配多样流量搭配需求
核心参数
- 结构形式：双联双独立压力补偿变量叶片泵（前后泵可单独调压、独立变量）
- 前泵排量范围：16～55 mL/r（无级压力变量）
- 额定压力：7 MPa，峰值压力：7.5 MPa
- 转速范围：800～1800 r/min，常用标准转速1450/1800 r/min
- 输出流量（1800r/min）：前泵28.8～99 L/min
- 调压范围：2.0～7.0 MPa，双泵可独立调压、互不干扰
- 安装方式：标准卧式法兰安装，双泵同轴一体结构
- 适用介质：46#、68#抗磨液压油
- 工作油温：10℃～70℃
- 容积效率：≥92%，双泵内泄低、保压一致性好
- 运行特性：双泵独立稳压、压力脉动小、静音运行、适合24小时连续工况
工作原理
PVDF-355为一体同轴双联变量叶片泵，内部包含两套独立的定子、转子、叶片及压力补偿变量机构，共用同一电机转轴驱动、互不干涉。前后泵可分别设定系统压力与输出排量，实现双油路独立供油或合流供油。设备快速空载动作时，双泵同时大流量输出，保障动作速度；设备加压、保压工况时，系统高压侧泵自动减小排量节能稳压，低压侧泵可单独卸荷或低压供油，完美匹配设备“快进、工进、保压、复位”的快慢速复合逻辑，大幅降低系统溢流发热与能耗。
产品特点
- 双泵独立控制：前后泵各自独立变量、独立调压，可实现高低压组合供油，适配复杂工况逻辑
- 复合工况超节能：快速动作双泵合流大流量、加压保压单泵小流量，无无效溢流，显著降低油温与能耗
- 稳压精准稳定：独立压力补偿机构，负载波动压力漂移小，双路供油压力一致性高
- 静音低震动：精密子母叶片配流结构，压力脉动小，整机运行噪音低、震动轻微
- 一体紧凑结构：双泵集成一体，相比双泵分体布置，节省安装空间、减少管路与泄漏点
- 耐用故障率低：结构成熟、耐磨泵芯，抗轻微杂质，适合工业长时间连续生产工况
典型应用
木工机械、塑胶成型机、小型液压机、自动化流水线快慢速液压系统、双油路独立控制液压站、需要快速进给+低压工进+高压保压复合逻辑的通用液压设备。
使用注意事项
- 开机前必须将前后泵调压旋钮全部松开，空载启动电机，运转平稳后再分别逐级升压，严禁带压启动
- 双泵调压遵循顺时针升压、逆时针降压原则，调试完成后锁紧调压螺母，防止震动压力漂移
- 必须保证油液洁净度NAS8级以上，定期更换液压油与滤芯，防止杂质卡滞双泵变量机构
- 吸油管路严禁漏气、过长、过细，双泵共用吸油口需保证充足供油，避免吸空、气蚀异响
- 禁止长期峰值压力持续运行，减少密封件、补偿弹簧、配流盘疲劳损耗
- 长期停机重启前手动盘泵排气，避免双泵内部干磨，防止叶片、配流盘异常磨损
- 双泵压力需按需匹配，避免两路压力差值过大造成单侧过载发热、磨损不均
常见故障及排查
- 单路/两路压力不足：对应泵补偿弹簧疲劳、变量机构卡滞、配流盘磨损内泄；清洗对应泵体变量机构，更换失效配件
- 动作速度快慢不均：单泵流量不足、滤芯堵塞、单侧油路进气；排查独立油路、清理滤芯、系统排气
- 整机噪音偏大、异响：吸空气蚀、轴承磨损、单泵变量机构卡滞；检修吸油管路、更换轴承、清洗泵芯
- 局部油温偏高：单泵长期溢流、单侧憋压、变量阀芯卡滞常开；单独调试对应泵压力参数，修复卡滞机构
- 压力波动不稳：阻尼孔堵塞、油液脏污、补偿阀芯灵敏性差；清洗阻尼孔与阀芯，更换洁净液压油
