安颂ANSON叶片液压泵PVF-30/20/12/15-70-10变量泵VP-40油泵
---
一、变量叶片泵（PVF / PVDF / VP5F / VD / SVD）
PVF 单联变量泵（最常用，压力 70/55/35bar）
排量规格：8、12、15、20、30、40
完整型号（末尾 10/11 = 法兰，S = 静音）：
- PVF-8-20-10、PVF-8-35-10S、PVF-8-55-10、PVF-8-70-10
- PVF-12-20-10、PVF-12-35-10、PVF-12-55-10、PVF-12-70-10
- PVF-15-35-10S、PVF-15-55-10S、PVF-15-70-10S
- PVF-20-35-10、PVF-20-55-10S、PVF-20-70-10ST
- PVF-30-20-11、PVF-30-35-20、PVF-30-55-10S、PVF-30-70-10
- PVF-40-20-11、PVF-40-35-11、PVF-40-55-10S、PVF-40-70-10
PVDF / PVDF2 双联变量泵（双泵组合）
- PVDF-4-20-4-20、PVDF-4-35-4-35、PVDF-4-55-4-55、PVDF-4-70-4-70
- PVDF-320320-15、PVDF-335335-15、PVDF-355355-15、PVDF-370370-15
- PVDF-420420-15、PVDF-435435-15、PVDF-455455-15、PVDF-470470-15
- PVDF2-435435-15S
VP5F 高压变量泵（高压型，≤140bar）
- VP5F-A2、VP5F-A3、VP5F-A4、VP5F-A5
- VP5F-B2、VP5F-B3、VP5F-B4、VP5F-B5
VD / SVD 小型变量泵（低压 / 紧凑型）
- VD08-A、VD12-A、VD16-A、VD20-A、VD25-A、VD32-A
- SVD08-A、SVD12-A、SVD16-A、SVD20-A、SVD25-A、SVD32-A
---
二、定量叶片泵（IVP / IVPQ / IVPV 子母泵）
IVP 标准定量单泵（压力 210bar）
- IVP1-2、IVP1-3、IVP1-4、IVP1-5、IVP1-6、IVP1-7、IVP1-8、IVP1-10、IVP1-11、IVP1-12、IVP1-14
- IVP2-10、IVP2-12、IVP2-14、IVP2-15、IVP2-17、IVP2-19、IVP2-21、IVP2-25
- IVP3-17、IVP3-21、IVP3-25、IVP3-30、IVP3-32、IVP3-35、IVP3-38、IVP3-42
- IVP4-30、IVP4-35、IVP4-38、IVP4-42、IVP4-50、IVP4-60、IVP4-67、IVP4-75
IVPQ / IVPV 低噪音 / 高压定量单泵
- IVPQ1～IVPQ4（排量同 IVP）
- IVPV1～IVPV4（排量同 IVP）
IVP/IVPQ/IVPV 双联定量泵
- IVP21、IVP31、IVP32、IVP41、IVP42、IVP43
- IVPQ21、IVPQ31、IVPQ32、IVPQ41、IVPQ42、IVPQ43
- IVPV21、IVPV31、IVPV32、IVPV41、IVPV42、IVPV43
完整型号示例（带法兰 / 转向）
- IVP3-25-F-R-86A-10、IVP3-32-F-R-86B-10、IVP4-50-F-L-86C-10
---
三、双联变量泵（TPF 系列）
- TPF-VL08-G00、TPF-VL12-G00、TPF-VL15-G00、TPF-VL20-G00
- TPF-VL08-GH00、TPF-VL12-GH00、TPF-VL15-GH00、TPF-VL20-GH00
---
四、动力单元（AP / EAP 系列）
AP 系列（标准型）
- AP-04、AP-08、AP-15、AP-22、AP-37
EAP 系列（节能型）
- EAP-04、EAP-08、EAP-15、EAP-22、EAP-37
---
五、液压阀（G / BSG / M 系列）
G 系列电磁换向阀
- G02-2C2、G02-3C4、G02-3C6、G03-3C2、G03-3C5
BSG 系列电磁溢流阀
- BSG-02、BSG-03、BSG-06
M 系列叠加阀
- MPC-02、MRV-02、MCP-02、MTC-02

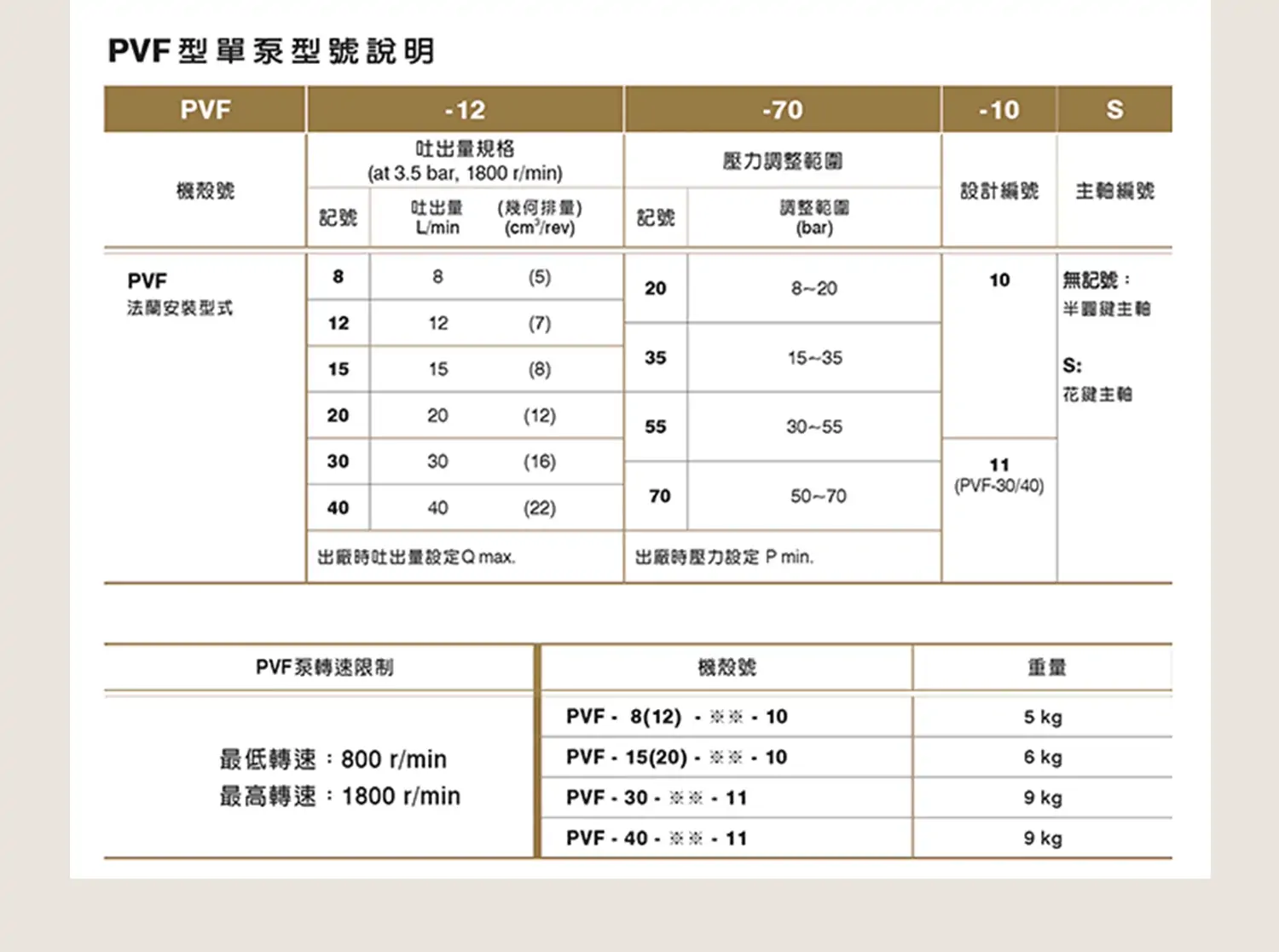

型号释义
- PVF：工业通用单联压力补偿变量叶片泵系列，法兰安装结构，主打静音、节能、稳压稳定，适配常规工业液压工况
- 30：基础规格代码，代表该泵标准排量等级，基准排量30mL/r，属于中小流量通用泵型

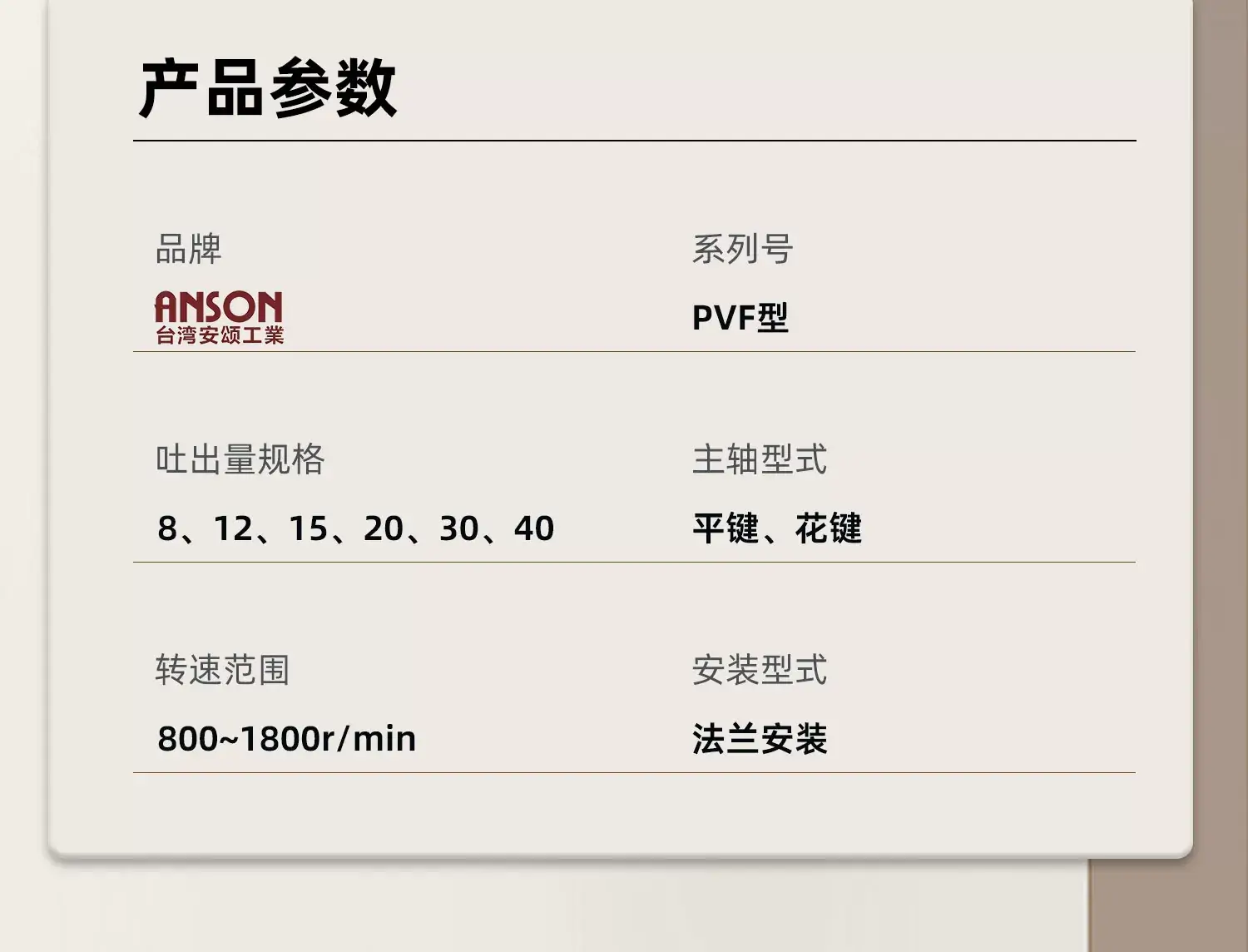

核心参数
- 排量范围：10～30 mL/r（压力补偿无级变量调节）
- 额定压力：7 MPa，峰值压力：7.5 MPa（低压大流量通用型）
- 转速范围：800～1800 r/min，常用标准转速1450/1800 r/min
- 输出流量（1800r/min）：18～54 L/min
- 调压范围：2.0～7.0 MPa，稳压波动小、精度高
- 结构形式：压力补偿式变量叶片泵、内置稳压机构
- 安装方式：标准法兰安装
- 适用介质：46#、68#抗磨液压油
- 工作油温：10℃～70℃
- 容积效率：≥92%，内泄量低、保压性能稳定
工作原理
该泵采用定子、转子、叶片偏心配合结构，依靠转子旋转带动叶片贴合定子内壁形成密闭容腔，持续完成吸油、压油循环。搭载内置压力自动补偿机构，可实时感应系统负载压力，动态调节定子偏心量，实现排量自适应切换。设备空载、快速进给工况下，泵体输出最大排量，保障执行元件动作速度；系统压力达到设定值后，自动减小排量，进入小流量保压节能状态，无无效溢流发热，适配长时间待机保压的常规液压系统。
产品特点
- 静音低震动：精密配流结构设计，压力脉动小，运行噪音低，适配车间精密生产环境
- 节能降耗显著：全自动负载变量，快动作大流量、保压小流量，大幅减少溢流损耗与系统温升
- 稳压性能稳定：压力补偿响应灵敏，负载变化时压力波动小，无明显压力漂移、掉压现象
- 结构简单耐用：整体结构精简，故障点少，耐磨叶片与配流盘适配长期连续工况
- 通用性极强：标准法兰安装尺寸，适配市面常规液压电机，替换便捷、适配场景广泛
- 低发热抗疲劳：低压适配性好，长期保压待机不易升温老化，设备运行稳定性高
典型应用
小型自动化设备液压系统、普通机床进给与夹紧回路、小型液压站主供油单元、轻工、木工、橡塑辅助液压设备、需要静音、节能、稳定保压的低压通用液压工况。
使用注意事项
- 开机前务必逆时针松开调压旋钮，空载启动电机，运转平稳后再逐步升压，严禁带压启动损伤泵芯精密配件
- 调压遵循顺时针升压、逆时针降压原则，调试达标后锁紧调压螺母，防止设备震动导致压力漂移
- 系统油液需保持洁净，达到NAS8级以上，定期更换液压油与滤芯，避免杂质卡滞变量机构、磨损配流副
- 吸油管路禁止过长、过细、漏气，保证吸油通畅，杜绝吸空、气蚀、异响、流量压力不稳等故障
- 禁止长期在峰值压力下持续运行，减少密封件、补偿弹簧疲劳损耗，延长泵体使用寿命
- 长期停机重启前，手动盘泵排气，避免泵体内部干磨，防止叶片、配流盘异常磨损
常见故障及排查
- 压力调不上、压力偏低：补偿弹簧疲劳失效、偏心定子卡滞、配流盘磨损内泄过大；清洗变量机构，更换失效弹簧与磨损泵芯配件
- 流量不足、动作偏慢：吸油滤芯堵塞、管路进气、叶片磨损、转速不达标；清理滤芯、排查管路密封性、检修更换磨损叶片
- 运行噪音大、异响震动：油路进气、气蚀、轴承磨损、吸空现象；系统彻底排气、检修吸油管路、更换损坏轴承
- 油温异常升高：长期高压小流量憋压、变量机构卡滞常开、系统内泄超标；清洗修复变量机构，优化系统压力参数，排查内泄故障
- 压力不稳、频繁波动：阻尼孔堵塞、油液污染、补偿阀芯卡滞；清洗阻尼孔与稳压阀芯，更换洁净液压油，恢复稳压精度
