ANSON安颂IVP21/31/IVP32/IVP41/42/43注塑打包机叶片泵IVP1/2/3
---
一、变量叶片泵（PVF / PVDF / VP5F / VD / SVD）

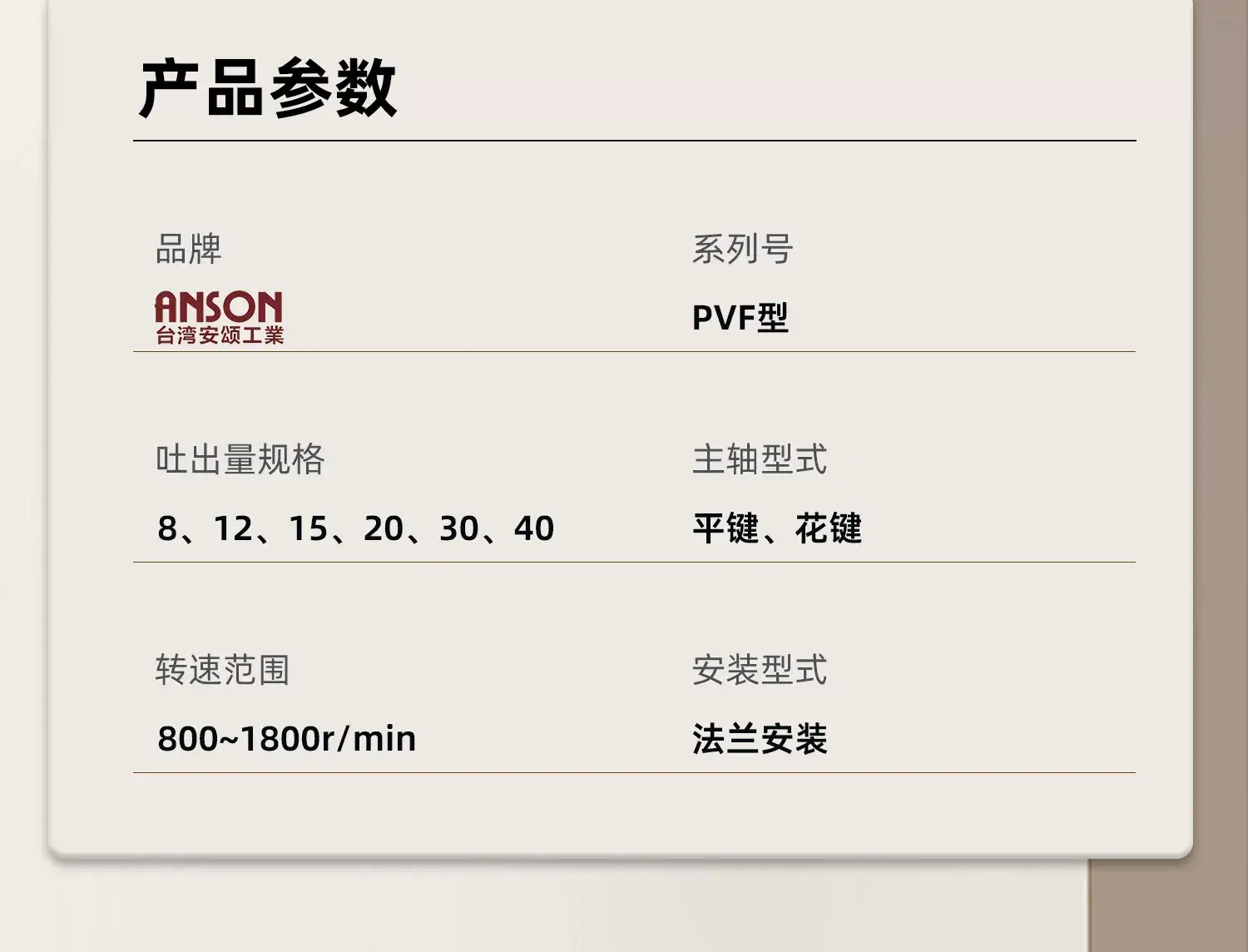

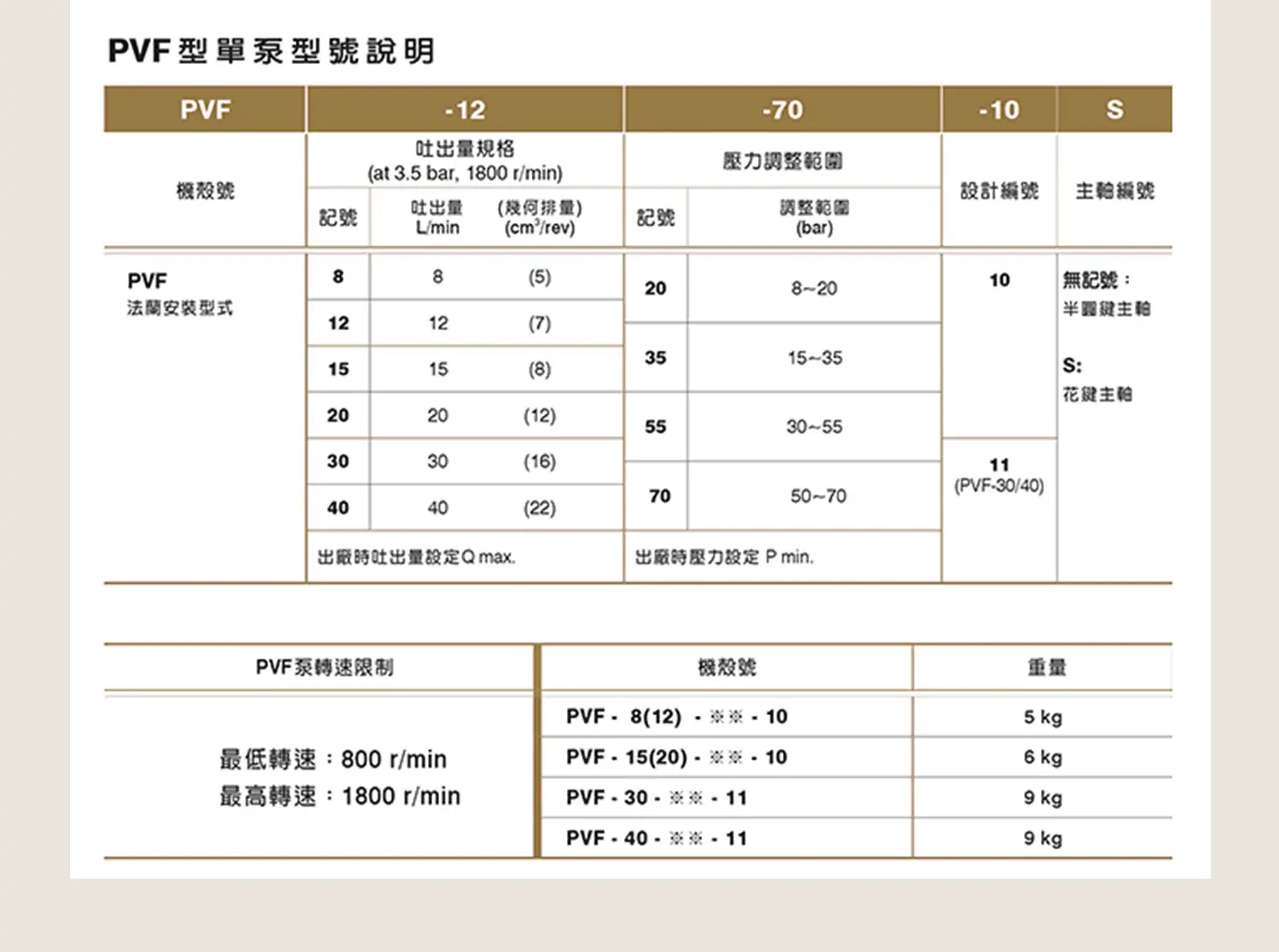

PVF 单联变量泵（最常用，压力 70/55/35bar）
排量规格：8、12、15、20、30、40
完整型号（末尾 10/11 = 法兰，S = 静音）：
- PVF-8-20-10、PVF-8-35-10S、PVF-8-55-10、PVF-8-70-10
- PVF-12-20-10、PVF-12-35-10、PVF-12-55-10、PVF-12-70-10

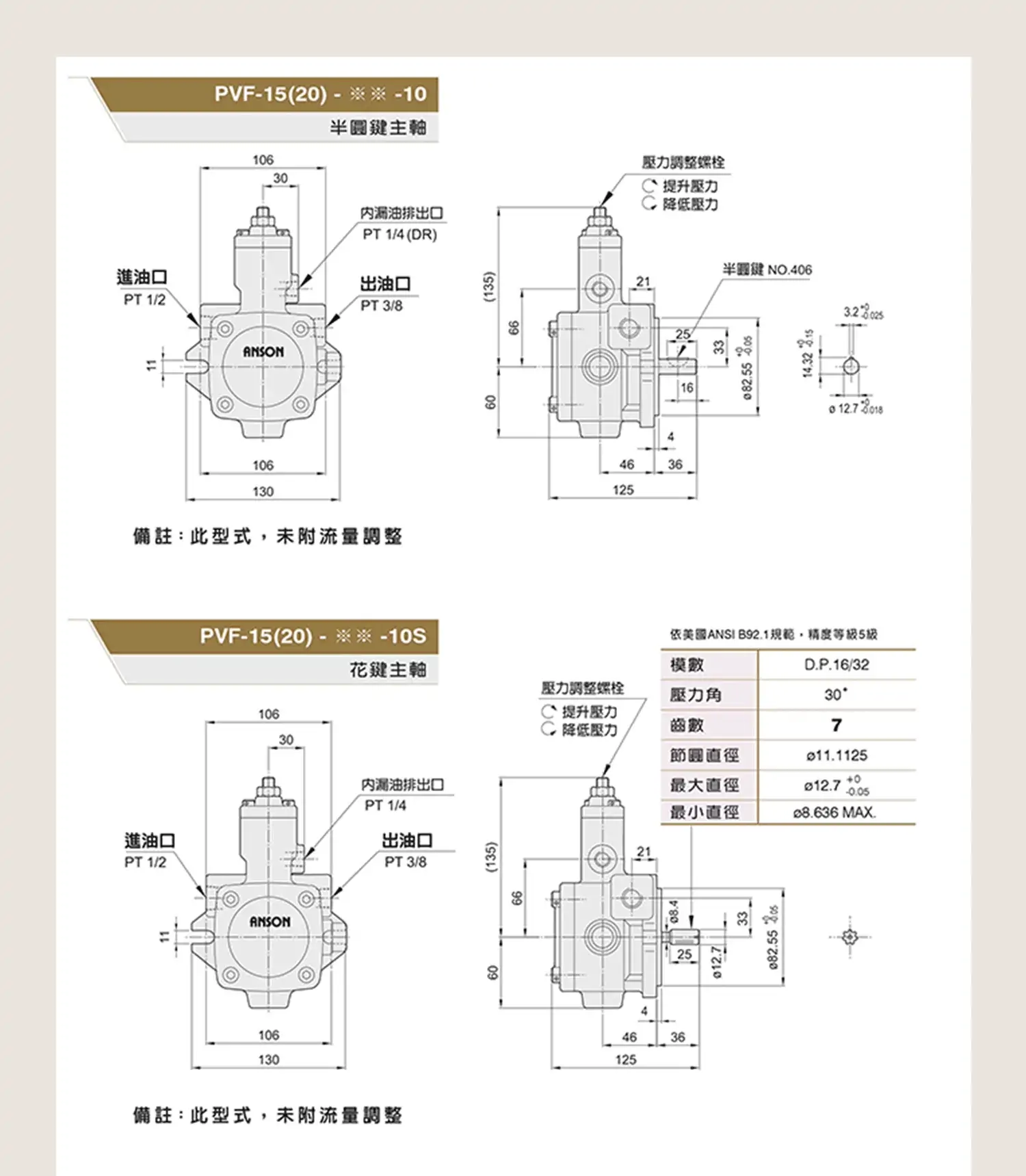

- PVF-15-35-10S、PVF-15-55-10S、PVF-15-70-10S
- PVF-20-35-10、PVF-20-55-10S、PVF-20-70-10ST

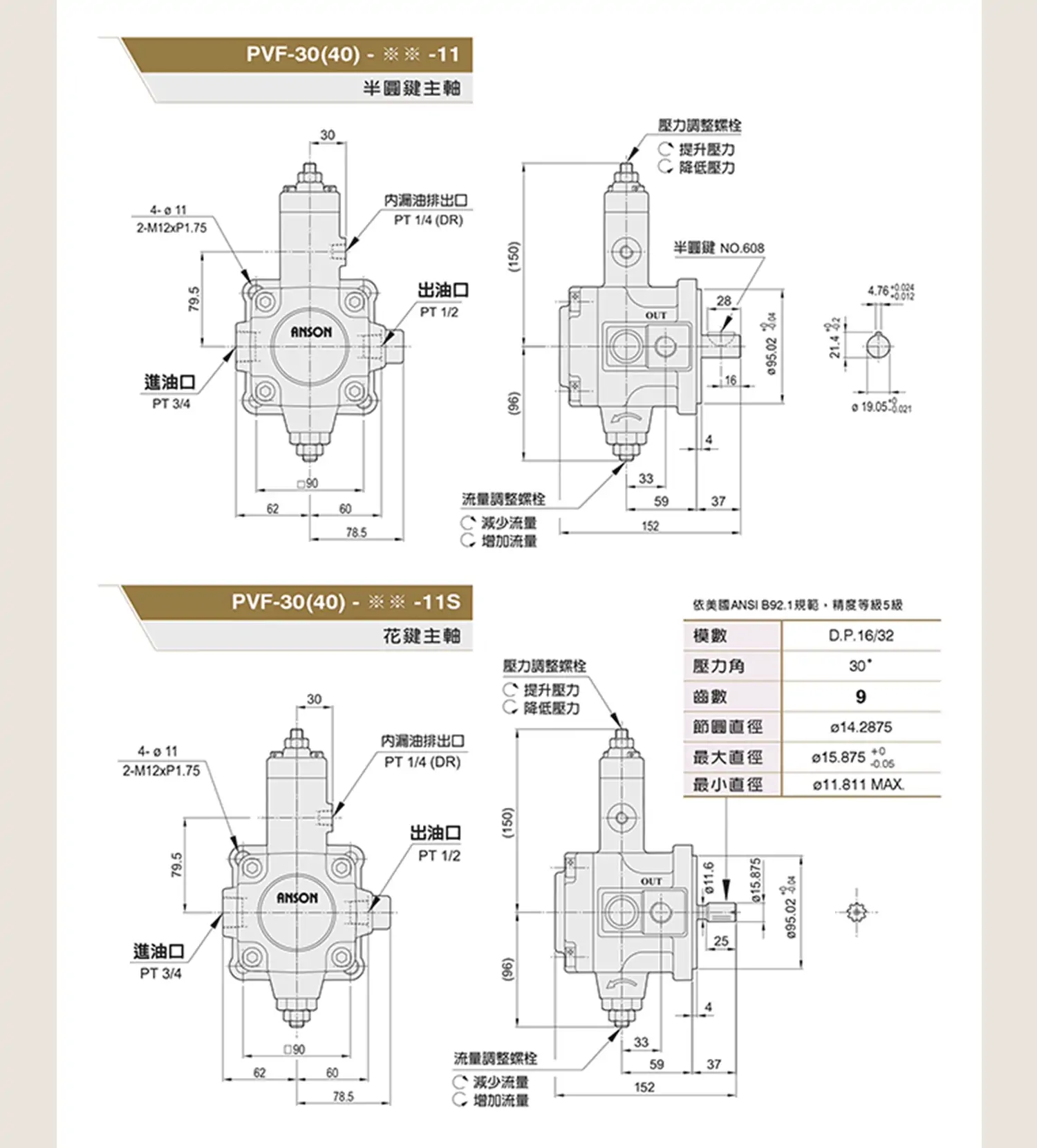

- PVF-30-20-11、PVF-30-35-20、PVF-30-55-10S、PVF-30-70-10
- PVF-40-20-11、PVF-40-35-11、PVF-40-55-10S、PVF-40-70-10
PVDF / PVDF2 双联变量泵（双泵组合）
- PVDF-4-20-4-20、PVDF-4-35-4-35、PVDF-4-55-4-55、PVDF-4-70-4-70
- PVDF-320320-15、PVDF-335335-15、PVDF-355355-15、PVDF-370370-15
- PVDF-420420-15、PVDF-435435-15、PVDF-455455-15、PVDF-470470-15
- PVDF2-435435-15S
VP5F 高压变量泵（高压型，≤140bar）
- VP5F-A2、VP5F-A3、VP5F-A4、VP5F-A5
- VP5F-B2、VP5F-B3、VP5F-B4、VP5F-B5
VD / SVD 小型变量泵（低压 / 紧凑型）
- VD08-A、VD12-A、VD16-A、VD20-A、VD25-A、VD32-A
- SVD08-A、SVD12-A、SVD16-A、SVD20-A、SVD25-A、SVD32-A
---
二、定量叶片泵（IVP / IVPQ / IVPV 子母泵）
IVP 标准定量单泵（压力 210bar）
- IVP1-2、IVP1-3、IVP1-4、IVP1-5、IVP1-6、IVP1-7、IVP1-8、IVP1-10、IVP1-11、IVP1-12、IVP1-14
- IVP2-10、IVP2-12、IVP2-14、IVP2-15、IVP2-17、IVP2-19、IVP2-21、IVP2-25
- IVP3-17、IVP3-21、IVP3-25、IVP3-30、IVP3-32、IVP3-35、IVP3-38、IVP3-42
- IVP4-30、IVP4-35、IVP4-38、IVP4-42、IVP4-50、IVP4-60、IVP4-67、IVP4-75
IVPQ / IVPV 低噪音 / 高压定量单泵
- IVPQ1～IVPQ4（排量同 IVP）
- IVPV1～IVPV4（排量同 IVP）
IVP/IVPQ/IVPV 双联定量泵
- IVP21、IVP31、IVP32、IVP41、IVP42、IVP43
- IVPQ21、IVPQ31、IVPQ32、IVPQ41、IVPQ42、IVPQ43
- IVPV21、IVPV31、IVPV32、IVPV41、IVPV42、IVPV43
完整型号示例（带法兰 / 转向）
- IVP3-25-F-R-86A-10、IVP3-32-F-R-86B-10、IVP4-50-F-L-86C-10
---
三、双联变量泵（TPF 系列）
- TPF-VL08-G00、TPF-VL12-G00、TPF-VL15-G00、TPF-VL20-G00
- TPF-VL08-GH00、TPF-VL12-GH00、TPF-VL15-GH00、TPF-VL20-GH00
---
四、动力单元（AP / EAP 系列）
AP 系列（标准型）
- AP-04、AP-08、AP-15、AP-22、AP-37
EAP 系列（节能型）
- EAP-04、EAP-08、EAP-15、EAP-22、EAP-37
---
五、液压阀（G / BSG / M 系列）
G 系列电磁换向阀
- G02-2C2、G02-3C4、G02-3C6、G03-3C2、G03-3C5
BSG 系列电磁溢流阀
- BSG-02、BSG-03、BSG-06
M 系列叠加阀
- MPC-02、MRV-02、MCP-02、MTC-02
型号释义
- IVP21：IVP系列21型**高压定量子母叶片泵**，固定排量结构、不可变量，属于工业标准中高压静音泵型，专为连续稳定供油工况设计
- 21：系列规格代码，代表21系列标准泵体结构、安装尺寸与基础承压等级，适配中小型标准液压系统
核心参数
- 结构形式：高压子母叶片**定量泵**（固定排量、无变量功能）
- 额定压力：21 MPa，峰值压力：24 MPa
- 转速范围：600～1800 r/min，常用标准转速1450/1800 r/min
- 工作介质：46#、68#抗磨液压油，连续高温工况优选68#
- 工作油温：10℃～70℃
- 容积效率：≥93%，高压内泄小、供油稳定性高
- 运行特性：压力脉动小、整机噪音低、适合24小时连续运行
工作原理
本泵为**子母叶片定量结构**，区别于变量泵，定子偏心量固定，每转输出排量恒定。转子旋转带动子母叶片同步运转，叶片在离心力与油压作用下紧贴定子内壁，形成密闭容腔，连续完成吸油、压油动作。输出流量仅随转速变化，系统压力由溢流阀、调压阀外部调节，泵体自身不改变排量。子母叶片结构可有效消除叶片卡死、压力脉动问题，高压密封性更好，供油均匀、运行平稳，适合需要恒定流量、稳定压力的连续供油回路。
产品特点
- 高压稳定耐用：21MPa额定高压设计，子母叶片受力均衡，抗压力冲击，长期连续运行不易磨损
- 静音低脉动：精密配流结构，出油均匀、压力脉动极小，整机噪音远低于普通叶片泵，适配精密车间工况
- 高效率低内泄：容积效率高，高压保压阶段掉压慢，系统能耗更低、发热更少
- 结构简单可靠：定量结构无复杂变量机构，故障点少、故障率极低、维护简单
- 适配性广：标准21系列安装尺寸，可匹配各类常规液压电机，替换通用性强
- 连续工况适配：专为长时间不停机生产设计，耐疲劳、抗老化，使用寿命长
典型应用
中小型注塑机液压系统、机床主轴与进给液压回路、自动化设备固定流量供油单元、橡胶/压铸辅助液压系统、常规液压站主供油、需要恒定流量、低噪连续工作的工业液压设备。
使用注意事项
- 开机前确保调压系统处于泄压状态，空载启动电机，运转平稳后再逐步建立系统压力，禁止带压硬启动
- 本泵为**定量泵**，系统压力必须依靠外部溢流阀、调压阀调节，禁止依靠憋压长期运行
- 保持系统油液洁净度NAS8级以上，定期更换液压油与滤芯，防止杂质磨损叶片与配流盘
- 吸油管路保证通畅、无漏气、无堵塞，避免吸空、气蚀、异响、流量不足等故障
- 禁止长期峰值压力持续运行，减少密封件、配流副疲劳损耗，延长泵体使用寿命
- 长期停机重启前手动盘泵排气，避免泵内干磨，防止叶片、配流盘异常磨损
常见故障及排查
- 压力建不起来、压力偏低：叶片磨损、配流盘内泄大、溢流阀调压失效；检修泵芯磨损件、校准外部调压阀参数
- 流量不足、动作偏慢：转速不达标、滤芯堵塞、吸油不畅、油路进气；清理滤芯、排查管路密封性、系统排气
- 运行异响、噪音变大：气蚀、轴承磨损、吸空、油液过脏；彻底排气、检修吸油管路、更换损坏轴承
- 油温异常升高：定量泵长期溢流卸荷、系统憋压、内泄超标；优化溢流调压参数、排查内泄故障
- 压力波动不稳：油液污染、配流面磨损、油路含气；更换洁净液压油、检修泵芯配合面、系统排气
本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/yyyb/1075.html
