IVP3-35AM-F-R-86A-11安颂液压油泵ANSON双联叶片泵IVPV3-25
---
一、变量叶片泵（PVF / PVDF / VP5F / VD / SVD）

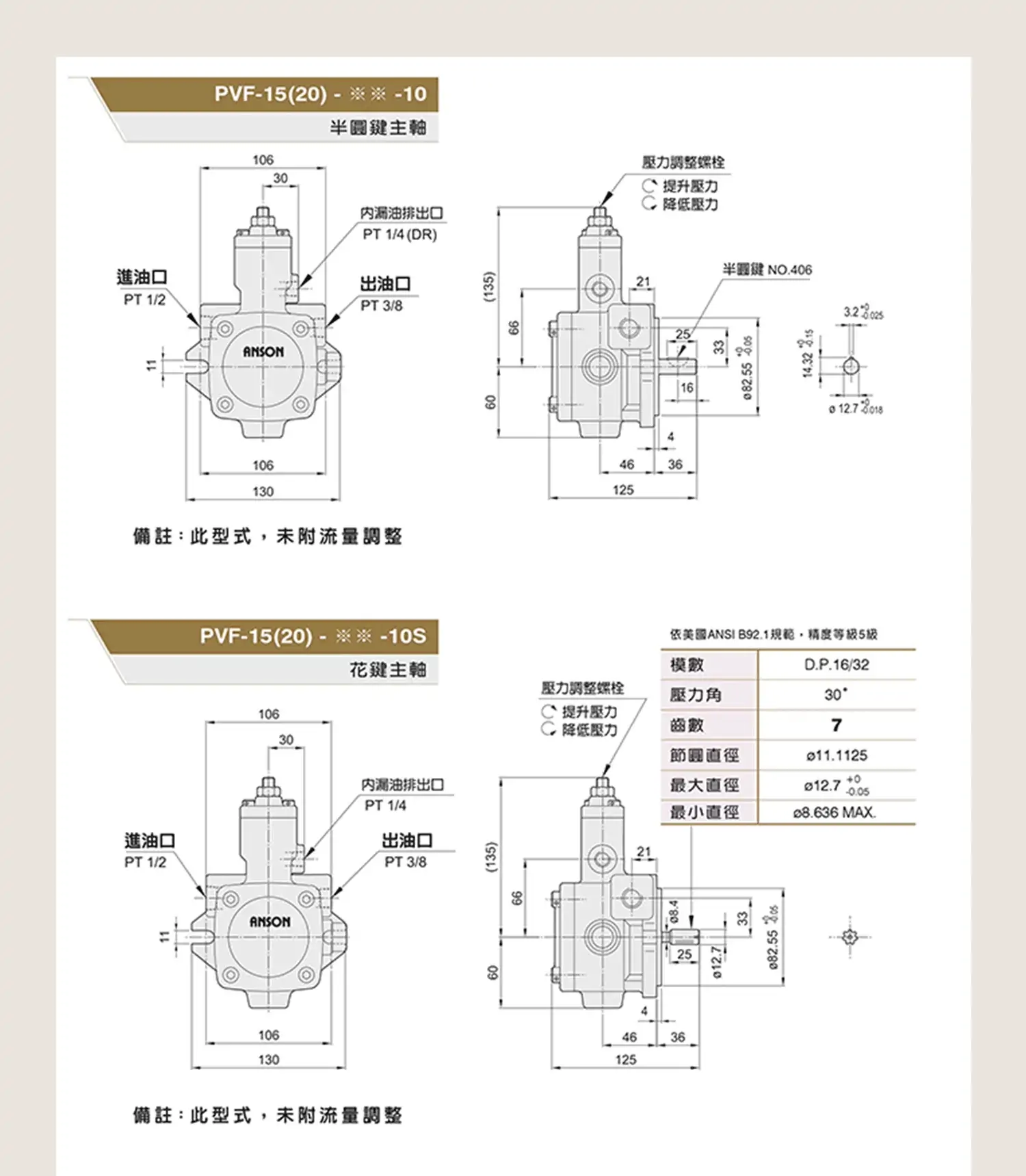

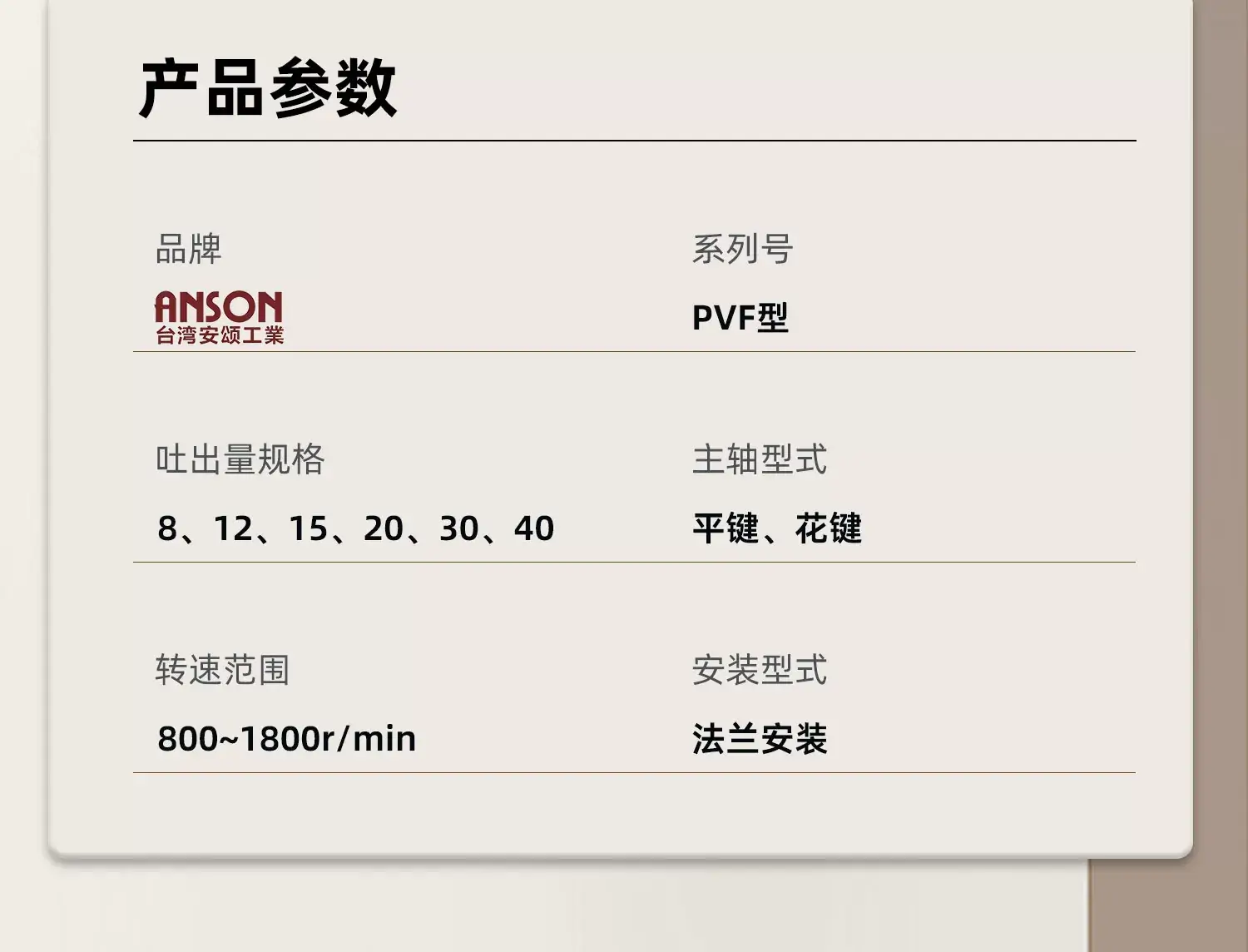

PVF 单联变量泵（最常用，压力 70/55/35bar）
排量规格：8、12、15、20、30、40

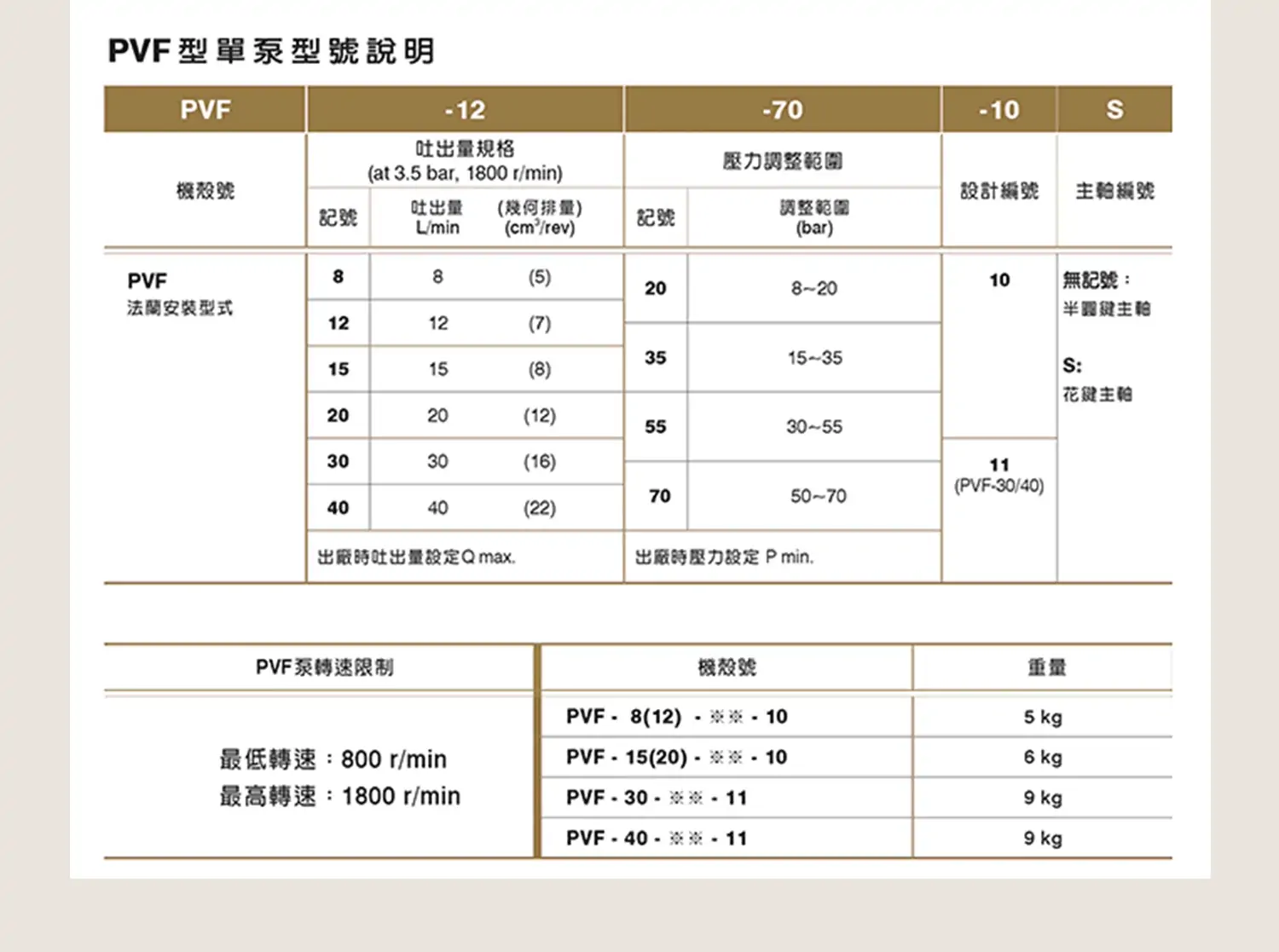

完整型号（末尾 10/11 = 法兰，S = 静音）：
- PVF-8-20-10、PVF-8-35-10S、PVF-8-55-10、PVF-8-70-10
- PVF-12-20-10、PVF-12-35-10、PVF-12-55-10、PVF-12-70-10
- PVF-15-35-10S、PVF-15-55-10S、PVF-15-70-10S
- PVF-20-35-10、PVF-20-55-10S、PVF-20-70-10ST

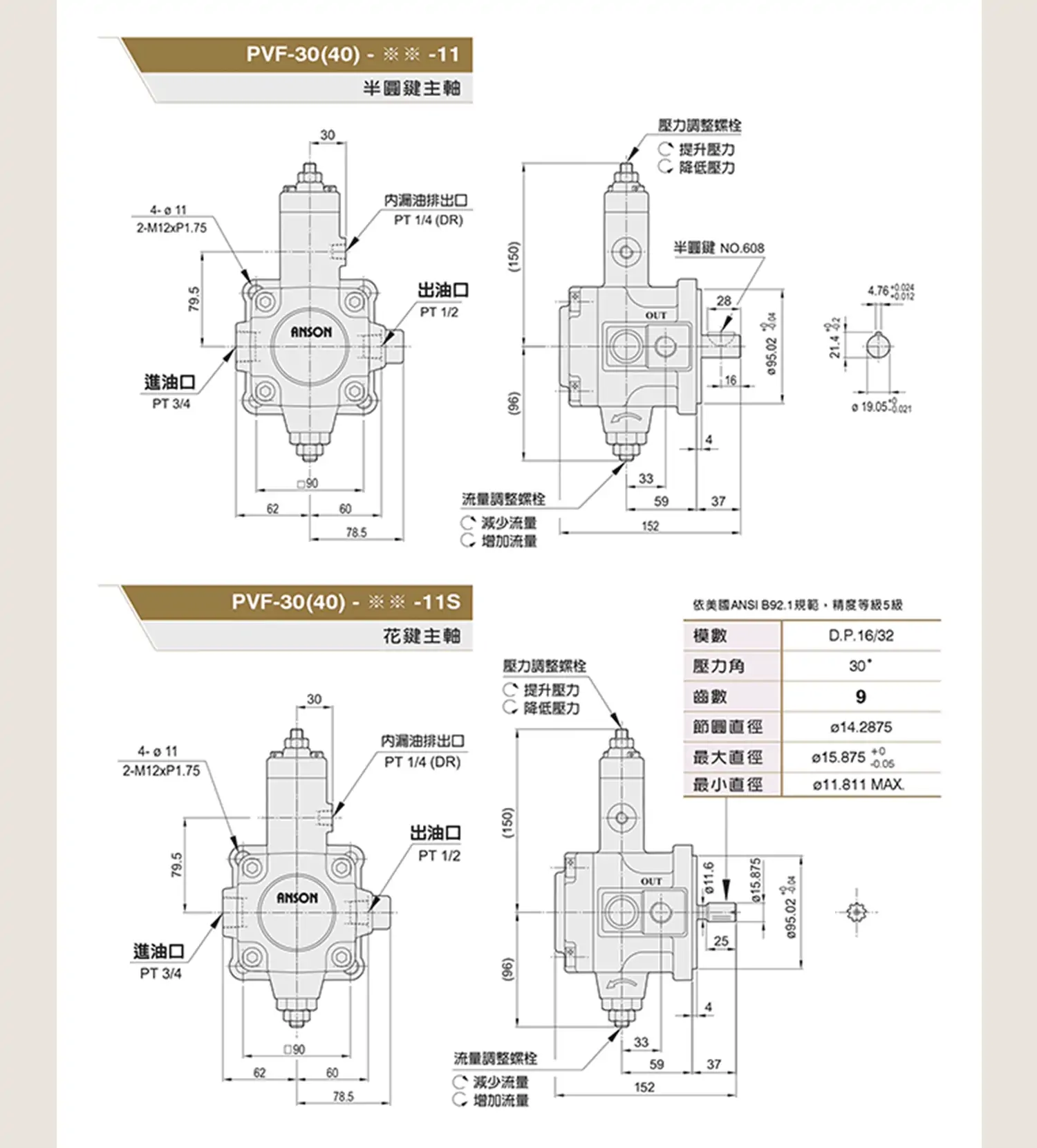

- PVF-30-20-11、PVF-30-35-20、PVF-30-55-10S、PVF-30-70-10
- PVF-40-20-11、PVF-40-35-11、PVF-40-55-10S、PVF-40-70-10
PVDF / PVDF2 双联变量泵（双泵组合）
- PVDF-4-20-4-20、PVDF-4-35-4-35、PVDF-4-55-4-55、PVDF-4-70-4-70
- PVDF-320320-15、PVDF-335335-15、PVDF-355355-15、PVDF-370370-15
- PVDF-420420-15、PVDF-435435-15、PVDF-455455-15、PVDF-470470-15
- PVDF2-435435-15S
VP5F 高压变量泵（高压型，≤140bar）
- VP5F-A2、VP5F-A3、VP5F-A4、VP5F-A5
- VP5F-B2、VP5F-B3、VP5F-B4、VP5F-B5
VD / SVD 小型变量泵（低压 / 紧凑型）
- VD08-A、VD12-A、VD16-A、VD20-A、VD25-A、VD32-A
- SVD08-A、SVD12-A、SVD16-A、SVD20-A、SVD25-A、SVD32-A
---
二、定量叶片泵（IVP / IVPQ / IVPV 子母泵）
IVP 标准定量单泵（压力 210bar）
- IVP1-2、IVP1-3、IVP1-4、IVP1-5、IVP1-6、IVP1-7、IVP1-8、IVP1-10、IVP1-11、IVP1-12、IVP1-14
- IVP2-10、IVP2-12、IVP2-14、IVP2-15、IVP2-17、IVP2-19、IVP2-21、IVP2-25
- IVP3-17、IVP3-21、IVP3-25、IVP3-30、IVP3-32、IVP3-35、IVP3-38、IVP3-42
- IVP4-30、IVP4-35、IVP4-38、IVP4-42、IVP4-50、IVP4-60、IVP4-67、IVP4-75
IVPQ / IVPV 低噪音 / 高压定量单泵
- IVPQ1～IVPQ4（排量同 IVP）
- IVPV1～IVPV4（排量同 IVP）
IVP/IVPQ/IVPV 双联定量泵
- IVP21、IVP31、IVP32、IVP41、IVP42、IVP43
- IVPQ21、IVPQ31、IVPQ32、IVPQ41、IVPQ42、IVPQ43
- IVPV21、IVPV31、IVPV32、IVPV41、IVPV42、IVPV43
完整型号示例（带法兰 / 转向）
- IVP3-25-F-R-86A-10、IVP3-32-F-R-86B-10、IVP4-50-F-L-86C-10
---
三、双联变量泵（TPF 系列）
- TPF-VL08-G00、TPF-VL12-G00、TPF-VL15-G00、TPF-VL20-G00
- TPF-VL08-GH00、TPF-VL12-GH00、TPF-VL15-GH00、TPF-VL20-GH00
---
四、动力单元（AP / EAP 系列）
AP 系列（标准型）
- AP-04、AP-08、AP-15、AP-22、AP-37
EAP 系列（节能型）
- EAP-04、EAP-08、EAP-15、EAP-22、EAP-37
---
五、液压阀（G / BSG / M 系列）
G 系列电磁换向阀
- G02-2C2、G02-3C4、G02-3C6、G03-3C2、G03-3C5
BSG 系列电磁溢流阀
- BSG-02、BSG-03、BSG-06
M 系列叠加阀
- MPC-02、MRV-02、MCP-02、MTC-02
型号释义
- IVP3：IVP系列3系中高压变量叶片泵，中型重载规格，压力稳定、适配工业连续重载工况
- 35：最大排量 35 mL/r，中型标准流量规格，兼顾动作速度与稳压稳定性
- A：标准油口方位、通用安装结构，适配常规液压站管路布局
- M：低噪音精密结构配置，优化配流副，运行脉动小、静音效果优异
- F：法兰安装方式，电机直连式结构，安装紧凑、同轴度高
- R：右旋转向（标准电机正转方向，市面通用主流转向）
- 86A：密封与耐压升级规格，耐高温、防渗漏，适配长期连续工作工况
- 11：出厂校准规格代码，压力、流量精度校准版本，稳压误差更小、一致性更高
核心参数
- 排量范围：12～35 mL/r（压力补偿无级变量）
- 额定压力：21 MPa，峰值压力：24 MPa
- 转速范围：800～1800 r/min，常用标准转速1450/1800 r/min
- 输出流量（1800r/min）：21.6～63 L/min
- 调压范围：1.5～21 MPa，稳压精度高、负载波动小
- 结构形式：压力补偿式变量、低噪精密配流结构
- 安装方式：法兰直连安装
- 旋转方向：右旋（标准正转）
- 适用介质：46#、68#抗磨液压油，重载高温工况优选68#
- 工作油温：10℃～70℃
- 容积效率：≥93%，内泄极低、保压持久稳定
工作原理
泵体采用转子、叶片、定子偏心配合结构，旋转过程中形成密闭容腔，持续完成吸油、压油循环动作。内置高精度压力补偿机构，可实时感应系统负载压力，自动动态调节定子偏心量，实现排量自适应变化。设备快速动作、空载进给时，泵体输出最大排量，保障设备运行速度；系统压力达到设定工作值后，自动减小排量，进入小流量保压节能状态，无无效溢流发热。搭配M级低噪结构设计，有效抑制高压脉动与震动，全程稳压精准、运行平稳，适配长期连续生产工况。
产品特点
- 中高压重载稳定：21MPa额定高压设计，结构刚性强，抗压力冲击，可长期连续稳定运行于中高压工况
- 静音低震动：精密M级配流结构，压力脉动小，运转噪音低、震动轻微，适配精密设备生产环境
- 自适应节能：负载变量自动调节，快动作大流量、保压小流量，大幅降低能耗与系统温升
- 高精度稳压：内置精密补偿阀芯，压力波动极小，长时间工作无明显压力漂移
- 防渗漏耐用：86A升级密封配置，耐高温、耐高压，杜绝渗油漏油，适配长时间待机保压工况
- 安装通用可靠：标准法兰右旋结构，同轴度高、运行偏心磨损小，替换安装便捷、通用性广
典型应用
中小型注塑机液压系统、通用液压机动力单元、自动化设备重载液压站、精密机床进给与夹紧保压回路、工装夹具长效锁止液压系统、需要静音、稳压、节能的中高压工业液压设备。
使用注意事项
- 开机前必须逆时针松开调压旋钮，空载启动电机，运转平稳后再逐步升压，严禁带压启动，避免泵芯精密部件受损
- 调压遵循顺时针升压、逆时针降压原则，调试达标后锁紧调压螺母，防止设备震动引发压力漂移
- 系统油液需保持NAS8级以上洁净度，定期更换液压油与滤芯，防止杂质卡滞变量机构、磨损配流副与叶片
- 吸油管路严禁过长、过细、漏气，保证吸油通畅，避免吸空、气蚀、异响、流量压力不稳等故障
- 禁止长期峰值压力持续运行，减少密封件、补偿弹簧、定子结构疲劳损耗，延长泵体使用寿命
- 严格按右旋转向运行，禁止反转，防止不出油、叶片脱落、泵体损坏
- 长期停机重启前，手动盘泵排气，避免内部干磨磨损精密配件
常见故障及排查
- 压力不足、无法建高压：补偿弹簧疲劳失效、偏心定子卡滞、配流盘磨损内泄大；清洗变量机构，更换失效弹簧与磨损泵芯配件
- 设备动作偏慢、流量不足：吸油滤芯堵塞、管路进气、叶片磨损、转速异常；清理滤芯、排查管路密封性、检修更换磨损叶片
- 运行噪音大、异响震动：油路进气、气蚀、轴承磨损、配流副异常；系统彻底排气、检修吸油管路、更换损坏轴承
- 油温快速升高：长期高压小流量憋压、变量机构卡滞常开、系统内泄超标；清洗修复变量机构，优化系统压力参数，排查内泄故障
- 压力波动不稳、漂移：阻尼孔堵塞、油液污染、补偿阀芯卡滞；清洗阻尼孔与稳压阀芯，更换洁净液压油，恢复稳压精度
- 泵体轻微渗油：密封件老化、法兰安装受力不均；更换升级密封件，对角均匀锁紧安装螺栓
