ANSON安颂油泵VP5F-B4-50变量叶片泵IVP1-5AM-F-R-1B-11电动
---
一、变量叶片泵（PVF / PVDF / VP5F / VD / SVD）

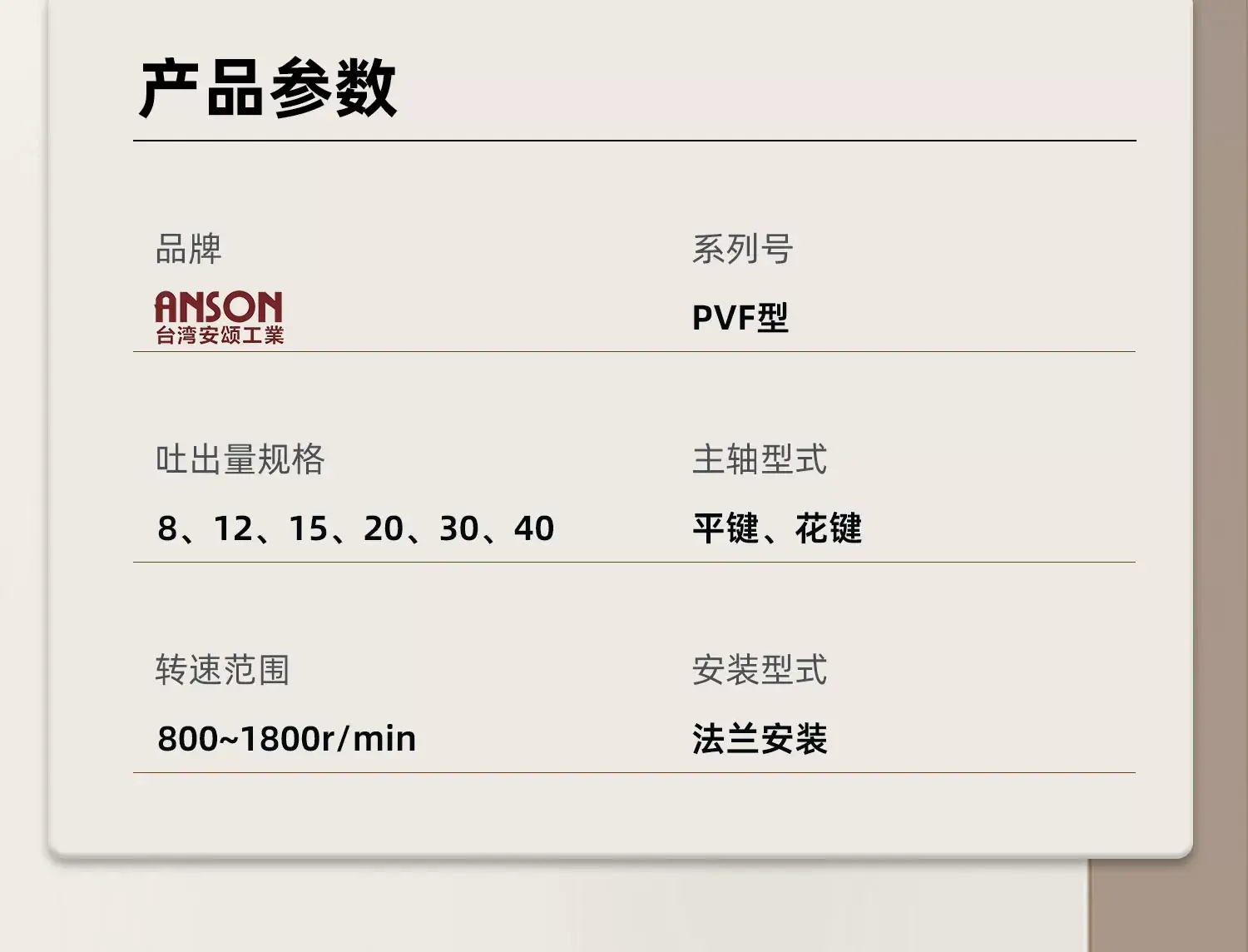

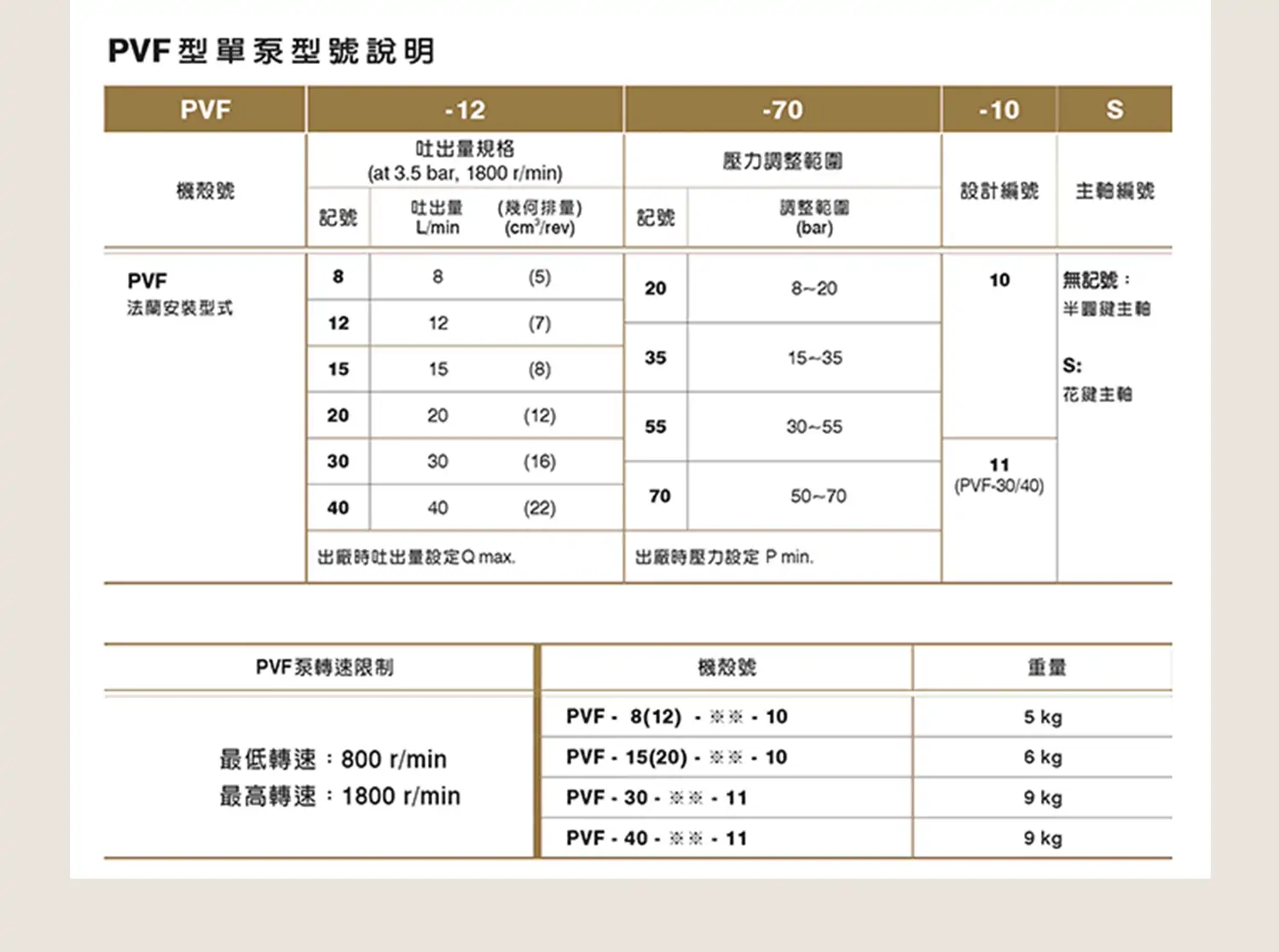

PVF 单联变量泵（最常用，压力 70/55/35bar）
排量规格：8、12、15、20、30、40
完整型号（末尾 10/11 = 法兰，S = 静音）：
- PVF-8-20-10、PVF-8-35-10S、PVF-8-55-10、PVF-8-70-10
- PVF-12-20-10、PVF-12-35-10、PVF-12-55-10、PVF-12-70-10

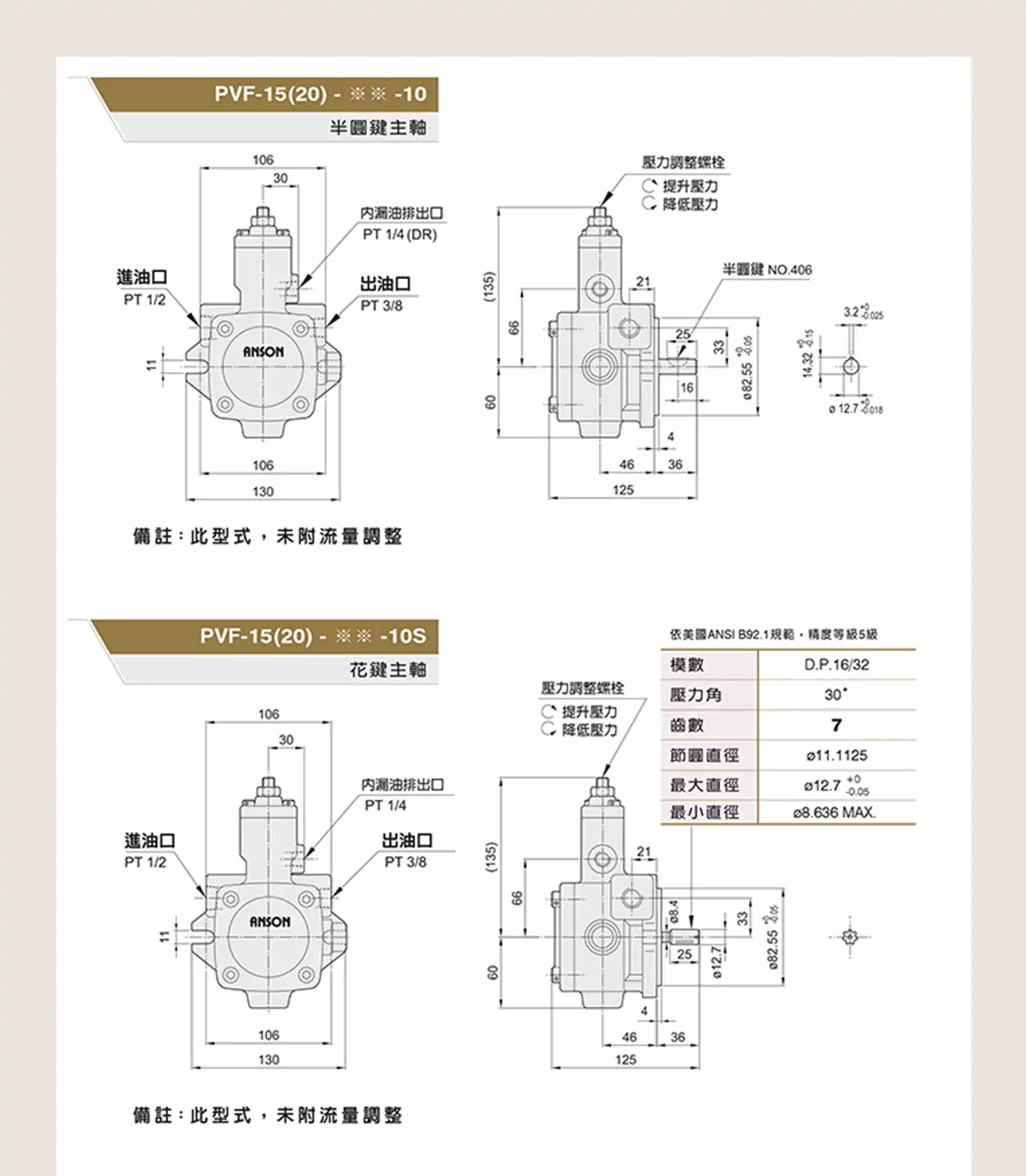

- PVF-15-35-10S、PVF-15-55-10S、PVF-15-70-10S
- PVF-20-35-10、PVF-20-55-10S、PVF-20-70-10ST

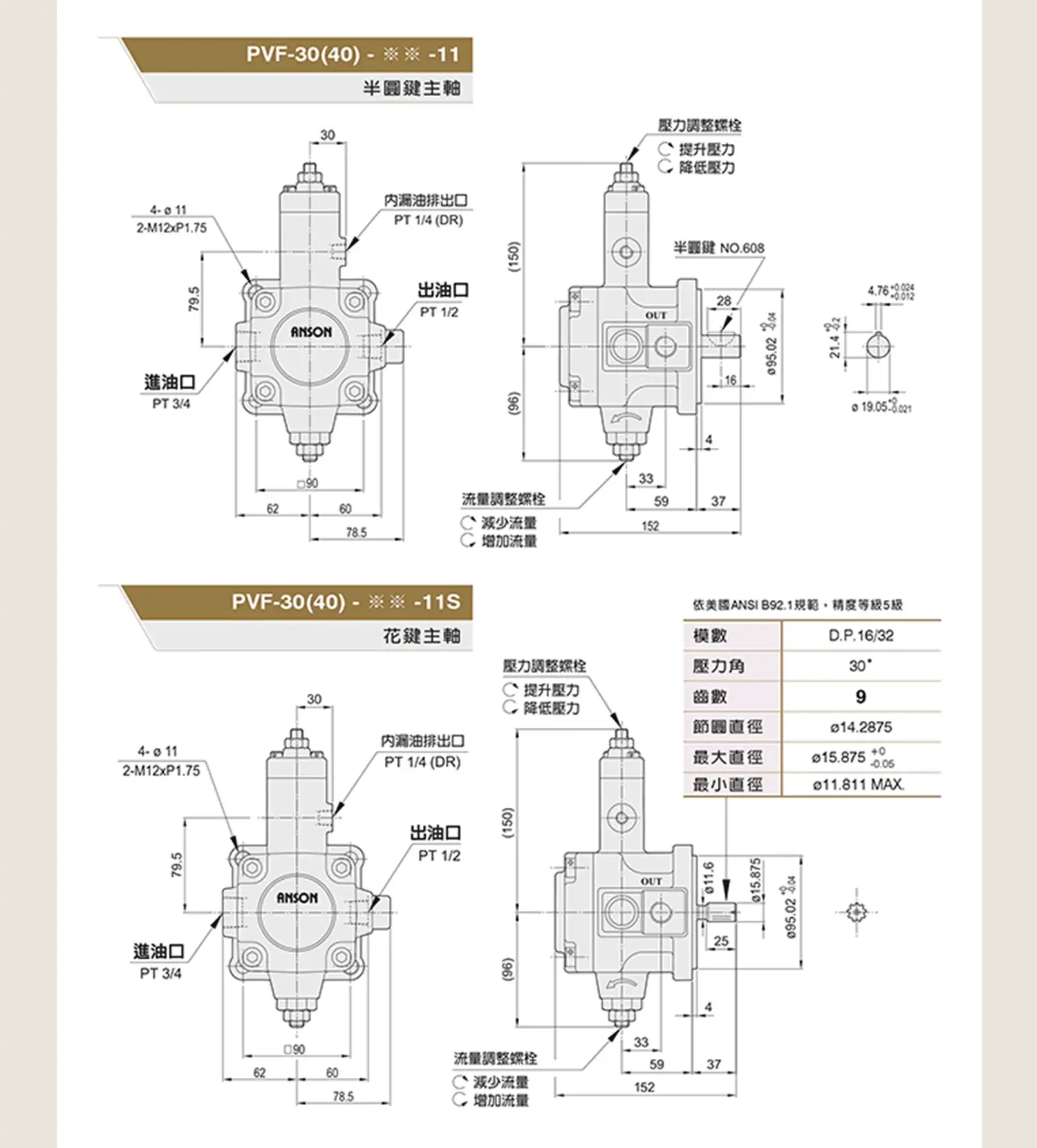

- PVF-30-20-11、PVF-30-35-20、PVF-30-55-10S、PVF-30-70-10
- PVF-40-20-11、PVF-40-35-11、PVF-40-55-10S、PVF-40-70-10
PVDF / PVDF2 双联变量泵（双泵组合）
- PVDF-4-20-4-20、PVDF-4-35-4-35、PVDF-4-55-4-55、PVDF-4-70-4-70
- PVDF-320320-15、PVDF-335335-15、PVDF-355355-15、PVDF-370370-15
- PVDF-420420-15、PVDF-435435-15、PVDF-455455-15、PVDF-470470-15
- PVDF2-435435-15S
VP5F 高压变量泵（高压型，≤140bar）
- VP5F-A2、VP5F-A3、VP5F-A4、VP5F-A5
- VP5F-B2、VP5F-B3、VP5F-B4、VP5F-B5
VD / SVD 小型变量泵（低压 / 紧凑型）
- VD08-A、VD12-A、VD16-A、VD20-A、VD25-A、VD32-A
- SVD08-A、SVD12-A、SVD16-A、SVD20-A、SVD25-A、SVD32-A
---
二、定量叶片泵（IVP / IVPQ / IVPV 子母泵）
IVP 标准定量单泵（压力 210bar）
- IVP1-2、IVP1-3、IVP1-4、IVP1-5、IVP1-6、IVP1-7、IVP1-8、IVP1-10、IVP1-11、IVP1-12、IVP1-14
- IVP2-10、IVP2-12、IVP2-14、IVP2-15、IVP2-17、IVP2-19、IVP2-21、IVP2-25
- IVP3-17、IVP3-21、IVP3-25、IVP3-30、IVP3-32、IVP3-35、IVP3-38、IVP3-42
- IVP4-30、IVP4-35、IVP4-38、IVP4-42、IVP4-50、IVP4-60、IVP4-67、IVP4-75
IVPQ / IVPV 低噪音 / 高压定量单泵
- IVPQ1～IVPQ4（排量同 IVP）
- IVPV1～IVPV4（排量同 IVP）
IVP/IVPQ/IVPV 双联定量泵
- IVP21、IVP31、IVP32、IVP41、IVP42、IVP43
- IVPQ21、IVPQ31、IVPQ32、IVPQ41、IVPQ42、IVPQ43
- IVPV21、IVPV31、IVPV32、IVPV41、IVPV42、IVPV43
完整型号示例（带法兰 / 转向）
- IVP3-25-F-R-86A-10、IVP3-32-F-R-86B-10、IVP4-50-F-L-86C-10
---
三、双联变量泵（TPF 系列）
- TPF-VL08-G00、TPF-VL12-G00、TPF-VL15-G00、TPF-VL20-G00
- TPF-VL08-GH00、TPF-VL12-GH00、TPF-VL15-GH00、TPF-VL20-GH00
---
四、动力单元（AP / EAP 系列）
AP 系列（标准型）
- AP-04、AP-08、AP-15、AP-22、AP-37
EAP 系列（节能型）
- EAP-04、EAP-08、EAP-15、EAP-22、EAP-37
---
五、液压阀（G / BSG / M 系列）
G 系列电磁换向阀
- G02-2C2、G02-3C4、G02-3C6、G03-3C2、G03-3C5
BSG 系列电磁溢流阀
- BSG-02、BSG-03、BSG-06
M 系列叠加阀
- MPC-02、MRV-02、MCP-02、MTC-02
型号释义
- VP5F：VP5F系列单联中高压变量叶片泵，工业通用重载泵型，三点支撑定子结构，高压稳定性优异
- B：压力规格代码，标准中压调压区间，适配常规工业液压稳压工况
- 4：机座与安装规格代码，标准卧式法兰安装尺寸，通用性强、替换便捷
- 50：最大排量 50 mL/r，中大流量变量规格，满足设备快速动作需求
核心参数
- 排量范围：18～50 mL/r（压力补偿无级变量调节）
- 额定压力：14 MPa，峰值压力：16 MPa
- 转速范围：800～1800 r/min，常用标准转速1450/1800 r/min
- 输出流量（1800r/min）：32.4～90 L/min
- 调压范围：1.0～14 MPa，稳压精度高、压力波动小
- 结构形式：压力补偿式变量、定子三点支撑防振结构
- 安装方式：标准卧式法兰安装
- 适用介质：46#、68#抗磨液压油（高压工况优先68#）
- 工作油温：10℃～70℃
- 容积效率：≥92%，高压工况保压稳定、内泄量低
工作原理
该泵采用精密转子、叶片、定子偏心配合结构，转子旋转带动叶片紧贴定子内壁，形成连续密闭容腔，循环完成吸油、压油动作。搭载压力自动补偿控制系统，可动态感应系统负载压力：设备空载、快速进给时，泵体维持最大排量输出，保障执行元件动作速度；系统压力达到设定工作压力后，自动调整定子偏心量、减小输出排量，进入低压节能保压状态。搭配定子三点支撑结构，有效抵消高压压力冲击，减少泵体震动与压力脉动，实现长期稳定稳压、节能降耗运行。
产品特点
- 高压稳定耐用：独创定子三点支撑结构，高压工况下偏心量不易偏移，压力稳定性极强，可长期连续重载运行
- 中大流量高效率：50mL/r大排量设计，通流充足、压力损失小，油缸快速动作响应灵敏，工作效率高
- 节能低发热：保压阶段自动减排、无无效溢流，大幅降低系统能耗与油温，适配长时间待机保压工况
- 低噪低震动：内置减振、隔音结构，高压运行无明显啸叫，压力脉动小，整机运行平稳安静
- 抗杂质耐磨：叶片、配流盘采用高强度耐磨材质，适配工业常规洁净液压系统，使用寿命长
- 通用性极强：标准卧式法兰安装尺寸，适配市面常规液压电机，替换安装便捷、适配场景广泛
典型应用
中小型注塑机液压系统、通用液压机与压力机动力单元、自动化重载设备液压站、机床进给与夹紧保压回路、流水线工装液压控制系统、需要大流量快动作+长效稳压的中压工业液压设备。
使用注意事项
- 开机前务必逆时针松开调压旋钮，空载启动电机，待泵体运转平稳后再逐步升压，严禁带压启动，避免损伤泵芯精密配件
- 调压遵循顺时针升压、逆时针降压原则，压力调试达标后锁紧调压螺母，防止设备震动导致压力漂移、稳压失效
- 严格匹配适配液压油，中压工况选用46#抗磨液压油，高压重载工况建议使用68#抗磨液压油，保证油液粘度适配工况
- 系统油液需保持洁净，达到NAS8级以上，定期更换液压油与滤芯，防止杂质卡滞变量机构、磨损配流盘与叶片
- 吸油管路禁止过长、过细、漏气，保证吸油通畅，避免出现吸空、气蚀异响、流量不足、压力波动等故障
- 禁止长期在峰值压力下持续运行，防止密封件、补偿弹簧、定子结构加速疲劳老化，缩短泵体使用寿命
- 设备长期停机重启前，手动盘动泵轴排气，避免泵体内部干磨，造成叶片、配流盘磨损损坏
常见故障及排查
- 压力调不上、压力偏低：压力补偿弹簧疲劳失效、偏心定子机构卡滞、配流盘磨损内泄过大；彻底清洗变量机构，更换失效弹簧与磨损泵芯配件
- 流量不足、动作速度慢：吸油滤芯堵塞、管路进气、叶片磨损、运行转速不达标；清理滤芯、排查管路密封性、检修更换磨损叶片
- 运行异响、震动偏大：油路进气、气蚀、轴承磨损、定子支撑偏移；系统彻底排气、检修吸油管路、更换损坏轴承，校正定子结构
- 油温异常升高：长期高压小流量憋压、变量机构卡滞常开、系统内泄超标；清洗修复变量机构，优化系统压力参数，排查修复内泄故障
- 压力不稳、频繁波动：阻尼孔堵塞、油液污染、压力补偿阀芯卡滞；清洗阻尼孔与稳压阀芯，更换洁净适配液压油，恢复稳压灵敏度
