ANSON高压IVP1-11/12/14双联叶片泵IVP2-21/25/19油泵IVP3-30/35
---
一、变量叶片泵（PVF / PVDF / VP5F / VD / SVD）

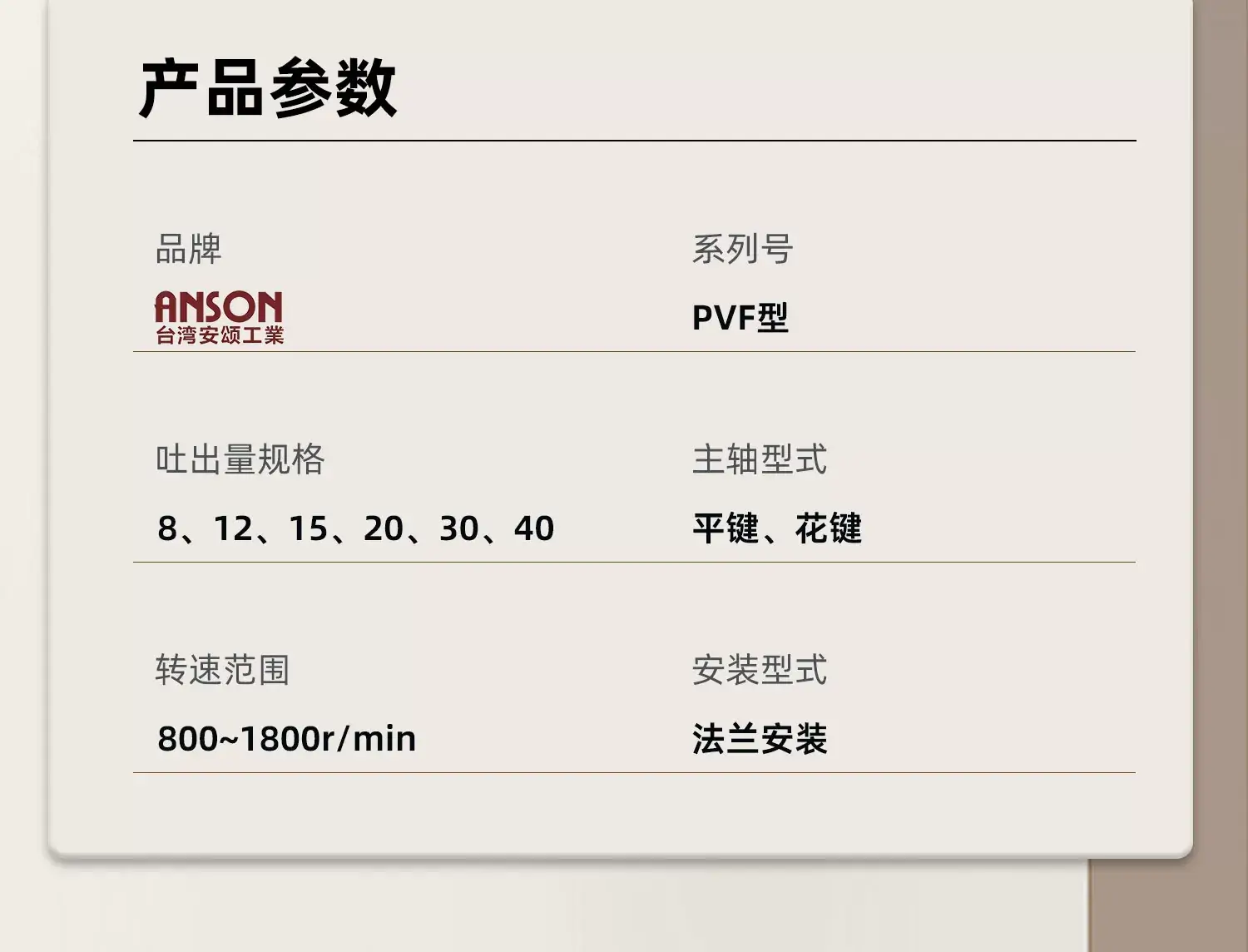

PVF 单联变量泵（最常用，压力 70/55/35bar）
排量规格：8、12、15、20、30、40

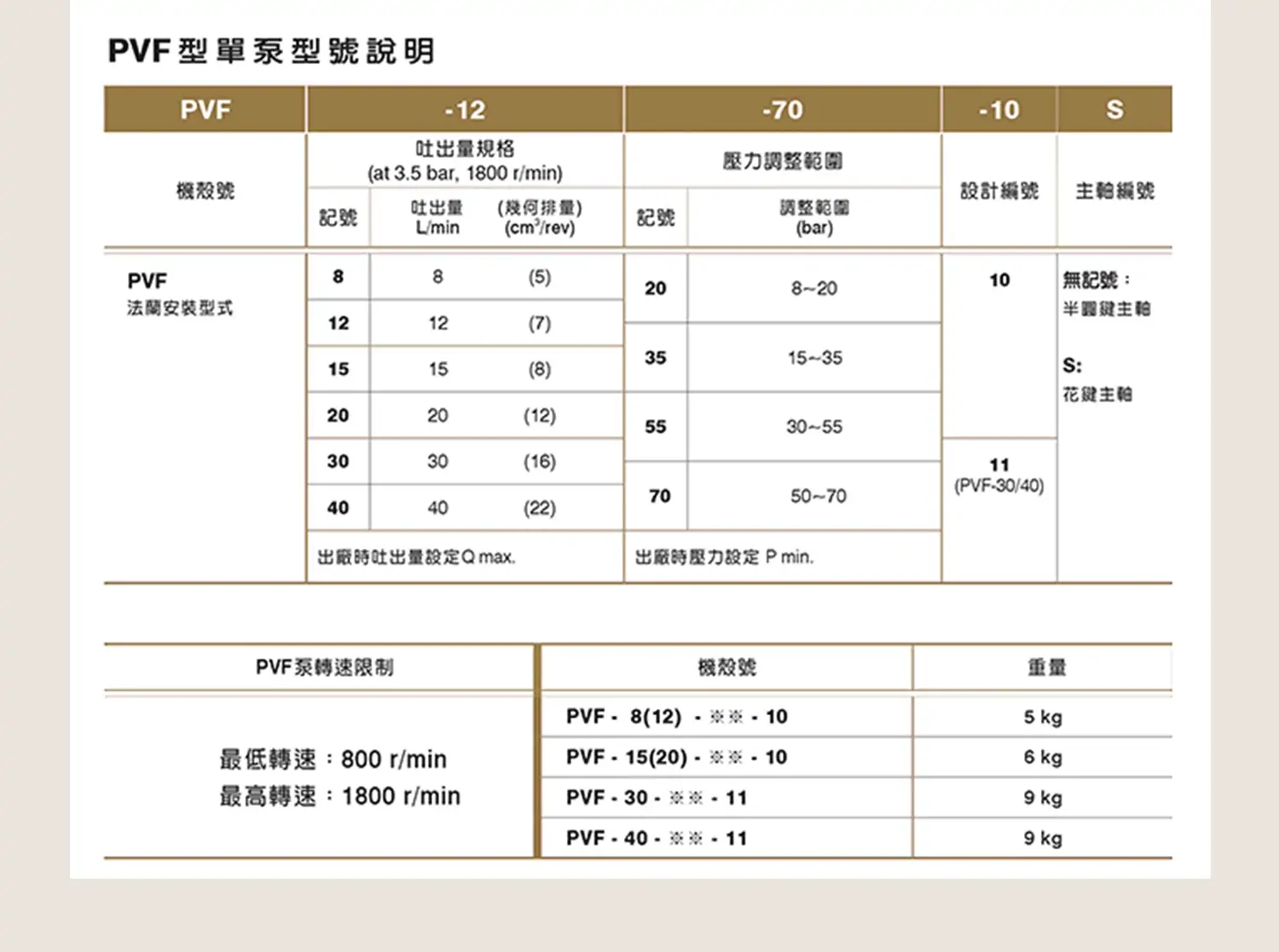

完整型号（末尾 10/11 = 法兰，S = 静音）：
- PVF-8-20-10、PVF-8-35-10S、PVF-8-55-10、PVF-8-70-10
- PVF-12-20-10、PVF-12-35-10、PVF-12-55-10、PVF-12-70-10

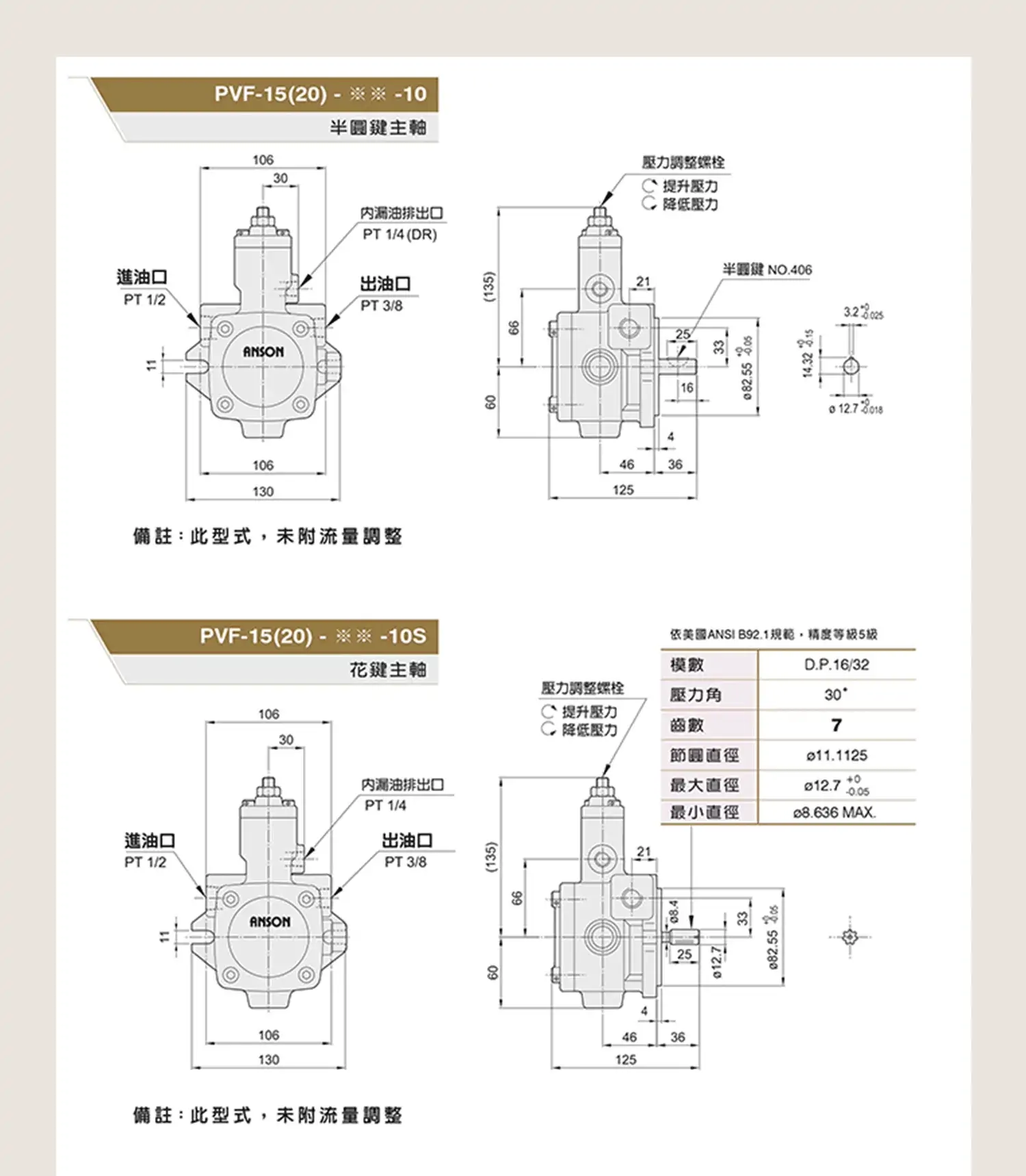

- PVF-15-35-10S、PVF-15-55-10S、PVF-15-70-10S
- PVF-20-35-10、PVF-20-55-10S、PVF-20-70-10ST

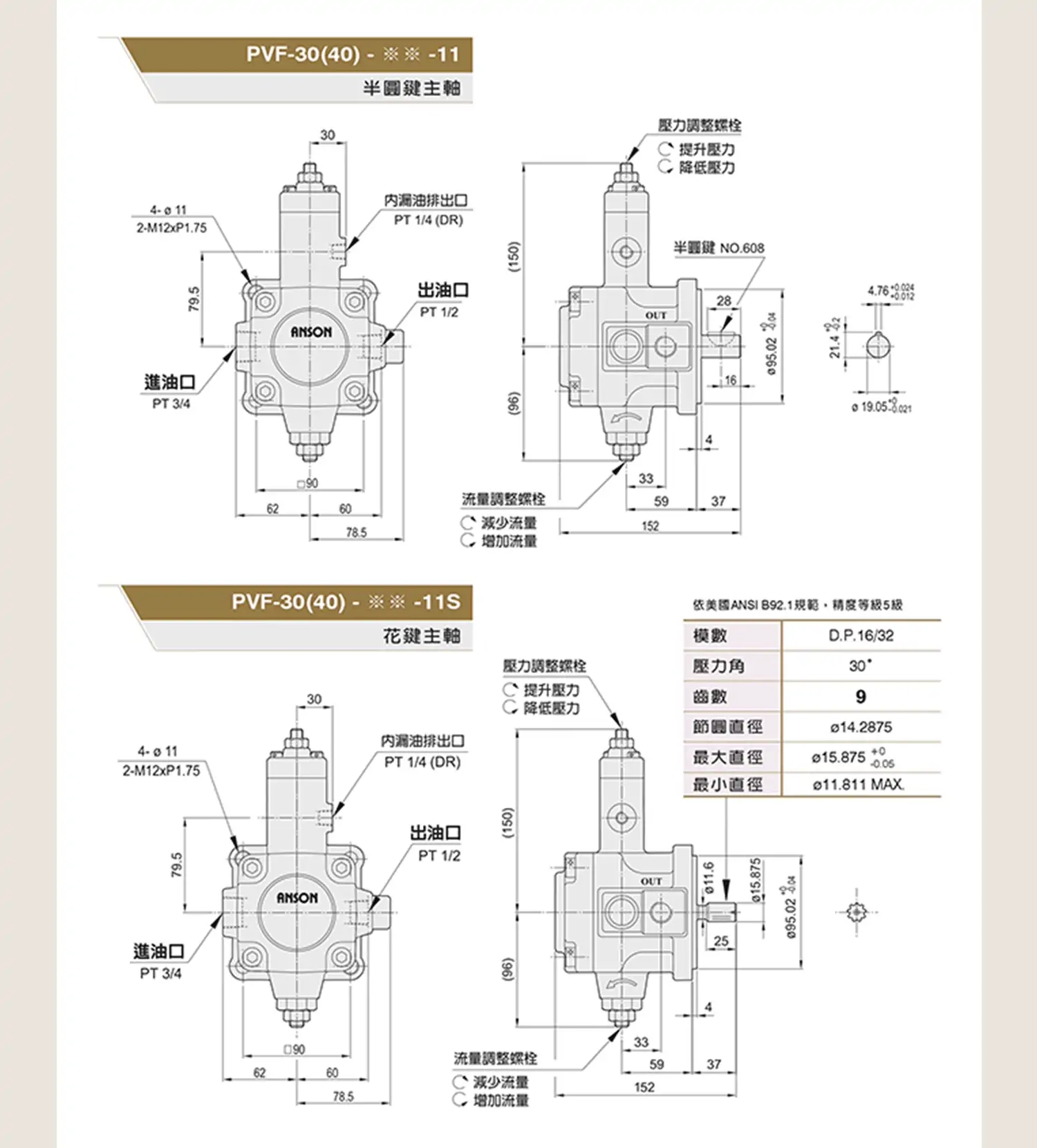

- PVF-30-20-11、PVF-30-35-20、PVF-30-55-10S、PVF-30-70-10
- PVF-40-20-11、PVF-40-35-11、PVF-40-55-10S、PVF-40-70-10
PVDF / PVDF2 双联变量泵（双泵组合）
- PVDF-4-20-4-20、PVDF-4-35-4-35、PVDF-4-55-4-55、PVDF-4-70-4-70
- PVDF-320320-15、PVDF-335335-15、PVDF-355355-15、PVDF-370370-15
- PVDF-420420-15、PVDF-435435-15、PVDF-455455-15、PVDF-470470-15
- PVDF2-435435-15S
VP5F 高压变量泵（高压型，≤140bar）
- VP5F-A2、VP5F-A3、VP5F-A4、VP5F-A5
- VP5F-B2、VP5F-B3、VP5F-B4、VP5F-B5
VD / SVD 小型变量泵（低压 / 紧凑型）
- VD08-A、VD12-A、VD16-A、VD20-A、VD25-A、VD32-A
- SVD08-A、SVD12-A、SVD16-A、SVD20-A、SVD25-A、SVD32-A
---
二、定量叶片泵（IVP / IVPQ / IVPV 子母泵）
IVP 标准定量单泵（压力 210bar）
- IVP1-2、IVP1-3、IVP1-4、IVP1-5、IVP1-6、IVP1-7、IVP1-8、IVP1-10、IVP1-11、IVP1-12、IVP1-14
- IVP2-10、IVP2-12、IVP2-14、IVP2-15、IVP2-17、IVP2-19、IVP2-21、IVP2-25
- IVP3-17、IVP3-21、IVP3-25、IVP3-30、IVP3-32、IVP3-35、IVP3-38、IVP3-42
- IVP4-30、IVP4-35、IVP4-38、IVP4-42、IVP4-50、IVP4-60、IVP4-67、IVP4-75
IVPQ / IVPV 低噪音 / 高压定量单泵
- IVPQ1～IVPQ4（排量同 IVP）
- IVPV1～IVPV4（排量同 IVP）
IVP/IVPQ/IVPV 双联定量泵
- IVP21、IVP31、IVP32、IVP41、IVP42、IVP43
- IVPQ21、IVPQ31、IVPQ32、IVPQ41、IVPQ42、IVPQ43
- IVPV21、IVPV31、IVPV32、IVPV41、IVPV42、IVPV43
完整型号示例（带法兰 / 转向）
- IVP3-25-F-R-86A-10、IVP3-32-F-R-86B-10、IVP4-50-F-L-86C-10
---
三、双联变量泵（TPF 系列）
- TPF-VL08-G00、TPF-VL12-G00、TPF-VL15-G00、TPF-VL20-G00
- TPF-VL08-GH00、TPF-VL12-GH00、TPF-VL15-GH00、TPF-VL20-GH00
---
四、动力单元（AP / EAP 系列）
AP 系列（标准型）
- AP-04、AP-08、AP-15、AP-22、AP-37
EAP 系列（节能型）
- EAP-04、EAP-08、EAP-15、EAP-22、EAP-37
---
五、液压阀（G / BSG / M 系列）
G 系列电磁换向阀
- G02-2C2、G02-3C4、G02-3C6、G03-3C2、G03-3C5
BSG 系列电磁溢流阀
- BSG-02、BSG-03、BSG-06
M 系列叠加阀
- MPC-02、MRV-02、MCP-02、MTC-02
.
型号释义
- IVP1：IVP系列1系小型高压变量叶片泵，紧凑轻量化结构，适配小型精密液压系统
- 11：最大排量 11 mL/r，属于小排量精密变量泵规格
核心参数
- 排量范围：5～11 mL/r（压力补偿无级变量）
- 额定压力：21 MPa，峰值压力：24 MPa
- 转速范围：800～1800 r/min，常用标准转速1450/1800 r/min
- 输出流量（1800r/min）：9～19.8 L/min
- 调压范围：1.5～21 MPa（稳压精度高、可调范围广）
- 结构形式：内置压力补偿式变量、自动稳压节能结构
- 安装方式：标准法兰安装，适配小型液压电机直连
- 适用介质：46#、68#抗磨液压油
- 工作油温：10℃～70℃
- 容积效率：≥92%，内泄量小，保压性能稳定
工作原理
泵体由转子、叶片、定子、偏心机构及压力补偿组件组成，依靠转子旋转带动叶片贴合定子内壁形成密闭容腔，持续完成吸油、压油循环。通过压力补偿机构自动感应系统负载压力，动态调节定子偏心量，从而改变泵体输出排量。设备快速动作、低压进给时，泵体保持最大排量输出，保障动作速度；系统达到设定工作压力后，自动减小排量进入小流量保压状态，无需溢流泄压，有效降低系统能耗与油温，实现精准稳压、节能运行。
产品特点
- 小巧精密：1系小型轻量化结构，体积紧凑，适配微型、小型液压站狭小安装空间
- 稳压精准：压力补偿响应灵敏，负载波动时压力稳定性好，无明显掉压、漂移现象
- 节能低发热：保压工况自动减排、无无效溢流，长期待机保压温升低、能耗小
- 运行安静：精密配流副结构，压力脉动小，运转震动低、噪音轻
- 耐用可靠：采用耐磨叶片与高强度配流盘，抗轻微杂质、抗压力冲击，使用寿命长
- 通用性强：标准安装尺寸，适配市面常规小型液压电机，替换便捷、适配性广
典型应用
小型自动化设备液压系统、精密机床进给与夹紧回路、小型工装夹具液压站、微型液压机动力单元、实验室小型液压设备、需要精准稳压、低噪节能的轻型液压控制系统。
使用注意事项
- 开机前必须逆时针松开调压旋钮，空载启动电机，待运转平稳后再逐步升压，严禁带压启动损伤泵芯
- 调压遵循顺时针升压、逆时针降压原则，调试达标后锁紧调压螺母，防止设备震动导致压力漂移
- 系统油液需保持洁净，达到NAS8级以上，定期更换液压油与滤芯，避免杂质卡滞变量机构、磨损配流副
- 吸油管路杜绝漏气、过长、过细，防止吸空、气蚀异响、流量不足、压力不稳等故障
- 禁止长期在峰值压力下持续运行，避免密封件、补偿弹簧、配流盘加速老化磨损
- 设备长期停机重启前，需手动盘泵排气，防止泵体干磨损坏内部精密配件
常见故障及排查
- 压力调不上、压力偏低：压力补偿弹簧疲劳、偏心环卡滞、配流盘磨损内泄过大；清洗变量机构，更换失效弹簧与磨损配件
- 流量偏小、动作速度慢：吸油滤芯堵塞、管路进气、叶片磨损、转速不足；清理滤芯、排查管路密封性、检修泵芯组件
- 运行噪音大、异响震动：油路进气、气蚀、轴承磨损、吸空现象；系统彻底排气、检修吸油管路、更换损坏轴承
- 油温异常升高：长期高压小流量憋压、变量机构卡滞、内泄超标；清洗修复变量机构，优化系统压力参数，排查内泄故障
- 压力不稳、频繁波动：阻尼孔堵塞、油液污染、补偿阀芯卡滞；清洗阻尼孔与阀芯，更换洁净液压油，保障稳压机构灵敏性
