ANSON注塑机泵IVP4-50-F-R安颂IVPV4-67-F-R纺织厂泵IVPQ4-75-F-R
---
一、变量叶片泵（PVF / PVDF / VP5F / VD / SVD）

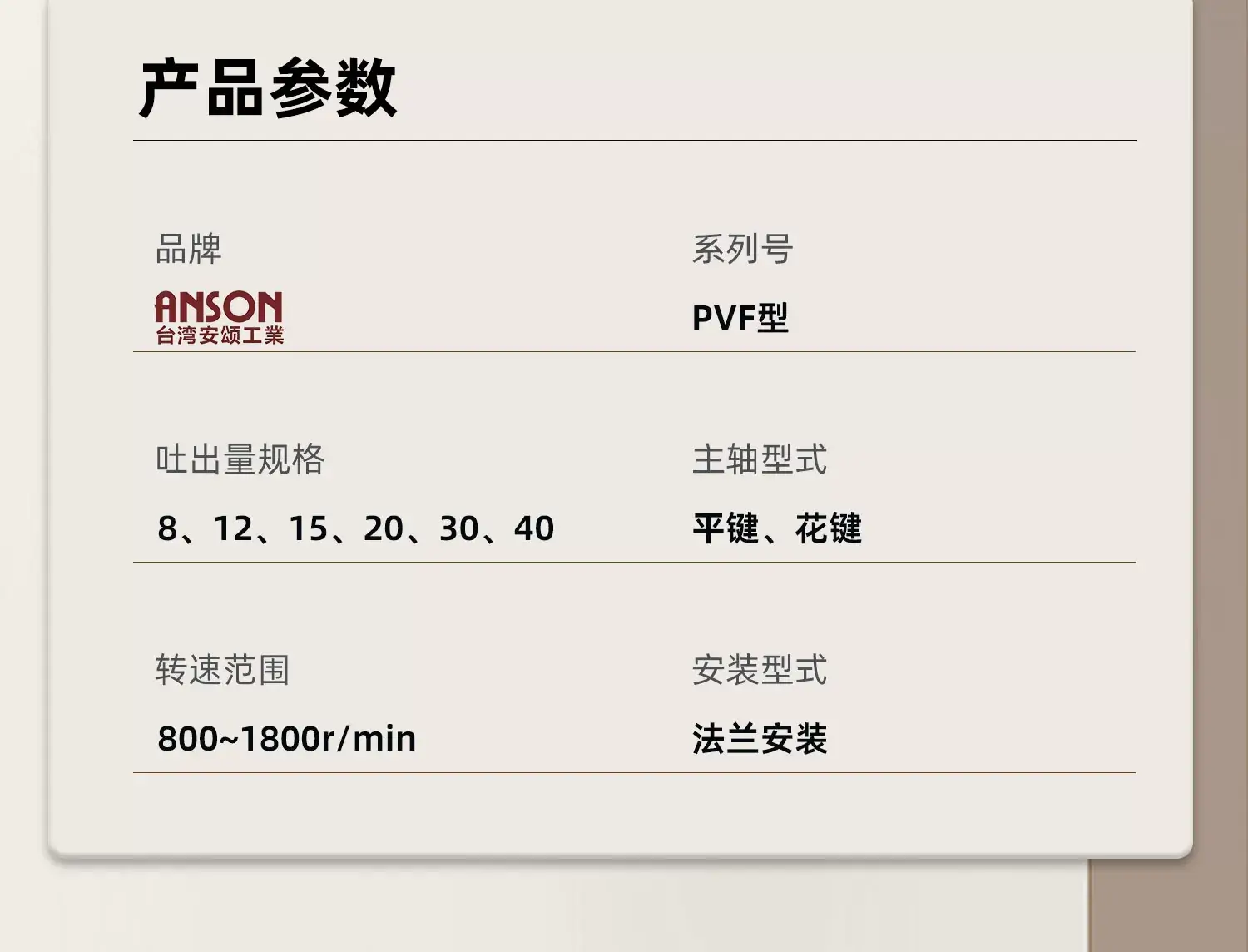

PVF 单联变量泵（最常用，压力 70/55/35bar）
排量规格：8、12、15、20、30、40

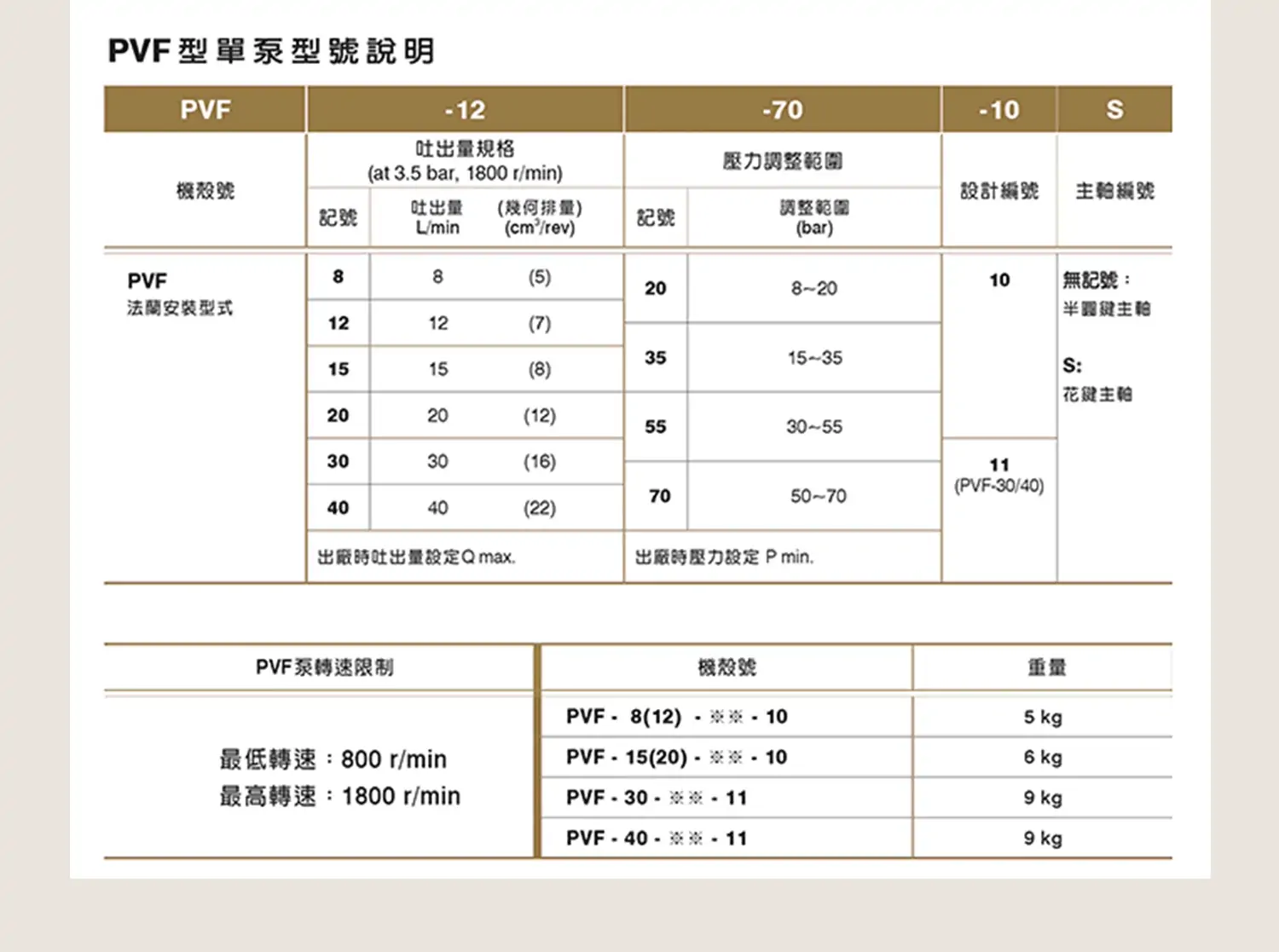

完整型号（末尾 10/11 = 法兰，S = 静音）：
- PVF-8-20-10、PVF-8-35-10S、PVF-8-55-10、PVF-8-70-10
- PVF-12-20-10、PVF-12-35-10、PVF-12-55-10、PVF-12-70-10

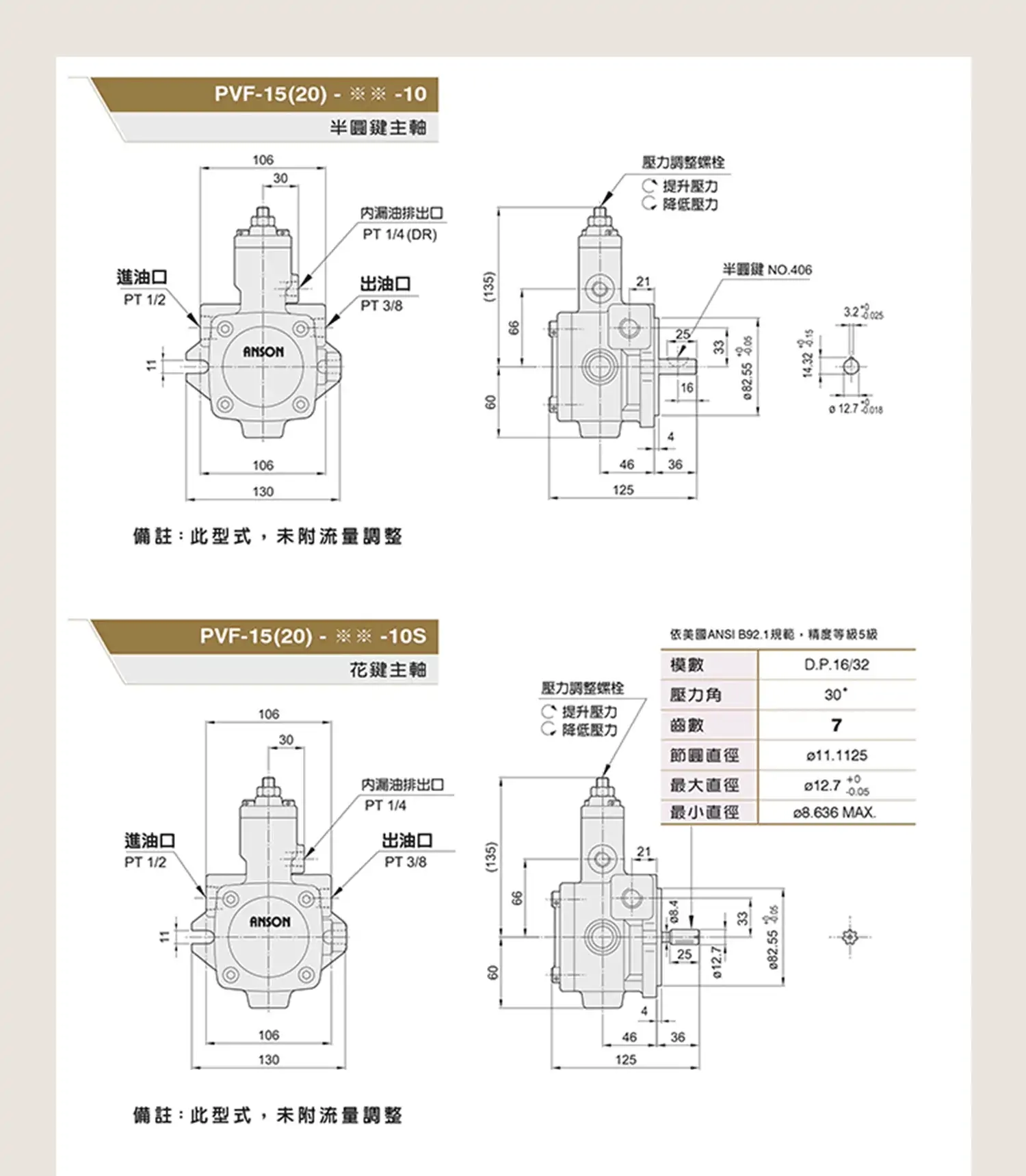

- PVF-15-35-10S、PVF-15-55-10S、PVF-15-70-10S
- PVF-20-35-10、PVF-20-55-10S、PVF-20-70-10ST

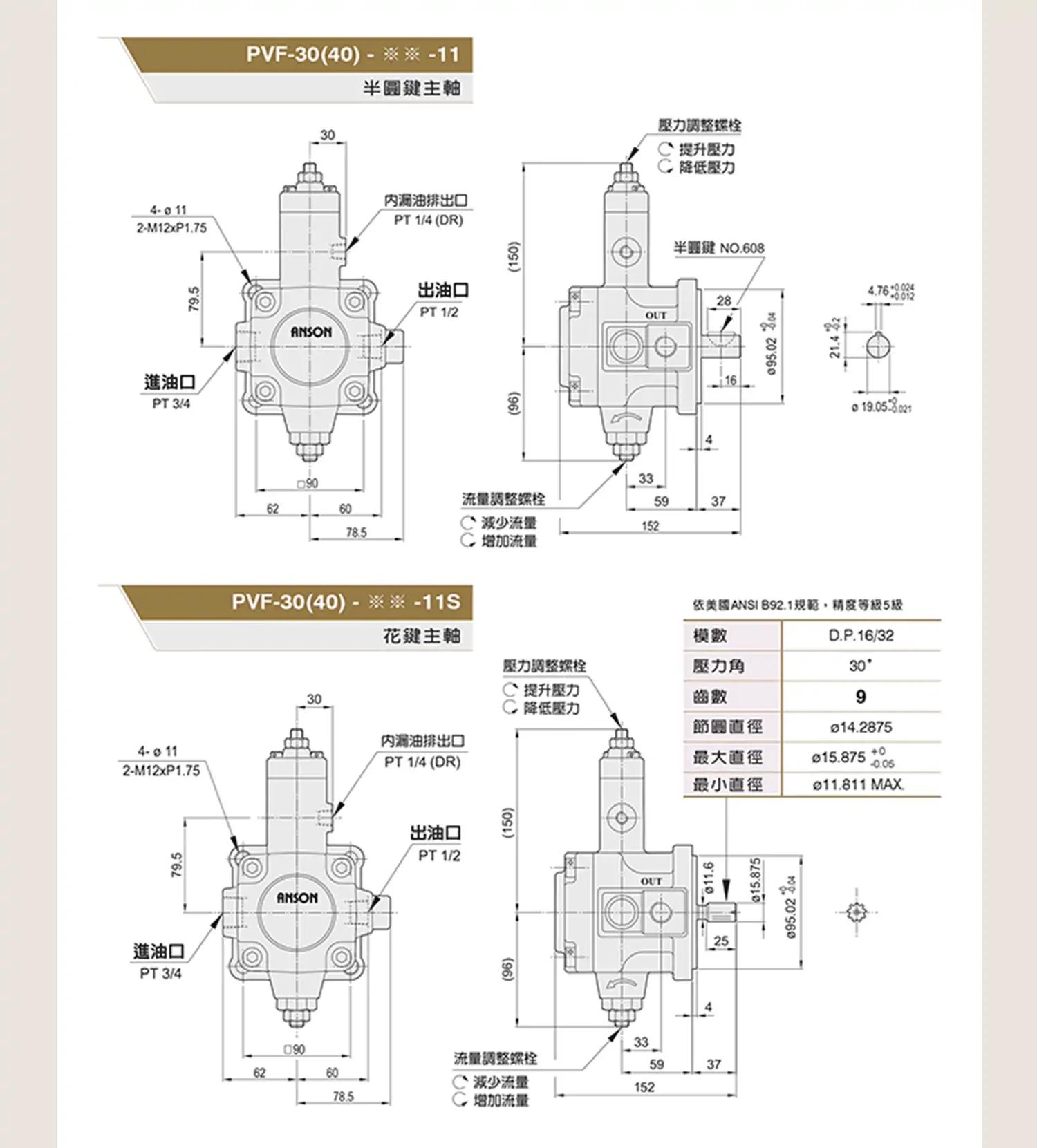

- PVF-30-20-11、PVF-30-35-20、PVF-30-55-10S、PVF-30-70-10
- PVF-40-20-11、PVF-40-35-11、PVF-40-55-10S、PVF-40-70-10
PVDF / PVDF2 双联变量泵（双泵组合）
- PVDF-4-20-4-20、PVDF-4-35-4-35、PVDF-4-55-4-55、PVDF-4-70-4-70
- PVDF-320320-15、PVDF-335335-15、PVDF-355355-15、PVDF-370370-15
- PVDF-420420-15、PVDF-435435-15、PVDF-455455-15、PVDF-470470-15
- PVDF2-435435-15S
VP5F 高压变量泵（高压型，≤140bar）
- VP5F-A2、VP5F-A3、VP5F-A4、VP5F-A5
- VP5F-B2、VP5F-B3、VP5F-B4、VP5F-B5
VD / SVD 小型变量泵（低压 / 紧凑型）
- VD08-A、VD12-A、VD16-A、VD20-A、VD25-A、VD32-A
- SVD08-A、SVD12-A、SVD16-A、SVD20-A、SVD25-A、SVD32-A
---
二、定量叶片泵（IVP / IVPQ / IVPV 子母泵）
IVP 标准定量单泵（压力 210bar）
- IVP1-2、IVP1-3、IVP1-4、IVP1-5、IVP1-6、IVP1-7、IVP1-8、IVP1-10、IVP1-11、IVP1-12、IVP1-14
- IVP2-10、IVP2-12、IVP2-14、IVP2-15、IVP2-17、IVP2-19、IVP2-21、IVP2-25
- IVP3-17、IVP3-21、IVP3-25、IVP3-30、IVP3-32、IVP3-35、IVP3-38、IVP3-42
- IVP4-30、IVP4-35、IVP4-38、IVP4-42、IVP4-50、IVP4-60、IVP4-67、IVP4-75
IVPQ / IVPV 低噪音 / 高压定量单泵
- IVPQ1～IVPQ4（排量同 IVP）
- IVPV1～IVPV4（排量同 IVP）
IVP/IVPQ/IVPV 双联定量泵
- IVP21、IVP31、IVP32、IVP41、IVP42、IVP43
- IVPQ21、IVPQ31、IVPQ32、IVPQ41、IVPQ42、IVPQ43
- IVPV21、IVPV31、IVPV32、IVPV41、IVPV42、IVPV43
完整型号示例（带法兰 / 转向）
- IVP3-25-F-R-86A-10、IVP3-32-F-R-86B-10、IVP4-50-F-L-86C-10
---
三、双联变量泵（TPF 系列）
- TPF-VL08-G00、TPF-VL12-G00、TPF-VL15-G00、TPF-VL20-G00
- TPF-VL08-GH00、TPF-VL12-GH00、TPF-VL15-GH00、TPF-VL20-GH00
---
四、动力单元（AP / EAP 系列）
AP 系列（标准型）
- AP-04、AP-08、AP-15、AP-22、AP-37
EAP 系列（节能型）
- EAP-04、EAP-08、EAP-15、EAP-22、EAP-37
---
五、液压阀（G / BSG / M 系列）
G 系列电磁换向阀
- G02-2C2、G02-3C4、G02-3C6、G03-3C2、G03-3C5
BSG 系列电磁溢流阀
- BSG-02、BSG-03、BSG-06
M 系列叠加阀
- MPC-02、MRV-02、MCP-02、MTC-02
型号释义
- IVP4：IVP系列高压变量叶片泵，4系大流量重载规格，适配中高压工业液压系统
- 50：最大排量 50 mL/r，属于中大流量变量泵规格
- F：法兰安装方式（标准法兰直连电机）
- R：右旋转向（电机常规正转方向，市面通用标准转向）
核心参数
- 排量范围：20～50 mL/r（压力补偿无级变量）
- 额定压力：21 MPa，峰值压力：24 MPa
- 转速范围：800～1800 r/min，常用标准转速1450/1800 r/min
- 输出流量（1800r/min）：36～90 L/min
- 调压范围：1.5～21 MPa（精准稳压可调）
- 结构形式：压力补偿式变量叶片泵、内置稳压机构
- 安装方式：法兰安装
- 旋转方向：右旋（标准电机正向）
- 适用介质：46#、68#抗磨液压油
- 工作油温：10℃～70℃
- 容积效率：≥92%，稳压精度高、内泄小
工作原理
依靠转子、叶片、定子偏心结构形成密闭容腔，旋转过程中完成吸油、压油动作。通过改变定子偏心量实现排量调节，内置压力补偿阀自动感应系统负载压力：设备动作、低压需求时，泵体保持大排量输出，保证执行元件动作速度；系统压力达到设定高压值时，自动减小偏心量、降低排量，进入保压节能状态。可有效减少空载溢流、降低发热、节约能耗，适配长期连续工作的工业液压设备。
产品特点
- 中大流量输出：50mL/r大排量规格，满足中大型油缸快速动作需求，通流充足、动作响应快
- 稳压性能稳定：压力补偿结构成熟，负载变化时压力波动小，保压持久、不易掉压
- 节能低发热：保压阶段自动减小排量，无无效溢流，大幅降低系统温升与能耗
- 运行平稳低噪：精密配流盘、平衡侧板结构，压力脉动小，震动与噪音低
- 耐用性强：高强度泵体、耐磨叶片材质，抗压力冲击，适合长期连续工况
- 安装通用：标准法兰右旋结构，适配绝大多数标准液压电机，替换通用性极高
典型应用
中大型液压站主供油、立式/卧式注塑机辅助油路、液压机与压力机动力系统、自动化重载设备液压回路、机床进给与夹紧液压系统、需要大流量快动作+稳压保压的工业液压设备。
使用注意事项
- 开机前务必逆时针松开调压旋钮，空载启动电机，运转平稳后再逐步升压，严禁带压启动
- 调压遵循顺时针升压、逆时针降压原则，调试完成后锁紧调压螺母，防止压力漂移
- 系统油液需保持洁净，建议NAS8级以上，定期更换液压油与滤芯，避免杂质磨损泵芯、卡滞变量机构
- 吸油管路不得过细、过长、漏气，防止吸空、气蚀、异响及流量不足问题
- 禁止长期在峰值压力下持续运行，避免密封件、弹簧、配流盘加速老化磨损
- 严格匹配右旋转向，禁止反转运行，防止泵体损坏、不出油
常见故障及排查
- 压力上不去、压力偏低：补偿弹簧疲劳失效、偏心环卡滞、配流盘磨损内泄过大；清洗变量机构，更换弹簧与磨损配件
- 流量不足、动作慢：转速不达标、吸油不畅、滤芯堵塞、叶片磨损；排查吸油管路、更换滤芯、检修泵芯
- 噪音大、异响震动：油路进气、气蚀、轴承磨损、吸空；系统排气、检查管路密封性、更换轴承
- 油温快速升高：长期高压小流量憋压、内泄超标、变量机构卡滞常开；检修变量机构、排查内泄故障、优化系统压力参数
- 压力不稳、频繁波动：阻尼孔堵塞、油液脏污、压力补偿阀芯卡滞；清洗泵体阻尼孔与阀芯，更换洁净液压油
