ANSON安颂叶片泵VD08/12/16-A/B/C/D-10/12/12S油泵电机组SVD
---
一、变量叶片泵（PVF / PVDF / VP5F / VD / SVD）

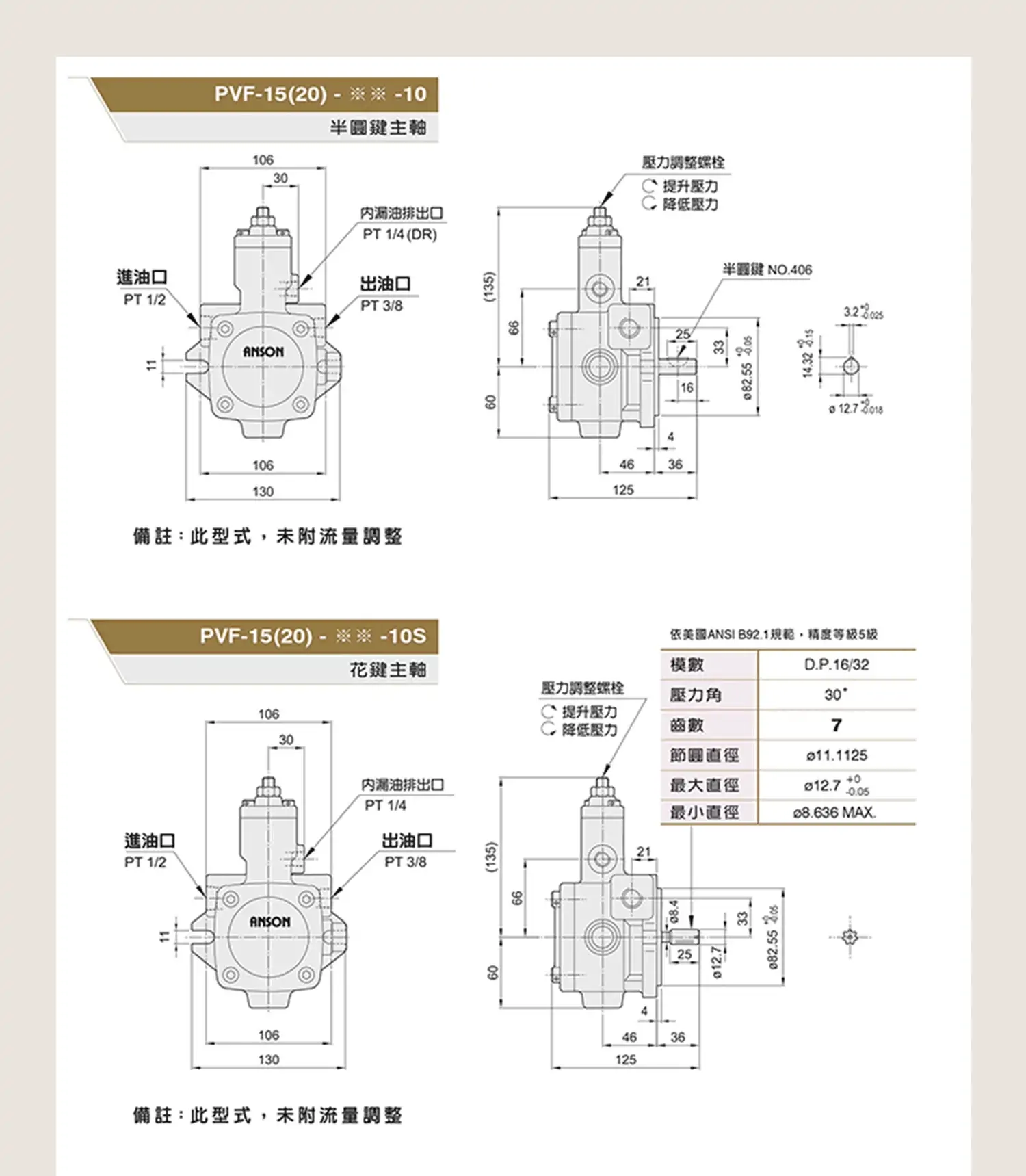

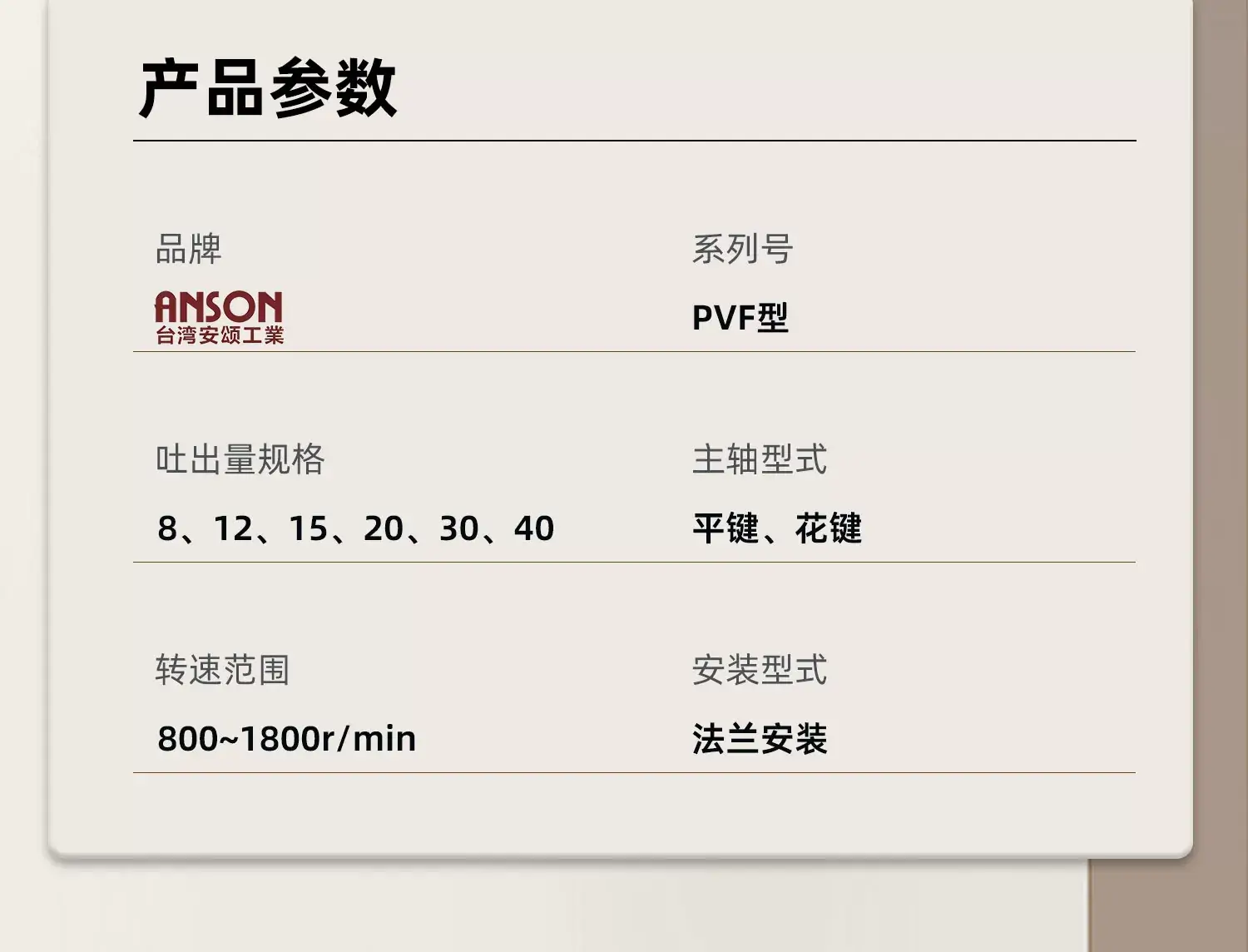

PVF 单联变量泵（最常用，压力 70/55/35bar）
排量规格：8、12、15、20、30、40

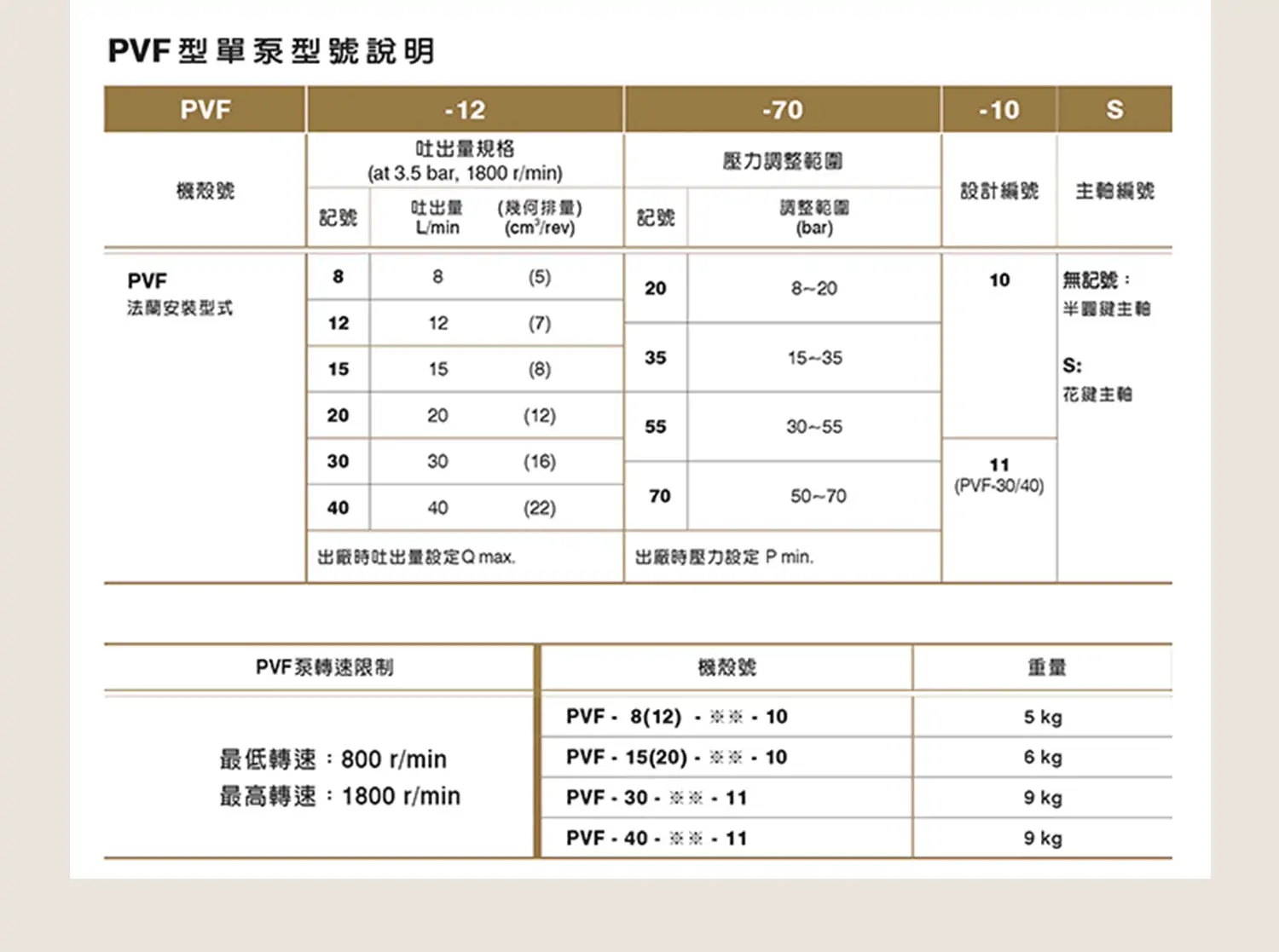

完整型号（末尾 10/11 = 法兰，S = 静音）：
- PVF-8-20-10、PVF-8-35-10S、PVF-8-55-10、PVF-8-70-10
- PVF-12-20-10、PVF-12-35-10、PVF-12-55-10、PVF-12-70-10
- PVF-15-35-10S、PVF-15-55-10S、PVF-15-70-10S
- PVF-20-35-10、PVF-20-55-10S、PVF-20-70-10ST

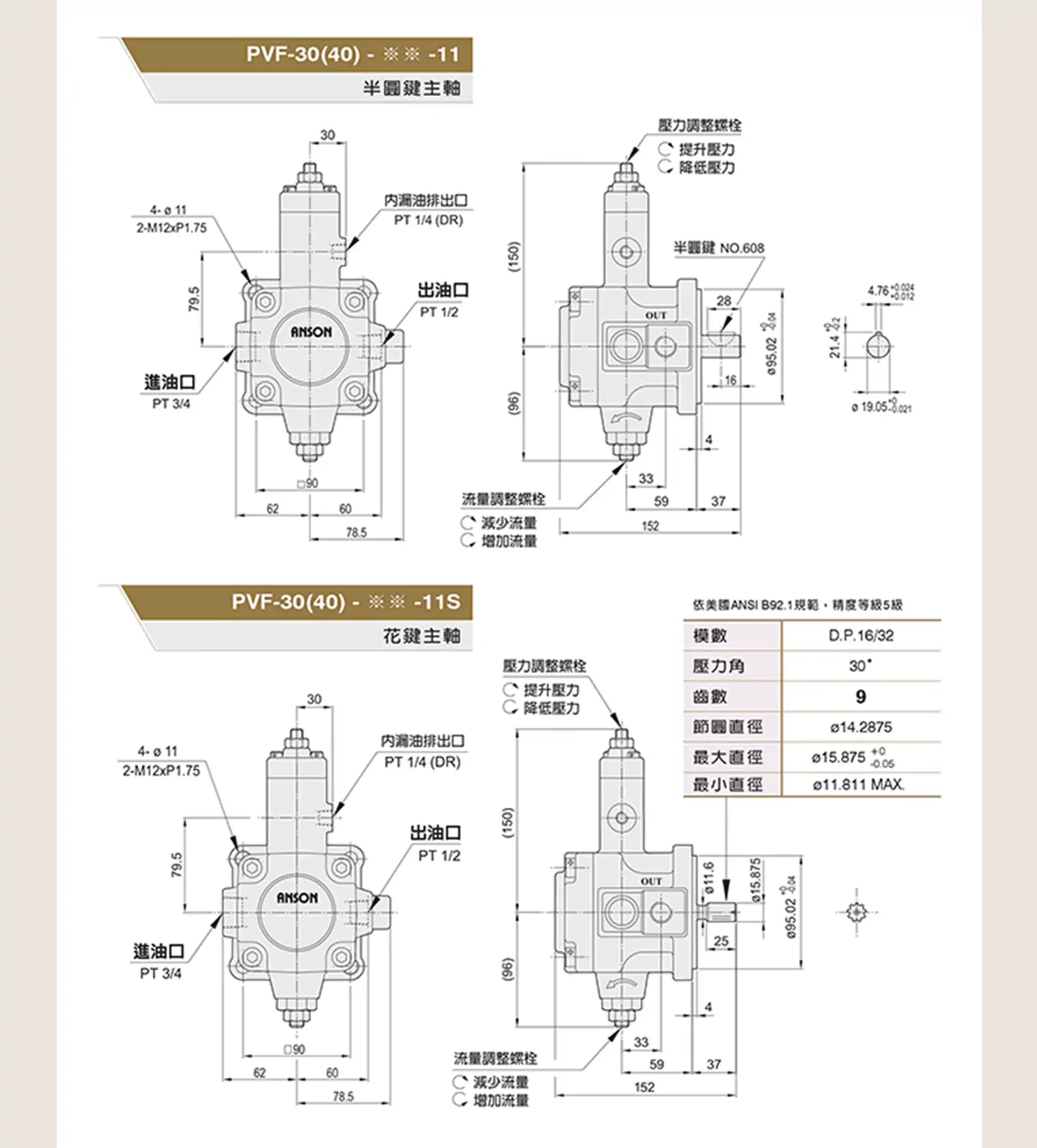

- PVF-30-20-11、PVF-30-35-20、PVF-30-55-10S、PVF-30-70-10
- PVF-40-20-11、PVF-40-35-11、PVF-40-55-10S、PVF-40-70-10
PVDF / PVDF2 双联变量泵（双泵组合）
- PVDF-4-20-4-20、PVDF-4-35-4-35、PVDF-4-55-4-55、PVDF-4-70-4-70
- PVDF-320320-15、PVDF-335335-15、PVDF-355355-15、PVDF-370370-15
- PVDF-420420-15、PVDF-435435-15、PVDF-455455-15、PVDF-470470-15
- PVDF2-435435-15S
VP5F 高压变量泵（高压型，≤140bar）
- VP5F-A2、VP5F-A3、VP5F-A4、VP5F-A5
- VP5F-B2、VP5F-B3、VP5F-B4、VP5F-B5
VD / SVD 小型变量泵（低压 / 紧凑型）
- VD08-A、VD12-A、VD16-A、VD20-A、VD25-A、VD32-A
- SVD08-A、SVD12-A、SVD16-A、SVD20-A、SVD25-A、SVD32-A
---
二、定量叶片泵（IVP / IVPQ / IVPV 子母泵）
IVP 标准定量单泵（压力 210bar）
- IVP1-2、IVP1-3、IVP1-4、IVP1-5、IVP1-6、IVP1-7、IVP1-8、IVP1-10、IVP1-11、IVP1-12、IVP1-14
- IVP2-10、IVP2-12、IVP2-14、IVP2-15、IVP2-17、IVP2-19、IVP2-21、IVP2-25
- IVP3-17、IVP3-21、IVP3-25、IVP3-30、IVP3-32、IVP3-35、IVP3-38、IVP3-42
- IVP4-30、IVP4-35、IVP4-38、IVP4-42、IVP4-50、IVP4-60、IVP4-67、IVP4-75
IVPQ / IVPV 低噪音 / 高压定量单泵
- IVPQ1～IVPQ4（排量同 IVP）
- IVPV1～IVPV4（排量同 IVP）
IVP/IVPQ/IVPV 双联定量泵
- IVP21、IVP31、IVP32、IVP41、IVP42、IVP43
- IVPQ21、IVPQ31、IVPQ32、IVPQ41、IVPQ42、IVPQ43
- IVPV21、IVPV31、IVPV32、IVPV41、IVPV42、IVPV43
完整型号示例（带法兰 / 转向）
- IVP3-25-F-R-86A-10、IVP3-32-F-R-86B-10、IVP4-50-F-L-86C-10
---
三、双联变量泵（TPF 系列）
- TPF-VL08-G00、TPF-VL12-G00、TPF-VL15-G00、TPF-VL20-G00
- TPF-VL08-GH00、TPF-VL12-GH00、TPF-VL15-GH00、TPF-VL20-GH00
---
四、动力单元（AP / EAP 系列）
AP 系列（标准型）
- AP-04、AP-08、AP-15、AP-22、AP-37
EAP 系列（节能型）
- EAP-04、EAP-08、EAP-15、EAP-22、EAP-37
---
五、液压阀（G / BSG / M 系列）
G 系列电磁换向阀
- G02-2C2、G02-3C4、G02-3C6、G03-3C2、G03-3C5
BSG 系列电磁溢流阀
- BSG-02、BSG-03、BSG-06
M 系列叠加阀
- MPC-02、MRV-02、MCP-02、MTC-02
型号释义
- VD：叠加式单向阀系列，直通保压、防倒流专用阀型，适配叠加阀组配套使用
- 08：01系列标准6通径规格，适配01规格叠加阀组、标准板式安装面
- A：油路单向导通规格，A口导通、P口截止，单向保压防倒流标准配置
核心参数
- 公称通径：6mm（01标准叠加规格）
- 结构形式：弹簧复位锥面密封、叠加式单向结构
- 最高工作压力：25MPa
- 额定流量：30L/min
- 开启压力：0.05MPa（低压即可导通、压降极小）
- 密封性能：锥面硬密封，反向零泄漏，保压性能优异
- 安装方式：标准01叠加式安装，可直接叠加在电磁阀上下层
- 适用介质：46#、68#抗磨液压油
- 工作油温：-10℃～70℃
- 适用阀组：所有01系列6通径叠加阀、换向阀组合阀组
工作原理
本阀为锥面密封单向导通结构，依靠油路压力与弹簧弹力配合实现单向控制。正向进油时，油液压力克服弹簧预紧力推开阀芯，油路顺畅导通，压力损失极低；反向受压时，油压配合弹簧将阀芯压紧在阀座密封面，彻底封闭回油通道，杜绝油液倒流、油缸回落、系统泄压。纯机械结构自动启闭，无需电控、无需外接管路，叠加安装即可实现油路单向锁止、保压防倒流功能。
产品特点
- 零泄漏保压：精密锥面密封设计，反向截止无内泄，长时间保压无沉降，锁止效果稳定
- 低压低损耗：开启压力极低，正向通油顺畅，油路压降小，不影响设备动作速度
- 叠加式集成：无需外接油管，直接叠加组装，减少泄漏点、节省安装空间、阀组整洁紧凑
- 结构简单耐用：无复杂精密结构，抗杂质、抗疲劳，故障率极低、免维护性强
- 适配性极强：标准01系列安装尺寸，可与所有6通径电磁换向阀、叠加阀自由组合
- 运行稳定无噪音：纯机械启闭，无冲击、无震动、运行静音，适配精密自动化工况
典型应用
自动化设备夹紧保压回路、小型液压机油缸防回落油路、工装夹具锁止防倒流系统、01系列叠加阀组配套单向保压模块、需要杜绝油路反流、维持系统稳压的轻型液压回路。
使用注意事项
- 严格区分进出油方向，禁止反向安装，否则会造成油路不通、设备无动作
- 保持系统油液洁净，防止杂质卡在锥面密封位置，造成密封不严、不保压、轻微泄压
- 禁止长期超额定流量运行，避免压降过大、阀芯冲击磨损，缩短使用寿命
- 叠加安装时保证阀面平整贴合，螺栓对角均匀锁紧，防止贴合面渗油、阀体变形
- 避免系统长期高压憋压，减少弹簧与阀座长期疲劳负载，维持密封精度
常见故障及排查
- 不保压、油缸回落：密封面卡杂质、阀芯阀座磨损、弹簧疲劳失效；拆解清洗密封面，更换磨损配件与疲劳弹簧
- 正向不通油、动作卡顿：阀芯卡死、油液粘稠杂质堆积；彻底清洗阀体阀芯，更换洁净液压油
- 油路压降大、动作慢：通流面堵塞、阀芯行程不到位；清理阀体杂质，检查阀芯活动灵活性
- 叠加面渗油：密封垫老化、安装面不平整、螺栓锁紧不均；更换密封垫，对角均匀紧固螺栓
