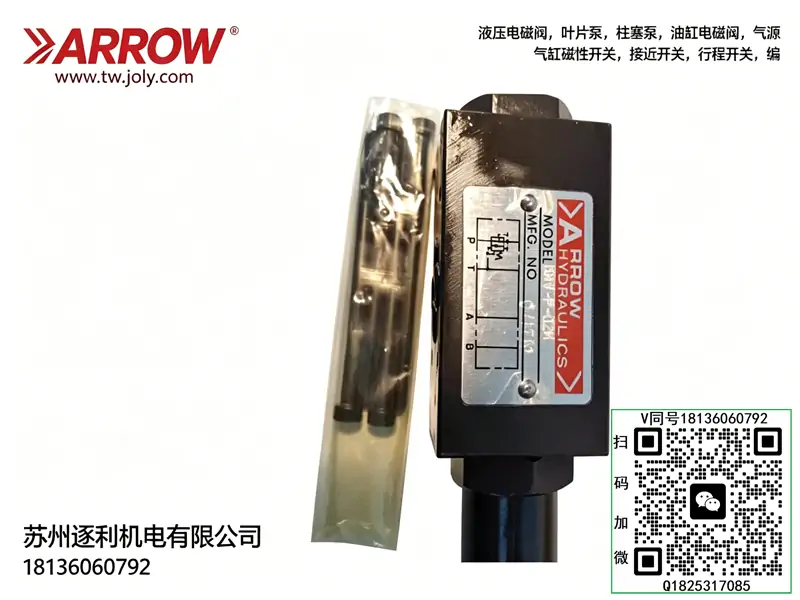

ARROW BRV-P-02M 叠加型压力调节阀 机床注塑机通用液压阀

---

ARROW 液压泵系列（高压柱塞泵为主，Parker 旗下）

DP14R 轴向变量柱塞泵（420bar）

DP14R-310C, DP14R-310D, DP14R-270C, DP14R-270D, DP14R-210C, DP14R-210D

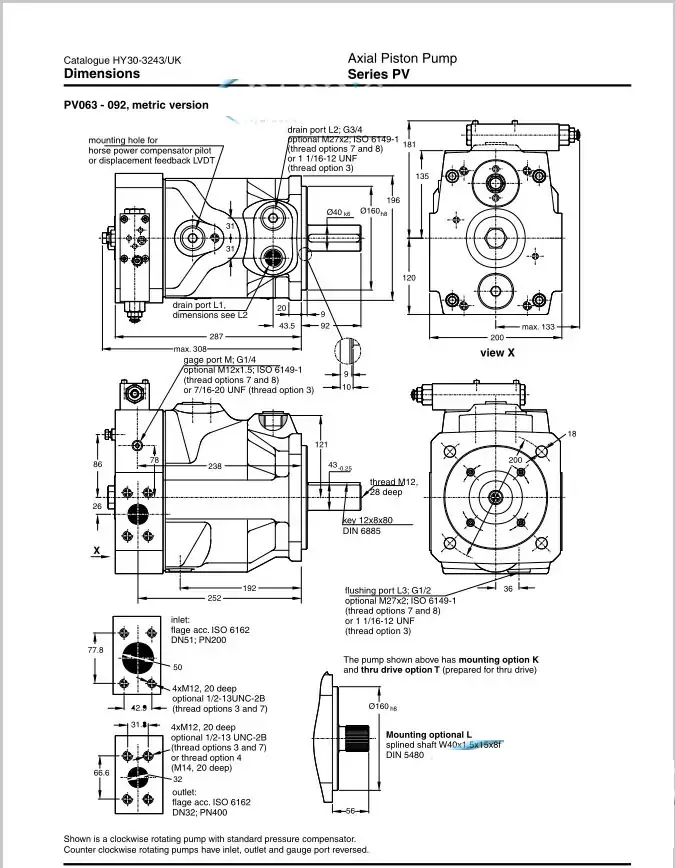

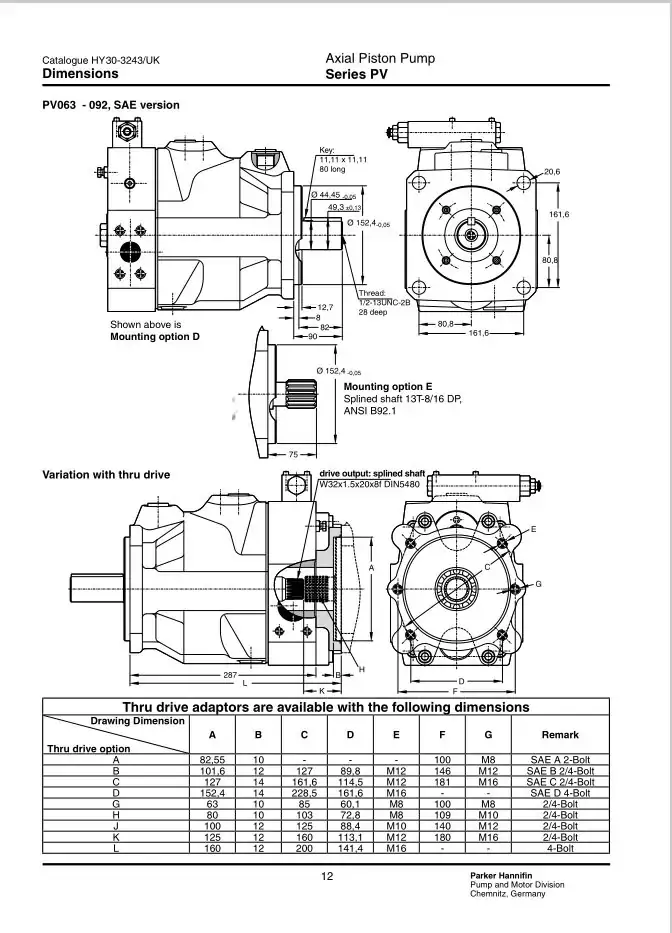

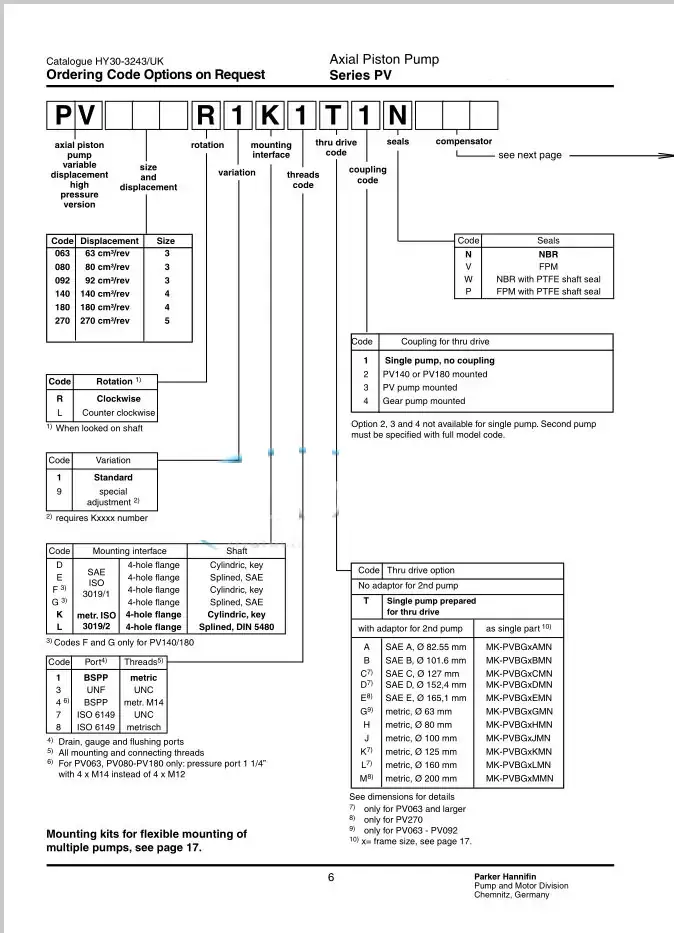

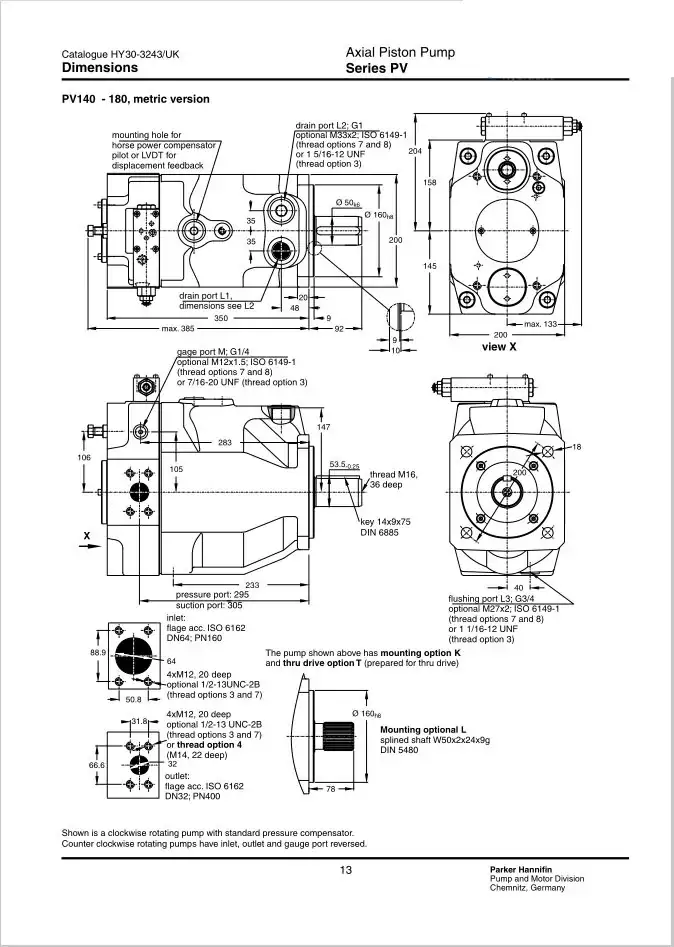

PV 系列（并入 Parker PV）

PV140R1K, PV180R1K, PV270R1K, PV360R1K

---

ARROW 叠加阀系列（液压）

液控单向阀 TVC/PCV

TVC-B-02M, TVC-B-03M, PCV-B-02M, PCV-B-03M, PCV-B-04M, PCV-B-06M

叠加式减压阀 BRV

BRV-P-02M, BRV-P-03M, BRV-P-04M, BRV-P-06M

BRV-A-02M, BRV-A-03M, BRV-A-04M, BRV-A-06M

BRV-B-02M, BRV-B-03M, BRV-B-04M, BRV-B-06M

调压阀 BRV-02M 全规格

BRV-02M-P-3-B, BRV-02M-P-B, BRV-02M-A-3-B, BRV-02M-A-B, BRV-02M-B-3-B, BRV-02M-B-B

节流 / 单向节流 TCV

TCV-02M, TCV-03M, TCV-04M, TCV-06M

---

ARROW 气动元件（空气制备）

调节器 R 系列

R352G, R353G, R652G

过滤器 F 系列

F352, F652W, F741G

过滤减压阀 B 系列

B741G, B352G

油雾器 L 系列

L352, L652

型号释义

• BRV：叠加式减压阀
• P：P 油路减压稳压
• 02：02 规格，通用叠加安装面
• M：手动旋钮压力调节

核心参数

• 最高工作压力：21MPa
• 二次调压范围：0.3~14MPa
• 额定流量：40L/min
• 安装形式：叠加式安装
• 调节方式：顶部内六角手动调压
• 适用介质：普通抗磨液压油
• 适用油温：-10℃~70℃

工作原理

主油路高压进入阀内，通过阀芯节流减压，稳定输出恒定低压压力，不受上游主油路压力波动影响，实现支路独立稳压供油。

功能特点

1. 叠加一体式结构，无需外接管路，安装便捷
2. 减压稳压效果稳定，支路压力恒定
3. 体积紧凑，可与同系列换向阀、节流阀自由叠加组合
4. 压力调节轻便，锁定后不易偏移
5. 运行噪音低，动作平稳

应用场景

液压系统分支油路独立调压、低压夹紧回路、辅助油缸稳压供油、小型设备精准压力控制回路

使用注意事项

1. 顺时针旋转调压旋钮压力升高，逆时针调低
2. 出油口不可直接接回油箱，避免稳压失效
3. 控制流量不可超出额定范围，防止压力不稳
4. 保持油液清洁，避免阀芯卡顿影响减压精度

常见故障

1. 压力调不低：阀芯卡滞、复位弹簧弹力不足
2. 稳压不稳：油液杂质堵塞节流小孔
3. 出油压力随主路波动：阀芯密封磨损内泄过大
4. 调节无反应：调节螺杆卡死
