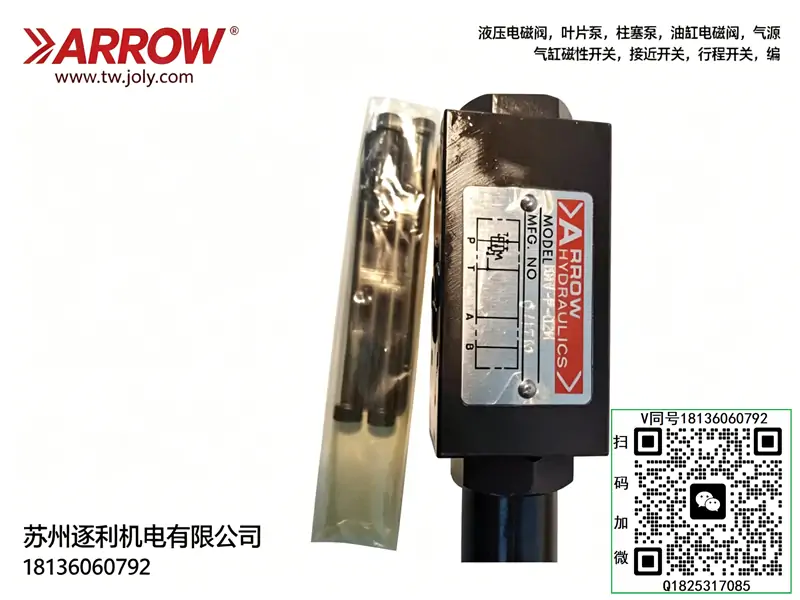

ARROW TCV-02M 叠加式单向节流阀 液压油路流量调速阀

---

ARROW 液压泵系列（高压柱塞泵为主，Parker 旗下）

DP14R 轴向变量柱塞泵（420bar）

DP14R-310C, DP14R-310D, DP14R-270C, DP14R-270D, DP14R-210C, DP14R-210D

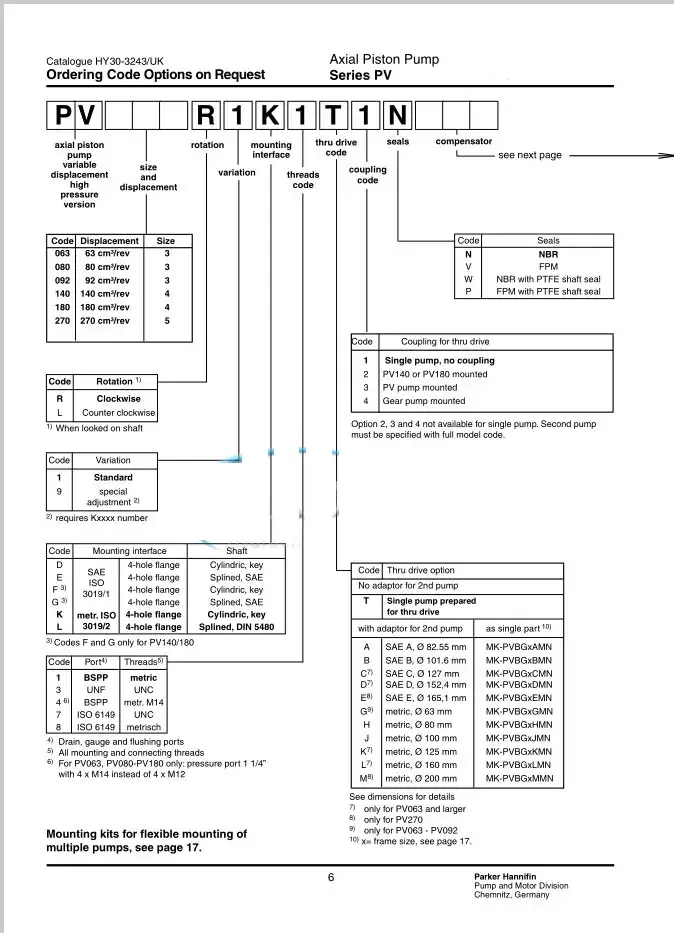

PV 系列（并入 Parker PV）

PV140R1K, PV180R1K, PV270R1K, PV360R1K

---

ARROW 叠加阀系列（液压）

液控单向阀 TVC/PCV

TVC-B-02M, TVC-B-03M, PCV-B-02M, PCV-B-03M, PCV-B-04M, PCV-B-06M

叠加式减压阀 BRV

BRV-P-02M, BRV-P-03M, BRV-P-04M, BRV-P-06M

BRV-A-02M, BRV-A-03M, BRV-A-04M, BRV-A-06M

BRV-B-02M, BRV-B-03M, BRV-B-04M, BRV-B-06M

调压阀 BRV-02M 全规格

BRV-02M-P-3-B, BRV-02M-P-B, BRV-02M-A-3-B, BRV-02M-A-B, BRV-02M-B-3-B, BRV-02M-B-B

节流 / 单向节流 TCV

TCV-02M, TCV-03M, TCV-04M, TCV-06M

---

ARROW 气动元件（空气制备）

调节器 R 系列

R352G, R353G, R652G

过滤器 F 系列

F352, F652W, F741G

过滤减压阀 B 系列

B741G, B352G

油雾器 L 系列

L352, L652

型号释义

• TCV：叠加式单向节流阀
• 02：02 规格，NG6 通径，通用叠加安装面
• M：手动旋钮调节

核心参数

• 最高工作压力：21MPa
• 额定流量：40L/min
• 单向阀开启压力：0.05MPa
• 调节方式：顶部手动微调
• 适配介质：抗磨液压油
• 工作油温：-10℃~70℃

工作原理

正向流经节流通道，可手动调节通油截面积，精准控制油液流量，实现执行元件速度调节；反向流动时单向阀完全开启，油液无节流直通回流，回程不受速度限制。

产品特点

1. 叠加式安装，排布简洁，节省安装空间
2. 调速均匀平稳，微调精准，速度稳定性好
3. 结构简单故障率低，拆装维护方便
4. 可与同系列各类叠加阀自由组合搭配
5. 密封性能良好，内外泄漏量小

适用工况

小型油缸快慢速控制、工装夹具进给调速、自动化小型液压回路速度调节

使用要点

1. 顺时针旋紧减小流量、速度变慢，逆时针松开增大流量、速度加快
2. 严禁将节流口完全关闭，避免油路堵死造成压力异常
3. 保证油液洁净，防止细小杂质堵塞节流小孔
4. 叠加安装对齐油口，均匀锁紧固定螺栓

常见故障

• 速度调节无变化：节流孔堵塞、阀芯卡滞
• 回程速度缓慢：单向阀卡滞无法全开
• 运行抖动不稳：油液含气、油路压力波动大
• 结合面渗油：密封胶圈老化损坏
