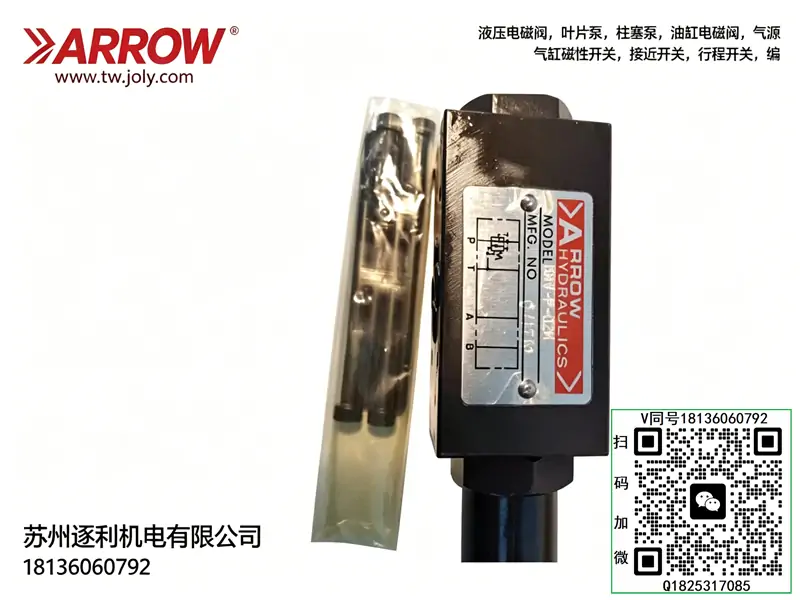

ARROW 液压 TVC-B-02M 精密流量控制阀 油路节流控速阀件

---

ARROW 液压泵系列（高压柱塞泵为主，Parker 旗下）

DP14R 轴向变量柱塞泵（420bar）

DP14R-310C, DP14R-310D, DP14R-270C, DP14R-270D, DP14R-210C, DP14R-210D

PV 系列（并入 Parker PV）

PV140R1K, PV180R1K, PV270R1K, PV360R1K

---

ARROW 叠加阀系列（液压）

液控单向阀 TVC/PCV

TVC-B-02M, TVC-B-03M, PCV-B-02M, PCV-B-03M, PCV-B-04M, PCV-B-06M

叠加式减压阀 BRV

BRV-P-02M, BRV-P-03M, BRV-P-04M, BRV-P-06M

BRV-A-02M, BRV-A-03M, BRV-A-04M, BRV-A-06M

BRV-B-02M, BRV-B-03M, BRV-B-04M, BRV-B-06M

调压阀 BRV-02M 全规格

BRV-02M-P-3-B, BRV-02M-P-B, BRV-02M-A-3-B, BRV-02M-A-B, BRV-02M-B-3-B, BRV-02M-B-B

节流 / 单向节流 TCV

TCV-02M, TCV-03M, TCV-04M, TCV-06M

---

ARROW 气动元件（空气制备）

调节器 R 系列

R352G, R353G, R652G

过滤器 F 系列

F352, F652W, F741G

过滤减压阀 B 系列

B741G, B352G

油雾器 L 系列

L352, L652

型号释义

• TVC：叠加式单向节流阀
• B：B 口节流（B 进可调速，A 回油直通）
• 02：NG6 规格，02 系列通用安装面
• M：手动旋钮调节

核心参数

• 通径：6mm
• 最高压力：21MPa
• 额定流量：40L/min
• 开启压力：0.05MPa
• 安装：叠加式，适配 DSG-01 阀组
• 介质：抗磨液压油

工作方式

• B→A：节流调速，调节流量控油缸回缩速度
• A→B：单向阀全开，无阻力快速伸出

特点

体积小巧、叠加安装免接管、调速顺滑、耐冲击，机床夹具小油缸调速常用。

适配搭配

搭配 MPC-02 液控单向阀、DSG-01 电磁换向阀组成快慢速回路。
