ARROW PV140R1K 轴向柱塞泵 工程机械注塑机专用油压泵

---

ARROW 液压泵系列（高压柱塞泵为主，Parker 旗下）

DP14R 轴向变量柱塞泵（420bar）

DP14R-310C, DP14R-310D, DP14R-270C, DP14R-270D, DP14R-210C, DP14R-210D

PV 系列（并入 Parker PV）

PV140R1K, PV180R1K, PV270R1K, PV360R1K

---

ARROW 叠加阀系列（液压）

液控单向阀 TVC/PCV

TVC-B-02M, TVC-B-03M, PCV-B-02M, PCV-B-03M, PCV-B-04M, PCV-B-06M

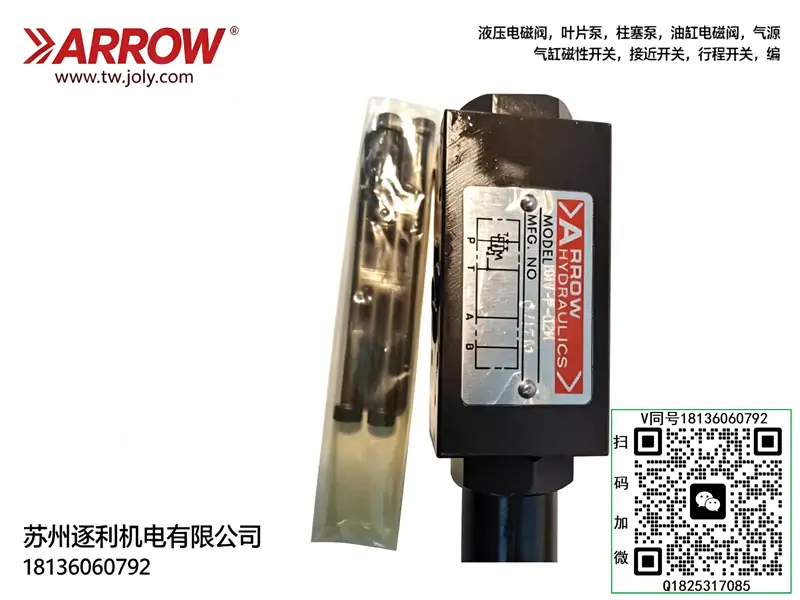

叠加式减压阀 BRV

BRV-P-02M, BRV-P-03M, BRV-P-04M, BRV-P-06M

BRV-A-02M, BRV-A-03M, BRV-A-04M, BRV-A-06M

BRV-B-02M, BRV-B-03M, BRV-B-04M, BRV-B-06M

调压阀 BRV-02M 全规格

BRV-02M-P-3-B, BRV-02M-P-B, BRV-02M-A-3-B, BRV-02M-A-B, BRV-02M-B-3-B, BRV-02M-B-B

节流 / 单向节流 TCV

TCV-02M, TCV-03M, TCV-04M, TCV-06M

---

ARROW 气动元件（空气制备）

调节器 R 系列

R352G, R353G, R652G

过滤器 F 系列

F352, F652W, F741G

过滤减压阀 B 系列

B741G, B352G

油雾器 L 系列

L352, L652

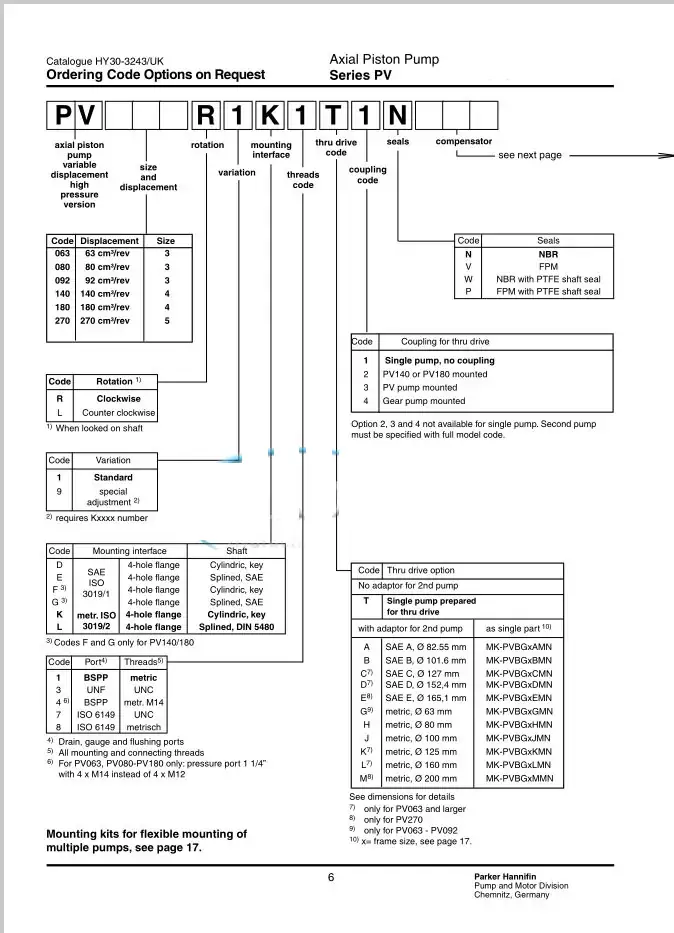

型号释义（PV140R1K）

• PV：高压型轴向变量柱塞泵（PVPLUS 系列）
• 140：排量 140 cm³/r（mL/r），壳体规格 4 号
• R：旋向 ——顺时针（从轴端看）
• 1：标准型类别

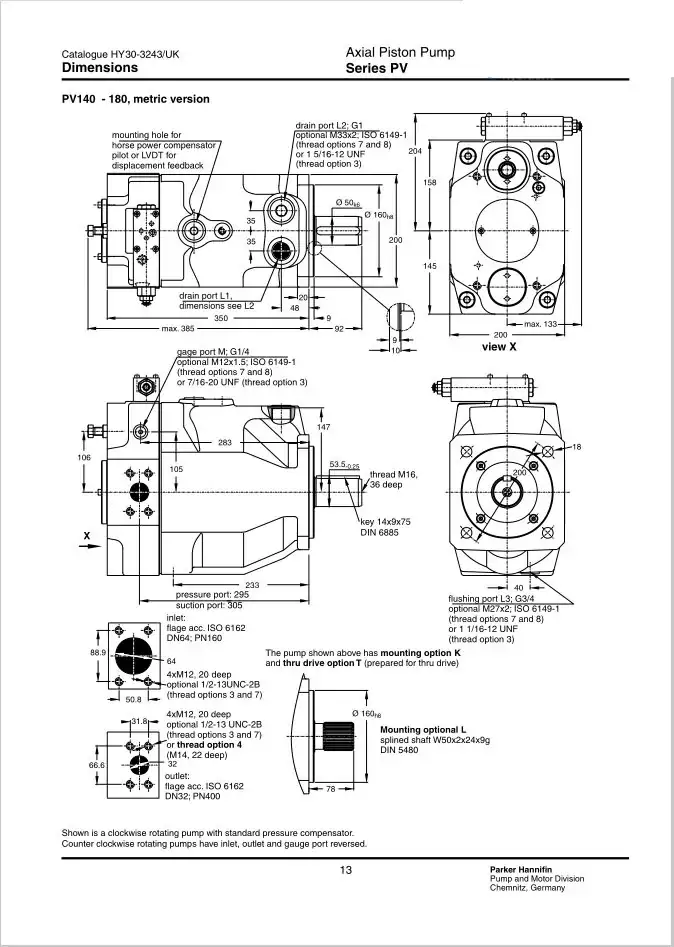

• K：安装界面 —— 公制 ISO 3019/2，4 孔法兰 φ160mm，圆柱轴 + 平键

核心参数（标准配置）

• 结构：斜盘式、9 柱塞、预压室设计
• 排量：140 mL/r
• 额定压力：350 bar（35 MPa）
• 峰值压力：420 bar（42 MPa）
• 转速：300–3000 rpm（常用 1500–2000 rpm）
• 流量：约 210 L/min @ 1500 rpm
• 控制：压力补偿变量（可配功率 / 扭矩限制器）
• 密封：NBR（本体）+ FKM（轴封）
• 油温：-40℃ ~ +115℃
• 重量：约 185 kg
• 驱动：通轴驱动（可多泵串联，100% 扭矩）

工作原理

• 斜盘倾角可变，柱塞行程改变，实现排量无级调节。
• 压力补偿：系统压力升高 → 斜盘倾角减小 → 排量降低 → 恒压节能。
• 9 柱塞 + 预压室结构，流量脉动小、噪音低。

性能特点

1. 高压重载：35 MPa 连续、42 MPa 峰值，适合重型工况。
2. 高效节能：压力 / 功率补偿，空载大流量、负载小流量，低发热。
3. 低噪低脉动：FEM 优化壳体、预压室设计，运行平稳。
4. 通轴驱动：可单泵或多泵串联，安装灵活。
5. 长寿命：重载轴承、耐磨配流盘，抗冲击、可靠性高。

典型应用

• 注塑机、压铸机、油压机
• 冶金、矿山、工程机械
• 船舶、港口机械、大型液压站

使用要点

• 旋向：必须顺时针，严禁反转。
• 吸油：负压≤-0.07 MPa，严防进气（气蚀风险）。
• 过滤：吸油≥100μm，压力油路≥25μm，油液洁净。
• 启动：空载试运行（低压小流量）再加载。

常见故障

• 压力不足：配流盘磨损、柱塞内泄、补偿器卡滞。
• 流量不足：斜盘限位失效、变量机构卡滞。
• 异响 / 震动：进气、油液粘度不当、轴承损坏。
• 油温高：补偿器不减排量、系统溢流过多。
