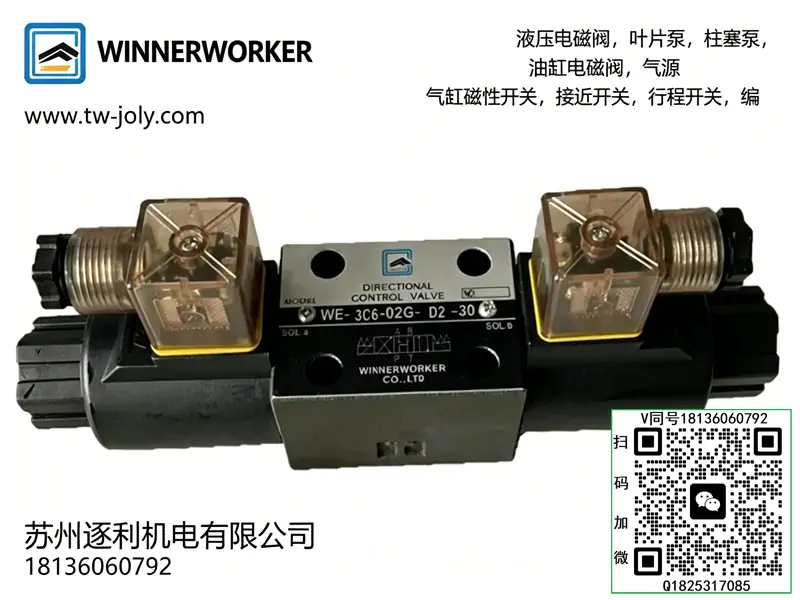

WINNERWORKER电磁换向阀WE-2D2-02G-D2-30唯冠导阀线圈，接线盒式

一、叶片泵系列（PVF / PVL / PVDP / PVDF）

PVF 单联定量叶片泵

PVF-20-70-11, PVF-30-70-11, PVF-40-70-11

PVL 双联定量叶片泵

PVL12-31-47-FR, PVL2-65-FR

PVDP 变量叶片泵（单联）

PVDP-3-70-3-7-11

PVDF 变量双联叶片泵

PVDF-30-70-30-70-11

二、齿轮泵系列（HGP 全系列）

HGP-1A 高压齿轮泵

HGP-1A-F1R-X-2B-10, HGP-1A-F2R-X-2B-10, HGP-1A-F3R-X-2B-10, HGP-1A-F4R-X-2B-10, HGP-1A-F5R-X-2B-10, HGP-1A-F6R-X-2B-10, HGP-1A-F8R-X-2B-10

HGP-2A 高压齿轮泵

HGP-2A-F2R-X-2B-10, HGP-2A-F2.5R-X-2B-10, HGP-2A-F3R-X-2B-10

HGP-3A 高压齿轮泵

HGP-3A-F11R-X-2B-10, HGP-3A-F17R-X-2B-10, HGP-3A-F19R-X-2B-10, HGP-3A-F19L, HGP-3A-F30R-X-2B-10

三、电磁换向阀（WE 系列）

WE-3C2-02G-D2-30, WE-3C3-02G-D2-30, WE-3C4-02G-D2-30, WE-3C5-02G-D2-30, WE-3C6-02G-D2-30, WE-2B2-02G-D2-30

四、溢流阀 / 电磁溢流阀（DB / DBW / BG）

DBW 电磁溢流阀

DBW-10G-2-D2-30, DBW-03G-3-D2-30

BG 溢流阀

BG-03-0-30-A, BG-03-1-30-A, BG-06-0-30-A, BG-10-0-30-A

五、叠加阀系列（MPC / MTC / MRV 等）

MPC 液控单向阀

MPC-02W-20

MTC 单向节流阀

MTC-02-A-K-20

MRV 叠加溢流阀

MRV-02P-3-30

六、压力继电器（DNM）

DNM-02P-250K-21B, DNM-02W-250K-21B-51H

七、其他常见阀型号（补充）

DB-03G-3-30, DB-10G-2-30, SWH-G02-C2-D24

一、型号逐段释义

• WE：湿式电磁换向阀系列
• 2D2：二位二通、阀芯机能型式代号
• 02G：02 规格、板式安装结构
• D2：直流电磁铁规格代号
• 30：生产设计版本系列

二、结构组成

由阀体、阀芯、复位弹簧、湿式电磁线圈、端盖、密封组件、板式安装油道孔构成；湿式线圈浸油式结构，耐温、抗冲击、寿命长。

三、工作原理

常态弹簧复位保持初始位；电磁线圈得电后，电磁力推动阀芯换向，改变油路通断方向；断电后弹簧自动复位，恢复原始油路状态，实现油路通断、切换控制。

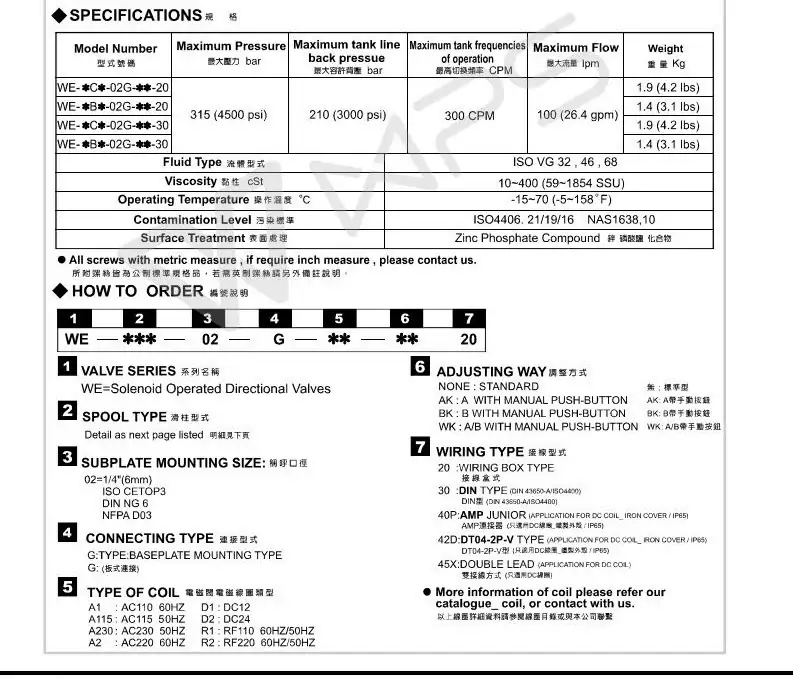

四、核心技术参数

• 规格：02 标准通径
• 安装方式：板式安装
• 工作压力：常规最高 21MPa
• 适用流量：中小流量液压回路
• 线圈型式：湿式直流电磁铁
• 工作介质：ISO VG32、VG46 抗磨液压油
• 适用油温：15℃～65℃

五、性能特点

1. 湿式电磁铁，运行温升低、噪音小、耐用性强；
2. 阀芯配合精密，换向灵敏、动作可靠；
3. 板式标准安装，通用性强、拆装方便；
4. 内泄漏小，换向平稳无冲击；
5. 结构紧凑，适配集成阀组安装布局。

六、安装使用规范

1. 按阀体油口标识正确接油管，严禁错接；
2. 安装板面平整，螺栓对角均匀锁紧，防止阀体变形卡阀芯；
3. 线圈供电电压严格匹配，避免烧线圈；
4. 保持液压油清洁，定期过滤，防止杂质卡滞阀芯；
5. 管路无额外应力拉扯，避免长期形变渗油。

七、适用工况

机床液压系统、自动化工装、小型液压站、轻工机械油路；用于油路通断、分支切换、执行元件启停控制。
