WINNERWORKER唯冠叠加式减压阀 溢流阀MRV-02P3-K-20 节流阀

一、叶片泵系列（PVF / PVL / PVDP / PVDF）

PVF 单联定量叶片泵

PVF-20-70-11, PVF-30-70-11, PVF-40-70-11

PVL 双联定量叶片泵

PVL12-31-47-FR, PVL2-65-FR

PVDP 变量叶片泵（单联）

PVDP-3-70-3-7-11

PVDF 变量双联叶片泵

PVDF-30-70-30-70-11

二、齿轮泵系列（HGP 全系列）

HGP-1A 高压齿轮泵

HGP-1A-F1R-X-2B-10, HGP-1A-F2R-X-2B-10, HGP-1A-F3R-X-2B-10, HGP-1A-F4R-X-2B-10, HGP-1A-F5R-X-2B-10, HGP-1A-F6R-X-2B-10, HGP-1A-F8R-X-2B-10

HGP-2A 高压齿轮泵

HGP-2A-F2R-X-2B-10, HGP-2A-F2.5R-X-2B-10, HGP-2A-F3R-X-2B-10

HGP-3A 高压齿轮泵

HGP-3A-F11R-X-2B-10, HGP-3A-F17R-X-2B-10, HGP-3A-F19R-X-2B-10, HGP-3A-F19L, HGP-3A-F30R-X-2B-10

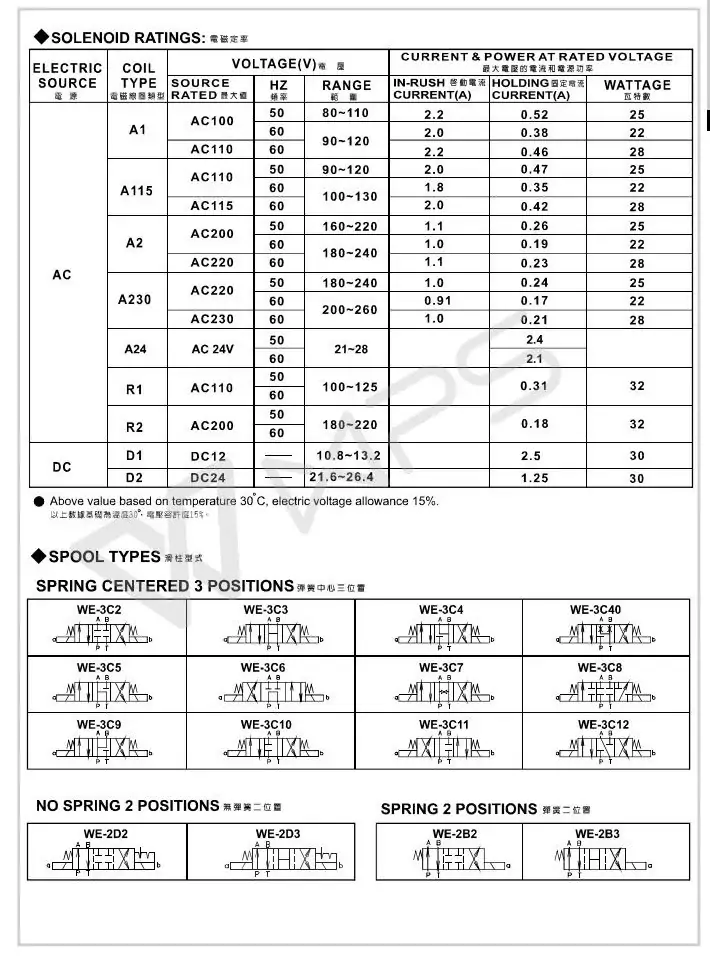

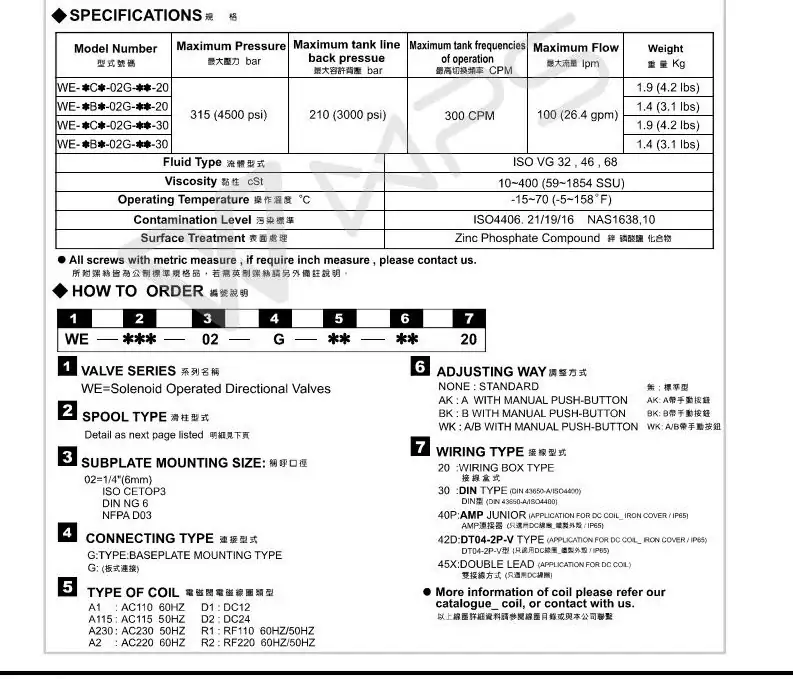

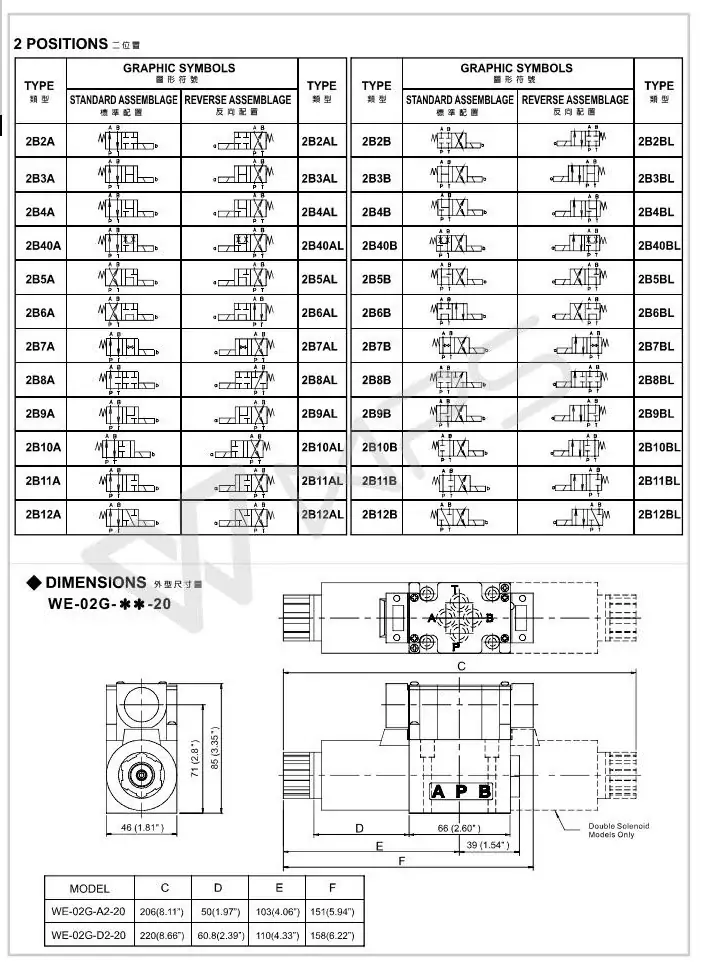

三、电磁换向阀（WE 系列）

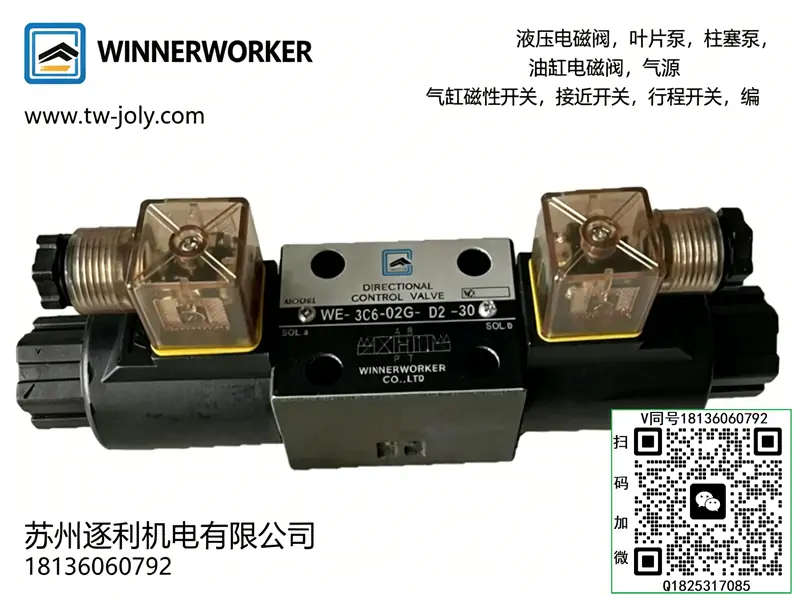

WE-3C2-02G-D2-30, WE-3C3-02G-D2-30, WE-3C4-02G-D2-30, WE-3C5-02G-D2-30, WE-3C6-02G-D2-30, WE-2B2-02G-D2-30

四、溢流阀 / 电磁溢流阀（DB / DBW / BG）

DBW 电磁溢流阀

DBW-10G-2-D2-30, DBW-03G-3-D2-30

BG 溢流阀

BG-03-0-30-A, BG-03-1-30-A, BG-06-0-30-A, BG-10-0-30-A

五、叠加阀系列（MPC / MTC / MRV 等）

MPC 液控单向阀

MPC-02W-20

MTC 单向节流阀

MTC-02-A-K-20

MRV 叠加溢流阀

MRV-02P-3-30

六、压力继电器（DNM）

DNM-02P-250K-21B, DNM-02W-250K-21B-51H

七、其他常见阀型号（补充）

DB-03G-3-30, DB-10G-2-30, SWH-G02-C2-D24

一、型号释义

• MRV：叠加式溢流阀系列
• 02：02 规格 叠加安装，标准 6 通径
• P3：调压区间档位代号
• K：调节方式 / 阀芯结构代号
• 20：设计系列版本

二、结构组成

叠加式一体化结构，由阀体、主阀芯、调压弹簧、压力调节螺杆、锁紧螺母、上下叠加密封垫圈、油道通孔组成；
无需底板，直接叠加在电磁阀、液控阀之间堆叠安装。

三、工作原理

利用弹簧预紧力设定系统压力，当油路压力超过弹簧设定值时，阀芯向上开启，多余油液溢流回油箱；
压力低于设定值时，阀芯闭合，油路正常保压工作；
起到系统限压、过载保护、稳压作用。

四、核心技术参数

• 规格：02 叠加式 6 通径
• 安装形式：叠加式堆叠安装
• 调压范围：常规中低压至中高压区间
• 最高使用压力：21MPa
• 额定流量：适配常规中小流量液压回路
• 工作介质：ISO VG32/VG46 抗磨液压油
• 适用油温：15℃～70℃

五、性能特点

1. 叠加式安装，无需单独底板，节省安装空间；
2. 调压灵敏、压力稳定、压力波动小；
3. 结构简单故障率低，调节维护方便；
4. 密封可靠，内泄漏小，适合长期连续工况；
5. 可与单向阀、节流阀、减压阀任意叠加组合油路。

六、安装使用规范

1. 按油口方向正确叠加，上下阀件油孔对齐；
2. 叠加面密封垫圈放置平整，防止渗油串油；
3. 调压务必由低压慢慢往上调，禁止一次性调到高压；
4. 固定螺栓对角均匀锁紧，避免阀体变形卡阀；
5. 保持油液清洁，防止杂质堵塞阀芯小孔造成压力不稳。

七、适用工况

液压阀组集成油路、机床工装、自动化设备、小型液压站；
用于分支油路稳压、过载安全保护、局部回路压力限定。
