WINNER-WORKER唯冠电磁阀DBW-10G-3-D2-30叠加流量阀，油泵电机

一、叶片泵系列（PVF / PVL / PVDP / PVDF）

PVF 单联定量叶片泵

PVF-20-70-11, PVF-30-70-11, PVF-40-70-11

PVL 双联定量叶片泵

PVL12-31-47-FR, PVL2-65-FR

PVDP 变量叶片泵（单联）

PVDP-3-70-3-7-11

PVDF 变量双联叶片泵

PVDF-30-70-30-70-11

二、齿轮泵系列（HGP 全系列）

HGP-1A 高压齿轮泵

HGP-1A-F1R-X-2B-10, HGP-1A-F2R-X-2B-10, HGP-1A-F3R-X-2B-10, HGP-1A-F4R-X-2B-10, HGP-1A-F5R-X-2B-10, HGP-1A-F6R-X-2B-10, HGP-1A-F8R-X-2B-10

HGP-2A 高压齿轮泵

HGP-2A-F2R-X-2B-10, HGP-2A-F2.5R-X-2B-10, HGP-2A-F3R-X-2B-10

HGP-3A 高压齿轮泵

HGP-3A-F11R-X-2B-10, HGP-3A-F17R-X-2B-10, HGP-3A-F19R-X-2B-10, HGP-3A-F19L, HGP-3A-F30R-X-2B-10

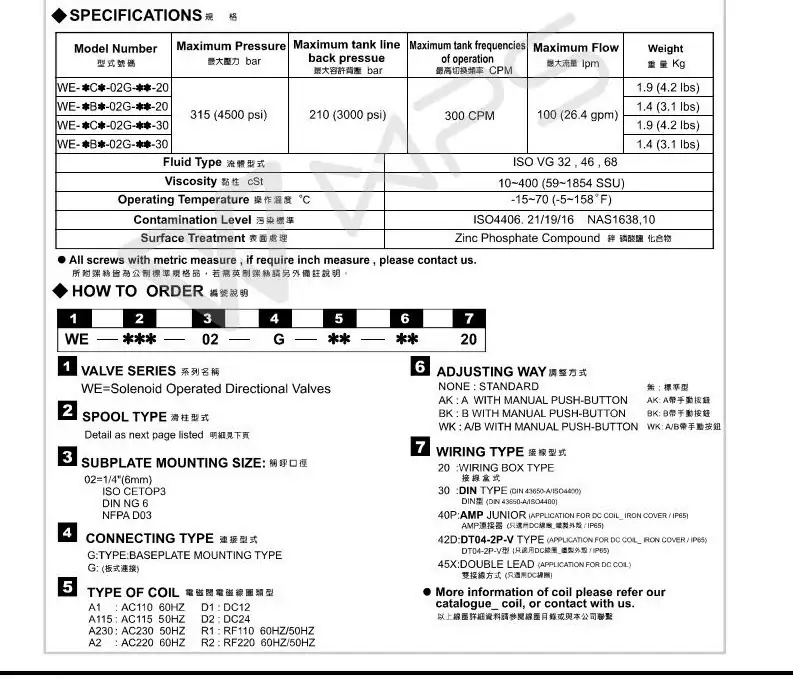

三、电磁换向阀（WE 系列）

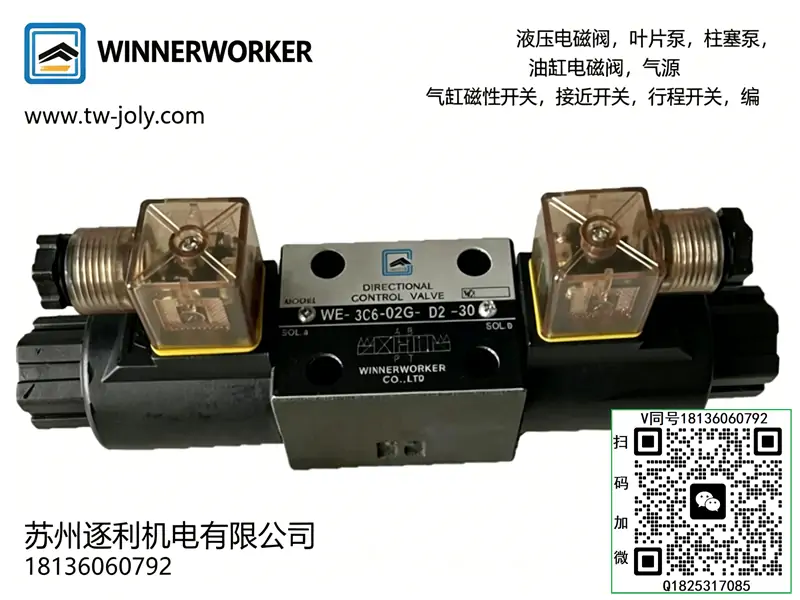

WE-3C2-02G-D2-30, WE-3C3-02G-D2-30, WE-3C4-02G-D2-30, WE-3C5-02G-D2-30, WE-3C6-02G-D2-30, WE-2B2-02G-D2-30

四、溢流阀 / 电磁溢流阀（DB / DBW / BG）

DBW 电磁溢流阀

DBW-10G-2-D2-30, DBW-03G-3-D2-30

BG 溢流阀

BG-03-0-30-A, BG-03-1-30-A, BG-06-0-30-A, BG-10-0-30-A

五、叠加阀系列（MPC / MTC / MRV 等）

MPC 液控单向阀

MPC-02W-20

MTC 单向节流阀

MTC-02-A-K-20

MRV 叠加溢流阀

MRV-02P-3-30

六、压力继电器（DNM）

DNM-02P-250K-21B, DNM-02W-250K-21B-51H

七、其他常见阀型号（补充）

DB-03G-3-30, DB-10G-2-30, SWH-G02-C2-D24

一、型号释义

• DBW：先导式电磁溢流阀
• 10G：10 通径规格，板式安装结构
• 3：压力等级基础代号
• D2：电磁铁规格 / 电压结构型式代号
• 30：设计系列版本

二、结构组成

由主溢流阀本体、先导调压组件、电磁先导阀、复位弹簧、控制油路通道、密封总成组成；
集成先导调压 + 电磁卸荷控制一体式结构，板式安装布局。

三、工作原理

1. 电磁阀断电：先导控制油路封闭，主阀维持设定调压值，系统正常建立工作压力；
2. 电磁阀得电：先导油路导通泄压，主阀芯上腔压力释放，主阀开启溢流，系统低压卸荷待机； 具备系统限压保护 + 电控远程卸荷双重功能。

四、核心技术参数

• 通径规格：10 通径
• 安装方式：板式安装
• 调压范围：常规 0.5～21MPa
• 额定流量：适配中大流量液压系统
• 适配电压：常规直流 / 交流标准线圈
• 工作介质：ISO VG32、VG46 抗磨液压油
• 适用油温：15℃～70℃

五、性能特点

1. 先导式结构，调压精度高，压力波动小；
2. 可远程电控卸荷，节能降噪，适合自动化循环工况；
3. 过载自动溢流泄压，起到系统安全保护作用；
4. 阀体结构稳固，内泄漏小，稳压性能稳定；
5. 集成一体式设计，安装布线简洁，占用空间小。

六、安装使用规范

1. 严格区分进油口、回油口，禁止油路接反；
2. 泄油口单独直通油箱，避免背压影响阀件动作；
3. 压力调节由低向高缓慢微调，严禁一次性超压设定；
4. 保持液压油清洁，过滤达标，防止先导小孔堵塞卡阀；
5. 线圈电压匹配现场电源，避免电压不符烧毁线圈；
6. 安装板面平整，螺栓均匀锁紧，防止阀体变形渗油。

七、适用工况

适配各类工业液压站、机床、橡塑机械、自动化设备油路；
用于系统压力限定、过载安全保护、电控待机卸荷回路。
