唯冠WINNERWOEK变量叶片泵VPV2-30-70 VPV2-40-70
一、叶片泵系列（PVF / PVL / PVDP / PVDF）
PVF 单联定量叶片泵
PVF-20-70-11, PVF-30-70-11, PVF-40-70-11
PVL 双联定量叶片泵
PVL12-31-47-FR, PVL2-65-FR
PVDP 变量叶片泵（单联）
PVDP-3-70-3-7-11
PVDF 变量双联叶片泵
PVDF-30-70-30-70-11
二、齿轮泵系列（HGP 全系列）
HGP-1A 高压齿轮泵
HGP-1A-F1R-X-2B-10, HGP-1A-F2R-X-2B-10, HGP-1A-F3R-X-2B-10, HGP-1A-F4R-X-2B-10, HGP-1A-F5R-X-2B-10, HGP-1A-F6R-X-2B-10, HGP-1A-F8R-X-2B-10
HGP-2A 高压齿轮泵
HGP-2A-F2R-X-2B-10, HGP-2A-F2.5R-X-2B-10, HGP-2A-F3R-X-2B-10
HGP-3A 高压齿轮泵
HGP-3A-F11R-X-2B-10, HGP-3A-F17R-X-2B-10, HGP-3A-F19R-X-2B-10, HGP-3A-F19L, HGP-3A-F30R-X-2B-10

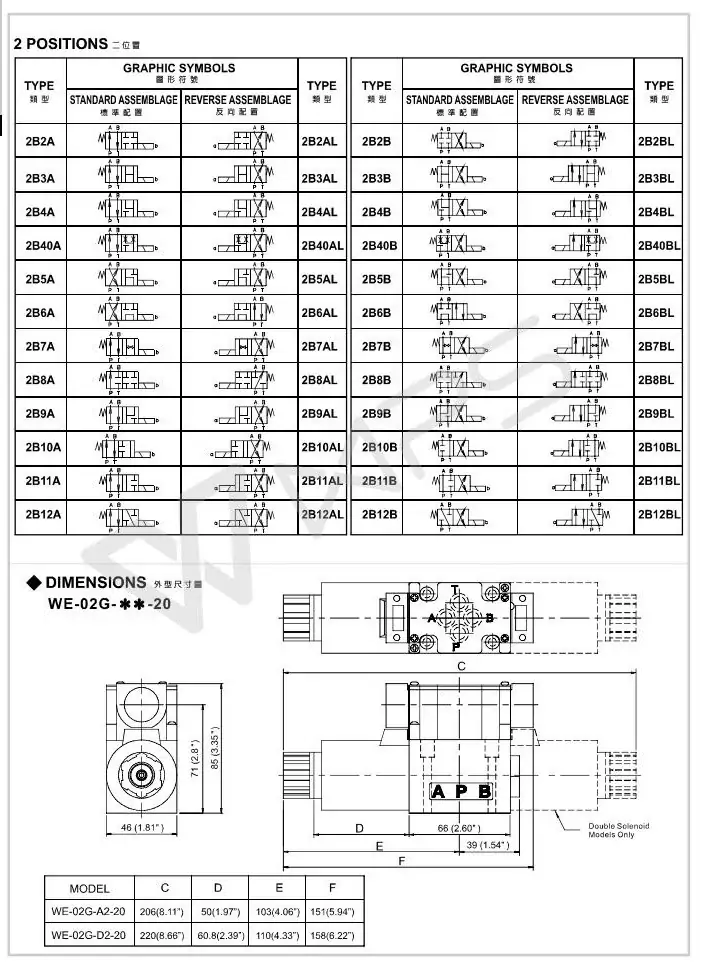

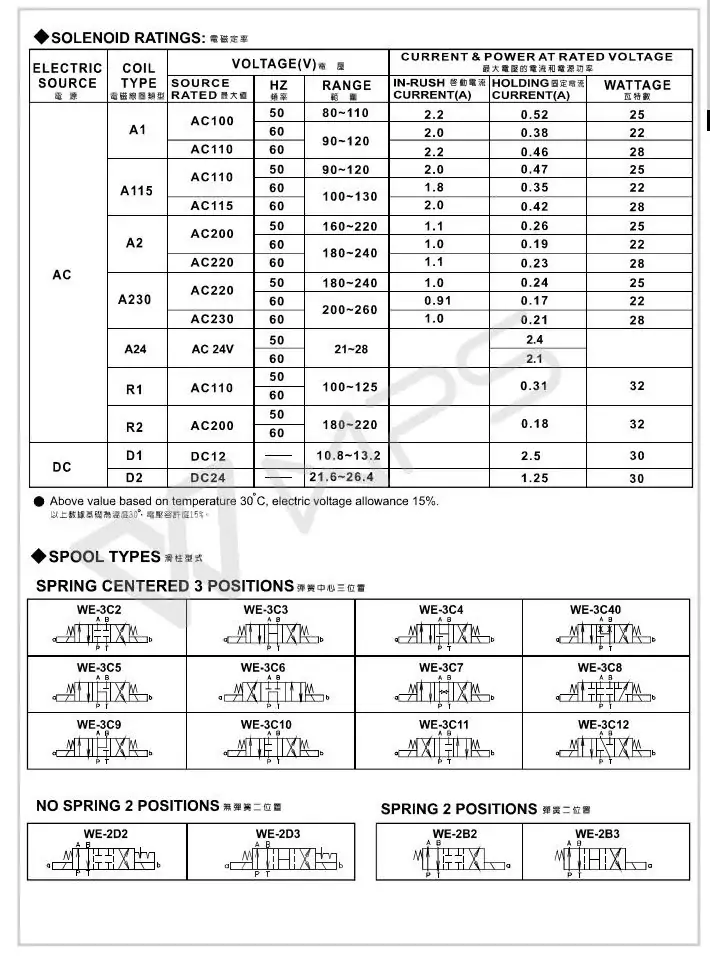

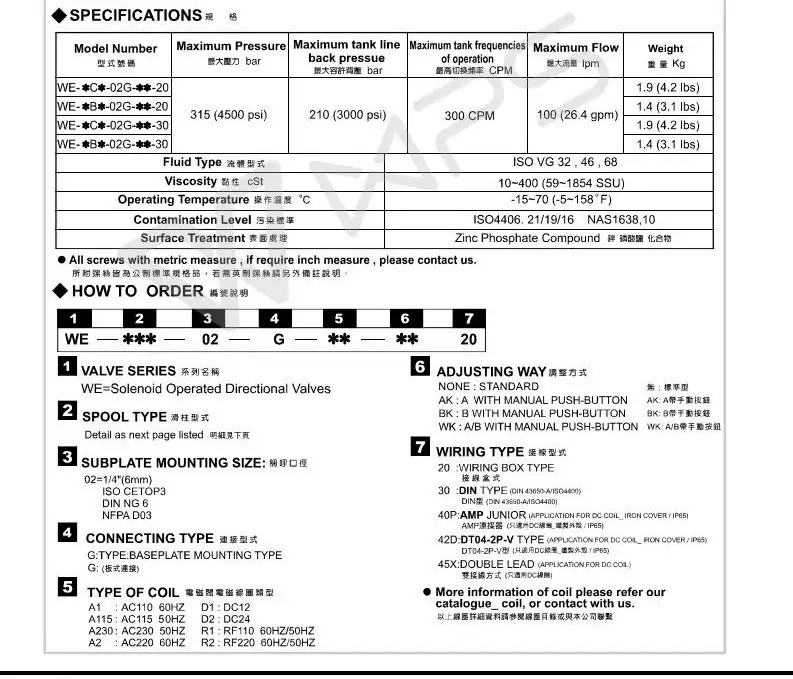

三、电磁换向阀（WE 系列）

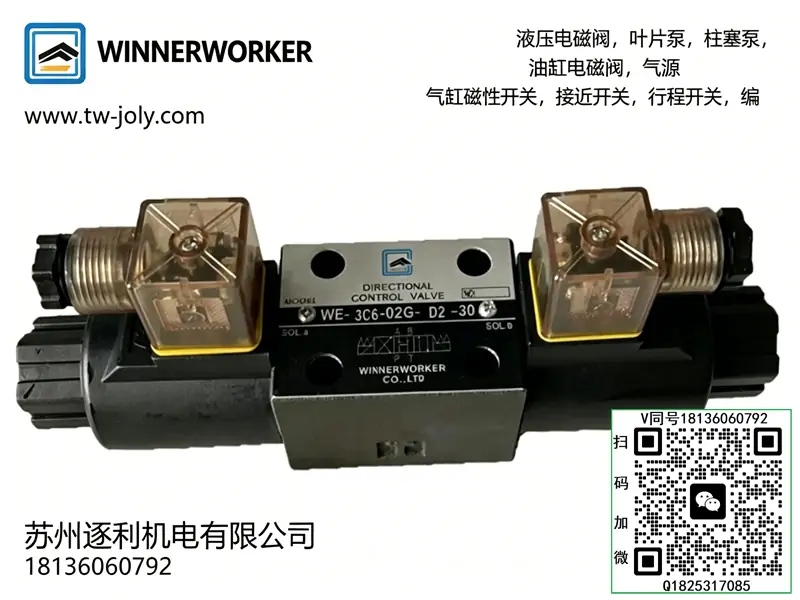

WE-3C2-02G-D2-30, WE-3C3-02G-D2-30, WE-3C4-02G-D2-30, WE-3C5-02G-D2-30, WE-3C6-02G-D2-30, WE-2B2-02G-D2-30
四、溢流阀 / 电磁溢流阀（DB / DBW / BG）
DBW 电磁溢流阀
DBW-10G-2-D2-30, DBW-03G-3-D2-30
BG 溢流阀
BG-03-0-30-A, BG-03-1-30-A, BG-06-0-30-A, BG-10-0-30-A
五、叠加阀系列（MPC / MTC / MRV 等）
MPC 液控单向阀
MPC-02W-20
MTC 单向节流阀
MTC-02-A-K-20
MRV 叠加溢流阀
MRV-02P-3-30
六、压力继电器（DNM）
DNM-02P-250K-21B, DNM-02W-250K-21B-51H
七、其他常见阀型号（补充）
DB-03G-3-30, DB-10G-2-30, SWH-G02-C2-D24
一、型号释义
- VPV2：二段压力限定式变量叶片泵系列
- 30：公称排量规格 30 mL/r
- 70：最高设定压力 7.0 MPa
二、结构组成
由泵体、转子、叶片、定子偏心环、压力反馈变量机构、调压弹簧、压力调节螺丝、前后端盖、轴承及油封组成；内置自动偏心补偿结构，整体卧式集成布局。
三、工作原理
转子旋转带动叶片离心甩出，贴合定子内壁形成密闭容腔完成吸油、压油；
空载轻载时定子偏心量大，输出大流量，执行机构快速动作；
系统压力升至设定值，油压推动定子偏移减小偏心量，流量自动降低，转为小流量高压保压，全程自适应变量，无需外加控制。
四、核心技术参数
- 公称排量：30 mL/r
- 额定最高压力：7.0 MPa
- 常规调压范围：3.0～7.0 MPa
- 适用转速：900～1800 r/min
- 标准工况转速：1450 r/min
- 工作介质：ISO VG32、VG46 抗磨液压油
- 适用油温：15℃～65℃
五、性能特点
- 自动压力流量变量，保压阶段减少输出流量，节能低发热；
- 运转平稳，流量脉动小，整机噪音低；
- 内部间隙补偿合理，内泄漏小，容积效率稳定；
- 自带压力限定功能，可简化液压回路配置；
- 结构模块化，拆装维护简单，适合长时间连续运行。
六、安装使用规范
- 按泵体标识旋向运转，禁止反转；
- 吸油管路密封可靠，不得漏气，防止吸空、啸叫、压力波动；
- 油箱油位保持标准高度，吸油口配置适配精度滤网；
- 压力调节必须由低压逐步上调，严禁一次性调至极限高压；
- 泵与电机联轴器校正同轴度，避免偏载磨损、轴封渗油；
- 定期更换液压油与滤芯，保持油液清洁，避免叶片、阀芯卡滞。
七、适用工况
适配中低压液压系统，作为液压站动力源，应用于机床、木工机械、轻工设备、自动化工装等需要快速进给与高压保压循环的油路。
