唯冠WINNERWOEK变量叶片泵VDF-SF-30 VDF-SF-40 油泵 液压泵
一、叶片泵系列（PVF / PVL / PVDP / PVDF）
PVF 单联定量叶片泵
PVF-20-70-11, PVF-30-70-11, PVF-40-70-11
PVL 双联定量叶片泵
PVL12-31-47-FR, PVL2-65-FR
PVDP 变量叶片泵（单联）
PVDP-3-70-3-7-11
PVDF 变量双联叶片泵
PVDF-30-70-30-70-11
二、齿轮泵系列（HGP 全系列）
HGP-1A 高压齿轮泵
HGP-1A-F1R-X-2B-10, HGP-1A-F2R-X-2B-10, HGP-1A-F3R-X-2B-10, HGP-1A-F4R-X-2B-10, HGP-1A-F5R-X-2B-10, HGP-1A-F6R-X-2B-10, HGP-1A-F8R-X-2B-10
HGP-2A 高压齿轮泵
HGP-2A-F2R-X-2B-10, HGP-2A-F2.5R-X-2B-10, HGP-2A-F3R-X-2B-10
HGP-3A 高压齿轮泵
HGP-3A-F11R-X-2B-10, HGP-3A-F17R-X-2B-10, HGP-3A-F19R-X-2B-10, HGP-3A-F19L, HGP-3A-F30R-X-2B-10

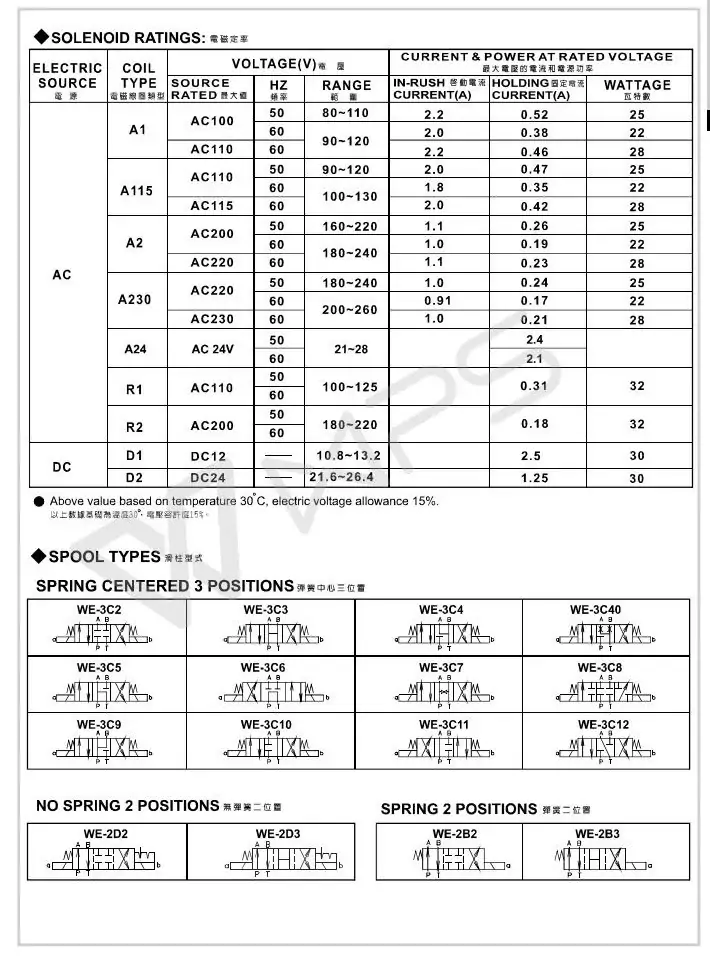

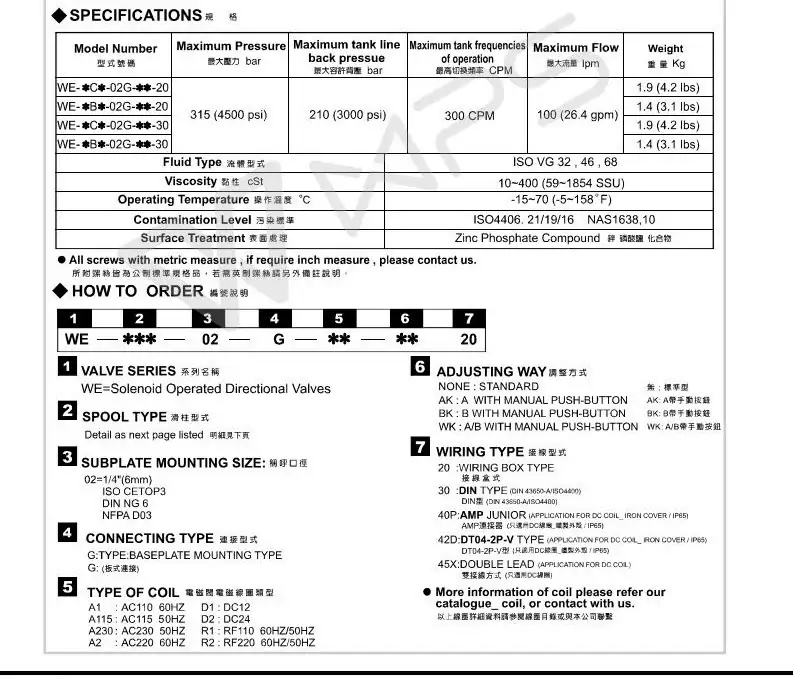

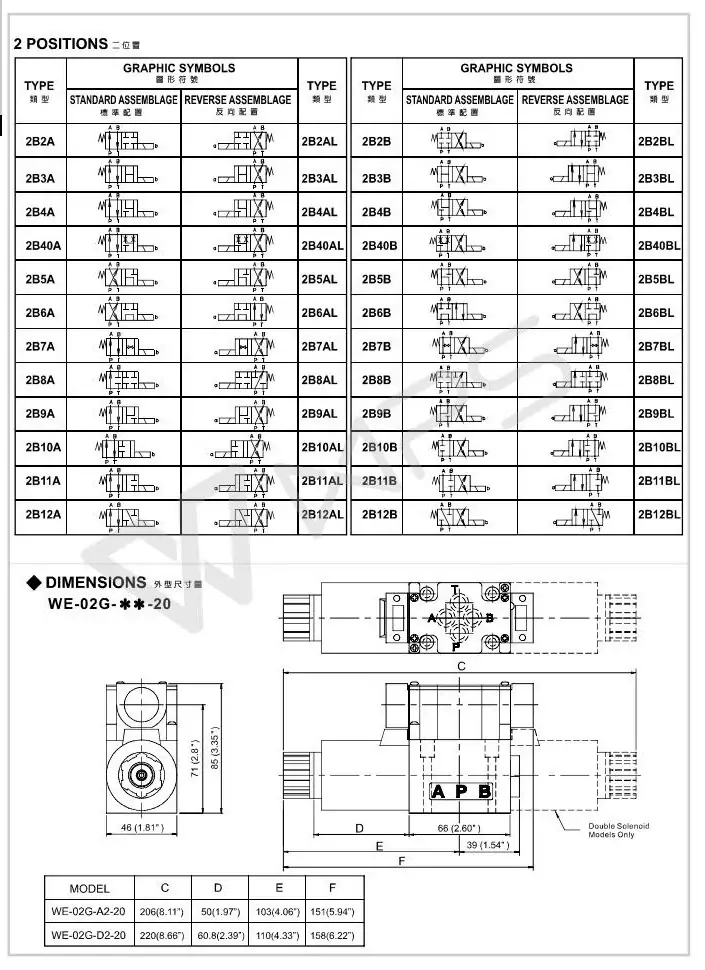

三、电磁换向阀（WE 系列）

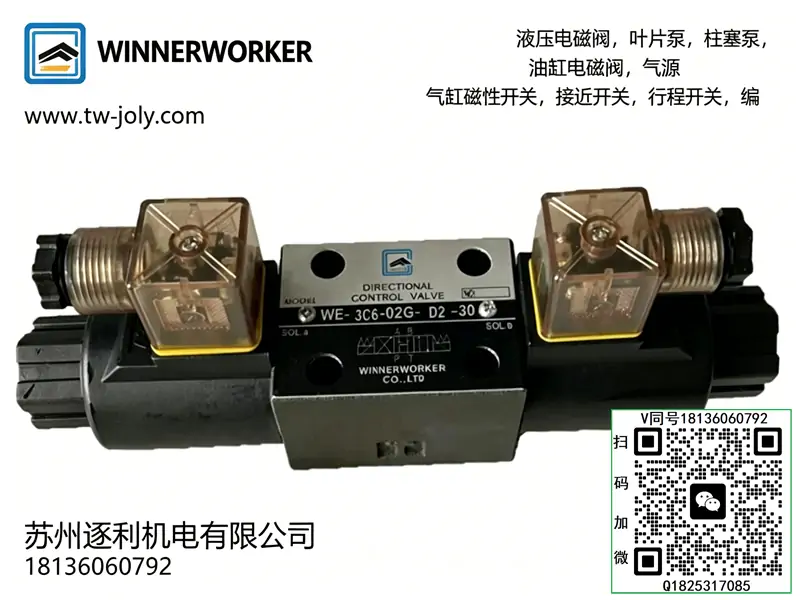

WE-3C2-02G-D2-30, WE-3C3-02G-D2-30, WE-3C4-02G-D2-30, WE-3C5-02G-D2-30, WE-3C6-02G-D2-30, WE-2B2-02G-D2-30
四、溢流阀 / 电磁溢流阀（DB / DBW / BG）
DBW 电磁溢流阀
DBW-10G-2-D2-30, DBW-03G-3-D2-30
BG 溢流阀
BG-03-0-30-A, BG-03-1-30-A, BG-06-0-30-A, BG-10-0-30-A
五、叠加阀系列（MPC / MTC / MRV 等）
MPC 液控单向阀
MPC-02W-20
MTC 单向节流阀
MTC-02-A-K-20
MRV 叠加溢流阀
MRV-02P-3-30
六、压力继电器（DNM）
DNM-02P-250K-21B, DNM-02W-250K-21B-51H
七、其他常见阀型号（补充）
DB-03G-3-30, DB-10G-2-30, SWH-G02-C2-D24
一、型号释义
- VDF：单联低压变量叶片泵系列
- SF：结构安装形式与油路配置代号
- 30：公称排量规格 30mL/r
二、结构组成
整体铸铁泵体，内置转子、叶片、定子偏心环、压力反馈变量机构、调压弹簧、压力调节组件、前后端盖、油封与轴承；
内置自动偏心调节结构，整体卧式一体式布局，无外置控制附件。
三、工作原理
电机驱动转子旋转，叶片依靠离心力与油压紧贴定子内壁，形成封闭容腔完成吸油、压油；
系统轻载时，定子偏心量大，输出大流量，实现机构快速进给；
系统负载压力上升至设定值，油压推动变量机构改变定子偏心量，流量自动减小，进入高压小流量保压工况；
自动匹配负载需求，自适应变量稳压。
四、核心技术参数
- 公称排量：30 mL/r
- 额定工作压力：常规中低压等级
- 适配转速范围：900～1800 r/min
- 标准工况转速：1450 r/min
- 工作介质：ISO VG32、VG46 抗磨液压油
- 适用油温：15℃～65℃
五、性能特点
- 负载自适应变量，保压阶段流量降低，能耗低、发热小；
- 运转平稳，压力与流量脉动小，运行噪音低；
- 内部配合精度高，内泄漏小，长期工作效率稳定；
- 自带压力限定功能，可简化液压回路设计；
- 结构简单紧凑，拆装维护方便，适合长时间连续运行。
六、安装使用规范
- 严格遵循泵体标注旋转方向，禁止反转运行；
- 吸油管路密封严密、管径匹配，杜绝漏气造成吸空、异响、压力抖动；
- 油箱保持正常油位，吸油口配备合适精度滤网，阻隔杂质；
- 压力调节由低压缓慢向上微调，禁止直接调至高压极限；
- 泵与电机对接需校正同轴度，避免偏磨、轴承损坏及轴封漏油；
- 定期更换液压油与滤芯，保持油液清洁，防止叶片卡滞、压力异常。
七、适用工况
适用于中低压常规液压系统，作为液压站动力源，配套机床、木工机械、轻工自动化设备、小型油压机械等需要快速动作与保压循环的油路场合。
本文由苏州逐利机电整理发布，如需转载请浏览来源及出处，原文地址：http://www.tw-joly.com/yyf/1001.html
